19.2 家庭电路中电流过大的原因 同步练习

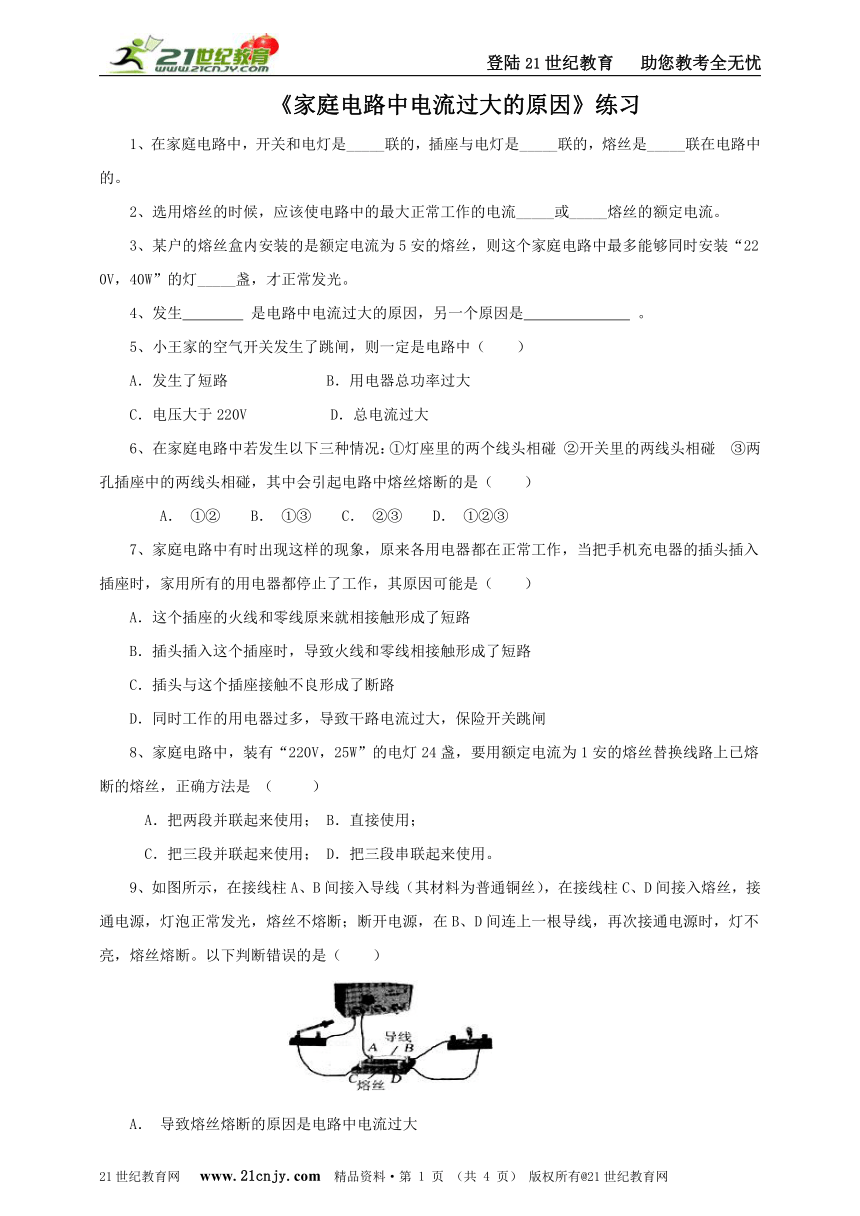

《家庭电路中电流过大的原因》练习
1、在家庭电路中，开关和电灯是_____联的，插座与电灯是_____联的，熔丝是_____联在电路中的。www.21-cn-jy.com
2、选用熔丝的时候，应该使电路中的最大正常工作的电流_____或_____熔丝的额定电流。
3、某户的熔丝盒内安装的是额定电流为5安的熔丝，则这个家庭电路中最多能够同时安装“220V，40W”的灯_____盏，才正常发光。2-1-c-n-j-y
4、发生 是电路中电流过大的原因，另一个原因是 。
5、小王家的空气开关发生了跳闸，则一定是电路中（　　）
A．发生了短路 B．用电器总功率过大
C．电压大于220V D．总电流过大
在家庭电路中若发生以下三种情况：①灯座里的两个线头相碰 ②开关里的两线头相碰 ③两孔插座中的两线头相碰，其中会引起电路中熔丝熔断的是（　　）【来源：21·世纪·教育·网】
　 A． ①② B． ①③ C． ②③ D． ①②③
7、家庭电路中有时出现这样的现象，原来各用电器都在正常工作，当把手机充电器的插头插入插座时，家用所有的用电器都停止了工作，其原因可能是（　　）www-2-1-cnjy-com
A．这个插座的火线和零线原来就相接触形成了短路
B．插头插入这个插座时，导致火线和零线相接触形成了短路
C．插头与这个插座接触不良形成了断路
D．同时工作的用电器过多，导致干路电流过大，保险开关跳闸
8、家庭电路中，装有“220V，25W”的电灯24盏，要用额定电流为1安的熔丝替换线路上已熔断的熔丝，正确方法是 （ ）　　　A．把两段并联起来使用； B．直接使用；　　　C．把三段并联起来使用； D．把三段串联起来使用。【出处：21教育名师】
9、如图所示，在接线柱A、B间接入导线（其材料为普通铜丝），在接线柱C、D间接入熔丝，接通电源，灯泡正常发光，熔丝不熔断；断开电源，在B、D间连上一根导线，再次接通电源时，灯不亮，熔丝熔断。以下判断错误的是（　　）【版权所有：21教育】
　
A． 导致熔丝熔断的原因是电路中电流过大
B． 熔丝熔断时，熔丝中的电流大于AB间导线中的电流
C． 熔丝熔断，但灯泡依然完好
D． 用铜丝代替熔丝不符合安全用电的原则
10、关于家庭电路及安全用电，下列说法正确的是（　　）
A．对人体安全的电压不高于36V，家庭电路中插座和电灯是串联的
B．新建楼房中的供电线路不再使用保险丝，而用起保险作用的空气开关代替
C．家庭电路中总电流过大就是短路造成的
D．正确使用电笔辨别火线时，试电笔氖管发光，没有电流通过人体
11、下面是有关生活用电的描述，请将空白处补充完整：
(1)将电冰箱的三脚插头插入三孔插座中，这样做可以让它的金属外壳与插座中的_______ (填“火”、“零”或“地”)线相连，防止发生触电事故。21·cn·jy·com
(2)当家中同时使用的用电器的总功率过大时，电路的总电流就会过_______(填“大”或“小”)，家庭电路中的_______会自动断开，切断电路，起到保护电路的作用。2·1·c·n·j·y

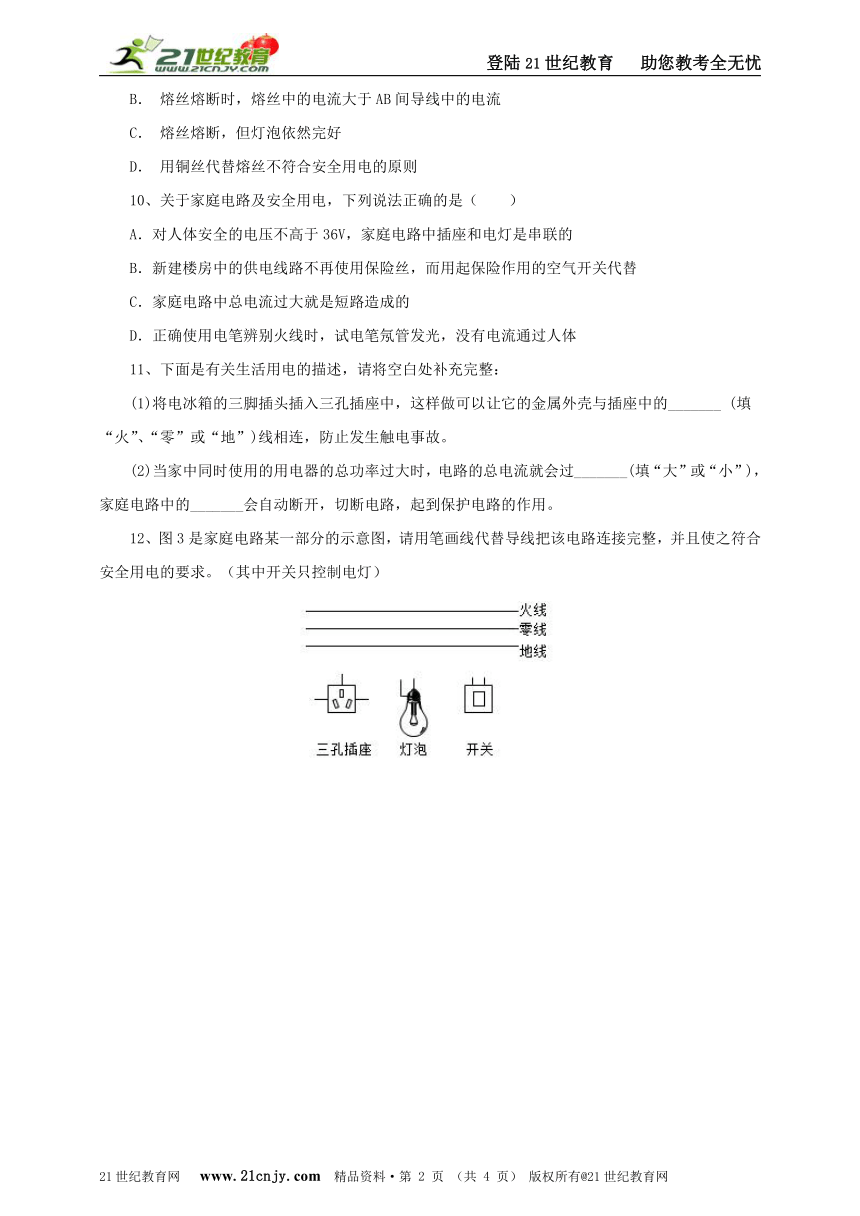

12、图3是家庭电路某一部分的示意图，请用笔画线代替导线把该电路连接完整，并且使之符合安全用电的要求。（其中开关只控制电灯）21·世纪*教育网
答案与解析
串；并；串
等于；稍大于
27
解析：保险丝允许接入电路的总功率为：P总=UI=220V5A=1100W，
允许安装电灯的盏数：。
短路；用电器总功率过大；
D
解析：空气开关跳闸可能是电路发生短路，也可能是用电器总功率过大，总之是电路中电流过大了，故选D。
B
B
解析：A、若是插座处原来有短路，则在没有插入手机充电器之前，电路就已经出现了短路，室内用电器不会正常工作，故A错误；21世纪教育网版权所有
B、若是插头插入这个插座时，导致火线和零线相接触形成了短路，室内所有的用电器全部停止了工作，若不及时断电会发生火灾，故B正确；21教育网
C、若是用电器的插头与插座断路状态，则用电器不工作，不会影响室内其它用电器，故C错误；
D、手机充电器的功率很小，使用后不会导致干路中总电流过大、保险开关跳闸，故D错误。
C
解析：用电器的总功率：P=25W24=600W，
电路中总电流：，
保险丝的额定电流应稍大于电路中正常工作电流，即为3A，可以用3根额定电流为1A的保险丝并联接入电路中。21*cnjy*com
B
解析：A、断开电源，在B、D间连上一根导线，再次接通电源时，灯发生短路，不亮，熔丝熔断，是由于电流过大导致的，故正确；B、此时熔丝和导线串联，故电流相等，故错误；C、由于灯泡发生短路，所以虽然熔丝熔断，但灯泡是完好的，故正确；D、据安全用电的知识可知，绝对不能用铜丝代替熔丝，故正确。【来源：21cnj*y.co*m】
B
解析：A、我国家庭电路中的插座和电灯是并联的，不是串联的，故A不正确；
B、新建楼房的供电线路已经不再使用保险丝，而用空气开关来代替，这样更安全、更灵敏，故B正确；
C、用电器的总功率过大是造成电路中电流过大的一个原因，还可能是电路短路，故C不正确；
D、在正确使用试电笔辨别火线时，试电笔的氖管发光，电流需要经过人体形成回路，所以电流应该很小，因此电阻需要很大，故手应接触笔尾金属体，故D不正确。21cnjy.com
11、（1）地（2）大；空气开关
12、解析：火线进入开关，再进入灯泡顶端的金属点，零线直接接灯泡的螺旋套，这样断开开关，可以切断火线，接触灯泡不会发生触电事故。三孔插座的接法：左零右火上接地。
