20.3 电磁铁 电磁继电器 同步练习

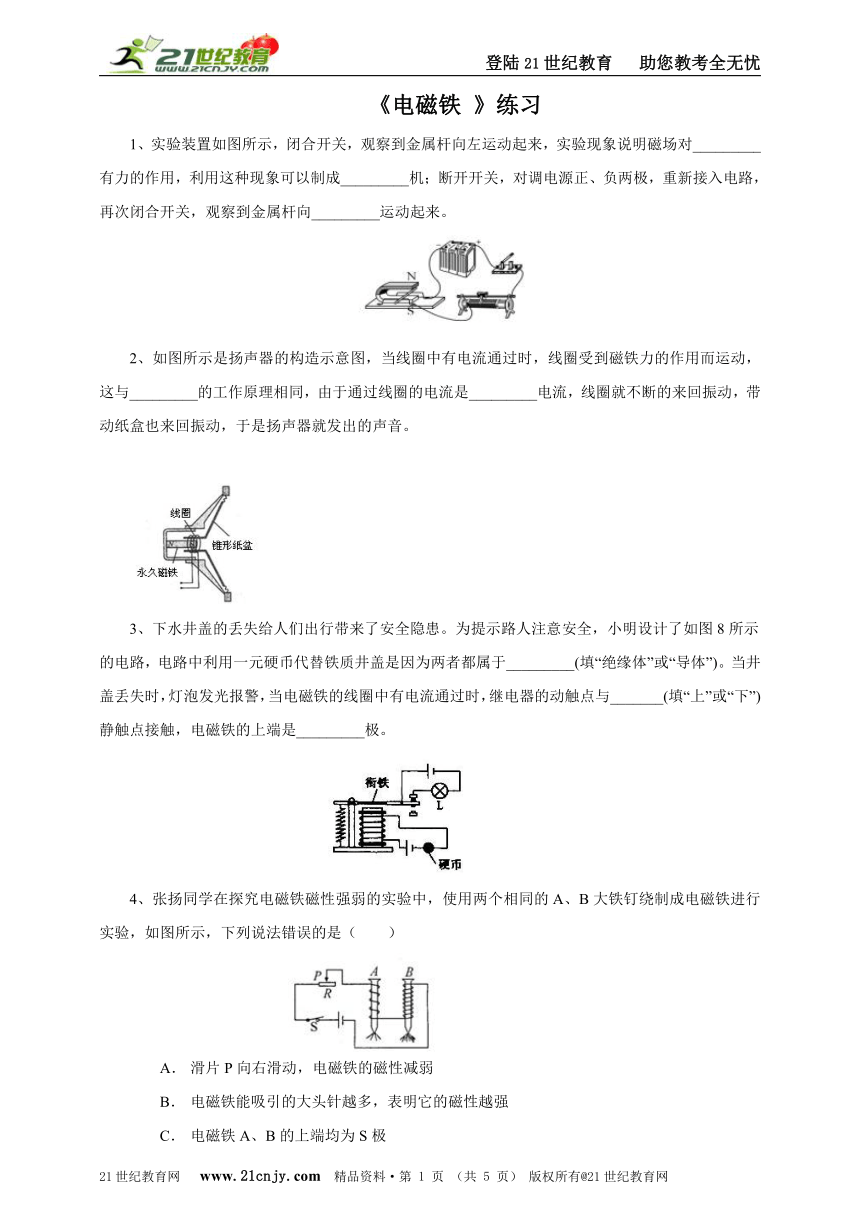

《电磁铁 》练习
1、实验装置如图所示，闭合开关，观察到金属杆向左运动起来，实验现象说明磁场对_________有力的作用，利用这种现象可以制成_________机；断开开关，对调电源正、负两极，重新接入电路，再次闭合开关，观察到金属杆向_________运动起来。www.21-cn-jy.com
2、如图所示是扬声器的构造示意图，当线圈中有电流通过时，线圈受到磁铁力的作用而运动，这与_________的工作原理相同，由于通过线圈的电流是_________电流，线圈就不断的来回振动，带动纸盒也来回振动，于是扬声器就发出的声音。【来源：21·世纪·教育·网】
3、下水井盖的丢失给人们出行带来了安全隐患。为提示路人注意安全，小明设计了如图8所示的电路，电路中利用一元硬币代替铁质井盖是因为两者都属于_________(填“绝缘体”或“导体”)。当井盖丢失时，灯泡发光报警，当电磁铁的线圈中有电流通过时，继电器的动触点与_______(填“上”或“下”)静触点接触，电磁铁的上端是_________极。2·1·c·n·j·y
张扬同学在探究电磁铁磁性强弱的实验中，使用两个相同的A、B大铁钉绕制成电磁铁进行实验，如图所示，下列说法错误的是（　　）2-1-c-n-j-y
　
A． 滑片P向右滑动，电磁铁的磁性减弱
　 B． 电磁铁能吸引的大头针越多，表明它的磁性越强
　 C． 电磁铁A、B的上端均为S极

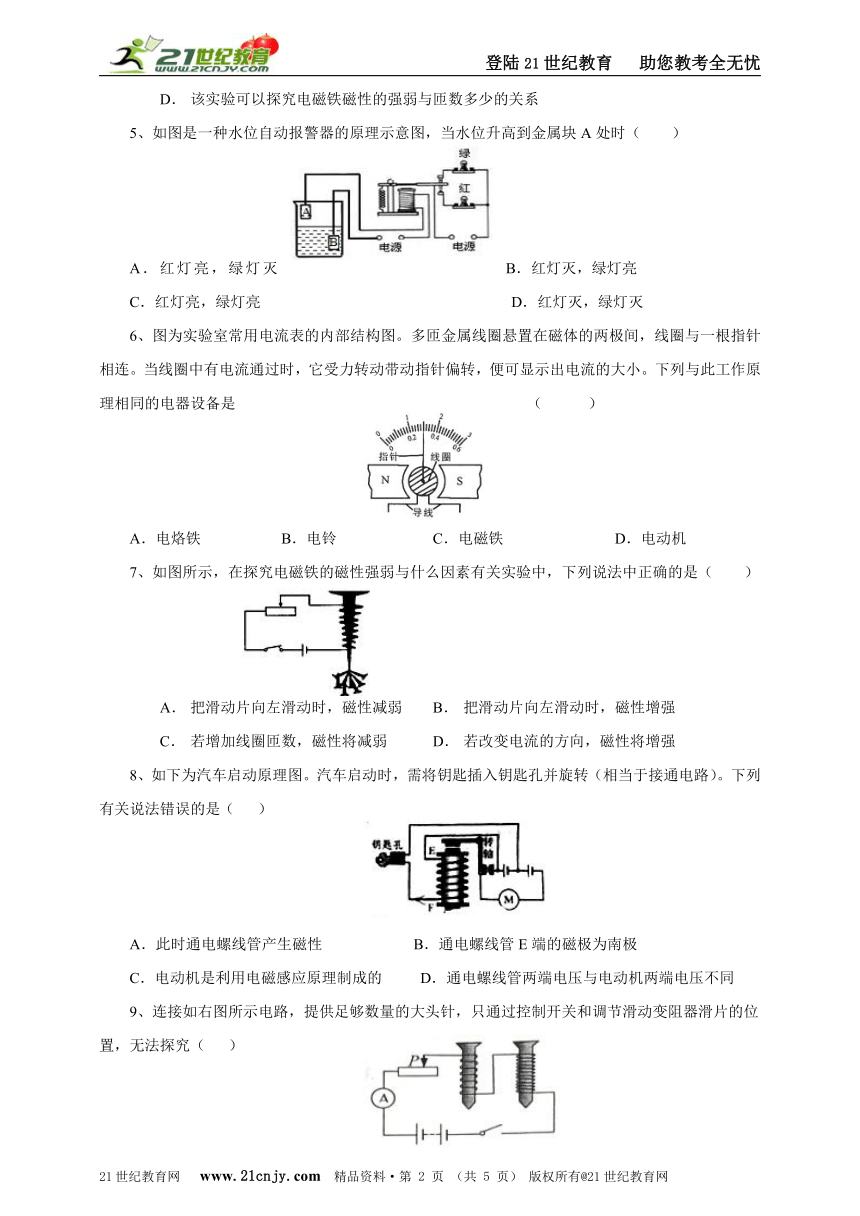

　 D． 该实验可以探究电磁铁磁性的强弱与匝数多少的关系
5、如图是一种水位自动报警器的原理示意图，当水位升高到金属块A处时（　　）
A．红灯亮，绿灯灭 B．红灯灭，绿灯亮
C．红灯亮，绿灯亮 D．红灯灭，绿灯灭
图为实验室常用电流表的内部结构图。多匝金属线圈悬置在磁体的两极间，线圈与一根指针相连。当线圈中有电流通过时，它受力转动带动指针偏转，便可显示出电流的大小。下列与此工作原理相同的电器设备是 （ ）【来源：21cnj*y.co*m】
A．电烙铁 B．电铃 C．电磁铁 D．电动机
7、如图所示，在探究电磁铁的磁性强弱与什么因素有关实验中，下列说法中正确的是（　　）
　
A． 把滑动片向左滑动时，磁性减弱 B． 把滑动片向左滑动时，磁性增强
　 C． 若增加线圈匝数，磁性将减弱 D． 若改变电流的方向，磁性将增强
8、如下为汽车启动原理图。汽车启动时，需将钥匙插入钥匙孔并旋转（相当于接通电路）。下列有关说法错误的是（ ） 21世纪教育网版权所有

A．此时通电螺线管产生磁性 B．通电螺线管E端的磁极为南极
C．电动机是利用电磁感应原理制成的 D．通电螺线管两端电压与电动机两端电压不同
9、连接如右图所示电路，提供足够数量的大头针，只通过控制开关和调节滑动变阻器滑片的位置，无法探究（ ）21教育网
A．电流的有无对电磁铁磁场有无的影响 B．电流方向对电磁铁磁场方向的影响
C．电流大小对电磁铁磁场强弱的影响 D．线圈匝数对电磁铁磁场强弱的影响
10、解答题：如图所示的实验装置。当给金属棒ab通电时，观察到金属棒ab会运动起来。
（1）此实验现象说明_________；_________机就是利用这个原理制成的，其在工作过程中将_________能转化为_________能。21cnjy.com
（2）实验中将磁极对调，观察金属棒ab的运动情况，这样操作是为了探究_________。
（3）这个实验的结论是通电导线在磁场中受力的方向与_________方向和_________方向有关。
答案与解析
通电导体；电动；右
解析：给直导线通电，直导线运动起来，实验说明磁场对电流有力的作用，电动机就是利用这种现象制成的；将电源两极对调，改变了导体中电流的方向，导体运动方向变的相反，金属杆向右运动。
电动机；周期性变化
导体；上；N
解析：电路中利用一元硬币代替铁质井盖是因为两者都是用来导电的，都属于导体；
当井盖丢失时，灯泡发光报警，当电磁铁的线圈中有电流通过时，继电器的动触点与下触电接触，灯泡不发光，表明没有危险；21·cn·jy·com
由安培定则可判断出线圈的上端的极性是N极。
C
A
解析：当水位达到金属块A时，控制电路接通．电路中有了电流，电磁铁有磁性，向下吸引衔铁，使动触点与绿灯所在电路的静触点分开，绿灯灭．与红灯所在电路的静触点接通，导致了红灯所在的电路接通，红灯亮．故现象为：红灯亮，绿灯灭。21·世纪*教育网
D
解析：通过电流表的内部构造显示电流表的制成原理：通电线圈在磁场中受力而转动，并且电流越大，线圈受到的力越大，其转动的幅度越大。因此可以利用电流表指针的转动幅度来体现电路中电流的大小。电烙铁是利用电流的热效应制成的，与电流表的工作原理无关；电铃是利用电流的磁效应制成的，与电流表的制成原理无关；电磁铁是利用电流的磁效应现象制成的，与电流表的制成原理无关；电动机是利用通电线圈在磁场中受力而转动的理论制成的，故D正确。www-2-1-cnjy-com
B
C
解析：A中当接通电路时，通电螺线管产生磁场，具有磁性，故A正确；B中当接通电路时，通电螺线管电流从上端流入，下端流出，利用安培定则可以判断E端为S极，F端为N极，故B正确；C中电动机是利用通电线圈在磁场中受力转动的原理制成的，故C错误；D中由图可知通电线圈电压由一个电源提供，而电动机的电压由两个电源串联提供，因此两者电压不同，故D正确。
B
解析：A图中闭合开关，电路中有电流通过，大头针被吸引，说明电磁铁有磁性；断开开关，电路中无电流，大头针没有被吸引，说明此事没有磁性，A不符合题意；21*cnjy*com
B图中电流方向是否改变，大头针都能被吸引，所以现有条件无法探究电流方向对电磁铁磁场方向的影响，B符合题意；【出处：21教育名师】
C图中闭合开关，调节滑动变阻器滑片，电路电流改变，大头针被吸起的数目发生改变，说明电磁铁磁场强弱与电流大小有关，C不符合题意；【版权所有：21教育】
D图中两个线圈串联，通过的电流相等，但吸起大头针的数目不同，说明电磁铁磁场与线圈匝数有关，不符合题意。21教育名师原创作品
（1）通电导体在磁场中会受到力的作用；电动；电；机械
（2）通电导体受力方向与磁场方向的关系；（3）电流；磁感线
