20.4 电动机 同步练习

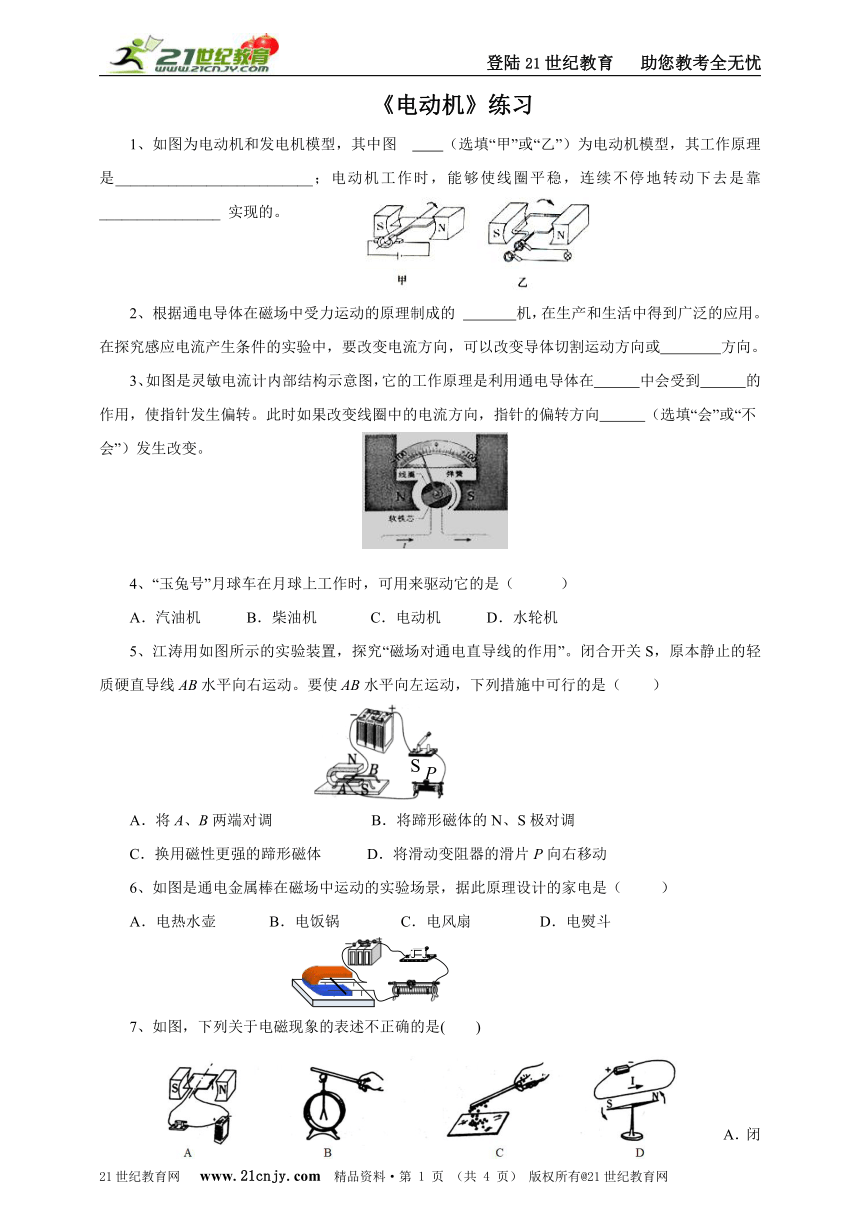

《电动机》练习
1、如图为电动机和发电机模型，其中图 （选填“甲”或“乙”）为电动机模型，其工作原理是__________________________；电动机工作时，能够使线圈平稳，连续不停地转动下去是靠________________ 实现的。【来源：21·世纪·教育·网】
根据通电导体在磁场中受力运动的原理制成的 机，在生产和生活中得到广泛的应用。在探究感应电流产生条件的实验中，要改变电流方向，可以改变导体切割运动方向或 方向。
3、如图是灵敏电流计内部结构示意图，它的工作原理是利用通电导体在　　　中会受到　　　的作用，使指针发生偏转。此时如果改变线圈中的电流方向，指针的偏转方向　　　（选填“会”或“不会”）发生改变。21·世纪*教育网
　
4、“玉兔号”月球车在月球上工作时，可用来驱动它的是（ ）
A．汽油机 B．柴油机 C．电动机 D．水轮机
5、江涛用如图所示的实验装置，探究“磁场对通电直导线的作用”。闭合开关S，原本静止的轻质硬直导线AB水平向右运动。要使AB水平向左运动，下列措施中可行的是（ ）
A．将A、B两端对调 B．将蹄形磁体的N、S极对调
C．换用磁性更强的蹄形磁体 D．将滑动变阻器的滑片P向右移动
6、如图是通电金属棒在磁场中运动的实验场景，据此原理设计的家电是（ ）
A．电热水壶 B．电饭锅 C．电风扇 D．电熨斗
7、如图，下列关于电磁现象的表述不正确的是( )
A．闭合开关，线圈转动，说明磁场对电流有力的作用
B．用橡胶棒接触验电器的金属球，金属箔片张开，说明橡胶棒带电
C．用丝绸摩擦过的玻璃棒靠近纸屑，纸屑被吸引，说明玻璃棒有磁性
D．给导线通电，导线附近的磁针发生偏转，说明电流周围存在磁场
8、如图为直流电动机的基本构造示意图。以下相关的分析中正确的是（　　）
A．电动机是利用电磁感应的原理工作的
B．电动机工作过程中，消耗的电能全部转化为机械能
C．使线圈连续不停地转动下去是靠电磁继电器来实现的
D．仅改变磁感线的方向可以改变线圈转动的方向
9、如图所示，小明用漆包线绕成线圈ABCD，将线圈一端的漆全部刮去，另一端刮去一半放入磁场，做成电动机模型。连接干电池后（　　）21世纪教育网版权所有
A．线圈持续来回摆动 B．线圈沿固定方向持续转动
C．AB边中电流方向交替变化 D．CD边始终受到磁场力作用，且是动力
10、如图所示是直流电动机的模型，闭合开关后线圈顺时针转动。现要线圈逆时针转动，下列方法中可行的是（　　）21教育网
　
A． 只改变电流大小 B． 只改变电流方向
C． 对换磁极同时改变电流方向 D． 换用磁性更强的磁铁
11、收音机、电视机、音响里都有扬声器（如图），扬声器的工作原理是
A．电磁感应现象 B．磁场对通电导线有力的作用
C．电流周围存在磁场 D．电流的热效应
答案与解析
1、甲；通电线圈在磁场中受力转动；换向器
2、电动；磁场
3、磁场；力；会
解析：通电导体在磁场中受到力的作用，灵敏电流计就是利用这一原理工作的，当电流通过线圈时，受到磁场力的作用，电流计指针发生偏转；通电导体在磁场中的受力方向与电流方向和磁场方向都有关系，如果保持磁场方向不变，改变电流方向，线圈受力方向发生变化，指针的偏转方向也会改变。21cnjy.com
4、C
5、B
解析：通电导体在磁场中的受力方向与电流方向和磁场方向都有关系，如果保持磁场方向不变，改变电流方向，线圈受力方向发生变化；保持电流方向不变，改变磁场方向，线圈受力方向发生改变。
6、C
7、C
D
解析：电动机是利用通电导线在磁场中受力的作用的原理工作的，故A错误；电动机工作过程中，消耗的电能大部分转化为机械能，部分电能转化成了热能，故B错误；使线圈连续不停地转动下去是靠换向器来实现的，故C错误；电动机是利用通电导线在磁场中受力的作用的原理工作的，且所受力的方向与电流的方向和磁场的方向有关，故仅改变磁感线的方向可以改变线圈转动的方向，故D正确。21·cn·jy·com
B
解析：该线圈之所以能转动，是据通电导线在磁场中受力的作用的原理来工作的，但是该线圈在转过平衡位置时，若不改变电流的反向，此时所受到的磁场力会阻碍线圈的转动，故为了使线圈持续转动，将线圈两端引线的漆皮一端全部刮掉，另一端只刮半周，这样在一个半周内受到磁场的力的作用，另一个半周利用惯性转动；而真正的直流电动机工作时，为了让线圈持续的转动下去，即是通过换向器在平衡位置及时的改变线圈中的电流的方向，即改变线圈所受力的反向，使线圈持续的转动下去，故答案B正确。www.21-cn-jy.com
B
解析：直流电动机的转动方向与线圈中的电流方向和磁场方向有关，若使通入直流电动机的电流方向改变或磁场的方向改变，它的转动方向将改变．但是如果同时改变电流的方向和磁场的方向，线圈的转动方向将不变。2·1·c·n·j·y
B
解析：扬声器是根据通电导体在磁场中受力运动的原理制成的，故选B。
