20.5 磁生电 同步练习

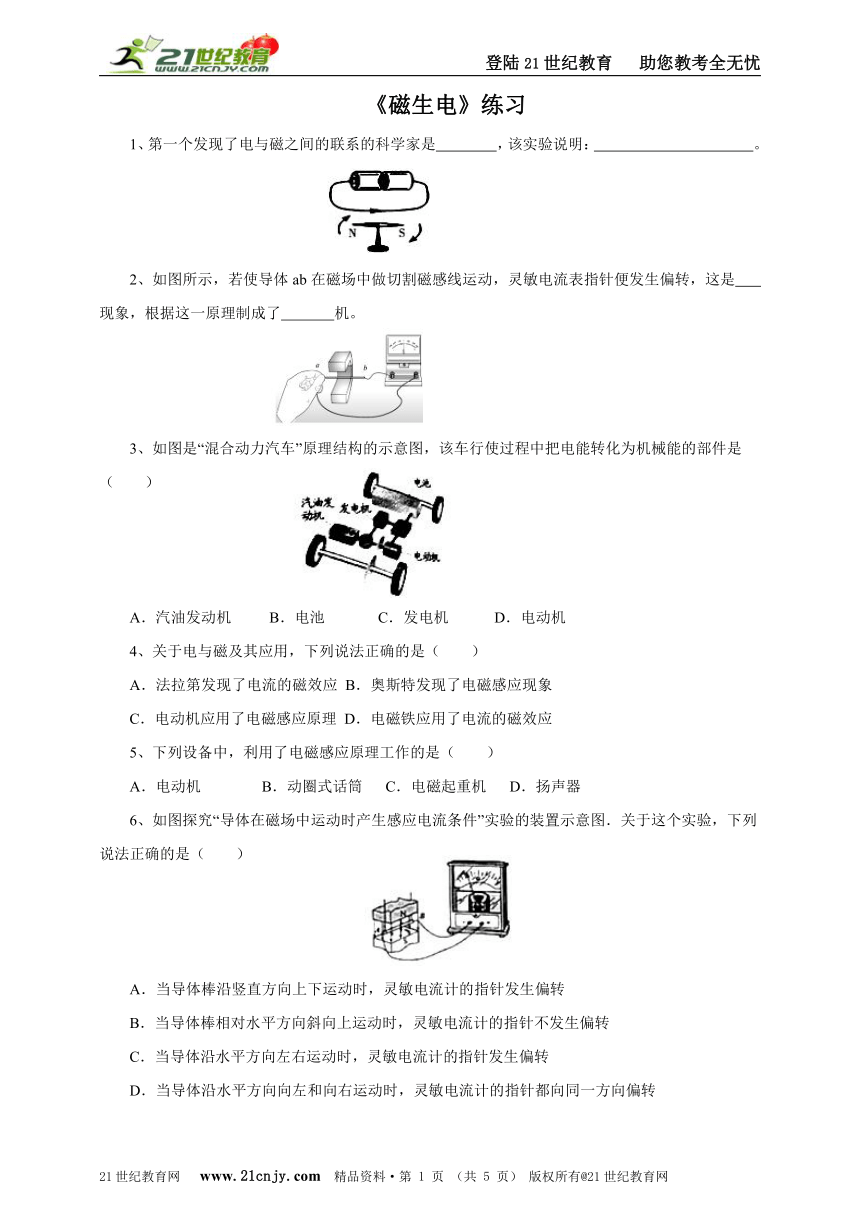

《磁生电》练习
1、第一个发现了电与磁之间的联系的科学家是 ，该实验说明： 。


2、如图所示，若使导体ab在磁场中做切割磁感线运动，灵敏电流表指针便发生偏转，这是 现象，根据这一原理制成了 机。
3、如图是“混合动力汽车”原理结构的示意图，该车行使过程中把电能转化为机械能的部件是（　　）
A．汽油发动机 B．电池 C．发电机 D．电动机
4、关于电与磁及其应用，下列说法正确的是（　　）
A．法拉第发现了电流的磁效应 B．奥斯特发现了电磁感应现象
C．电动机应用了电磁感应原理 D．电磁铁应用了电流的磁效应
5、下列设备中，利用了电磁感应原理工作的是（　　）
A．电动机 B．动圈式话筒 C．电磁起重机 D．扬声器
6、如图探究“导体在磁场中运动时产生感应电流条件”实验的装置示意图．关于这个实验，下列说法正确的是（　　）
A．当导体棒沿竖直方向上下运动时，灵敏电流计的指针发生偏转
B．当导体棒相对水平方向斜向上运动时，灵敏电流计的指针不发生偏转
C．当导体沿水平方向左右运动时，灵敏电流计的指针发生偏转
D．当导体沿水平方向向左和向右运动时，灵敏电流计的指针都向同一方向偏转

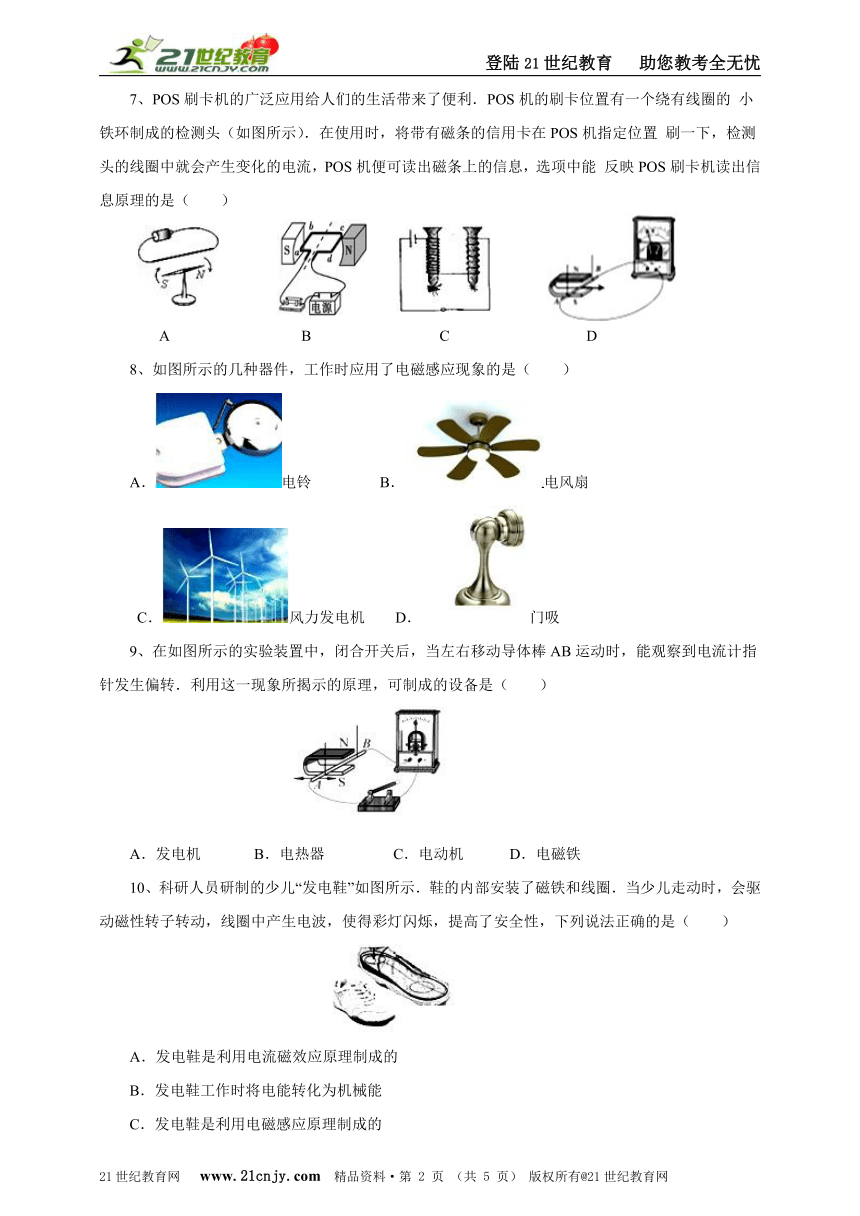

7、POS刷卡机的广泛应用给人们的生活带来了便利．POS机的刷卡位置有一个绕有线圈的 小铁环制成的检测头（如图所示）．在使用时，将带有磁条的信用卡在POS机指定位置 刷一下，检测头的线圈中就会产生变化的电流，POS机便可读出磁条上的信息，选项中能 反映POS刷卡机读出信息原理的是（　　）
A B C D
8、如图所示的几种器件，工作时应用了电磁感应现象的是（　　）
A．电铃 B．电风扇
C．风力发电机 D．门吸
9、在如图所示的实验装置中，闭合开关后，当左右移动导体棒AB运动时，能观察到电流计指针发生偏转．利用这一现象所揭示的原理，可制成的设备是（　　）
A．发电机 B．电热器 C．电动机 D．电磁铁
10、科研人员研制的少儿“发电鞋”如图所示．鞋的内部安装了磁铁和线圈．当少儿走动时，会驱动磁性转子转动，线圈中产生电波，使得彩灯闪烁，提高了安全性，下列说法正确的是（　　）
A．发电鞋是利用电流磁效应原理制成的
B．发电鞋工作时将电能转化为机械能
C．发电鞋是利用电磁感应原理制成的
D．发电鞋是利用通电线圈在磁场里受力转动制成的
11、如图四个实验中，用来探究电磁感应现象的是（　　）
A． B． C． D．
12、小勇利用如图所示的实验装置“探究导体在磁场中运动时产生感应电流的条件”，他将实验中观察到的现象记录在下表中。
（1）分析得出：________电路中的部分导体在磁场里做切割磁感线运动时，导体中就会产生感应电流。
（2）比较实验2和3（或6和7）可知：在磁场方向一定时，感应电流的方向与______有关。
（3）比较实验_______可知：在导体切割磁感线运动方向不变时，感应电流的方向与磁场方向有关。
（4）这个现象在生产和生活中的重要应用是_______。
（5）针对这个实验，小勇进行了进一步的探究，他提出了“感应电流的大小可能与导体切割磁感线的运动速度有关”的猜想，于是他设计了如下的实验方案：
① 保持磁场强弱不变，让导体AB以______(填“相同”或“不同”)的速度沿相同方向做切割磁感线运动，观察电流表指针偏转幅度大小。
② 如果电流表指针偏转幅度不同，说明感应电流的大小与导体切割磁感线运动速度_______（填“有关”或“无关”）。
答案与解析
奥斯特；通电导线周围存在着磁场
电磁感应；发电机
D
解析：“混合动力电动汽车”在工作过程中消耗电能获得机械能，是依靠电动机实现这一能量的转化，故D正确。
D
解析：据课本知识可知，电磁感应现象是法拉第发现的，故A错误；奥斯特发现了通电导线周围有磁场，故B错误；电动机是利用通电导线在磁场中受力的作用的原理制成的，故C错误；电磁铁是利用电流的磁效应的原理制成的，故D正确。
5、B
解析：A、电动机是利用通电线圈在磁场中受力而转动的原理制成的，不符合题意；
B、动圈式话筒工作时，人说话的声音使得线圈在磁场中做切割磁感线运动，产生了感应电流，利用了电磁感应原理，符合题意；
C、电磁起重机是利用电流的磁效应工作的，不符合题意；
D、扬声器把电信号转化为声信号，是利用通电导体在磁场中受力的原理制成的，不符合题意。
C
解析：A、当导体棒沿竖直方向上下运动时，没有做切割磁感线运动，所以不会产生感应电流，灵敏电流计的指针不发生偏转，故A错误；
B、当导体棒相对水平方向斜向上运动时，导体做切割磁感线运动，所以会产生感应电流，灵敏电流计的指针发生偏转，故B错误；
C、当导体沿水平方向左右运动时，导体做切割磁感线运动，所以会产生感应电流，灵敏电流计的指针发生偏转，故C正确；
D、感应电流的方向与磁场的方向和导体运动的方向有关，所以磁场方向不变的情况下，导体沿水平方向向左和向右运动时，灵敏电流计的指针偏转方向不同，故D错误。
7、D
解析：根据题意可知，POS刷卡机读出信息的原理就是电磁感应现象；
A图反映了电流周围存在着磁场；
B图电路中有电源，说明了通电导体在磁场中受力而运动；C图电路是研究电磁铁磁性强弱与线圈匝数的关系的实验；
D图电路中没有电源，当闭合开关，闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中有感应电流产生，这是电磁感应现象，故D项正确。
8．C
解析：电铃是利用电流的磁效应来工作的，故A错误；
电风扇主要部件是电动机，利用通电导体在磁场中受力的原理工作的，故B错误；
风力发电机时利用电磁感应现象原理制成的，故C正确；
门吸是利用磁体能够吸引铁、钴、镍等的性质制成的，故D错误。
9．A
解析：如图所示，闭合开关后，当左右移动导体棒AB运动时，导体在磁场中做切割磁感线运动，电路中会产生感应电流，能观察到电流计指针发生偏转．利用这一现象所揭示的原理，可制成的设备是发电机。
10、C
解析：由题意可知，人在行走时，人体带动磁铁运动，磁铁产生的磁场通过线圈，从而产生感应电流，所以“发电鞋”是利用电磁感应现象制成的，故AD错误，C正确；
在电磁感应现象中，消耗机械能，得到电能，发电鞋工作时将电能转化为机械能；故B错误；
D
解析：A．是奥斯特实验，说明通电导线周围存在磁场，故A错误；
B．是探究电磁铁磁性强弱与线圈的匝数有关的实验装置，故B错误；
C．图中有电源，是电动机原理图，故B错误；
D．图中没有电源，是电磁感应现象实验，故D正确。
12、（1）闭合；（2）导体切割磁感线方向（导体运动方向）；（3）2、6（或3、7）（4）发电机；（5）①不同；②有关
