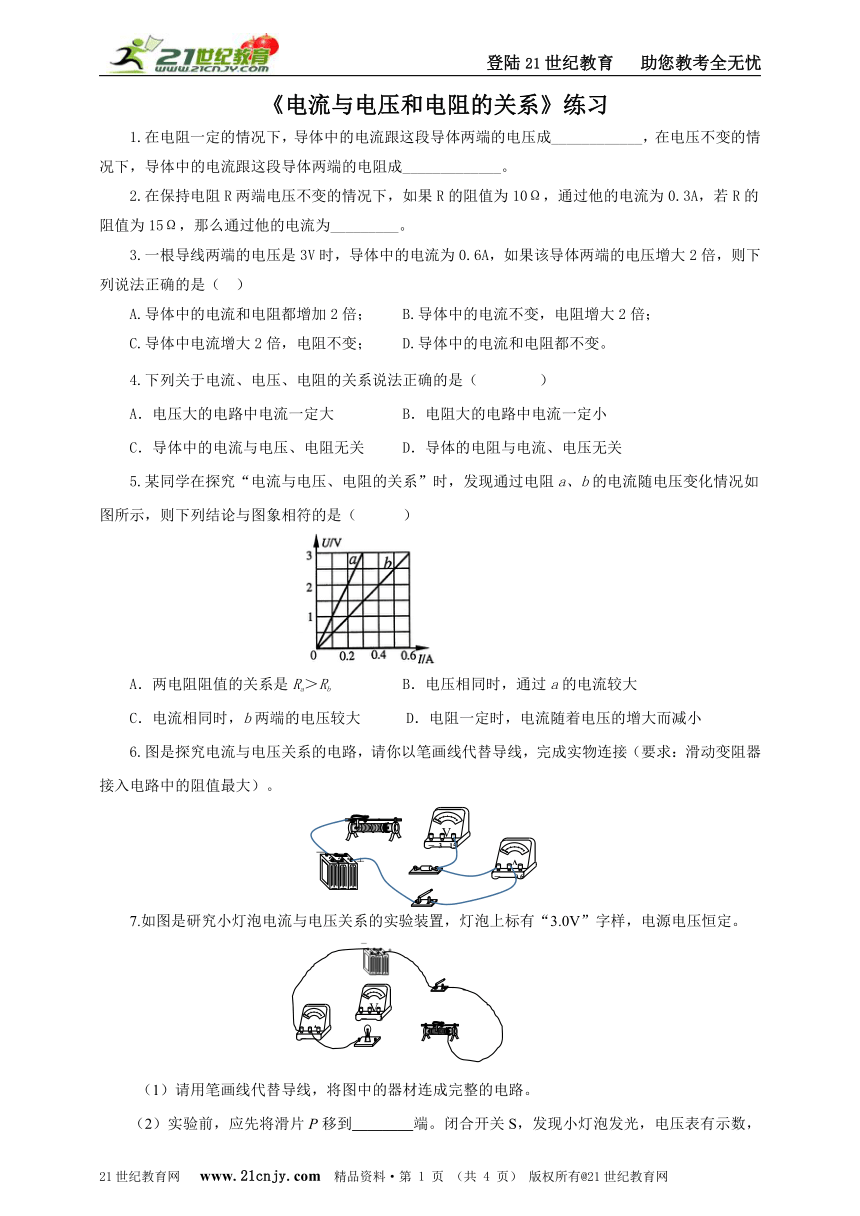

《电流与电压和电阻的关系》练习
1.在电阻一定的情况下,导体中的电流跟这段导体两端的电压成____________,在电压不变的情况下,导体中的电流跟这段导体两端的电阻成_____________。
2.在保持电阻R两端电压不变的情况下,如果R的阻值为10Ω,通过他的电流为0.3A,若R的阻值为15Ω,那么通过他的电流为_________。
3.一根导线两端的电压是3V时,导体中的电流为0.6A,如果该导体两端的电压增大2倍,则下列说法正确的是( )
A.导体中的电流和电阻都增加2倍; B.导体中的电流不变,电阻增大2倍;
C.导体中电流增大2倍,电阻不变; D.导体中的电流和电阻都不变。
4.下列关于电流、电压、电阻的关系说法正确的是( )
A.电压大的电路中电流一定大 B.电阻大的电路中电流一定小
C.导体中的电流与电压、电阻无关 D.导体的电阻与电流、电压无关
5.某同学在探究“电流与电压、电阻的关系”时,发现通过电阻a、b的电流随电压变化情况如图所示,则下列结论与图象相符的是( )
A.两电阻阻值的关系是Ra>Rb B.电压相同时,通过a的电流较大
C.电流相同时,b两端的电压较大 D.电阻一定时,电流随着电压的增大而减小
6.图是探究电流与电压关系的电路,请你以笔画线代替导线,完成实物连接(要求:滑动变阻器接入电路中的阻值最大)。
7.如图是研究小灯泡电流与电压关系的实验装置,灯泡上标有“3.0V”字样,电源电压恒定。
(1)请用笔画线代替导线,将图中的器材连成完整的电路。

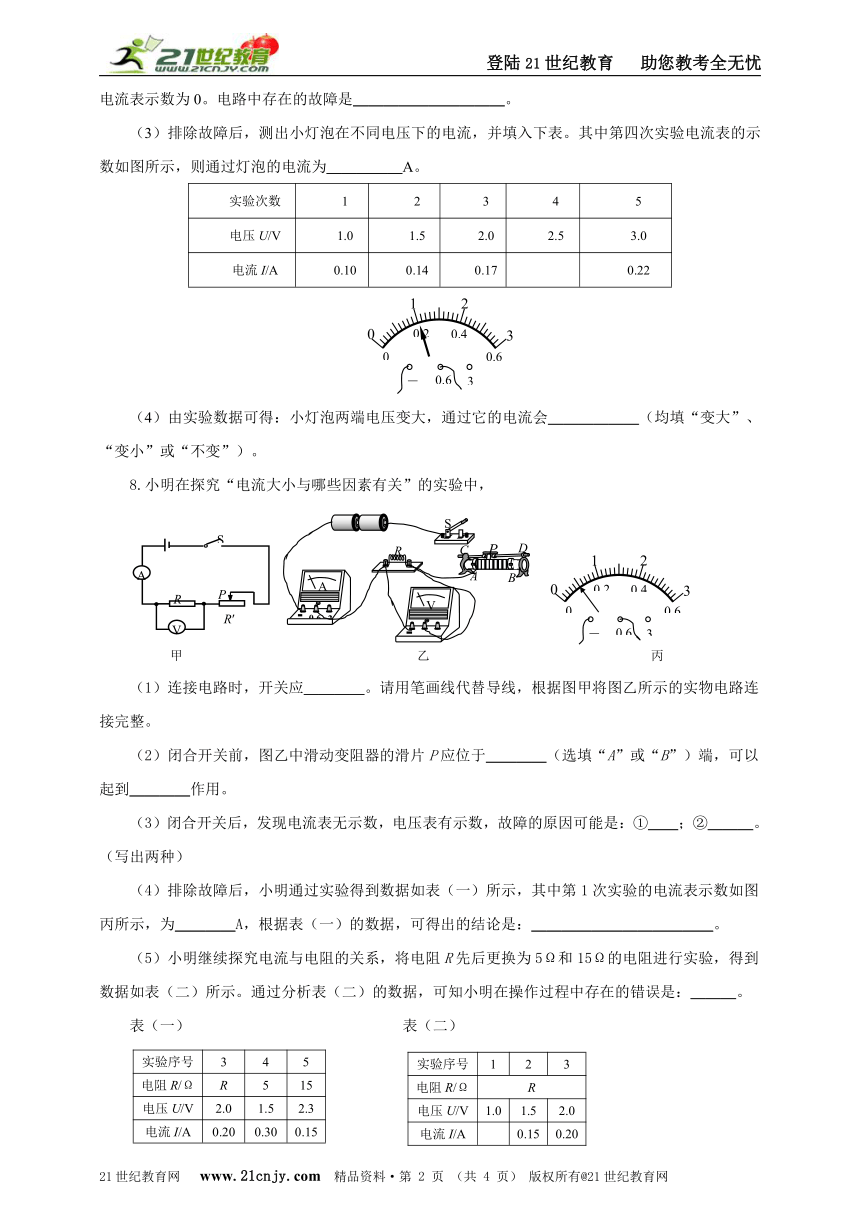

(2)实验前,应先将滑片P移到____端。闭合开关S,发现小灯泡发光,电压表有示数,电流表示数为0。电路中存在的故障是__________。
(3)排除故障后,测出小灯泡在不同电压下的电流,并填入下表。其中第四次实验电流表的示数如图所示,则通过灯泡的电流为_____A。
实验次数
1
2
3
4
5
电压U/V
1.0
1.5
2.0
2.5
3.0
电流I/A
0.10
0.14
0.17
0.22
(4)由实验数据可得:小灯泡两端电压变大,通过它的电流会______(均填“变大”、“变小”或“不变”)。
8.小明在探究“电流大小与哪些因素有关”的实验中,
(1)连接电路时,开关应____。请用笔画线代替导线,根据图甲将图乙所示的实物电路连接完整。
(2)闭合开关前,图乙中滑动变阻器的滑片P应位于____(选填“A”或“B”)端,可以起到____作用。
(3)闭合开关后,发现电流表无示数,电压表有示数,故障的原因可能是:①__;②___。(写出两种)
(4)排除故障后,小明通过实验得到数据如表(一)所示,其中第1次实验的电流表示数如图丙所示,为____A,根据表(一)的数据,可得出的结论是:____________。
(5)小明继续探究电流与电阻的关系,将电阻R先后更换为5Ω和15Ω的电阻进行实验,得到数据如表(二)所示。通过分析表(二)的数据,可知小明在操作过程中存在的错误是:___。
表(一) 表(二)

答案与解析
正比;反比
0.2A
解析:在电压一定时,通过导体的电流与导体的电阻成反比。
C
D
解析:只有在电阻一定时,电压大的电路中电流才一定大,故A错误;只有在电压一定时,电阻大的电路中电流才一定小,故B错误;导体中的电流与电压、电阻都有关系,故C错误;导体电阻由导体材料、长度、横截面积决定,与导体的电压与电流无关,故D正确。
A
解析:从图象中可知:电阻两端加同样电压时,Ia<Ib,则Ra>Rb,故A正确;当电压相同时,通过电阻b电流较大,故B错误;当电流相同时,a两端的电压较大,故C错误;分析图象可知a、b图象中电流与电压的关系图象是正比例函数,说明电阻一定时,电流与电压成正比,故D错误。
解析:将滑动变阻器串联在电路中,滑动变阻器接入电路的电阻值最大,则滑动变阻器的下面应接右边的接线柱,如图所示:
(1)见下图;(2)左;电流表短路;(3)0.2;(4)越大。
解析:(1)电压表与灯泡并联,灯泡的额定电压为3.0V,电压表可选择0~3V的量程;
滑动变阻器已接了下面一个接线柱,可再接上面任意一个接线柱,如图所示:
(2)滑动变阻器的下面接了右边的接线柱,所以闭合开关前,应将滑片移至最左端,使其阻值最大;
灯泡发光说明电路未发生断路,电流表无示数,是由于电流表短路造成;
(3)由图知,电流表的量程为0~0.6A,示数为0.2A;
(4)由实验数据可得:小灯泡两端电压变大,通过它的电流会变大。
8.(1)断开;(2)B;保护电路;(3)电流表短路或R断路;(4)0.1;电阻一定时,电流与电压成正比;(5)没有保持定值电阻两端电压不变。
解析:(1)为了保护电路,连接电路时开关应处于断开状态;滑动变阻器上方任一接线柱与开关串联,如下图所示:
(2)闭合开关前,保护电路的滑动变阻器处于最大阻值处的A端;
(3)闭合开关后,发现电流表无示数,电压表有示数,可能是电流表短路,也可能是电压表并联的电阻R断路造成的;
(4)由图丙可知,电流表的量程为0~0.6A,分度值为0.02A,示数为0.1A;
由表一的数据可知,电阻一定时,通过导体电流的变化倍数和两端电压的变化倍数相等,故可得出的结论:电阻一定时,电流与电压成正比;
(5)更换电阻,电阻阻值变化,电阻两端电压变化,如果不调节滑动变阻器,不能控制电阻两端电压不变,因此不能得出电流与电阻成反比的结论;故操作错误为:没有移动滑动变阻器的滑片,使电阻两端的电压不变。
