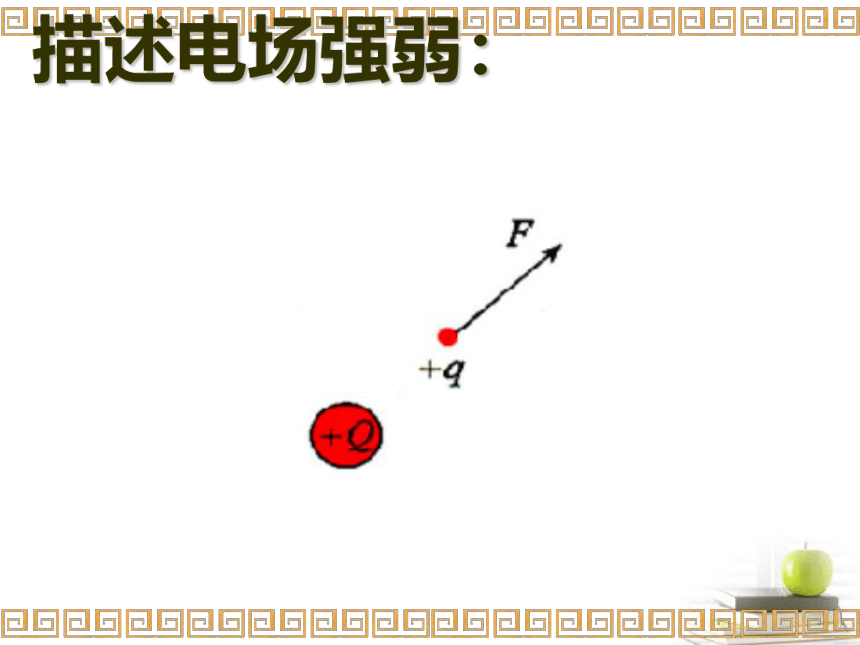

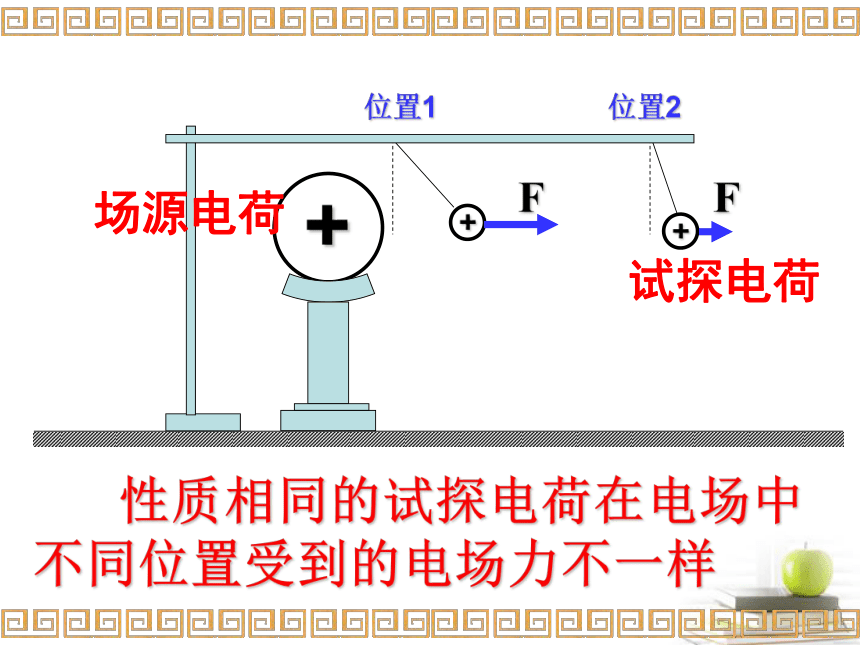

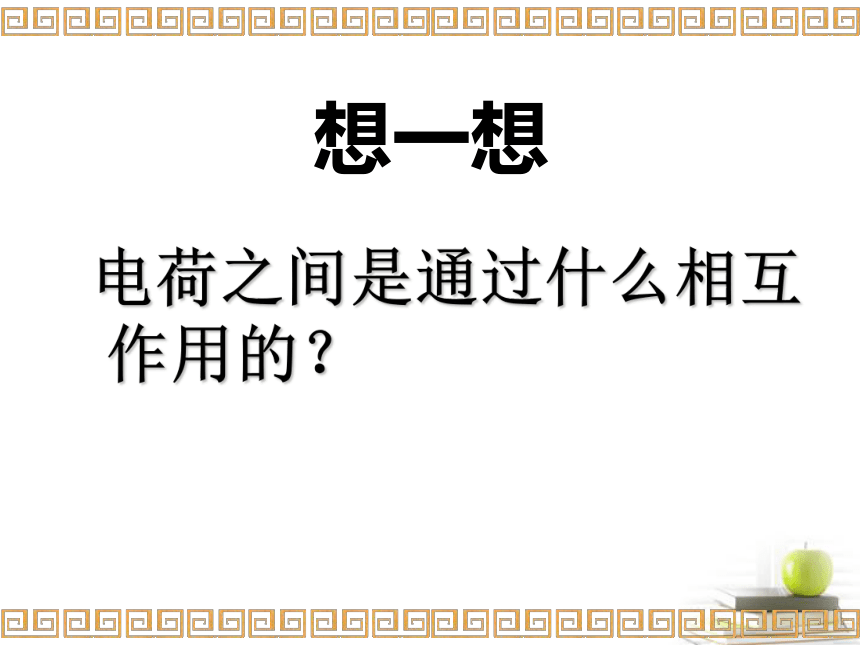

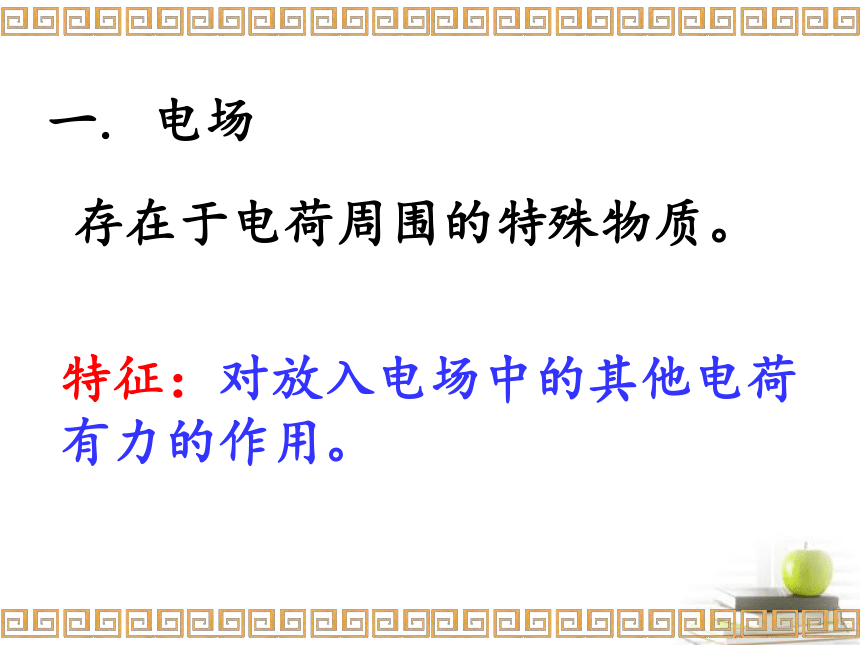

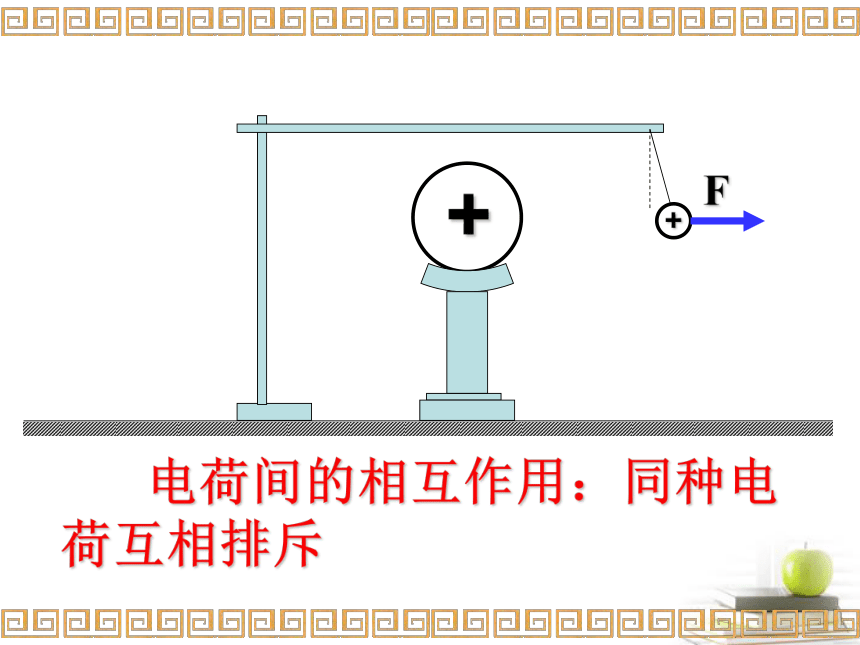

课件23张PPT。 电荷间的相互作用：同种电荷互相排斥想一想 电荷之间是通过什么相互作用的？一. 电场 存在于电荷周围的特殊物质。 特征：对放入电场中的其他电荷有力的作用。+电场 电荷间的作用是通过电场发生的。 性质相同的试探电荷在电场中不同位置受到的电场力不一样位置1位置2试探电荷场源电荷描述电场强弱：电场强度：

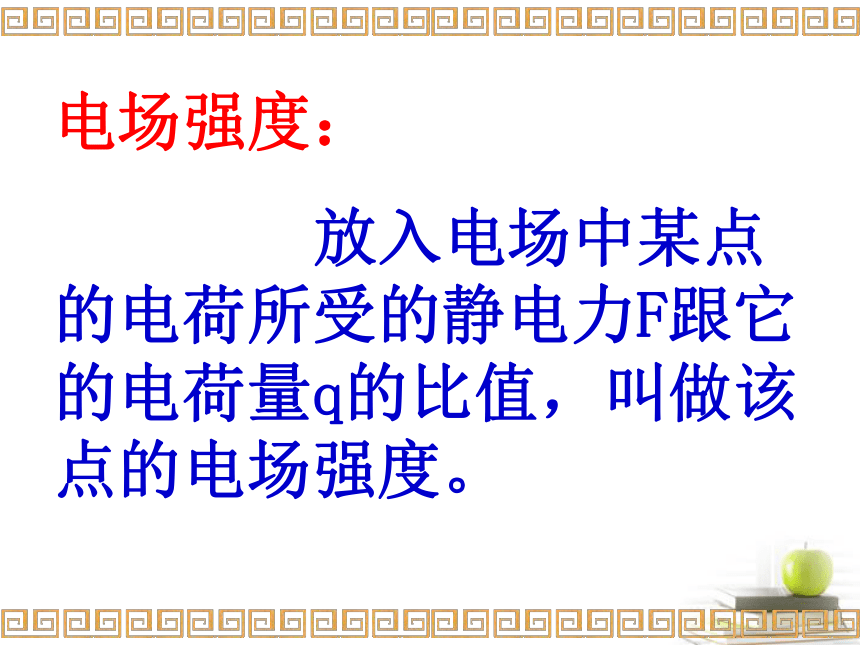

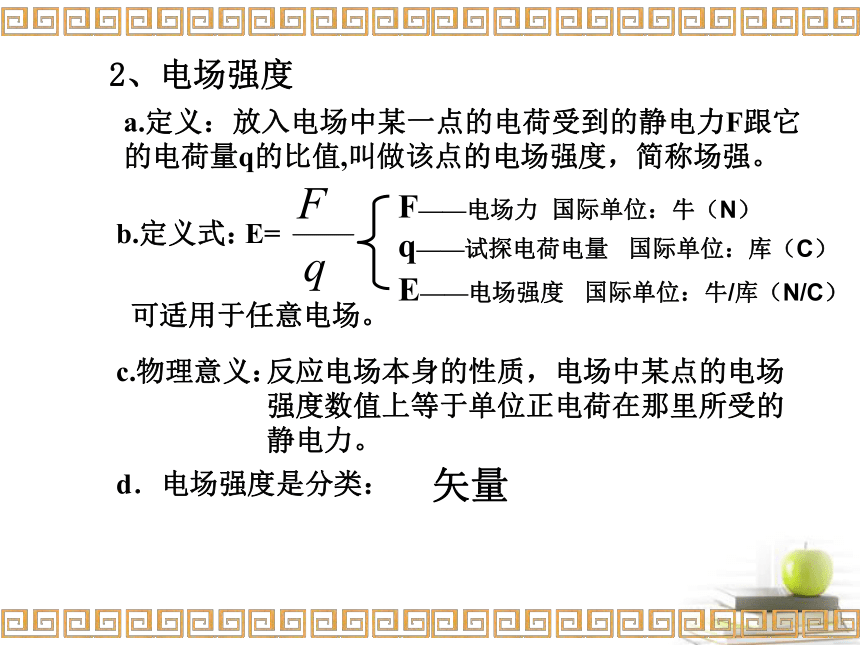

放入电场中某点的电荷所受的静电力F跟它的电荷量q的比值，叫做该点的电场强度。2、电场强度 a.定义：放入电场中某一点的电荷受到的静电力F跟它的电荷量q的比值,叫做该点的电场强度，简称场强。
b.定义式： E= F——电场力 国际单位：牛（N）
q——试探电荷电量 国际单位：库（C） E——电场强度 国际单位：牛/库（N/C） c.物理意义： 反应电场本身的性质，电场中某点的电场强度数值上等于单位正电荷在那里所受的静电力。 d．电场强度是分类： 可适用于任意电场。 矢量+Q+qAFAEA+Q-qAFAEA根据规定：负电荷在电场中某点受到的静电力的方向跟该点的场强方向相反。
物理学中规定：电场中某点的场强度方向跟正电荷在该点所受的静电力方向相同。电场强度的方向 例1. 在电场中的某点放入电荷量为5.0×10-9C的点电荷，受到的电场力为3.0×10-4N。
（1）这一点的电场强度多大？
（2）如果改用电荷量为6.0×10-9C的点电荷，用来确定该点的场强，场强会不会变？为什么？ 例2.真空中一点电荷Q＝2.0×10-8C，在距离此点电荷30cm的P点处，该点电荷产生的电场的场强是多大？画出示意图，标明场强方向。 5. 点电荷的电场⑴决定式：Q：场源电荷r：电场中点到Q的距离只适用于真空中点电荷⑵方向：区别：E=F/q任何电场真空中点电荷电场大小与q的正负、大
小以及有无均无关由场源电荷Q及该点到Q的距离r决定6.电场强度的叠加原理将试探电荷放入两个点电荷产生的场中电场中任何一点的总场强等于各个点电荷在该点各自产生的场强的矢量和。这就是场强叠加原理。E1E2E7.电场的叠加原理⑴独立性各个场源产生电场互不干扰。⑵叠加原理注意： 只有同时作用在同一区域内的电场才可
以进行叠加。例1、当在电场中某点放入电量为q的正试探电荷时，测得该点的场强为E，若在同一点放入电量的负试探电荷时，测得该点的场强
A.大小为2E，方向与E相同
B.大小为2E，方向与E相反
C.大小为E，方向与E相同
D.大小为E，方向与E相反例2、如图所示，A为带电量为Q的圆形金属薄板，B为质量为m、电荷量大小为q的带负电小球，用绝缘丝线悬挂于O点。小球由于电场力而静止在过金属板中心且垂直于金属扳的直线上距板为r的位置，悬线与竖直方向的夹角为θ.求：小球所在位置处的场强。电场线定义： 在电场中画出一系列的曲线，使曲线上每一点的切线方向都跟该点的场强一致，这些曲线就叫电场线。
常见电场的电场线：
正点电荷的电场线 负点电荷的电场线等量同号正点电荷电场
的电场线
等量异号点电荷电场的电场线
电场线特点：
1、电场线上某点的切线方向即是该点的场强方向。
2、电场线起始于正电荷（或无穷远处），终止于负电荷（或无穷远处）
3、电场线不相交、不闭合
4、电场线密的地方场强大、疏的地方场强小
匀强电场的
场强处处相等
