【首发】江苏省盐城市2016-2017学年度第二学期高二物理期末试卷(图片版 无答案）

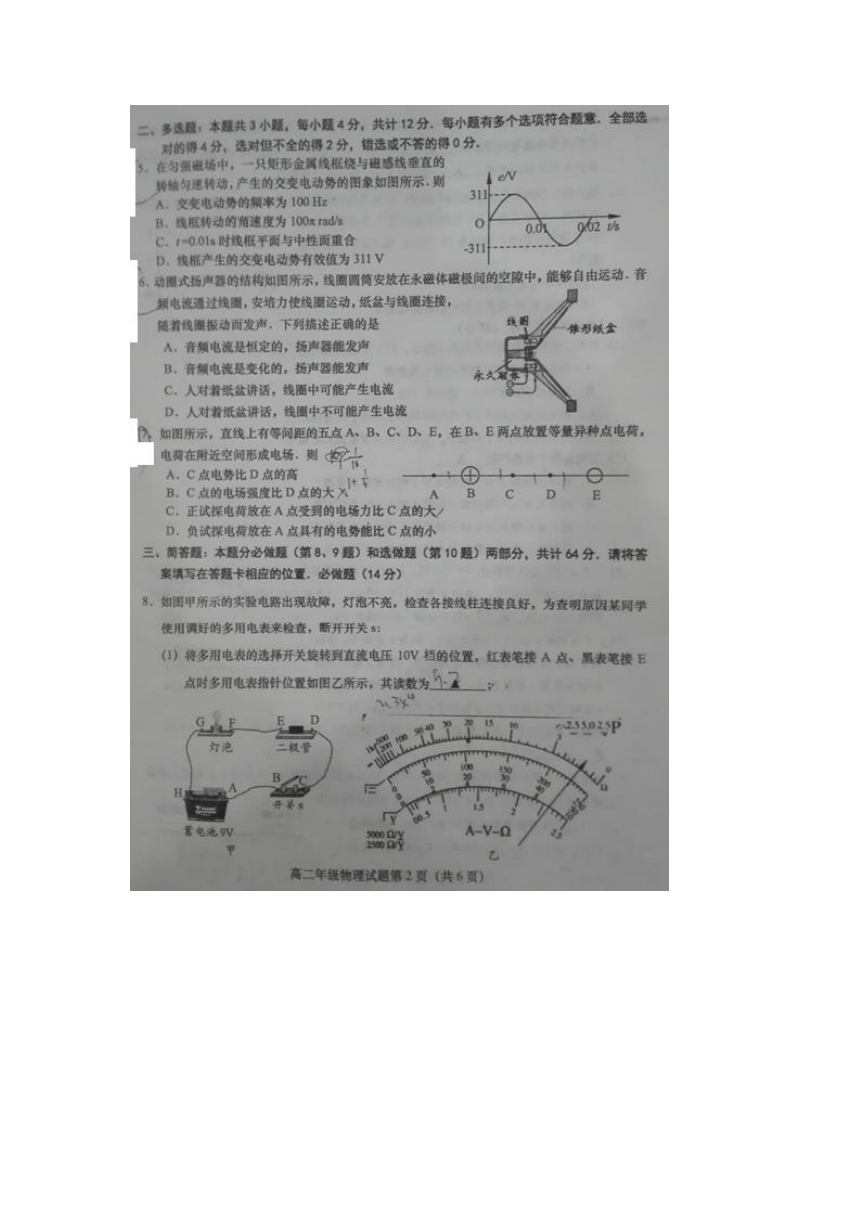

二、多选题:本题共3小题,每小题4分,共计12分.每小题有多个选项符合题意.全部选
对的得4分,选对但不全的得2分,错选或不答的得0分
在匀强磁场中,一只矩形金属线框绕与磁感线垂直的
转轴匀速转动,产生的交变电动势的图象如图所示,则
A.交变电动势的频率为100Hz
B.线框转动的角速度为100
t
rad/s
C.t=0.01s时线框平面与中性面重合
D.线框产生的交变电动势有效值为311V
动圈式扬声器的结构如图所示,线圈圆筒安放在永磁体磁极间的空隙中,能够自由运动.音
频电流通过线圈,安培力使线圈运动,纸盆与线圈连接
随着线圈振动而发声,下列描述正确的是
形纸金
A.音频电流是恒定的,扬声器能发声
B.音频电流是变化的,扬声器能发声
C.人对着纸盆讲话,线圈中可能产生电流
D.人对着纸盆讲话,线圈中不可能产生电流
D.如图所示,直线上有等间距的五点A、B、C、D、E,在B、E两点放置等量异种点电荷,
电荷在附近空间形成电场则
A.C点电势比D点的高
B.C点的电场强度比D点的大
C.正试探电荷放在A点受到的电场力比C点的大
D.负试探电荷放在A点具有的电势能比C点的小
三、简答题:本题分必做题(第8、9题)和选做题(第10题)两部分,共计64分.请将答
案填写在答题卡相应的位置,必做题(14分)
8.如图甲所示的实验电路出现故障,灯泡不亮,检查各接线柱连接良好,为查明原因某同学
使用调好的多用电表来检查,断开开关s
(1)将多用电表的选择开关旋转到直流电压10V档的位置,红表笔接A点、黑表笔接E
点时多用电表指针位置如图乙所示,其读数为上
25502P
蓄电池9V
A-V
-Q
高二年级物理试题第2页(共6页)

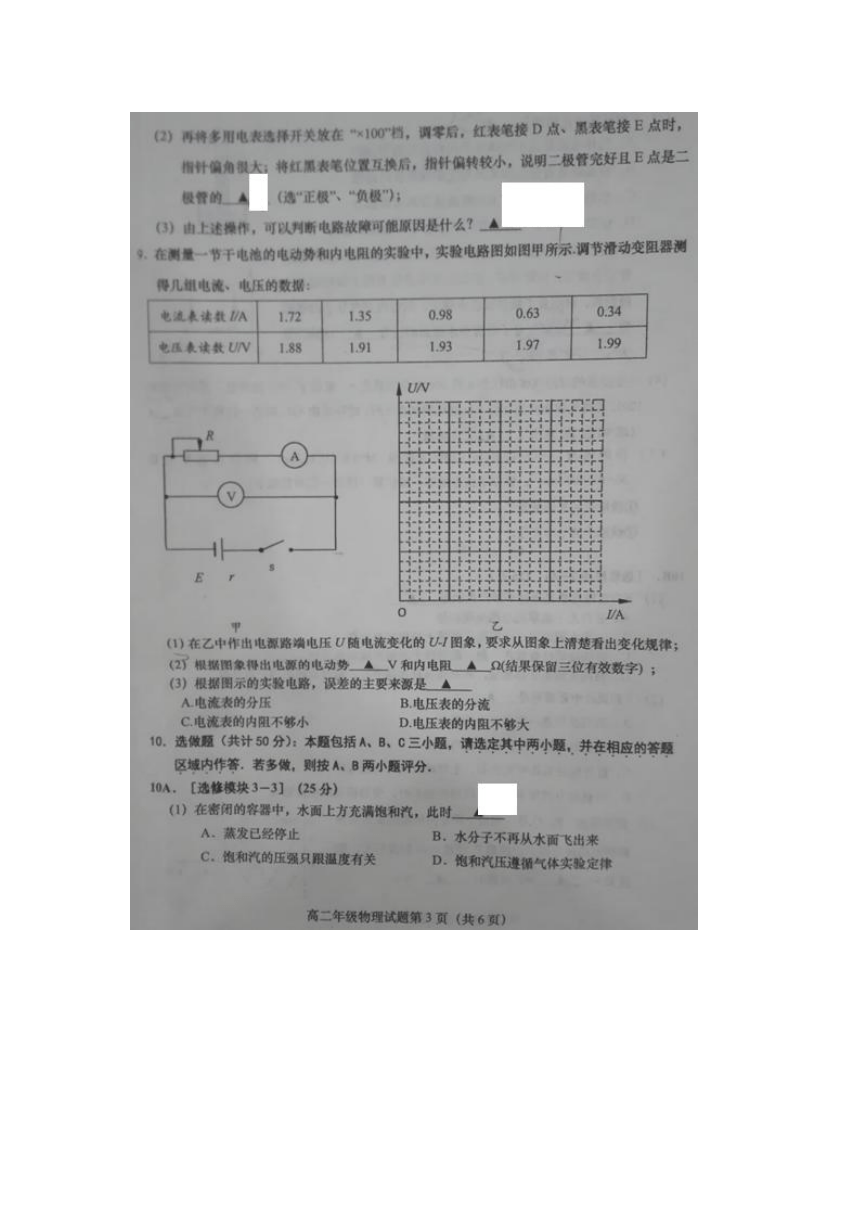

(2)再将多用电表选择开关放在“×100°档,调零后,红表笔接D点、黑表笔接E点时,
指针偏角很大;将红黑表笔位置互换后,指针偏转较小,说明二极管完好且E点是二
极管的
(选“正极”、“负极”);
(3)由上述操作,可以判断电路故障可能原因是什么
9.在测量一节干电池的电动势和内电阻的实验中,实验电路图如图甲所示调节滑动变阻器测
得几组电流、电压的数据:
电流表读数∥A1.72
1.35
0.34
电压表读数UNV1.88
1.93
1.97
1.99
I
U/
E
(1)在乙中作出电源路端电压U随电流变化的U图象,要求从图象上清楚看出变化规律
(2)根据图象得出电源的电动势▲V和内电阻▲结果保留三位有效数字
(3)根据图示的实验电路,误差的主要来源是▲
A.电流表的分压
B.电压表的分流
C.电流表的内阻不够小
D电压表的内阻不够大
10.选做题(共计50分):本题包括A、B、0三小题,请选定其中两小题,并在相应的答题
区域内作答,若多做,则按A、B两小题评分
A.[选修模块3-3](25分)
(1)在密闭的容器中,水面上方充满饱和汽,此时
A.蒸发已经停止
B.水分子不再从水面飞出来
C.饱和汽的压强只跟温度有关
D.饱和汽压遵循气体实验定律
高二年级物理试题第3页(共6页)
