2016-2017学年人教版九年级物理新人教版全册检测题课件：第19章 生活用电

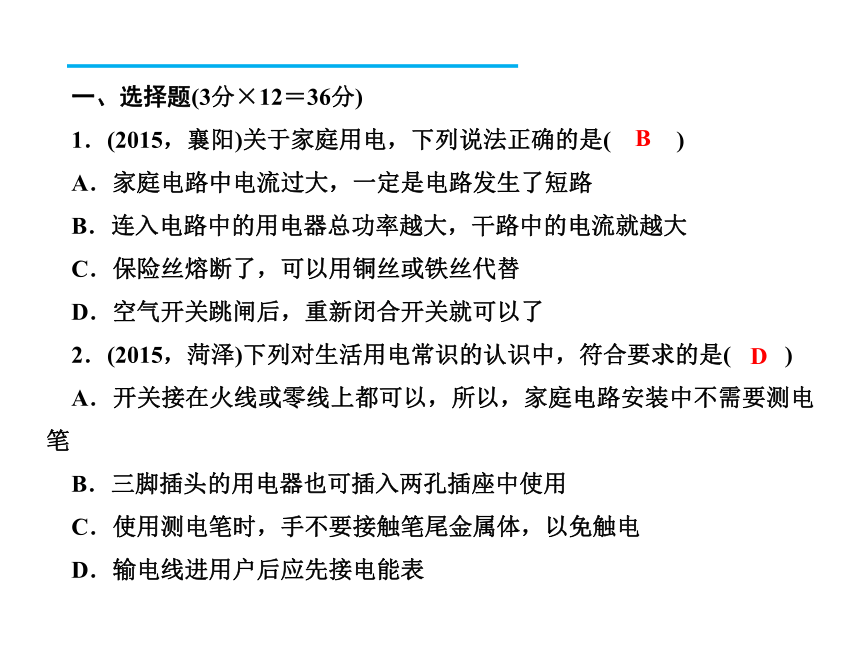

课件21张PPT。一、选择题(3分×12＝36分)
1．(2015，襄阳)关于家庭用电，下列说法正确的是( )
A．家庭电路中电流过大，一定是电路发生了短路
B．连入电路中的用电器总功率越大，干路中的电流就越大
C．保险丝熔断了，可以用铜丝或铁丝代替
D．空气开关跳闸后，重新闭合开关就可以了
2．(2015，菏泽)下列对生活用电常识的认识中，符合要求的是( )
A．开关接在火线或零线上都可以，所以，家庭电路安装中不需要测电笔
B．三脚插头的用电器也可插入两孔插座中使用
C．使用测电笔时，手不要接触笔尾金属体，以免触电

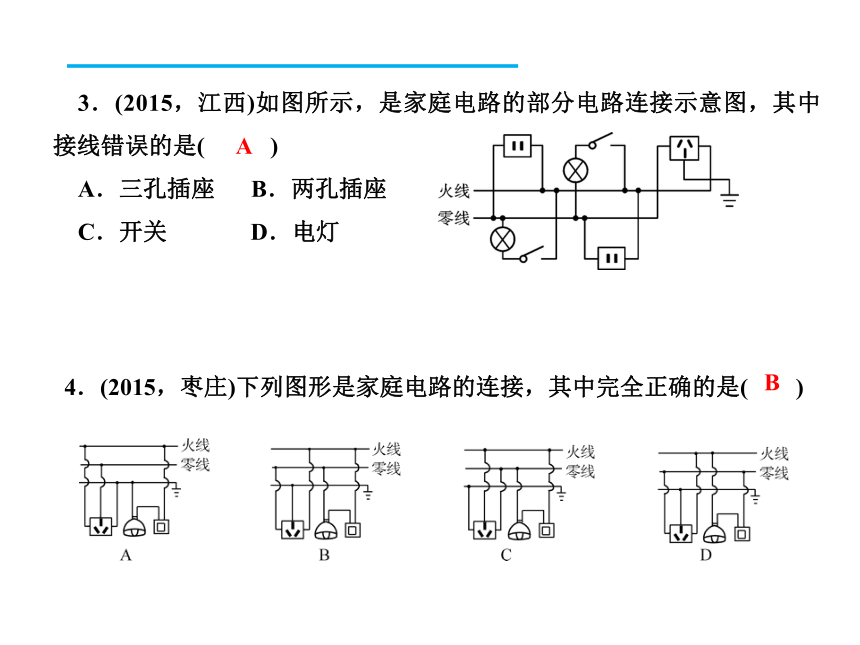

D．输电线进用户后应先接电能表BD3．(2015，江西)如图所示，是家庭电路的部分电路连接示意图，其中接线错误的是( )
A．三孔插座　 B．两孔插座

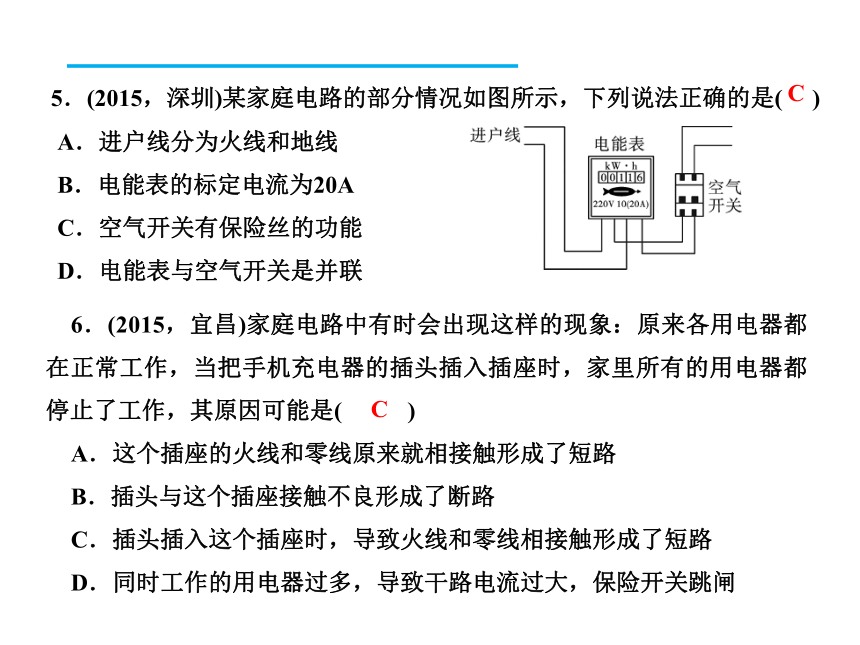

C．开关 D．电灯4．(2015，枣庄)下列图形是家庭电路的连接，其中完全正确的是( )AB5．(2015，深圳)某家庭电路的部分情况如图所示，下列说法正确的是( )A．进户线分为火线和地线
B．电能表的标定电流为20A
C．空气开关有保险丝的功能
D．电能表与空气开关是并联6．(2015，宜昌)家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，当把手机充电器的插头插入插座时，家里所有的用电器都停止了工作，其原因可能是( )
A．这个插座的火线和零线原来就相接触形成了短路
B．插头与这个插座接触不良形成了断路
C．插头插入这个插座时，导致火线和零线相接触形成了短路

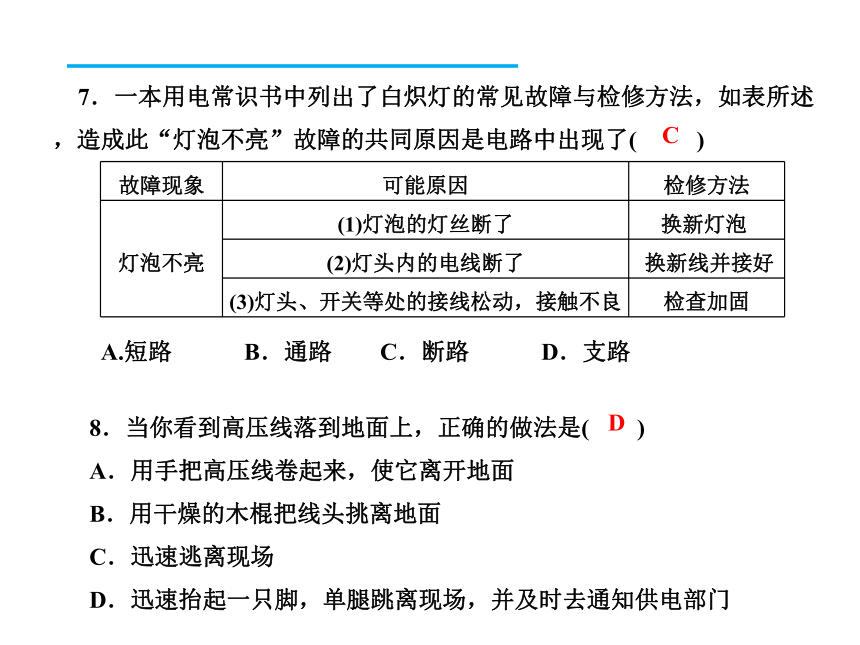

D．同时工作的用电器过多，导致干路电流过大，保险开关跳闸CC7．一本用电常识书中列出了白炽灯的常见故障与检修方法，如表所述，造成此“灯泡不亮”故障的共同原因是电路中出现了( )A.短路　　　B．通路　　C．断路　　　D．支路8．当你看到高压线落到地面上，正确的做法是( )
A．用手把高压线卷起来，使它离开地面
B．用干燥的木棍把线头挑离地面
C．迅速逃离现场

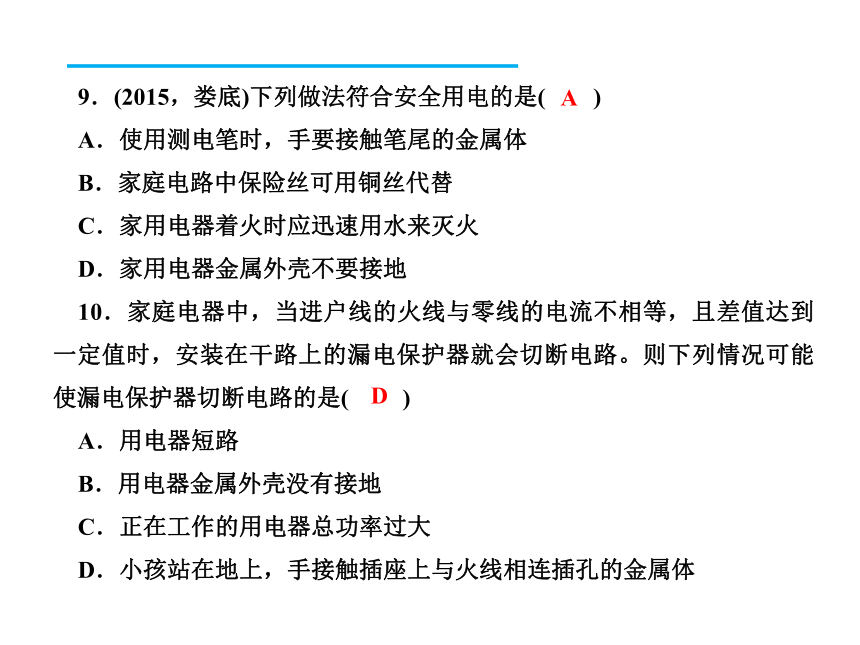

D．迅速抬起一只脚，单腿跳离现场，并及时去通知供电部门CD9．(2015，娄底)下列做法符合安全用电的是( )
A．使用测电笔时，手要接触笔尾的金属体
B．家庭电路中保险丝可用铜丝代替
C．家用电器着火时应迅速用水来灭火
D．家用电器金属外壳不要接地
10．家庭电器中，当进户线的火线与零线的电流不相等，且差值达到一定值时，安装在干路上的漏电保护器就会切断电路。则下列情况可能使漏电保护器切断电路的是( )
A．用电器短路
B．用电器金属外壳没有接地
C．正在工作的用电器总功率过大

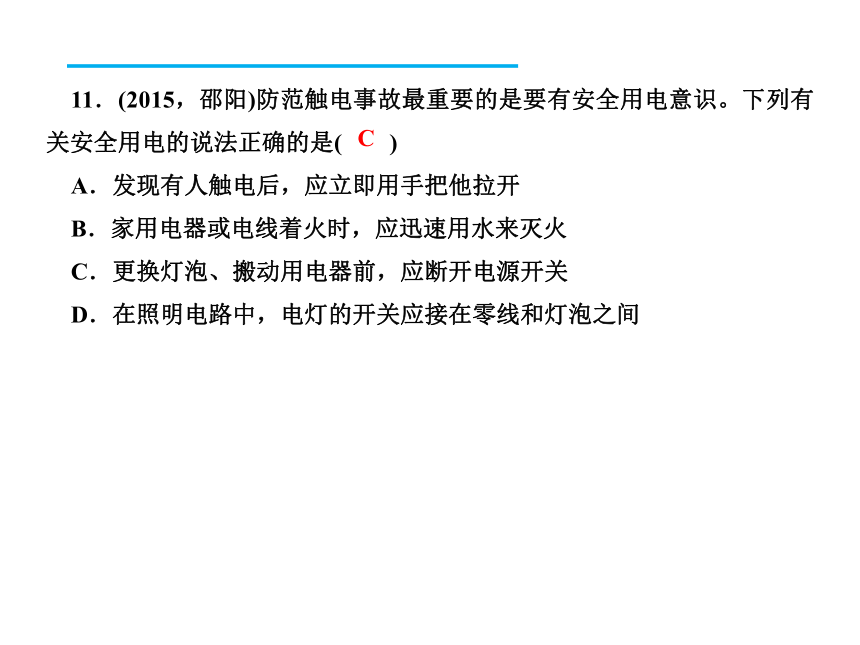

D．小孩站在地上，手接触插座上与火线相连插孔的金属体AD11．(2015，邵阳)防范触电事故最重要的是要有安全用电意识。下列有关安全用电的说法正确的是( )
A．发现有人触电后，应立即用手把他拉开
B．家用电器或电线着火时，应迅速用水来灭火
C．更换灯泡、搬动用电器前，应断开电源开关

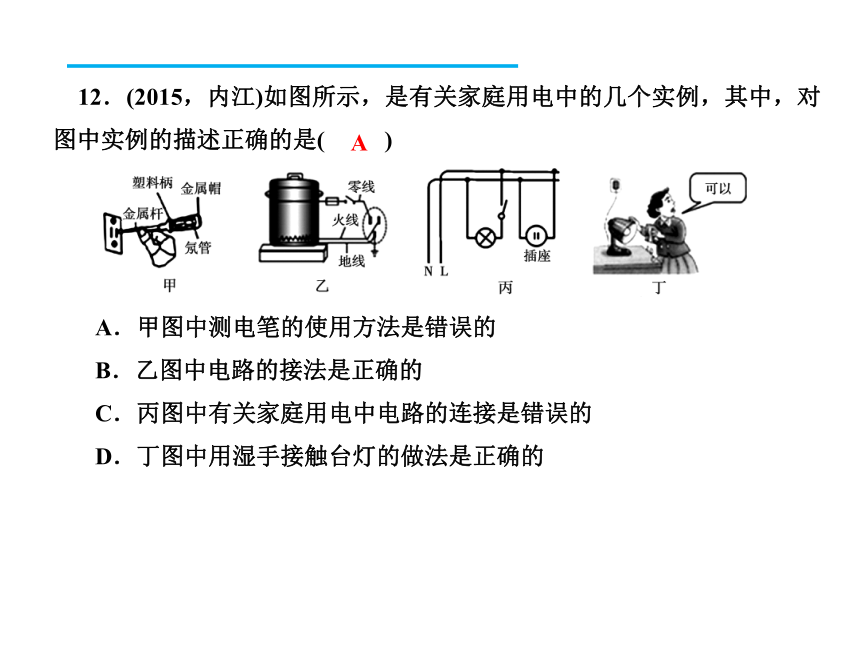

D．在照明电路中，电灯的开关应接在零线和灯泡之间C12．(2015，内江)如图所示，是有关家庭用电中的几个实例，其中，对图中实例的描述正确的是( )A．甲图中测电笔的使用方法是错误的
B．乙图中电路的接法是正确的
C．丙图中有关家庭用电中电路的连接是错误的

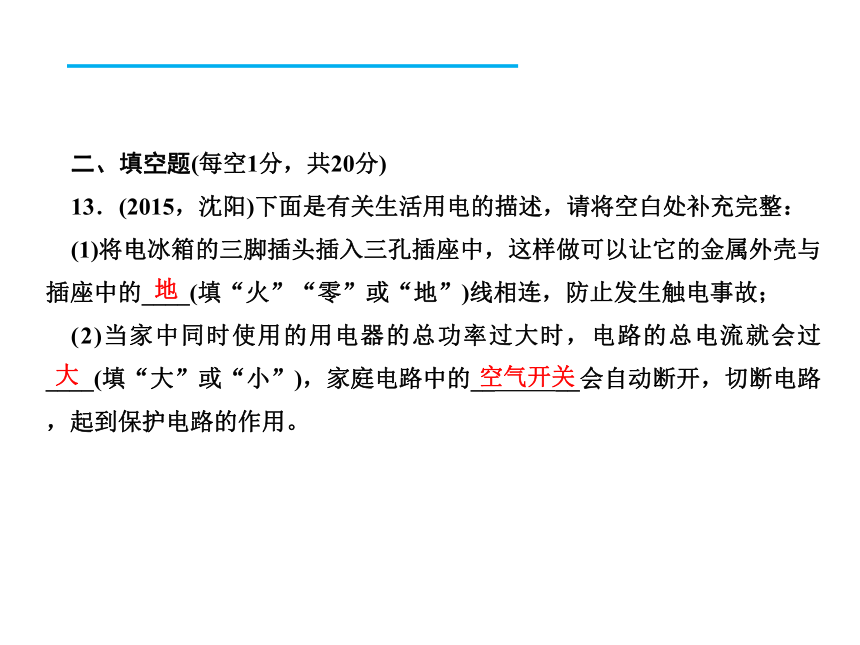

D．丁图中用湿手接触台灯的做法是正确的A二、填空题(每空1分，共20分)
13．(2015，沈阳)下面是有关生活用电的描述，请将空白处补充完整：
(1)将电冰箱的三脚插头插入三孔插座中，这样做可以让它的金属外壳与插座中的____(填“火”“零”或“地”)线相连，防止发生触电事故；
(2)当家中同时使用的用电器的总功率过大时，电路的总电流就会过____(填“大”或“小”)，家庭电路中的__ __会自动断开，切断电路，起到保护电路的作用。地大空气开关14．有关资料表明：人体出汗或潮湿时的电阻为200Ω～800Ω；人体中的电流超过30mA时将会造成生命危险，若某人身体潮湿时的电阻为500Ω，则当他接触电压为220V的照明电路时，通过他的电流为____mA。请根据计算结果为下图配上解说词：__ __。440不要用湿手扳开关15．小华在家开着空调看电视，妈妈打开电饭锅做饭时，家里的自动空气开关“跳闸”了，则“跳闸”的原因可能是__ __。根据小华家自动空气开关上的铭牌，如图所示，他家的电路允许使用的用电器总功率最大为____W。
16．(2015，新疆)家庭中的电灯、电视机等用电器大多是____联在电路中的；为了防止因漏电而发生触电事故，有金属外壳的家用电器，外壳一定要__ __；家用电器在一段时间内消耗的电能用__ __来测量。用电器的总功率过大2200并接地电能表17．(2015，吉林)改装电路时不小心使火线和零线直接连通会造成____，导致电路中的____非常大，产生大量的热，使导线的温度升高，很容易造成火灾。
18．如图所示，是某同学家中烧水时的电水壶的接线示意图。电水壶在正常工作情况下，“L”和“N”两根导线之间的电压为____V；若用试电笔去接触“L”和“N”两根导线，其中能使验电笔内的氖管发红光的导线是____(填“L”和“N”)。短路电流220L19．在家庭电路中电灯、插座、电视机的连接方式是__ __(填“串联”或“并联”)。用电器越多电路中的总电流__ __(填“越大”或“越小”)，为了避免导线过热而烧坏，在电路中要__ __(填“串联”或“并联”)熔丝，实际线路中发生接触不良也是很危险的，应尽量避免，下图是两种硬导线与螺钉压按式接线柱接法(箭头方向表示拧紧螺钉的方向)，其中不容易造成接触不良的是____(填“甲”或“乙”)。并联越大串联甲20．(2015，威海)如图所示，闭合开关，电灯不亮，用试电笔接触D点时氖管发光，接触E点时不发光，说明D、E间____，若试电笔接触A至F各点都发光，说明__ __。三、作图与简答题(5分＋6分＝11分)
21．(2015，广元)科研人员制成“光控开关”(能在天黑时自动闭合，天亮时自动断开)和“声控开关”(能在有声音发出时自动闭合，无声时自动断开)。请将图中的光控开关、声控开关、灯泡用笔画线代替导线正确连入电路，设计出只有在天黑且有声音时灯才亮的自动控制安全电路，并同时安装一个不受开关控制的三孔插座。断路进户零线断路22．(2015，烟台)如图所示，商场中，一位卖微波炉的售货员和一位顾客产生了不同意见，售货员说，微波炉很省电，用它加热食品花不了多少电费；顾客说，微波炉很费用，他家的微波炉一开就“烧保险”，他们各自是从什么角度说的？请你用科学术语说明微波炉一开就“烧保险”的原因。解：售货员是从电能角度说的，顾客是从电功率角度说的；
接入微波炉后，电路的功率变大，由I＝P/U，在电压一定时，干路的电流过大，造成微波炉一开就烧保险。四、综合应用题(9分＋9分＋15分＝33分)23．(2015，浙江)小科家有几盏相同的照明灯，如图甲所示，按要求连接在家庭电路上，并由一个开关控制。
(1)取下任何一个灯泡后，闭合开关，其余的灯仍能发光，则这几盏灯之间是____联的，断开开关，装上灯泡；
(2)小科觉得连接灯泡的金属导线没有用绝缘材料包裹，可能有安全隐患。如果照明灯的额定电压是220V，要辨别连接灯泡的两根金属导线中与火线相连的一根，请写出检测工具及步骤；
(3)小科用第(2)题的检测方法也无法辨别，于是怀疑照明灯的额定电压不是220V，观察灯泡外包装，上面有如图乙所示信息，请你对这种接线方法的安全性进行分析。并解：(2)检测工具：测电笔。
检测步骤：①闭合开关使灯泡正常工作；
②用测电笔对连接灯泡的两根金属导线分别进行检测。 　
(3)从灯泡的铭牌中可以发现，该灯泡的额定电压为12V，而12V的电压对人体是安全的，但如果导线没有用绝缘材料包裹，很容易在意外情况下被短路，造成火灾等事故。 24．如图所示是家庭电路的一部分。电能表的电流规格是“10(40) A”，L是“220V　22W”的节能灯，插座上接入“220V　220W”的电视机(图中未画出)。灯和电视机同时工作，求：(1)通过电能表的电流；
(2)连续工作4 h消耗多少kW·h的电能；
(3)该电路中还能接入的用电器的最大功率。(2)连续工作4h消耗电能W＝Pt＝0.242kW×4h＝0.968kW·h
(3)电路可接入用电器的总功率P总＝UI＝220V×40A＝8800W，电路中还能接入用电器的最大功率P最大＝P总－P＝8800W－242W＝8558W25．如图甲是家用插线板。(1)在乙图画出插线板内部开关和两插座的连线，并接入家庭电路，要求：①插线板上的开关可同时控制两插座的通、断；②开关接通时两插座都能提供220V电压；25．如图甲是家用插线板。(2)把“220V　1100W”的电暖气插入插座，在额定电压下工作：①流过电暖气的电流多大？②电暖气的电阻多大？③电暖气多少小时消耗2.2kW·h的电能？④电暖气通过导线连到电路，为什么电暖气工作时放出大量热，而与其连接的导线却几乎不发热？(2)①因为P＝UI，则I＝P/U＝1100W/220V＝5A　
