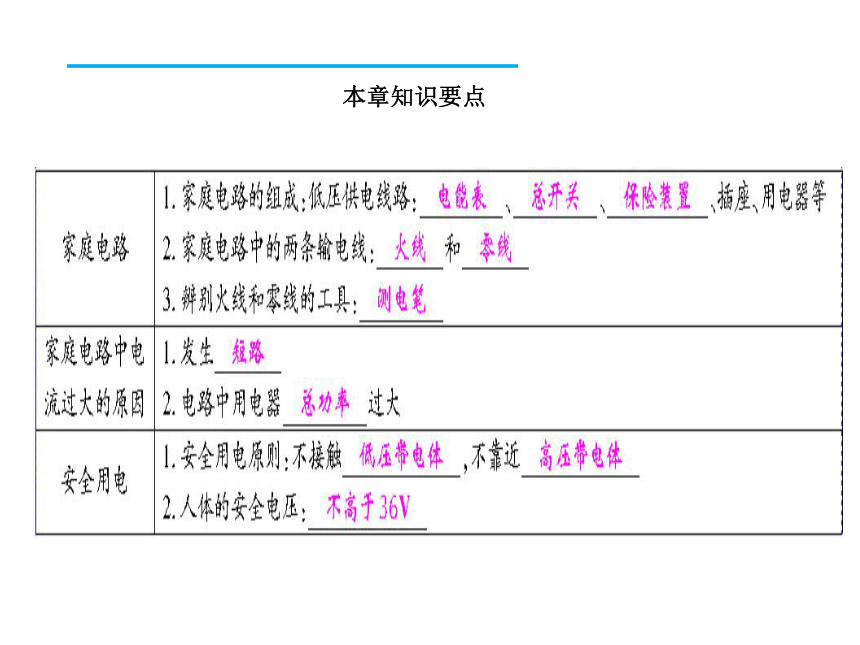

课件12张PPT。本章知识要点【典例剖析】

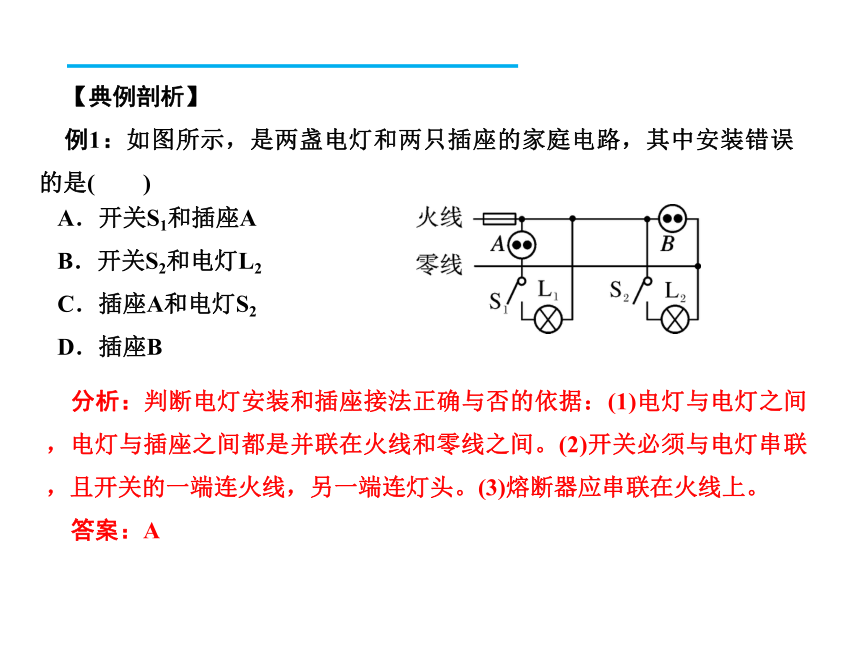

例1：如图所示，是两盏电灯和两只插座的家庭电路，其中安装错误的是(　　)A．开关S1和插座A　　　
B．开关S2和电灯L2
C．插座A和电灯S2
D．插座B分析：判断电灯安装和插座接法正确与否的依据：(1)电灯与电灯之间，电灯与插座之间都是并联在火线和零线之间。(2)开关必须与电灯串联，且开关的一端连火线，另一端连灯头。(3)熔断器应串联在火线上。

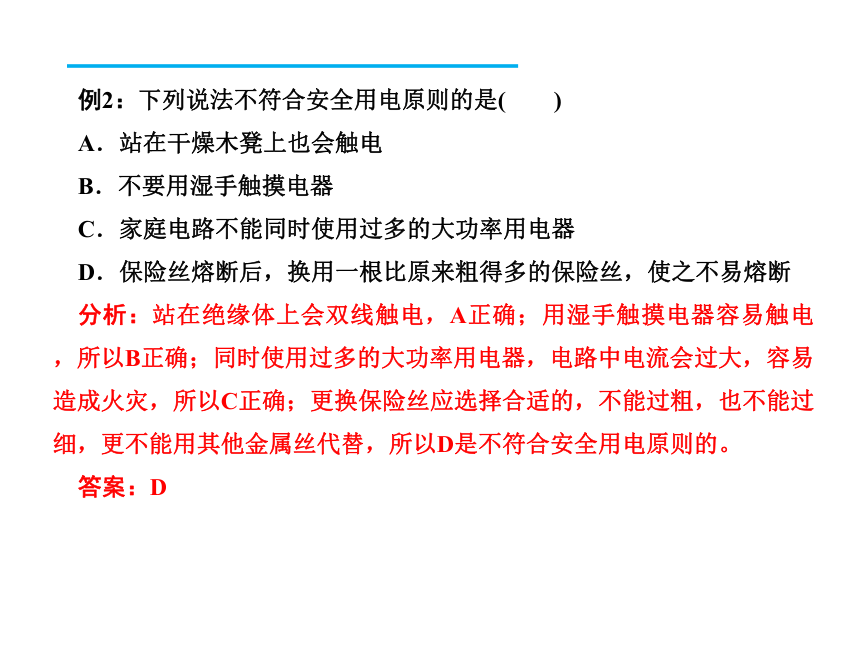

答案：A例2：下列说法不符合安全用电原则的是(　　)
A．站在干燥木凳上也会触电
B．不要用湿手触摸电器
C．家庭电路不能同时使用过多的大功率用电器
D．保险丝熔断后，换用一根比原来粗得多的保险丝，使之不易熔断
分析：站在绝缘体上会双线触电，A正确；用湿手触摸电器容易触电，所以B正确；同时使用过多的大功率用电器，电路中电流会过大，容易造成火灾，所以C正确；更换保险丝应选择合适的，不能过粗，也不能过细，更不能用其他金属丝代替，所以D是不符合安全用电原则的。
答案：D【考点分类训练】

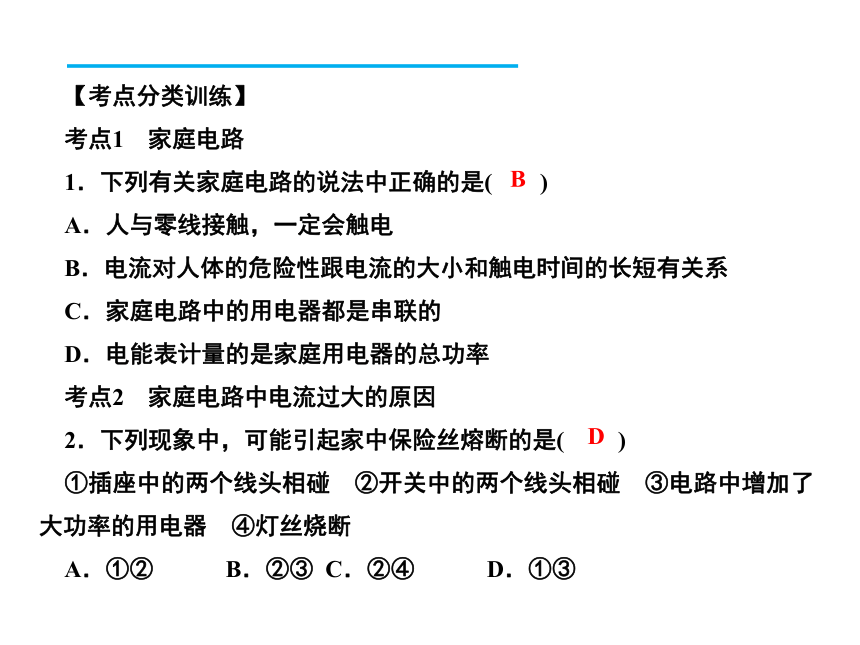

考点1　家庭电路
1．下列有关家庭电路的说法中正确的是( )
A．人与零线接触，一定会触电
B．电流对人体的危险性跟电流的大小和触电时间的长短有关系
C．家庭电路中的用电器都是串联的
D．电能表计量的是家庭用电器的总功率
考点2　家庭电路中电流过大的原因
2．下列现象中，可能引起家中保险丝熔断的是( )
①插座中的两个线头相碰　②开关中的两个线头相碰　③电路中增加了大功率的用电器　④灯丝烧断

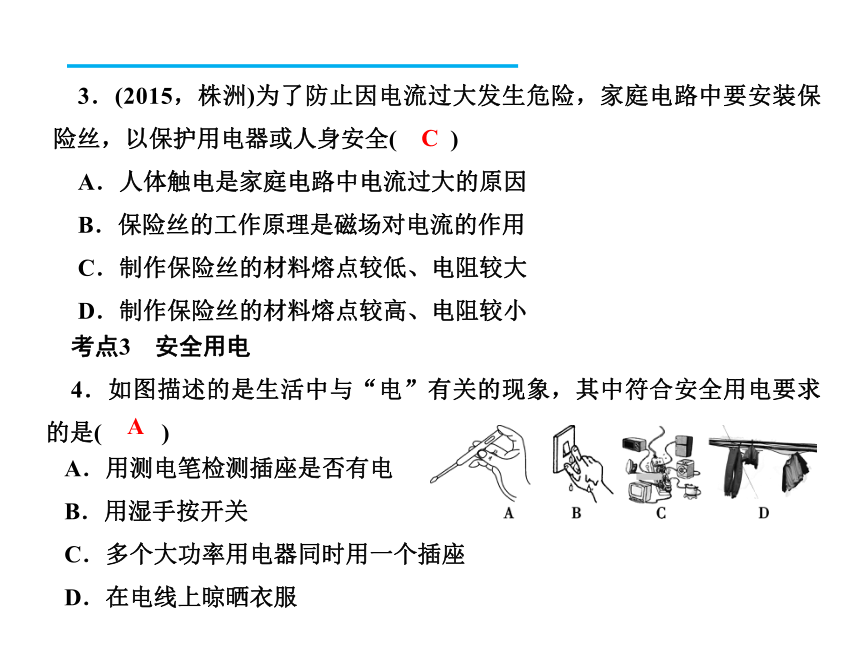

A．①②　　　B．②③ C．②④　　　D．①③BD3．(2015，株洲)为了防止因电流过大发生危险，家庭电路中要安装保险丝，以保护用电器或人身安全( )
A．人体触电是家庭电路中电流过大的原因
B．保险丝的工作原理是磁场对电流的作用
C．制作保险丝的材料熔点较低、电阻较大
D．制作保险丝的材料熔点较高、电阻较小考点3　安全用电
4．如图描述的是生活中与“电”有关的现象，其中符合安全用电要求的是( )A．用测电笔检测插座是否有电
B．用湿手按开关
C．多个大功率用电器同时用一个插座
D．在电线上晾晒衣服CA【综合训练】
1．关于家庭电路，下列说法中不正确的是( )
A．家庭电路中总电流过大，是由于电路中用电器的实际功率过大引起的
B．空气开关跳闸后，复位时又立即跳起，这可能是电路中有短路现象
C．闭合室内照明电路开关，发现灯泡不亮，测电笔接触灯座两接线柱氖管均发光，则故障是零线断路
D．用电高峰时期，家里的白炽灯泡比正常发光时要暗一些，这是因为并联用电器增多，家用电器的实际功率减小
2．如图所示的家庭电路中，a是保险丝，b为两孔插座，e为三孔插座，其中接错的元件是( )A．a和d　 　B．b和c
C．c和d　 　D．a和bAD3．李敏家的灯不亮了，他用试电笔检查时发现试电笔的氖管仍能发光，保险丝和灯泡都完好，分析发生此故障的原因是( )
A．停电了
B．进户的火线断了
C．火线与零线相碰了
D．零线断了
4．小惠家主要的家用电器及其功率如下：照明用灯4盏各40W、电视机1台150W、电冰箱1台130W、洗衣机1台200W、电熨斗1台300W、吸油烟机1台80W、空调1台1500W，共计总功率2520W，请你为小惠家选购一只合适的电能表( )
A．“220V　5A” B．“220V　10A”
C．“20V　15A” D．“220V　40A”DD5．家庭电路中需要安装一个“一开三孔”开关(即一个开关和一个三孔插座连在一起)，要求插座能单独使用，开关能控制台灯且符合安全用电原则。从实物正面观察，如图所示的几种接线中符合要求的是( )6．在给家庭电路布线时，电工师傅通常选择红、黄、绿(蓝)三种颜色绝缘皮的导线，其中黄色作为接地线，绿(蓝)色作为零线，红色则作为____线。给大功率用电器供电的导线，应该选择横截面积较____(填“大”或“小”)的铜芯导线，目的是为了____导线的电阻(填“增大”或“减小”)。当导线或家用电器(如电视机、微波炉、电脑等)着火时，应首先____电源。C火大减小切断7．CCTV“广而告之”栏目曾播放过一段公益广告(如图)，图中的电视机与其它用电器是____联连接的。通过插座接入电路的用电器同时工作时，电路中消耗的总功率过大，引起干路中的电流____，根据焦耳定律可知，干路上的电流产生过多的____，使导线的温度急剧升高，从而烧坏插座和干路的导线，容易引起火灾。8．如图所示，闭合开关，电灯发光，试电笔接触D点时氖管____；断开开关，用试电笔接触D点时氖管__ __，接触B点时氖管__ __(均填“发光”或“不发光”)。并过大热量发光不发光发光9．如图所示，是小彤家的部分电路，她关闭了家中其他用电器，将一个装满水的电热水壶的三脚插头插入插座，测得烧开一壶水的时间是5min，消耗的电能是3×105J。已知电热水壶发热电阻丝的阻值为40Ω。(不考虑温度对电阻的影响)求：
(1)导线E通过插孔与电热水壶的什么部分相连？其目的是什么？
(2)此时火线与零线间的实际电压是多少？
(3)接着她闭合开关S，使一只标有“220V　100W”的白炽灯泡L发光，此时灯泡的实际电功率为多少？解：(1)导线E与电热水壶的金属外壳相连接，目的是防止发生漏电时，金属外壳带电，人接触它有触电危险。　　(3)由灯的铭牌可求灯丝电阻RL＝U2/P＝(220V)2/100W＝484Ω，灯的实际功率PL＝U′2/R＝(200V)2/484Ω≈82.6W
