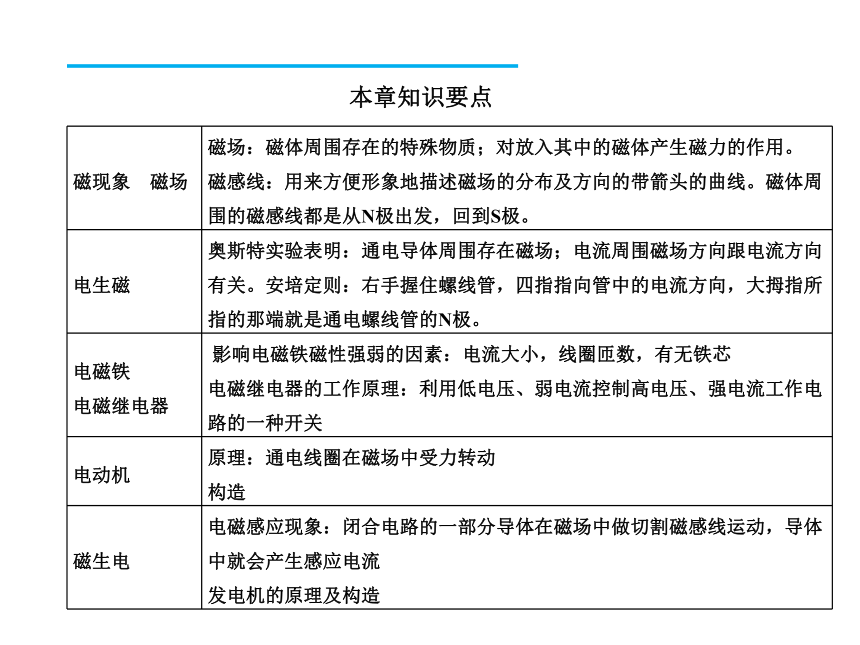

课件12张PPT。本章知识要点【典例剖析】
例：下列说法正确的是(　　)
A．磁感线是磁场中真实存在的曲线
B．在用磁感线描述磁场时，磁感线都是从磁体的S极出发，回到N极
C．小磁针的N极在任何情况下都指向地理的南极
D．物理学中，把小磁针静止时N极所指的方向规定为该点磁场的方向
分析：物理学中，用磁感线可以形象直观地描述磁体周围磁场分布情况，磁感线是假想的曲线，并不是真实存在的。磁体周围的磁感线都是从磁体的北极出发回到南极，磁体周围某点的磁场方向总是与该点的磁感应线方向一致；另一种表示磁场方向方法是使小磁针静止时N极指向作为该点的磁场方向，地球本身是一个大磁体，地磁南极在地理北极附近，所以在地面上小磁针静止N极指向地理的北极。
答案：D【考点分类训练】

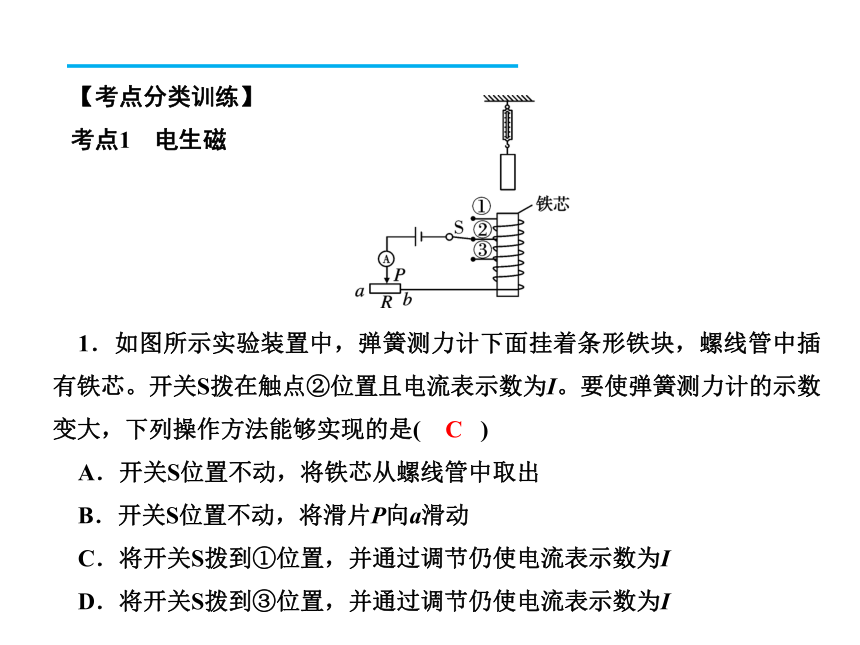

考点1　电生磁1．如图所示实验装置中，弹簧测力计下面挂着条形铁块，螺线管中插有铁芯。开关S拨在触点②位置且电流表示数为I。要使弹簧测力计的示数变大，下列操作方法能够实现的是( )
A．开关S位置不动，将铁芯从螺线管中取出
B．开关S位置不动，将滑片P向a滑动
C．将开关S拨到①位置，并通过调节仍使电流表示数为I
D．将开关S拨到③位置，并通过调节仍使电流表示数为IC考点2　磁生电

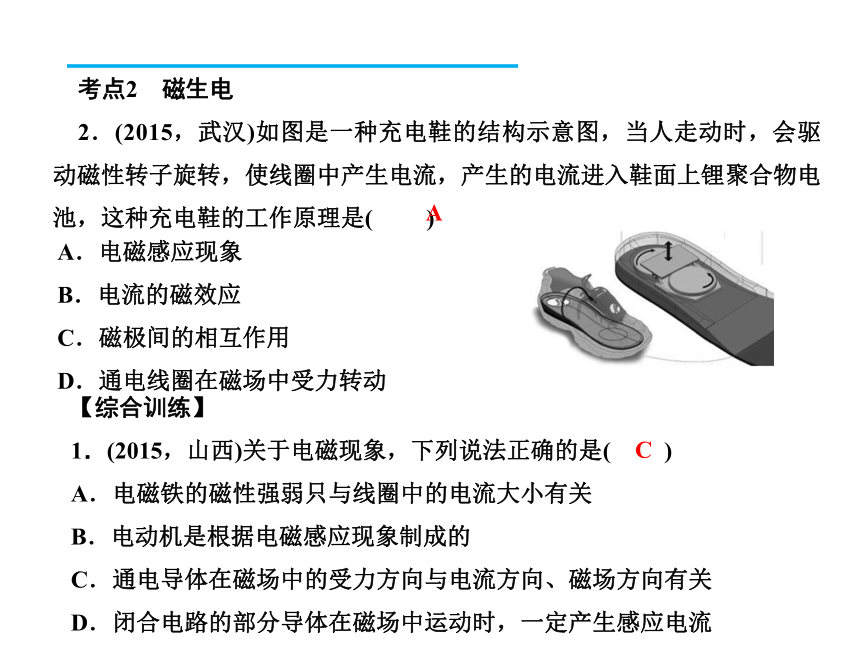

2．(2015，武汉)如图是一种充电鞋的结构示意图，当人走动时，会驱动磁性转子旋转，使线圈中产生电流，产生的电流进入鞋面上锂聚合物电池，这种充电鞋的工作原理是( )A．电磁感应现象
B．电流的磁效应
C．磁极间的相互作用
D．通电线圈在磁场中受力转动【综合训练】
1．(2015，山西)关于电磁现象，下列说法正确的是( )
A．电磁铁的磁性强弱只与线圈中的电流大小有关
B．电动机是根据电磁感应现象制成的
C．通电导体在磁场中的受力方向与电流方向、磁场方向有关

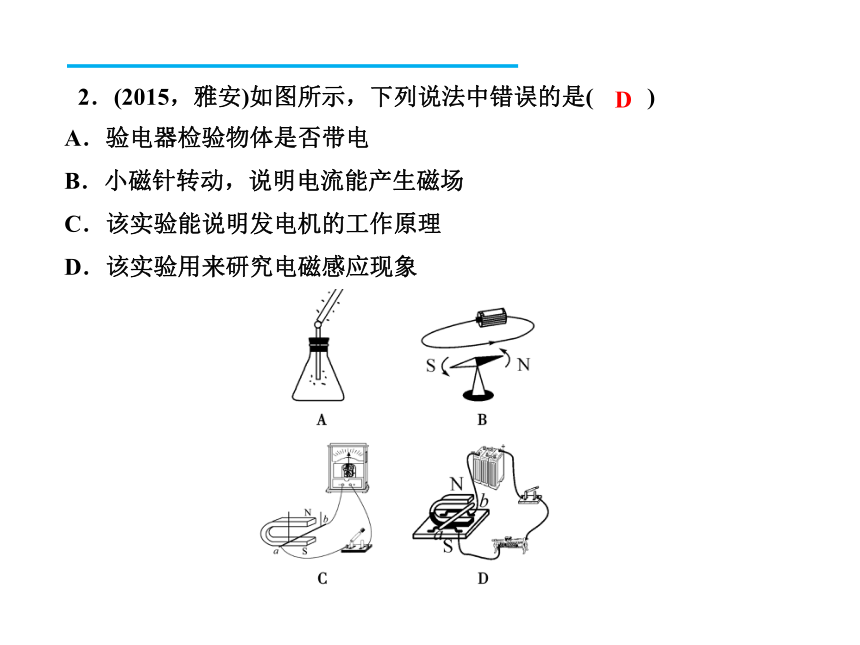

D．闭合电路的部分导体在磁场中运动时，一定产生感应电流AC2．(2015，雅安)如图所示，下列说法中错误的是( )A．验电器检验物体是否带电
B．小磁针转动，说明电流能产生磁场
C．该实验能说明发电机的工作原理
D．该实验用来研究电磁感应现象D3．(2015，深圳)对下列现象的描述不合理的是( )?
A．甲：奥斯特实验说明通电导体周围存在着磁场
B．乙：闭合开关，小磁针静止后会指向如图所示位置
C．丙：利用这个装置可以探究“电磁感应”现象
D．丁：电流相同，电磁铁磁性随线圈匝数增加而增强B4．(2015，南昌)如图所示，是一个磁信息阅读器。只要将磁卡刷过，检测头中就会产生感应电流，便能得到相应的信息。以下电器件中工作原理与此相似的是( )?
A．扬声器 B．发电机
C．电磁继电器 D．电铃B5．(2015，怀化)如图所示，在探究电磁铁的磁性强弱与什么因素有关实验中，下列说法中正确的是( )?
A．把滑动片向左滑动时，磁性减弱
B．把滑片向左滑动时，磁性增强
C．若增加线圈匝数，磁性将减弱
D．若改变电流的方向，磁性将增强6．(2015，广州)如图所示，线圈abcd位于磁场中，K与1接通时，ab段导线受磁场力F的方向向上；当K改为与2接通时，ab段导线受磁场力( )?
A．方向向下
B．方向向上
C．为零，因为电源反接
D．为零，因为电路一定是断路BA7．(2015，大连)如图所示，闭合开关S，通电螺线管右侧的小磁针静止时，小磁针的N极指向左。则电源的右端为____极。若使通电螺线管的磁性增强，滑动变阻器的滑片P应向____端移动。8．(2015，泸州)如图所示，闭合开关使螺线管通电，A螺线管的上端相对于磁体的____极，可以观察到左边弹簧____，右边弹簧____。(后两空填“伸长”“不变”或“缩短”)正右N伸长缩短9．如图所示，在磁场中放入一个单匝线圈，并按图中所示的方向通入电流。(1)画出磁感线的方向；(画出一条即可)
(2)通电线圈受到磁场力的作用的边是____和____(填“ab”“bc”“cd”或“ad”)，受力的作用方向相反的原因是__ __，线圈在这样的两个方向相反力的作用下，产生的效果是__ __；
(3)通电线圈在磁场中不会受到磁场力的作用的边是____和____(填“ab”“bc”“cd”或“ad”)，其原因是__ __。abcd磁感线方向相同，但电流方向相反转动bcad电流方向与磁感线方向平行10．如图的线圈abcd位于磁场中：
(1)通电后，cd段导线的电流方向__ __(填“由c到d”或“由d到c”)；
(2)cd段导线受磁场力的方向如图所示，在图中画出导线ab受磁场力的方向。由c到d
