2016-2017学年九年级物理新人教版全册专题课件：第20章电与磁

课件17张PPT。【专题概述】

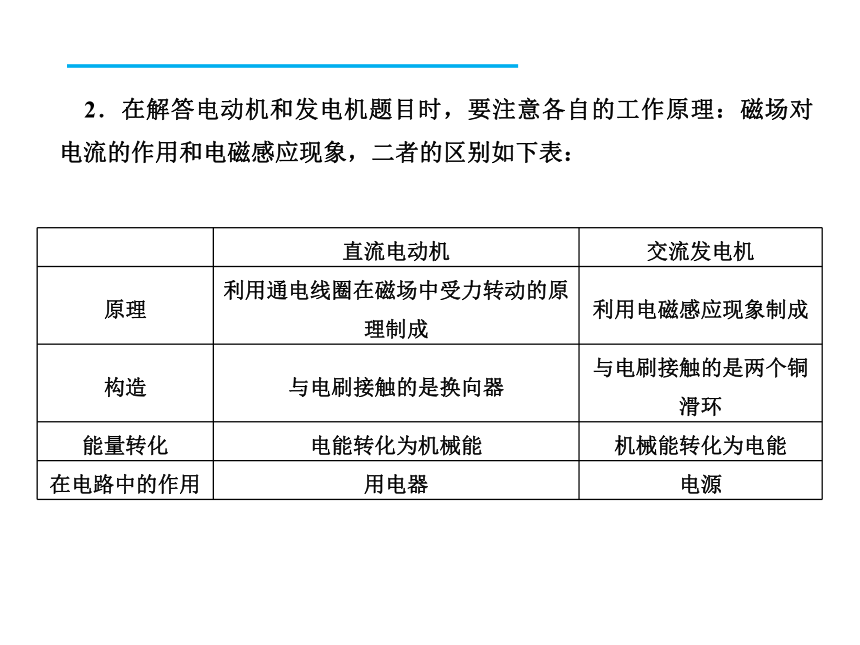

电和磁之间的区别与联系是本章的重点内容之一，其中直流电动机和交流发电机的区别、电磁感应现象和通电导体在磁场中受力情况的区别是最易出错、易混淆的地方，也是考查的热点。1．在磁场对通电导体的作用实验和电磁感应实验中，区别原理图时看有无电源，有电源的是磁场对通电导体的作用实验，无电源的是电磁感应实验。前者受力方向与电流方向和磁场方向有关，电流方向或磁场方向改变，受力方向也跟着改变；后者感应电流的方向与导体运动方向和磁感线方向有关，若后面两个方向中的一个方向发生改变，则感应电流方向发生改变，如果这两个方向同时改变，则感应电流的方向不变。2．在解答电动机和发电机题目时，要注意各自的工作原理：磁场对电流的作用和电磁感应现象，二者的区别如下表：【专项训练】
类型一：电生磁
1．在下图中，开关闭合后磁感线的形状如图所示，请标出磁铁的磁极和磁感线的方向并绕制它。2．如图所示，当开关闭合后，下列说法正确的是( )
A．螺线管的下端是S极
B．小磁针将转动，静止后N极向下
C．小磁针将转动，静止后S极向下
D．当滑动变阻器的滑片向右滑动时，螺线管的磁性增强B类型二：电动机

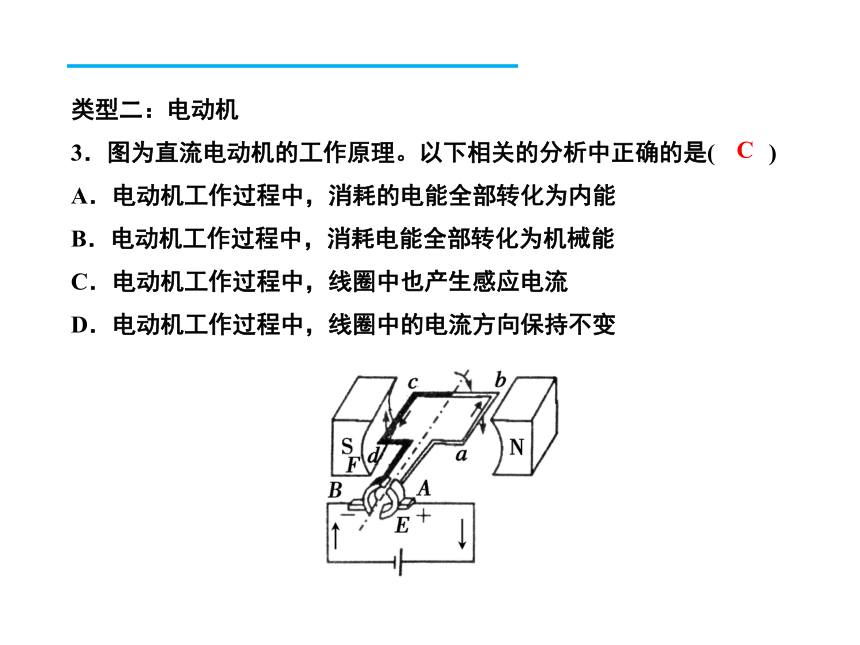

3．图为直流电动机的工作原理。以下相关的分析中正确的是( )
A．电动机工作过程中，消耗的电能全部转化为内能
B．电动机工作过程中，消耗电能全部转化为机械能
C．电动机工作过程中，线圈中也产生感应电流
D．电动机工作过程中，线圈中的电流方向保持不变C类型三：磁生电
4．王斌同学根据如图所示的原理，做了一台小型风力发电机，用以辅助照明，发电机工作时，发现灯泡较暗，下列措施不能增加灯泡亮度的是( )
A．把铜线圈换成铁线圈
B．换用磁性较强的磁体
C．换高线圈的转动速度
D．换用匝数较多的线圈A类型四：电和磁的联系
5．下列四幅图，对应的说法正确的是( )A．如图甲，通电导线周围存在磁场，将小磁针移走，该磁场消失
B．如图乙，闭合开关，通电螺线管左端为N极
C．如图丙，闭合开关，保持电流方向不变，对调磁体的N、S极，导体的运动方向不变
D．如图丁，闭合开关，只要导体在磁场中运动，电路中就一定会有感应电流B【综合训练】?
1．(2015，荆门)如图所示，闭合开关S，弹簧测力计的示数增大。下列分析正确的是( )
A．c端是S极，a是电源的正极
B．c端是N极，a是电源的负极
C．若滑动变阻器的滑片向右滑动，弹簧测力计示数增大
D．若将电源正负极接线的位置对调，弹簧测力计示数增大B2．下列装置中利用电磁感应现象制成的是( )BA．P的右端是N极，Q的左端是S极，它们相互吸引
B．P的右端是S极，Q的左端是S极，它们相互排斥
C．P的右端是N极，Q的左端是N极，它们相互排斥
D．P的右端是S极，Q的左端是N极，它们相互吸引3．(2015，烟台)如图所示，电磁铁P和Q通电后( )B4．(2015，宿迁)下图所示的四个实验中，能说明电动机工作原理的是( )A5．(2015，无锡)蓄电池正负极标志模糊不清，以下四组器材中，无法判断蓄电池正负极的是( )
A．开关、螺线管、小磁针、若干导线
B．开关、小灯泡、电流表、若干导线
C．开关、小灯泡、滑动变阻器、若干导线
D．开关、电压表、若干导线6．如图所示，把一个安在家庭电路中正在发光的灯泡放到如图所示的磁体中间，发现灯丝晃动。关于这种现象，下列说法中正确的是( )
A．灯丝晃动是因为灯丝是钨制成的，能够被磁体吸引
B．该现象中，内能转化为机械能
C．灯丝晃动是因为磁场对通电导体的作用
D．利用该现象原理可以制成发电机CC7．如图所示的四个装置，关于它们的说法中错误的是( )?
A．图a可用来演示电磁感应现象
B．图b可用来演示电流的磁效应
C．图c中螺线管的右端是N极
D．图d可用来演示发电机的工作原理D(1)让导体棒ab水平向左运动时，灵敏电流计指针向右偏转；导体棒ab水平向右运动时，指针向左偏转，说明感应电流的方向与__ __有关；
(2)让导体棒ab水平向右缓慢运动时，灵敏电流计的指针向左偏转的角度较小；导体棒ab水平向右快速运动时，灵敏电流计的指针向左偏转的角度较大。说明感应电流的大小与__ __有关；
(3)让导体棒ab沿竖直方向上下运动时，电路中____感应电流产生；8．如图所示，将一根导体棒ab的两端用细导线与灵敏电流计组成一个闭合电路，并用绝缘细线悬挂起来放在U形磁铁的磁场中。导体的运动方向导体切割磁感线的速度没有(4)下列电器中，应用电磁感应原理制成的是____。
A．电铃 　　 B．电风扇
C．动圈式话筒 　　D．动圈式扬声器C
