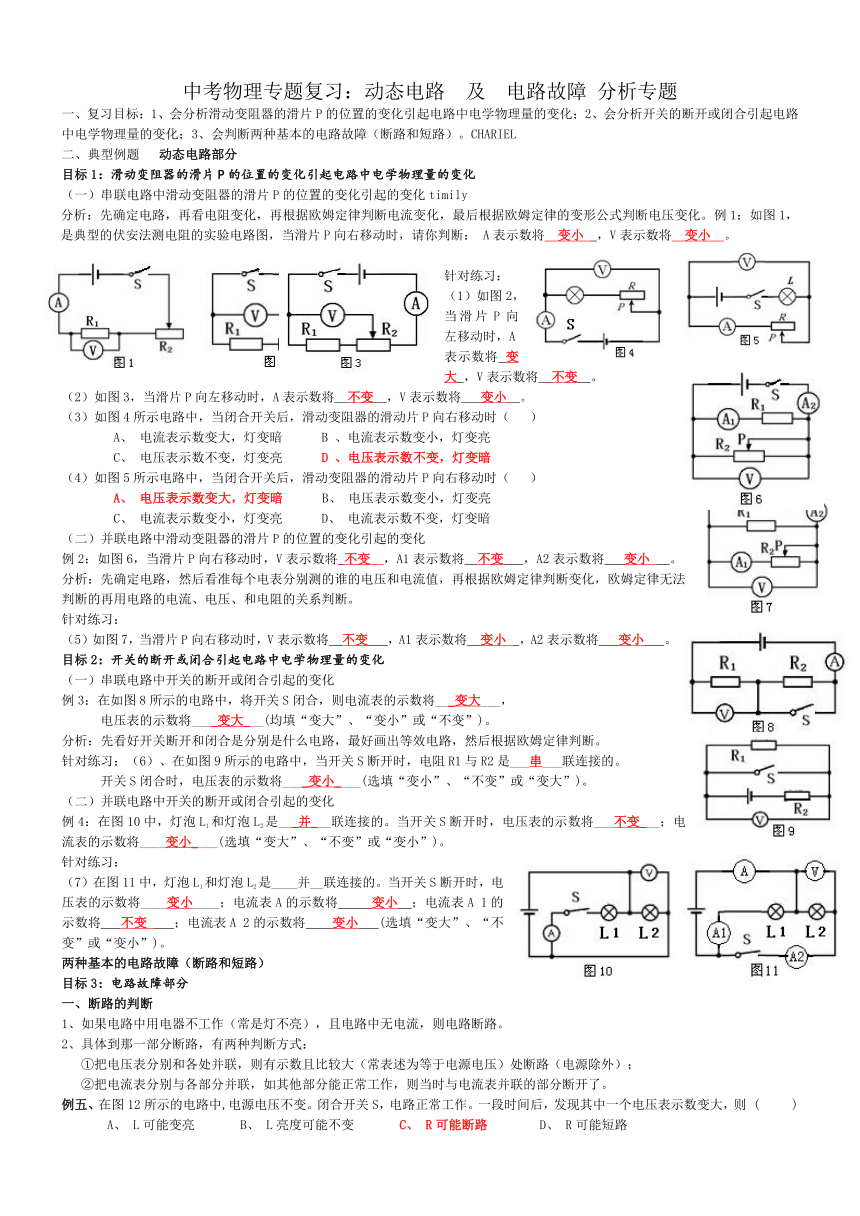

中考物理专题复习：动态电路及电路故障分析专题

中考物理专题复习：动态电路
及
电路故障
分析专题
一、复习目标：1、会分析滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化；2、会分析开关的断开或闭合引起电路中电学物理量的变化；3、会判断两种基本的电路故障（断路和短路）。CHARIEL
二、典型例题
动态电路部分
目标1：滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化
（一）串联电路中滑动变阻器的滑片P的位置的变化引起的变化timily
分析：先确定电路，再看电阻变化，再根据欧姆定律判断电流变化，最后根据欧姆定律的变形公式判断电压变化。例1：如图1，是典型的伏安法测电阻的实验电路图，当滑片P向右移动时，请你判断：
A表示数将
变小
，V表示数将
变小
。
针对练习：
（1）如图2，当滑片P向左移动时，A表示数将
变大
，V表示数将
不变
。
（2）如图3，当滑片P向左移动时，A表示数将
不变
，V表示数将
变小
。
（3）如图4所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（
）
A、
电流表示数变大，灯变暗
B
、电流表示数变小，灯变亮
C、
电压表示数不变，灯变亮
D
、电压表示数不变，灯变暗
（4）如图5所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（
）
A、
电压表示数变大，灯变暗
B、
电压表示数变小，灯变亮
C、
电流表示数变小，灯变亮
D、
电流表示数不变，灯变暗
（二）并联电路中滑动变阻器的滑片P的位置的变化引起的变化
例2：如图6，当滑片P向右移动时，V表示数将
不变
，A1表示数将
不变
，A2表示数将
变小
。
分析：先确定电路，然后看准每个电表分别测的谁的电压和电流值，再根据欧姆定律判断变化，欧姆定律无法判断的再用电路的电流、电压、和电阻的关系判断。
针对练习：
（5）如图7，当滑片P向右移动时，V表示数将
不变
，A1表示数将
变小
，A2表示数将
变小
。
目标2：开关的断开或闭合引起电路中电学物理量的变化
（一）串联电路中开关的断开或闭合引起的变化
例3：在如图8所示的电路中，将开关S闭合，则电流表的示数将___变大___，
电压表的示数将____变大___(均填“变大”、“变小”或“不变”)。
分析：先看好开关断开和闭合是分别是什么电路，最好画出等效电路，然后根据欧姆定律判断。
针对练习：（6）、在如图9所示的电路中，当开关S断开时，电阻R1与R2是___串___联连接的。
开关S闭合时，电压表的示数将____变小____(选填“变小”、“不变”或“变大”)。
（二）并联电路中开关的断开或闭合引起的变化
例4：在图10中，灯泡L1和灯泡L2是___并___联连接的。当开关S断开时，电压表的示数将___不变___；电流表的示数将____变小____(选填“变大”、“不变”或“变小”)。
针对练习：
（7）在图11中，灯泡L1和灯泡L2是____并__联连接的。当开关S断开时，电压表的示数将____变小____；电流表A的示数将
变小
；电流表A
1的示数将
不变
；电流表A
2的示数将
变小
(选填“变大”、“不变”或“变小”)。
两种基本的电路故障（断路和短路）
目标3：电路故障部分
一、断路的判断
1、如果电路中用电器不工作（常是灯不亮），且电路中无电流，则电路断路。
2、具体到那一部分断路，有两种判断方式：
①把电压表分别和各处并联，则有示数且比较大（常表述为等于电源电压）处断路（电源除外）；
②把电流表分别与各部分并联，如其他部分能正常工作，则当时与电流表并联的部分断开了。
例五、在图12所示的电路中,电源电压不变。闭合开关S，电路正常工作。一段时间后，发现其中一个电压表示数变大，则
(
)
A、
L可能变亮
B、
L亮度可能不变
C、
R可能断路
D、
R可能短路

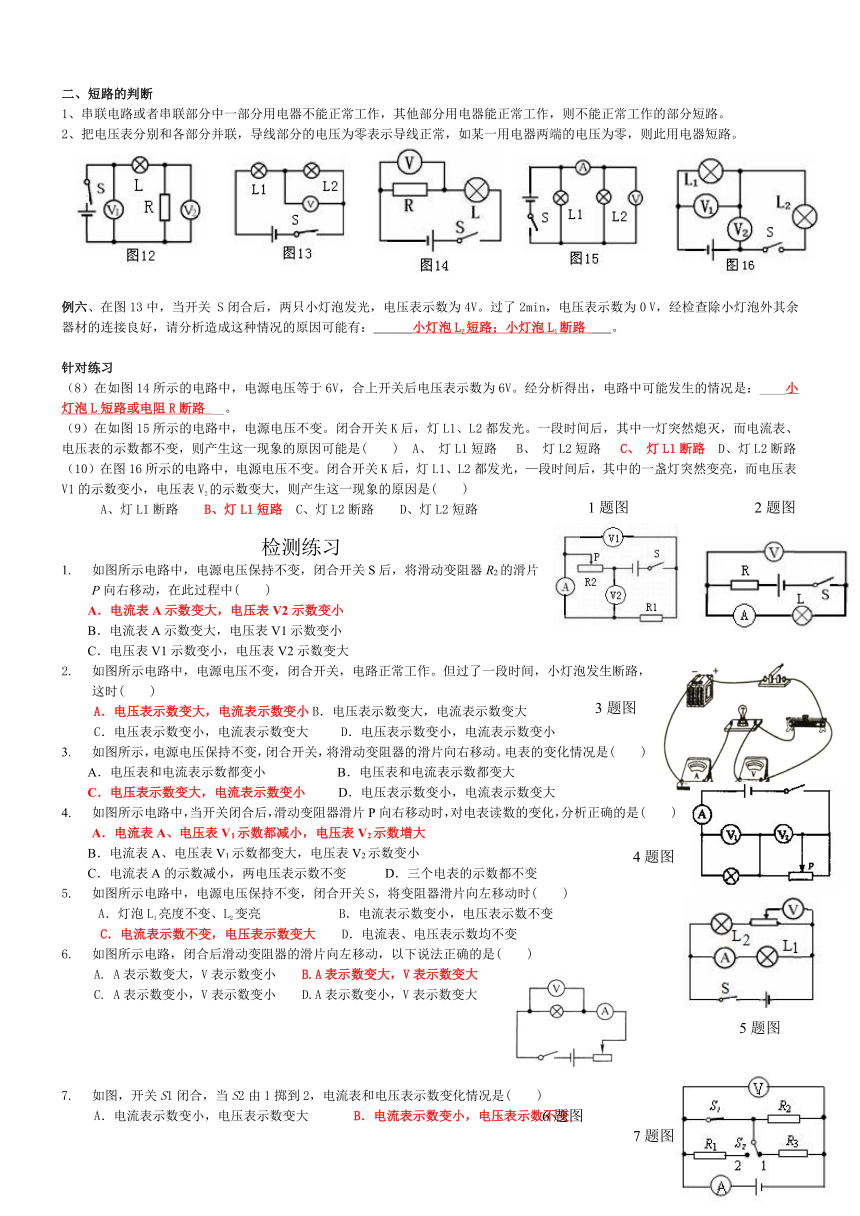

二、短路的判断
1、串联电路或者串联部分中一部分用电器不能正常工作，其他部分用电器能正常工作，则不能正常工作的部分短路。
2、把电压表分别和各部分并联，导线部分的电压为零表示导线正常，如某一用电器两端的电压为零，则此用电器短路。
例六、在图13中，当开关
S闭合后，两只小灯泡发光，电压表示数为4V。过了2min，电压表示数为0
V，经检查除小灯泡外其余器材的连接良好，请分析造成这种情况的原因可能有：
小灯泡L2短路；小灯泡L1断路
。
针对练习
（8）在如图14所示的电路中，电源电压等于6V，合上开关后电压表示数为6V。经分析得出，电路中可能发生的情况是：____小灯泡L短路或电阻R断路
__。
（9）在如图15所示的电路中，电源电压不变。闭合开关K后，灯L1、L2都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是(
)
A、
灯L1短路
B、
灯L2短路
C、
灯L1断路
D、灯L2断路
（10）在图16所示的电路中，电源电压不变。闭合开关K后，灯L1、L2都发光，—段时间后，其中的一盏灯突然变亮，而电压表V1的示数变小，电压表V2的示数变大，则产生这一现象的原因是(
)
A、灯L1断路
B、灯L1短路
C、灯L2断路
D、灯L2短路
检测练习
如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向右移动，在此过程中(
)
A．电流表A示数变大，电压表V2示数变小
B．电流表A示数变大，电压表V1示数变小
C．电压表V1示数变小，电压表V2示数变大
如图所示电路中，电源电压不变，闭合开关，电路正常工作。但过了一段时间，小灯泡发生断路，这时(
)
A．电压表示数变大，电流表示数变小B．电压表示数变大，电流表示数变大
C．电压表示数变小，电流表示数变大
D．电压表示数变小，电流表示数变小
如图所示，电源电压保持不变，闭合开关，将滑动变阻器的滑片向右移动。电表的变化情况是(
)
A．电压表和电流表示数都变小
B．电压表和电流表示数都变大
C．电压表示数变大，电流表示数变小
D．电压表示数变小，电流表示数变大
如图所示电路中，当开关闭合后，滑动变阻器滑片P向右移动时，对电表读数的变化，分析正确的是(
)
A．电流表A、电压表V1示数都减小，电压表V2示数增大
B．电流表A、电压表V1示数都变大，电压表V2示数变小
C．电流表A的示数减小，两电压表示数不变
D．三个电表的示数都不变
如图所示电路中，电源电压保持不变，闭合开关S，将变阻器滑片向左移动时(
)
A．灯泡L1亮度不变、L2变亮
B．电流表示数变小，电压表示数不变
C．电流表示数不变，电压表示数变大
D．电流表、电压表示数均不变
如图所示电路，闭合后滑动变阻器的滑片向左移动，以下说法正确的是(
)
A.
A表示数变大，V表示数变小　
B.A表示数变大，V表示数变大
C.
A表示数变小，V表示数变小　
D.A表示数变小，V表示数变大
如图，开关S1闭合，当S2由1掷到2，电流表和电压表示数变化情况是(
)
A．电流表示数变小，电压表示数变大
B．电流表示数变小，电压表示数不变
C．电流表示数变大，电压表示数不变
D．电流表示数不变，电压表示数变小
将光敏电阻
R、定值电阻
R0、电流表、电压表、开关和电源连接成如图所示电路．光敏电阻的阻值随光照强度的增大而减小．闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是(
)
A．
A表和V表示数均变小．
A表示数变大，V表示数变小
C．
A表示数变小，V表示数变大
D．
A表和V表示数均变大
如图所示电路中，闭合开关s，让开关S1和S2
断开，调节滑动变阻器的滑片P使其位于变阻器的最左端口处，此时灯泡L恰好正常发光，电流表A和电压表V均有示数。已知变阻器的总电阻大于灯泡L的电阻，以下判断正确的是(
)
A．若保持s1和s2断开，让P缓慢向右滑动，灯泡L有可能被烧毁
B．若保持P在a处不动，s1仍断开，闭合s2后，A表和V表示数均不变
C．若保持P在a处不动，s1仍断开，闭合S2后，A表和V表示数将变大
D．若保持S2断开，将P移至变阻器最右端b，再闭合S1后，A表和V表均仍有示数
如图所示电路中，R1、R2均为定值电阻，电源电压不变，闭合开关S1、S2，两电表均有示数。若断开开关S2，则(
)
A．电流表的示数变大，电压表的示数变小
B．电流表的示数变小，电压表的示数变大
C．电流表和电压表的示数都变小
D．电流表和电压表的示数都变大
如图，电源电压不变，R为定值电阻，闭合开关S，向左移动滑片P的过程中(
)
A．电压表示数变大．电流表示数变小
B．电压表示数变小，电流表示数变大
C．电压表示数变大，电流表示数变大
D．电压表示数不变，电流表示数变小
如图所示电路中，电源电压保持不变，闭合开关S1、S2，
两灯都发光；当把开关S2断开时，灯泡L1的亮度及电流表示数的变化情况是(
)
A．L1亮度增大，电流表示数不变
B．L1亮度不变，电流表示数不变
C．L1亮度不变，电流表示数变小2D．L1亮度减小，电流表示数变小
如图所示电路中，电源电压恒定不变，当开关S闭合时(
)
A.电压表示数变小，电流表示数变小，灯变暗
B.电压表示数变大，电流表示数变大，灯变亮
C.电压表示数不变，电流表示数不变，灯的亮度不变
D.电压表示数不变，电流表示数变小，灯变暗
如图所示，电源电压不变，开关闭合后，
在滑动变阻器的滑片向右滑动的过程中，电压表的读数(
)
A．变小
B．变大
C．先变小后变大
D．先变大后变小
如图所示的电路，电源电压保持不变，电键S闭合时，发现只有两个电表
的指针发生偏转，电路中的电阻R或灯L有一个出现了故障，则可能是(
)
A、电流表A示数为零，电路R短路
B、电流表A示数为零，灯L断路
C、电压表V2示数为零，电阻R短路
D、电压表V2示数为零，灯L断路
如图所示电路中，电源电压保持不变。闭合电键S后，电路正常工作。过一会儿，灯L熄灭，两个电表中只有一个电表的示数变小，则下列判断中正确的是（　　）
A．可能性是灯L断路
B．可能性是电阻R断路
C．一定是灯L短路
D．一定是电阻R短路
如图所示，电源电压保持不变，当滑动变阻器滑片P向右滑动时，电表示数的变化情况是(
)
A、电压表V示数变小
B、电流表A1示数变大
C、电流表A2示数变大
D、电流表A1示数变小
如图所示电路中，电源电压不变，R0为定值电阻，R为滑动变阻器，闭合开关后，在滑动变阻器的滑片P向左移动过程中(
)
A．电压表V的示数变大
B．电流表A1的示数变大
C．电流表A
2的示数变小
D．灯泡的亮度变小
如图所示电路，电源电压不变，闭合开关S，灯L1和L2均发光．一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因
可能是（　　）
A.
灯L1断路
B．灯L2断路
C．灯L1短路
D．灯L2短路
如图所示电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在零刻度线，电压表指针则有明显偏转，该电路中的故障可能是（　　）
A．灯泡L2短路
B．灯泡L2断路
C．灯泡L1断路
D．两个灯泡都断路
某实验小组在做“探究串联电路的电压规律”实验时，连好了如图所示的电路，闭合开关S后发现L2正常发光，L1只能微弱发光。以下对于这一现象产生的原因分析中，合理的是（　　）
A．灯L1发生断路
B．灯L1发生短路C．由于灯L1的电阻较大，实际功率较小
D．由于灯L1的电阻较小，其实际功率较小
如图所示，电源电压保持不变，闭合开关后，当滑动变阻器的滑片由左向右移动时，下列判断正确的是（　　）
A．电路消耗的总功率不变
B．电压表示数变大
C．小灯泡变暗
D．以上说法都不对
如图2所示的电路中，电源的电压恒定不变，当开关S闭合后，滑动变阻器的滑片P向右移动的过程中（　　）
A．电流表示数变大，灯变暗
B．电流表示数变小，灯变亮
C．电压表示数不变，灯变暗
D．电压表示数不变，灯变亮
如图所示电路中，电源电压保持不变，闭合开关后，滑动变阻器滑片从左端向右移动的过程中，下列说法正确的是（　　）
A．电压表示数逐渐变大
B．电流表示数逐渐变小21世纪教育网21世纪教育网
C．电灯的亮度逐渐增大
D．电路总功率逐渐变小
如图所示的电路，电源电压保持不变，R1是定值电阻，R2是滑动变阻器。当开关S
闭合，滑片由b端向a端移动的过程中，电流表示数
变大
，电压表示数与电流表示数的比值
不变
。
如图甲所示的电路中，R是一个定值电阻，Rt是一个半导体材料制成的热敏电阻，其阻值随温度变化的曲线如图乙所示，当开关闭合且电阻Rt所处的环境温度升高时，电流表示数
变大
，电压表示数
变小
。(以上两空选填“变大”、“不变”或“变小”)。
两只定值电阻，甲标有“10Ω
1A”，乙标有“15Ω
0.6A”，把它们串联在同一电路中，电路中允许通过的最大电流为
0.6
A，两端允许加的最大电压为
15
V。
如图所示，电阻R0=20Ω，R=30Ω，电源电压保持9V不变，当滑动变阻器滑片P在a端时，电压表的示数是
3.6
V，电流表示数是
0.18
A.滑动变阻器滑片P移动b端时，电压表的示数是
9
V，电流表示数是
0.18
A。
2题图
1题图
3题图
4题图
5题图
6题图
7题图
8题图
9题图
10题图
11题图
12题图
13题图
13题图
14题图
15题图
16题图
17题图
18题图
19题图
20题图
21题图
22题图
23题图
24题图
25题图
26题图
28题图
