第6节 电流与电压、电阻的关系（伏安法测电阻）

课件20张PPT。伏安法测电阻 1、电流表（1）电流表是测量电流大小的仪表，符号A
电流表一定要串联在电路，测量某部分电路的电流，必须将电流表与该部分电路串联，让通过该部分的电流全部通过电流表。
（2）连接电流表时，要注意让电流从电流表的+级流入，从-级流出。
（3）测量电流不能超过电流表的量程，若无法估计电流大小，可先采用最大量程“试触法”选择合适的量程
绝对不允许不经过电流表，直接串联到电源的两级上2、电压表①电压表要并联在电路中：
测量哪一部分电路两端的电压，必须把电压表和这部分电路两端并联。
②“＋”“－”接线柱的接法要正确：连接电压表的接线柱时，必须让电流从“+级”接线柱流入，从“-级”接线柱流出。

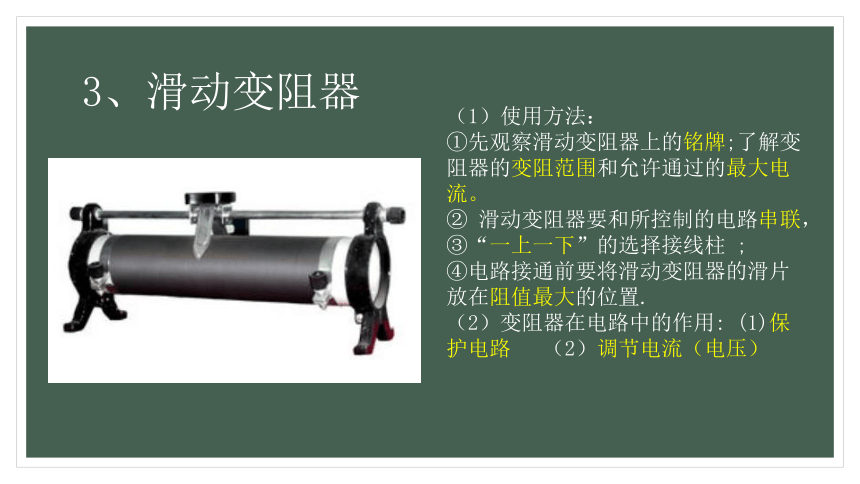

③被测电压不能超过电压表的量程：3、滑动变阻器（1）使用方法：
①先观察滑动变阻器上的铭牌;了解变阻器的变阻范围和允许通过的最大电流。
② 滑动变阻器要和所控制的电路串联，
③“一上一下”的选择接线柱 ;
④电路接通前要将滑动变阻器的滑片放在阻值最大的位置.

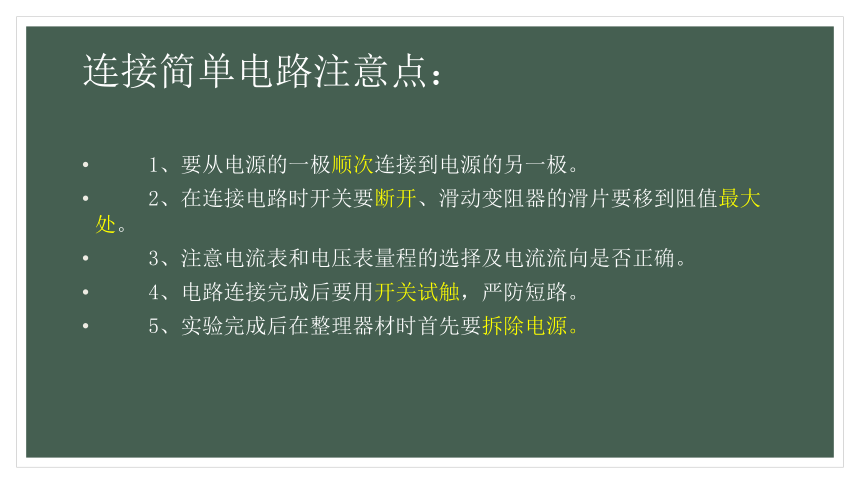

（2）变阻器在电路中的作用: (1)保护电路 （2）调节电流（电压）连接简单电路注意点： 1、要从电源的一极顺次连接到电源的另一极。
2、在连接电路时开关要断开、滑动变阻器的滑片要移到阻值最大处。
3、注意电流表和电压表量程的选择及电流流向是否正确。
4、电路连接完成后要用开关试触，严防短路。
5、实验完成后在整理器材时首先要拆除电源。
电路的故障检测小明同学在做“用电流表测电流”的分组实验时，闭合开关前，他的电流表指针指在零刻度处．当闭合开关试触时，发现电流表指针摆动分别出现了如图1甲、乙、丙所示的三种情况．
（1）请你分析他在电流表的使用上分别存在什么问题？
甲图的问题：　 　 ；乙图的问题：　 　；丙图的问题：　 　．

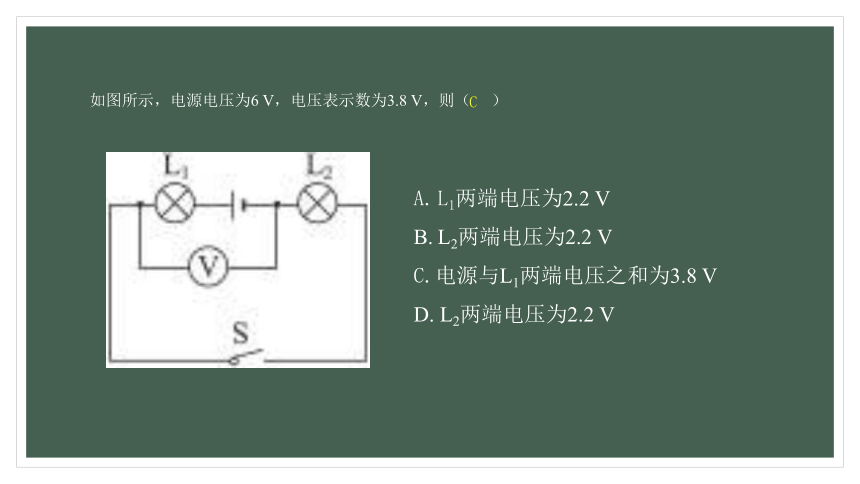

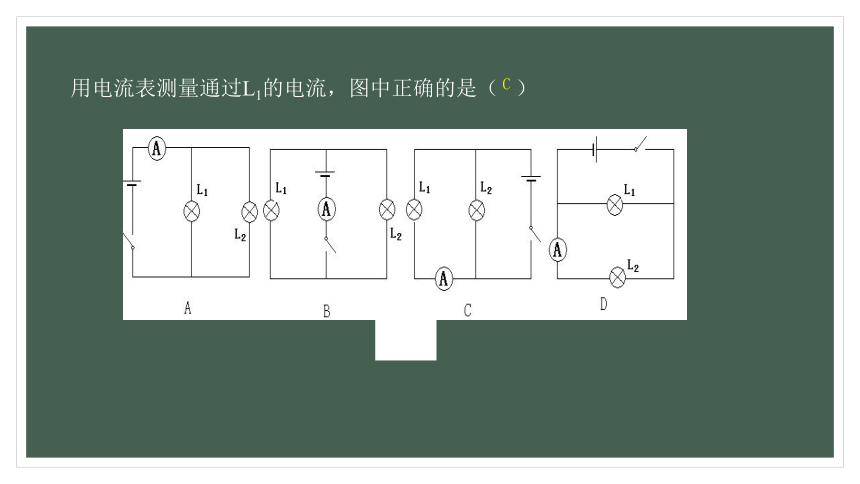

（2）若电流表指针位置如图2所示，此时电路中的电流为______A．量程太大正负接线柱接反量程太小0.14用电流表测量通过L1的电流，图中正确的是（ ）C如图所示，电源电压为6 V，电压表示数为3.8 V，则（ ）L1两端电压为2.2 V
L2两端电压为2.2 V
C.电源与L1两端电压之和为3.8 V
D. L2两端电压为2.2 VC如下图所示，闭合开关S?,电路将是 路（选填“开”、“短”或“通”），要使电路中的两灯串联，则应拆除导线________ 短b,c如图所示电路中，闭合电键后，发现灯泡L1、L2都不亮，用电压表进行电路故障检测，测试结果如右表所示，则可以判断电路中的故障是（　　）A． L1短路 B．L2短路 C． L1断路 D．L2断路D电学探究性实验1.串并联电路中电流和电压的特点
2.探究影响电阻大小的因素
3.探究电流、电压和电阻的关系1.串并联电路中电流和电压的特点探究并联电路中电流和电压的关系
如图所示的电路中，流过A,B,C各处的电压有何不同呢
将电流表分别串联进A,B,C处，测的电压为了防止个别偶然因素的影响，我们可以采用以下两种方法之一，重复上面实验步骤．方法一：改变电源电压．方法二：更换其中一条支路中的电阻（阻值不同）1）在拆接电路时，开关必须　 　；
（2）下面设计的表格中存在的不足之处是　 　；上图中的实验现象说明　 　．
（3）表格补充完整后，通过对上面数据的分析，后面两次实验是采用方法 　进行的，可以得出结论：并联电路干路中的电流等于 　．断开缺少电流单位正负接线柱接反一各个支路电流之和2.探究影响电阻大小的因素李智和周慧做“探究导体电阻大小与导体横截面积关系”的实验．他们准备在图中的M、N两点间接入待研究的电阻丝，电源电压恒定，忽略灯丝电阻随温度变化的影响，待用电阻丝的规格如下
（1）他们应选择编号为　 　、　 　的两根电阻丝来探究；
（2）正确选择后，他们将所选电阻丝分别接入M、N两点间，闭合开关，通过观察灯泡的亮暗或电流表的示数来比较电阻丝电阻的大小．实验中，两次电流表指针均有偏转，但第一次的示数小于第二次的示数，说明第二次接入电路的电阻丝的电阻值　　，同时周慧发现第一次实验中灯泡不亮，你认为原因是　 　．
（3）以上（2）中判断电阻大小关系的方法在初中物理中经常用到，以下描述中能体现这种方法的是（　　）
A．根据物质在常温下的形状和体积是否固定，可将物质分为三种状态
B．通过观察木块被运动物体碰撞后移动距离的大小，可比较运动物体动能的大小
C．水压使水管中形成水流，类似地，电压使电路中形成电流
D．研究滑动摩擦力大小与压力大小的关系，应控制接触面粗糙程度相同．abgh小灯泡的实际功率太小B3、探究电流和电压、电阻的关系某同学想探究通过铅笔芯的电流与其两端电压的关系，设计了如图所示的电路。选用的器材有:阻值约为4Ω的2B铅笔芯一根，两节干电池组成的电池组，0 -0.6A的电流表，0一3V的电压表，滑动变阻器(10Ω 2A)，开关，导线等。
(1)该同学根据电路图连接电路，在闭合开关前应将滑动变阻器的滑片P移到_______端(选填“a”或“b")。
(2)闭合开关后，两电表的指针都发生了偏转，但无论怎样移动滑片，两电表的示数均保持不变且都在量程范围内，则产生故障的原因是_________。
(3)排除故障后，该同学移动滑动变阻器的滑片，将获得的几组数据记录在下表中。当采集第三组数据时，电流表指针的偏转情况如图所示，此时电流表的示数为 ______ A.
(4)该同学采集多组实验数据的目的是 __________
(5)请根据表格中的五组数据在给定的坐标纸上画出铅笔芯的I-U图线。
(6)由画出的图线可知，通过铅笔芯的电流与其两端电压的关系为: _________________ b误将滑动变阻器下方的两个接线柱接入电路0.30避免偶然性，找出规律通过铅笔芯的电流和其两端的电压成正比电学测量性实验伏安法测电阻
小强要测一个定值电阻的阻值：
（1）实验的实物图如图1所示，图中乙是　_________　．请将电路连接完整．连接电路时，开关应　_________　．连接好电路后，闭合开关，电流表无示数，而电压表示数接近3V，出现故障的原因可能是　 　．电流表断开电阻断路排除故障后，调节滑动变阻器，电流表的示数如图2所示，为_____　 A，电压表的示数如图2所示，为　 V．由此求出待测电阻为___　 Ω．至此，小强说已经完成实验，同组的小聪认为不妥，因为　 　．2.40.2410没有多次测量减小误差
