广东省深圳市文汇中学八年级物理上册 5.1 透镜课件 （新版）新人教版

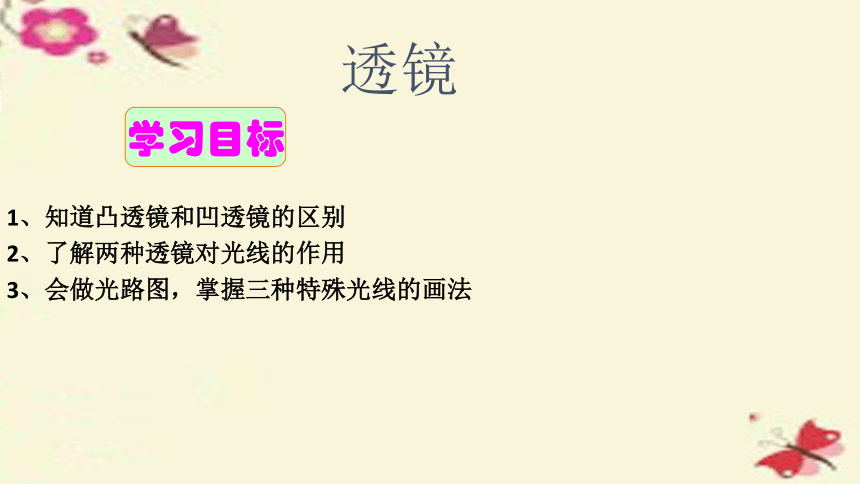

课件23张PPT。透 镜 物理 八年级 上册1、知道凸透镜和凹透镜的区别
2、了解两种透镜对光线的作用
3、会做光路图，掌握三种特殊光线的画法学习目标透镜透镜学习内容：课本P90--92
学法提示：《自学指导书》 自学环节

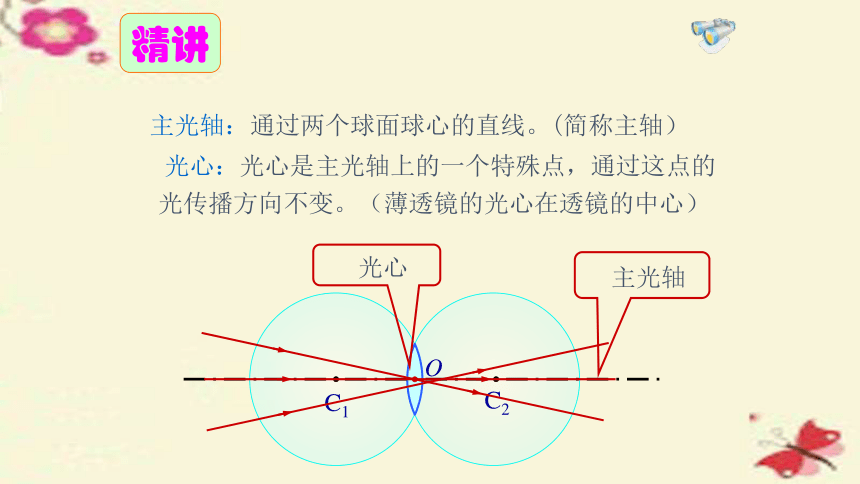

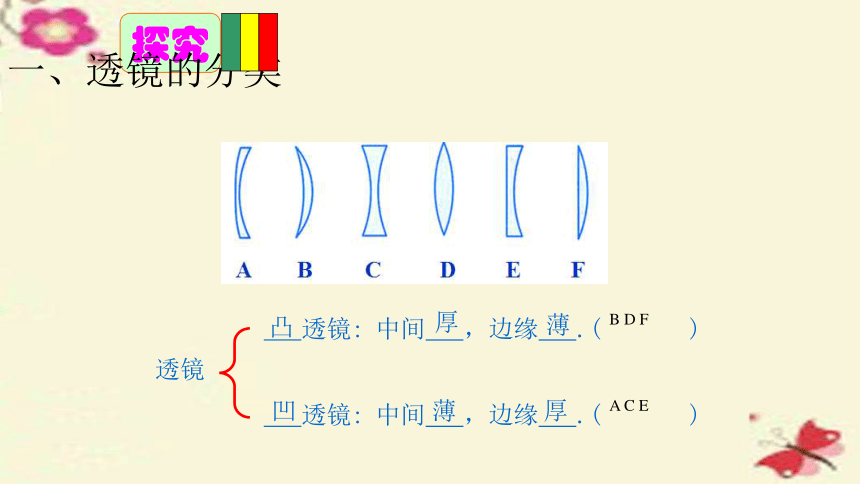

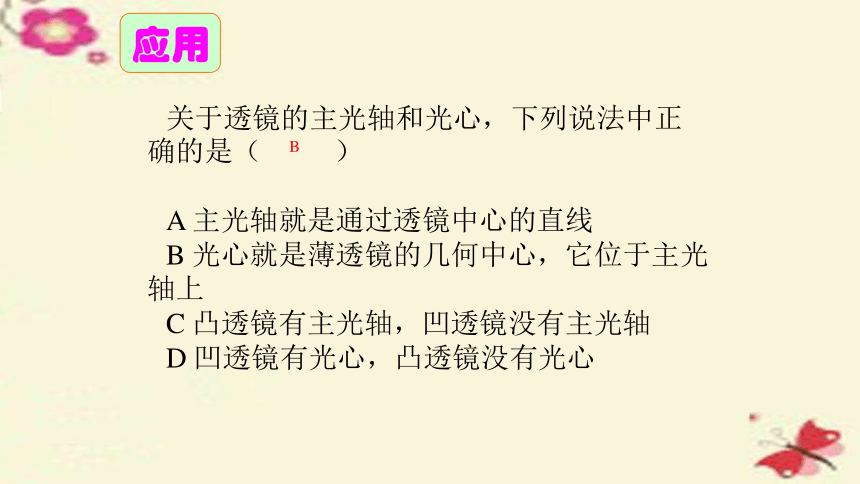

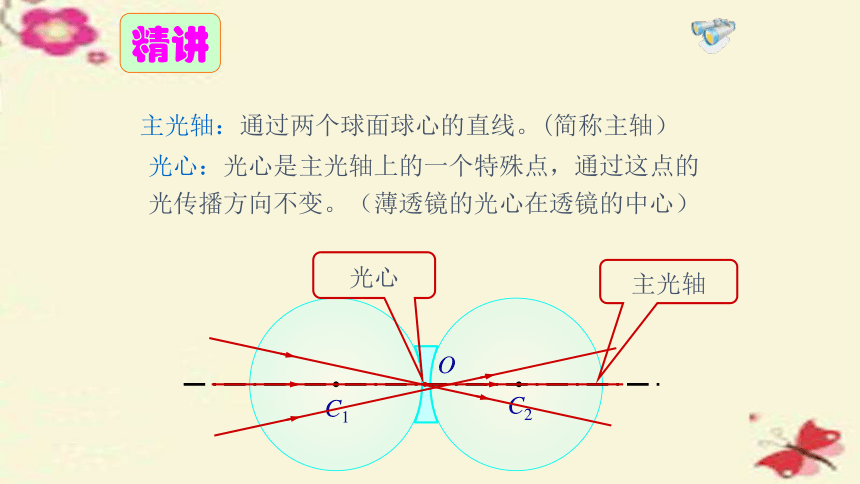

知者先行：《自学指导书》 探究一自学探究 透镜: 透镜:透镜中间 ，边缘 .( ) 中间 ，边缘 .( )一、透镜的分类凸凹厚薄薄厚B D FA C E 主光轴：通过两个球面球心的直线。(简称主轴） 光心：光心是主光轴上的一个特殊点，通过这点的光传播方向不变。（薄透镜的光心在透镜的中心） 主光轴O 光心精讲O主光轴光心精讲主光轴：通过两个球面球心的直线。(简称主轴） 光心：光心是主光轴上的一个特殊点，通过这点的光传播方向不变。（薄透镜的光心在透镜的中心） 应用关于透镜的主光轴和光心，下列说法中正确的是（ ）

A 主光轴就是通过透镜中心的直线
B 光心就是薄透镜的几何中心，它位于主光轴上
C 凸透镜有主光轴，凹透镜没有主光轴

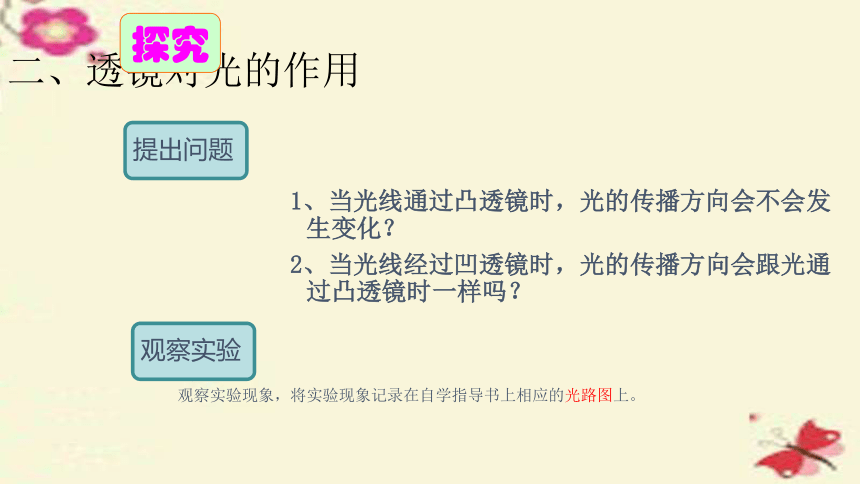

D 凹透镜有光心，凸透镜没有光心B二、透镜对光的作用探究1、当光线通过凸透镜时，光的传播方向会不会发生变化？
2、当光线经过凹透镜时，光的传播方向会跟光通过凸透镜时一样吗？观察实验现象，将实验现象记录在自学指导书上相应的光路图上。二、透镜对光的作用探究现象：平行于主光轴的光线，通过凸透镜后光线 （选填“会聚于”或“远离了”）主光轴；
平行于主光轴的光线，通过凹透镜后光线 （选填“会聚于”或“远离了”）主光轴。会聚于远离了会聚发散凸透镜对光有 作用，凹透镜对光有 作用应用如图，在方框内画出合适的透镜OF焦点：平行于主轴的光通过凸透镜后会聚于一点。（用 F 表示）
焦距：焦点到光心的距离。（用 f 表示）焦距主轴焦点精讲焦点F焦距精讲焦点：折射光线的反向延长线通过凹透镜后会聚于一点。（用 F 表示）
焦距：焦点到光心的距离。（用 f 表示）独立完成自学指导书上的光路图探究通过透镜的三种特殊光线1、通过透镜光心的光线，传播方向不改变（过心不变）
2、平行于主光轴的光线，经过透镜后沿着焦点F的方向传播（平行过焦）
3、通过焦点的光线，经过透镜折射后平行于主光轴传播（过焦平行） 1、拿一个凸透镜正对着太阳光，再把一张纸放在它的另一侧，来回移动，会在纸上形成光斑最小、最亮的点，这就是凸透镜的 ，焦点到光心的距离叫做 。一个凸透镜有 个焦点，它们位于凸透镜的 侧。
2、在森林中旅游时，不能随意丢弃饮料瓶。因为下雨过后，饮料瓶内容易进入水，相当一个 镜，对太阳光有 作用，容易引发火灾。
应用焦点 焦距2两凸透会聚应用4、完成下列光路图3、下列光路图，正确的是（ ）A反思小结1．两种透镜：凸透镜和凹透镜；
2．几个基本概念: 光心、主光轴、焦点、焦距；
3．透镜对光的作用：
　凸透镜对光线有会聚作用, 又叫会聚透镜。
　凹透镜对光线有发散作用, 又叫发散透镜。1、下列光学仪器或元件中，对光起发散作用的是（ ）
A．潜望镜 B．平面镜 C．凹透镜 D．凸透镜
2、一束光在空气中经凸透镜折射后，下列说法正确的是（ ）
A．一定是平行光束 B．一定是会聚光束
C．一定是发散光束 D．一定比原来光束会聚
3、图中划出的两条折射光线，哪条是平行主光轴的入射光线的折射光线？
课堂检测C DF　　太阳本身就是一个巨大的光源，当太阳光射到地面时，我们就可以把它看做平行光。那么同学们能不能想办法利用太阳光粗测凸透镜的焦距呢？课堂检测凸透镜和和凹透镜组合F1
F2凸透镜对所有光线都起会聚作用。精讲凹透镜对所有光线都起发散作用。
