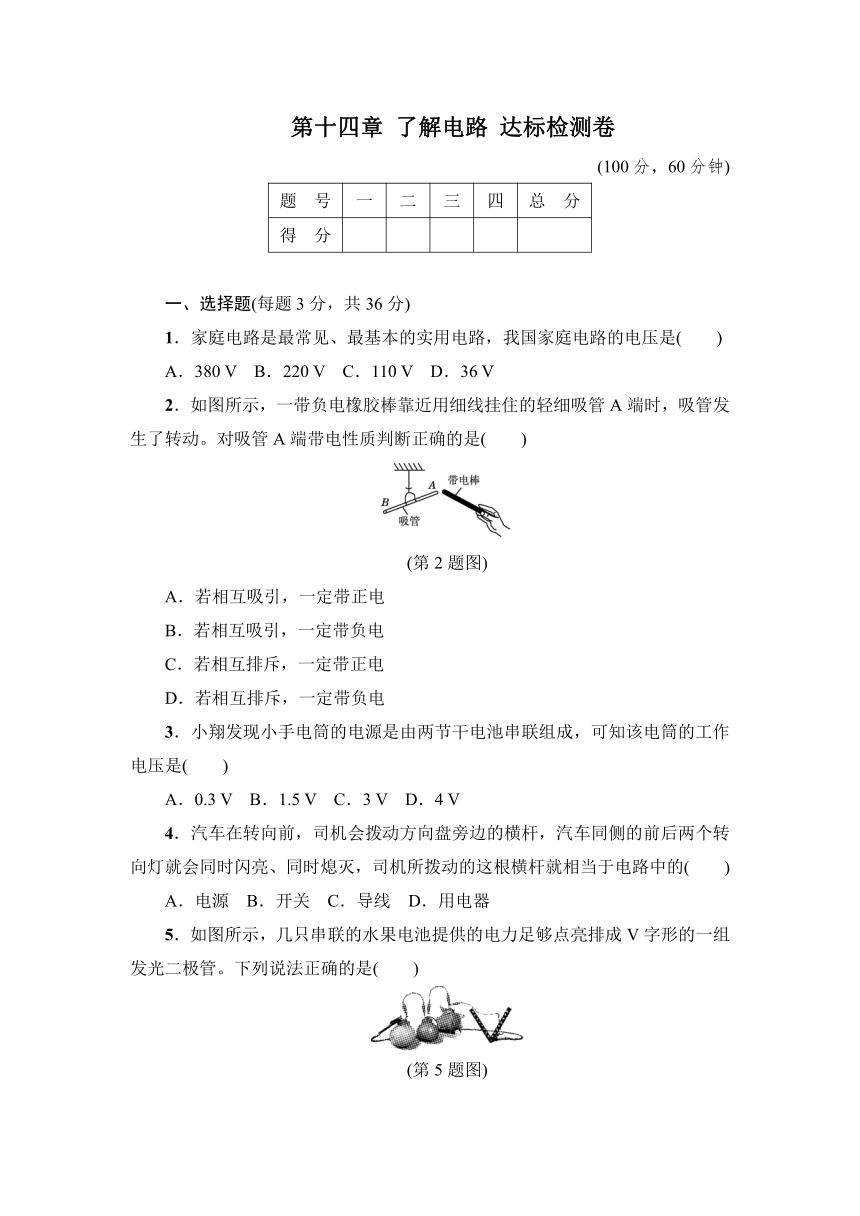

沪科版初中物理九年级第十四章 了解电路 达标检测卷

第十四章
了解电路
达标检测卷
(100分，60分钟)
题　号
一
二
三
四
总　分
得　分
一、选择题(每题3分，共36分)
1．家庭电路是最常见、最基本的实用电路，我国家庭电路的电压是(　　)
A．380
V
B．220
V
C．110
V
D．36
V
2．如图所示，一带负电橡胶棒靠近用细线挂住的轻细吸管A端时，吸管发生了转动。对吸管A端带电性质判断正确的是(　　)
(第2题图)
A．若相互吸引，一定带正电
B．若相互吸引，一定带负电
C．若相互排斥，一定带正电
D．若相互排斥，一定带负电
3．小翔发现小手电筒的电源是由两节干电池串联组成，可知该电筒的工作电压是(　　)
A．0.3
V
B．1.5
V
C．3
V
D．4
V
4．汽车在转向前，司机会拨动方向盘旁边的横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，司机所拨动的这根横杆就相当于电路中的(　　)
A．电源
B．开关
C．导线
D．用电器
5．如图所示，几只串联的水果电池提供的电力足够点亮排成V字形的一组发光二极管。下列说法正确的是(　　)
(第5题图)
A．水果电池将电能转化为化学能
B．水果电池将化学能转化为电能
C．一组发光二极管同时发光说明它们一定是串联
D．如果少串联一个水果电池，二极管将变亮
6．如图电路中，开关S闭合后，电源被短路的是(　　)
7．教室内有四盏灯，两个开关，每个开关控制两盏灯。图中能正确反映教室这四盏灯连接情况的是(　　)
8．如图是玩具汽车的电路图，以下有关说法中正确的是(　　)
A．开关S1控制整个电路
B．开关S2控制电动机
C．电动机与灯泡互相影响
D．电动机与灯泡是并联的
(第8题图)　　　　　(第9题图)
9．如图所示电路，下列有关说法正确的是(　　)
A．断开S，通过L1的电流比L2大
B．断开S，通过L1与L2的电流一样大
C．闭合S，L1和L2都会亮
D．闭合S，L2会更亮
10．如图所示，与实物图一致的电路图是(　　)
　　(第10题图)

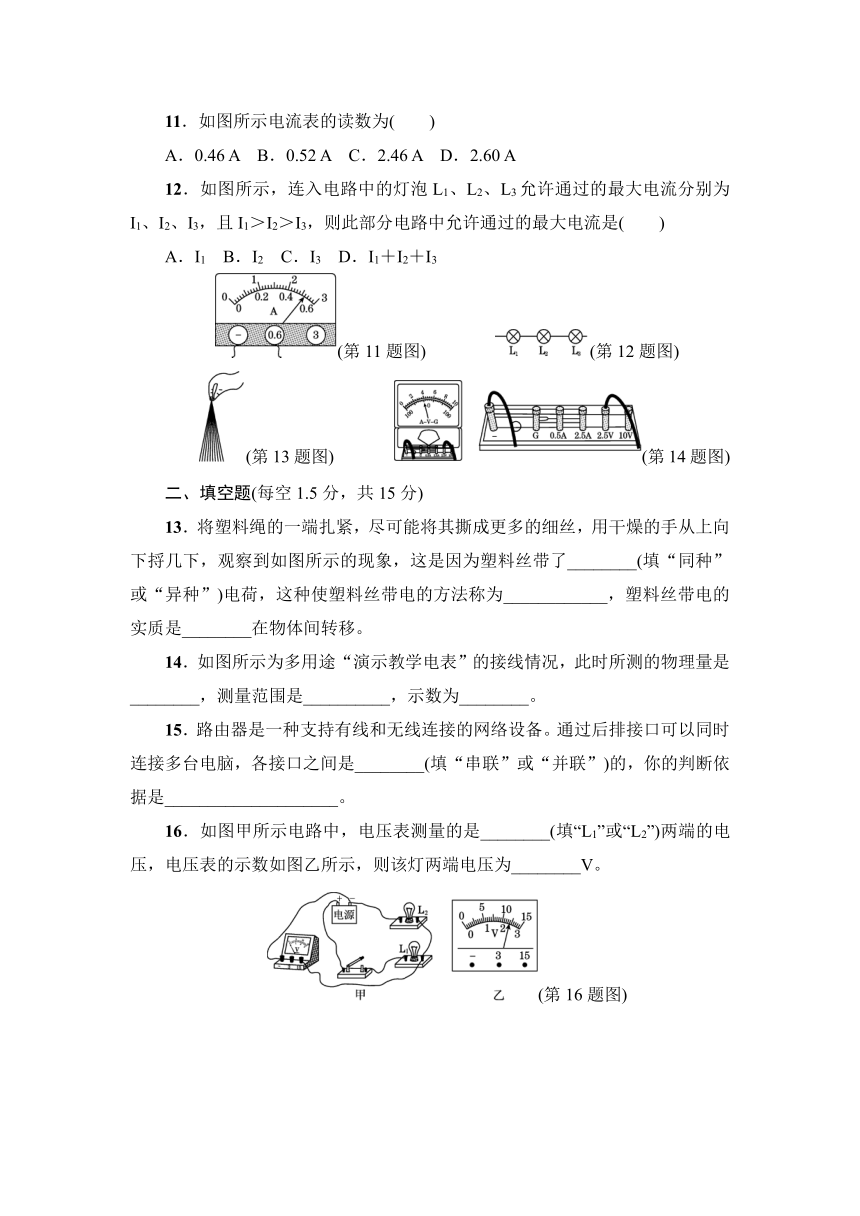

11．如图所示电流表的读数为(　　)
A．0.46
A
B．0.52
A
C．2.46
A
D．2.60
A
12．如图所示，连入电路中的灯泡L1、L
( http: / / www.21cnjy.com )2、L3允许通过的最大电流分别为I1、I2、I3，且I1＞I2＞I3，则此部分电路中允许通过的最大电流是(　　)
A．I1
B．I2
C．I3
D．I1＋I2＋I3
(第11题图)　　
(第12题图)
　　(第13题图)　
　(第14题图)
二、填空题(每空1.5分，共15分)
13．将塑料绳的一端扎紧，尽可能将其撕成更
( http: / / www.21cnjy.com )多的细丝，用干燥的手从上向下捋几下，观察到如图所示的现象，这是因为塑料丝带了________(填“同种”或“异种”)电荷，这种使塑料丝带电的方法称为____________，塑料丝带电的实质是________在物体间转移。
14．如图所示为多用途“演示教学电表”的接
( http: / / www.21cnjy.com )线情况，此时所测的物理量是________，测量范围是__________，示数为________。
15．路由器是一种支持有线
( http: / / www.21cnjy.com )和无线连接的网络设备。通过后排接口可以同时连接多台电脑，各接口之间是________(填“串联”或“并联”)的，你的判断依据是____________________。
16．如图甲所示电路中，电压表测量的是
( http: / / www.21cnjy.com )________(填“L1”或“L2”)两端的电压，电压表的示数如图乙所示，则该灯两端电压为________V。
(第16题图)

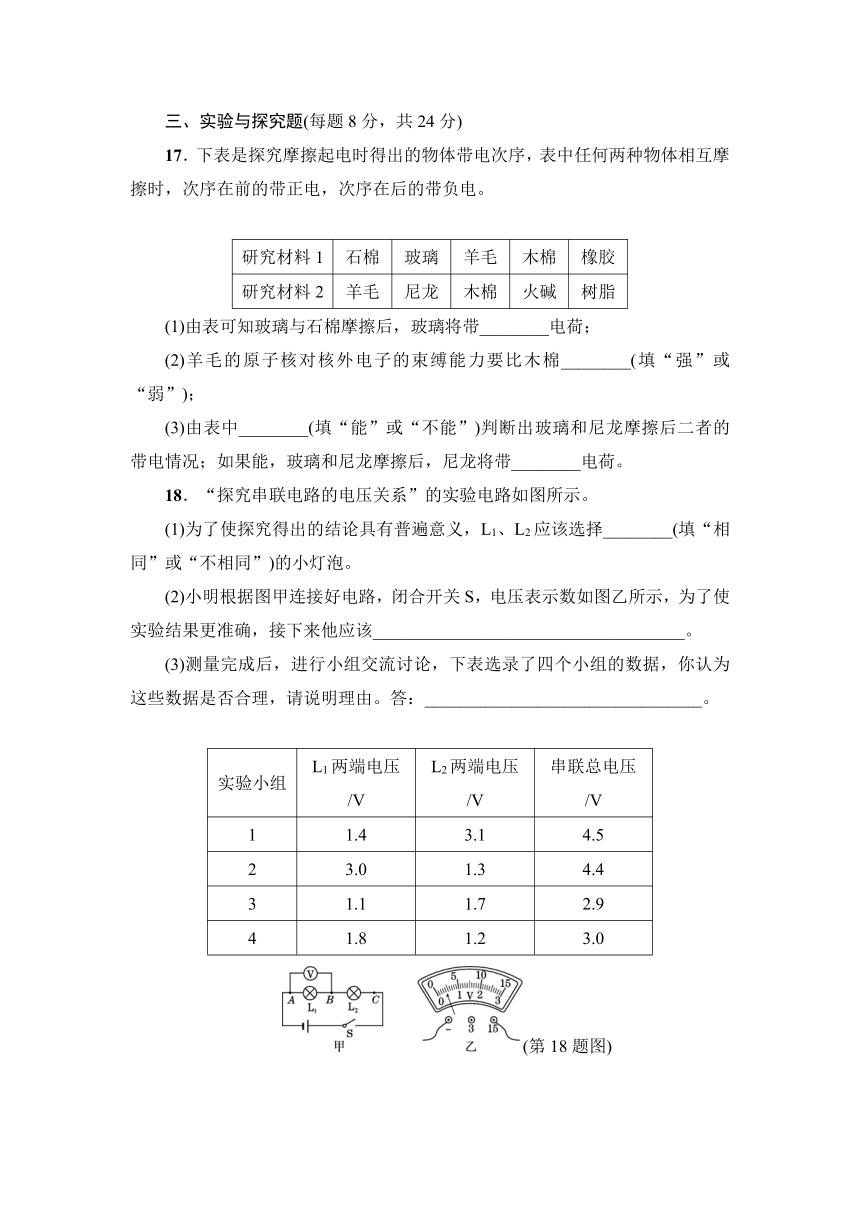

三、实验与探究题(每题8分，共24分)
17．下表是探究摩擦起电时得出的物体带电次序，表中任何两种物体相互摩擦时，次序在前的带正电，次序在后的带负电。
研究材料1
石棉
玻璃
羊毛
木棉
橡胶
研究材料2
羊毛
尼龙
木棉
火碱
树脂
(1)由表可知玻璃与石棉摩擦后，玻璃将带________电荷；
(2)羊毛的原子核对核外电子的束缚能力要比木棉________(填“强”或“弱”)；
(3)由表中________(填“
( http: / / www.21cnjy.com )能”或“不能”)判断出玻璃和尼龙摩擦后二者的带电情况；如果能，玻璃和尼龙摩擦后，尼龙将带________电荷。
18．“探究串联电路的电压关系”的实验电路如图所示。
(1)为了使探究得出的结论具有普遍意义，L1、L2应该选择________(填“相同”或“不相同”)的小灯泡。
(2)小明根据图甲连接好电路，闭合
( http: / / www.21cnjy.com )开关S，电压表示数如图乙所示，为了使实验结果更准确，接下来他应该____________________________________。
(3)测量完成后，进行小组交流讨论，下表选录
( http: / / www.21cnjy.com )了四个小组的数据，你认为这些数据是否合理，请说明理由。答：________________________________。
实验小组
L1两端电压/V
L2两端电压/V
串联总电压/V
1
1.4
3.1
4.5
2
3.0
1.3
4.4
3
1.1
1.7
2.9
4
1.8
1.2
3.0
(第18题图)
　　　(第19题图)
19．如图甲为研究并联电路电流规律的实验电路图。
(1)若要测量干路电流，则电流表应串联在甲图中的________(填“A”“B”或“C”)处。
(2)若要测量A处的电流，
( http: / / www.21cnjy.com )连好电路闭合开关前，发现电流表指针位置如图乙所示。调整正确后闭合开关，发现指针又偏向图乙位置，其原因是________________________________。
(3)纠正(2)中错误后
( http: / / www.21cnjy.com )，测出A、B、C三处的电流值如表所示。由此得出结论：并联电路中，干路电流等于各支路电流之和，且各支路的电流相等。这个实验在设计方案上存在的不足之处是：____________________________________________________(写出一条)。
位置
A
B
C
电流(A)
0.18
0.18
0.36
四、综合应用题(20题7分，21、22题各9分，共25分)
20．如图所示，在一根横跨河流两岸的塑
( http: / / www.21cnjy.com )料管内穿有三根完全相同的电线，为了判别哪两个线头为同一根导线的两端，可以用图示的测通器来测试，其操作过程如下：
(第20题图)
(1)连接A和B，将测通器的m端连接
( http: / / www.21cnjy.com )在D上，当n端连接F时，小灯泡发光，连接E时，小灯泡不发光。由此可以确定________(填字母，下同)为同一导线的两端。
(2)为了弄清另两根导线的两端，可连接A和C，测通器的一端必须与________相连，另一端只需接触一根导线的一端就能将两根导线辨别开。
21．如图甲所示的电路，当开关闭合后，电流表A1的示数如图乙所示，A2的示数如图丙所示。
(1)请写出流过电灯L2的电流和干路中电流的大小。
(2)流过电灯L1的电流是多少？
(第21题图)
22．如图所示的电路中，电压表的示数为12
V，电流表A的示数为1.2
A，电流表A1的示数为0.4
A，则：
(1)灯泡L1、L2两端的电压为多少伏？
(2)通过灯泡L1、L2的电流为多少安？
(第22题图)
第十四章达标检测卷
一、1.B　2.D　3.C　4.B　5.B　6.B　7.A　8.D　9.B　10.B　11.B
12．C　解析：串联电路中电流处处
( http: / / www.21cnjy.com )相等，若通过电路中的最大电流为I2，则灯泡L3会被烧坏；若通过电路中的最大电流为I1，则灯泡L2、L3会被烧坏。
二、13.同种；摩擦起电；电子　解析：用
( http: / / www.21cnjy.com )摩擦的方法使物体带电叫摩擦起电，摩擦起电的实质是电子的转移，手与塑料丝摩擦时，塑料丝由于带上同种电荷相互排斥而出现张开的现象。
14．电压；0～2.5
V；1
V
15．并联；各个电脑能独立工作　解析：同一台路由器为多台电脑提供网络服务，一台电脑不工作，其他电脑不受影响，所以各接口之间是并联的。
16．L2；12　解析：利用移线法可
( http: / / www.21cnjy.com )以发现电压表并联在灯泡L2两端，测的是灯泡L2两端的电压。读取题中电压表的示数时，应注意其所选用的量程是0～15
V量程。
三、17.(1)负　(2)弱　(3)能
( http: / / www.21cnjy.com )；负　解析：(1)由“次序在前的带正电，次序在后的带负电”知，玻璃与石棉摩擦后，石棉带正电，玻璃带负电。(2)由“次序在前的带正电，次序在后的带负电”知，羊毛与木棉摩擦后，羊毛带正电，木棉带负电。可见，羊毛的原子核在摩擦过程中会失去电子，羊毛的原子核对核外电子束缚能力弱。(3)由表中第一行信息可知，玻璃的原子核对核外电子束缚能力比羊毛弱；由表中第二行信息可知，羊毛的原子核对核外电子束缚能力比尼龙弱，故玻璃的原子核对核外电子束缚能力比尼龙弱，则玻璃与尼龙相互摩擦，玻璃会失去电子带正电，尼龙会得到电子而带负电。
18．(1)不相同　(2)断开开关，换用小量程，重做实验
(3)合理，因为实验存在误差　
( http: / / www.21cnjy.com )解析：(2)图中电压表的示数为2
V，若用电压表0～3
V的量程测量，结果更准确。(3)利用串联电路中的电压规律对四组测量数据进行分析发现，第1、4组实验数据与规律“U＝U1＋U2”一致；第2、3组实验中，U－(U1＋U2)＝0.1
V，这是由于测量误差所导致的。
19．(1)C　(2)电流表“＋”“－”接线柱接反　(3)用同一规格的灯泡进行实验或只测量一组实验数据
四、20.(1)CE　(2)E　解析：
( http: / / www.21cnjy.com )(1)连接A和B，使塑料管中的某两根导线构成一根较长的导线，当测通器的m端连接在D上，n端连接F时，小灯泡发光，说明A、B、D、F在同一根较长的导线上，则CE在同一根导线上。(2)为了弄清另两根导线的两端，连接A和C后，因CE为同一根导线，测通器的一端必须与E连接。
21．解：(1)流过电灯L2的电流I2为0.3
A；干路中的电流是1.2
A；
(2)流过电灯L1的电流：I1＝I－I2＝1.2
A－0.3
A＝0.9
A。
解析：解答此类问题的关键是判断两电流表选用
( http: / / www.21cnjy.com )的量程。根据并联电路电流特点，干路电流等于各支路电流之和，电流表A1的示数应该大于电流表A2的示数；从两表指针偏转的角度分析可得，电流表A1选择的是0～3
A量程，电流表A2选择的是0～0.6
A量程；电流表A1分度值为0.1
A，示数为1.2
A；电流表A2分度值为0.02
A，示数为0.3
A；则干路总电流为I＝1.2
A，流过电灯L2的电流为I2＝0.3
A。
22．解：(1)电路中灯泡L1、L2并联，则UL1＝UL2＝12
V。
(2)电流表A测的是通过灯泡L1、L2的总电流，I＝1.2
A；
电流表A1测的是通过灯泡L1的电流，IL1＝0.4
A；
通过灯泡L2的电流IL2＝I－IL1＝1.2
A－0.4
A＝0.8
A。
