人教版初中物理九年级第十五章第四节15.4电流的测量 课件

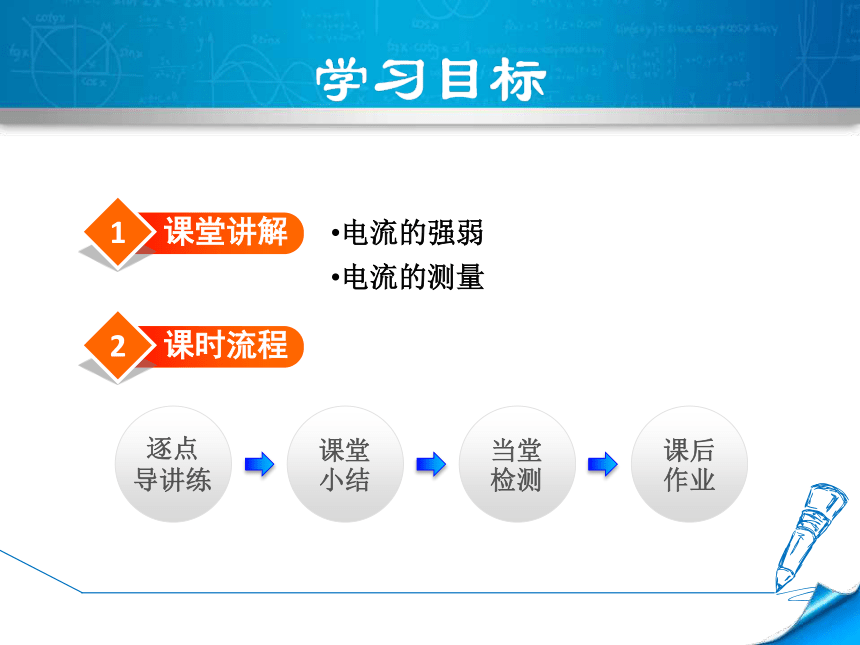

课件30张PPT。第十五章 电流和电路第4节 电流的测量1课堂讲解2课时流程电流的强弱
电流的测量课后作业逐点

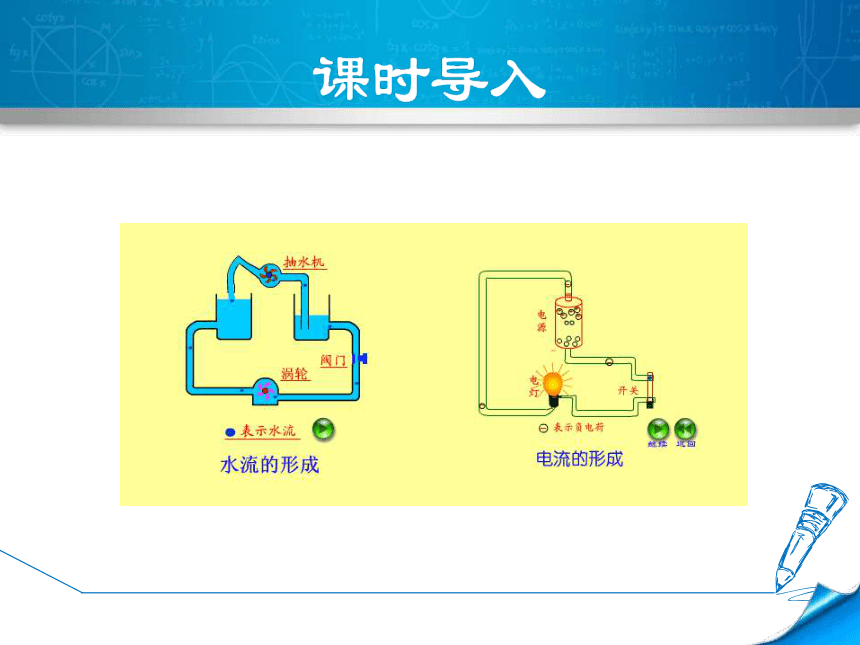

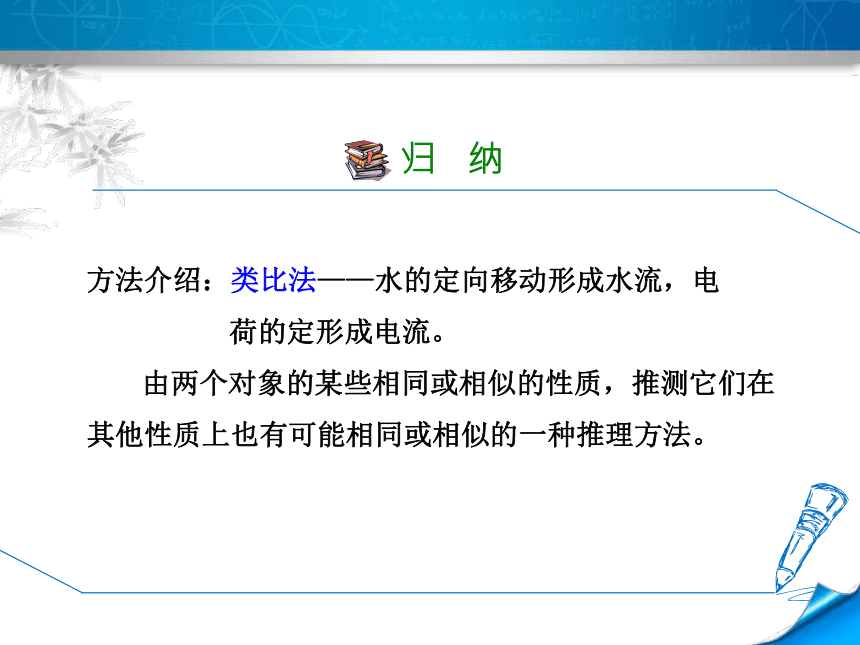

导讲练课堂小结当堂检测方法介绍：类比法——水的定向移动形成水流，电
荷的定形成电流。
由两个对象的某些相同或相似的性质，推测它们在

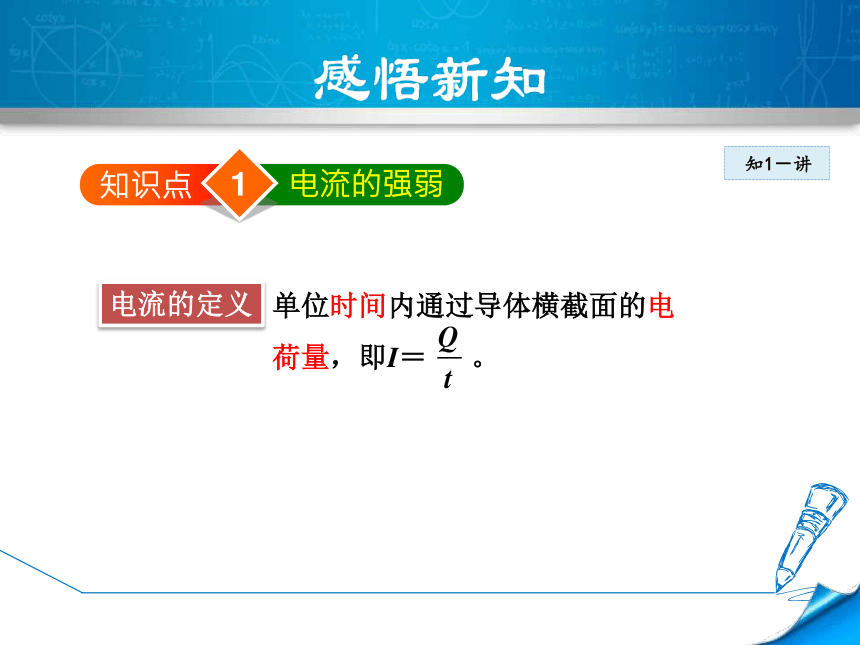

其他性质上也有可能相同或相似的一种推理方法。知1－讲1知识点电流的强弱单位时间内通过导体横截面的电

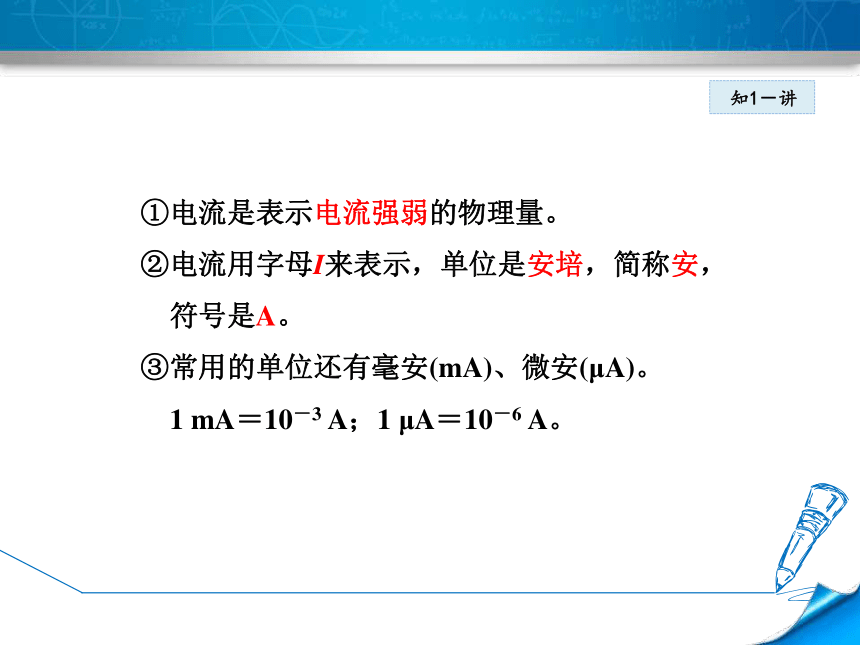

荷量，即I＝ 。电流的定义知1－讲①电流是表示电流强弱的物理量。
②电流用字母I来表示，单位是安培，简称安，
符号是A。
③常用的单位还有毫安(mA)、微安(μA)。

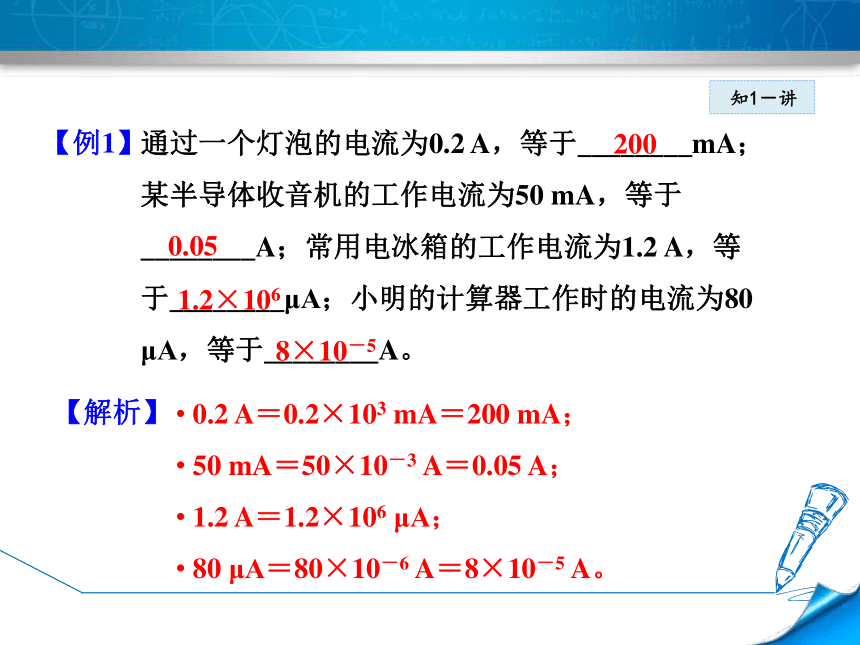

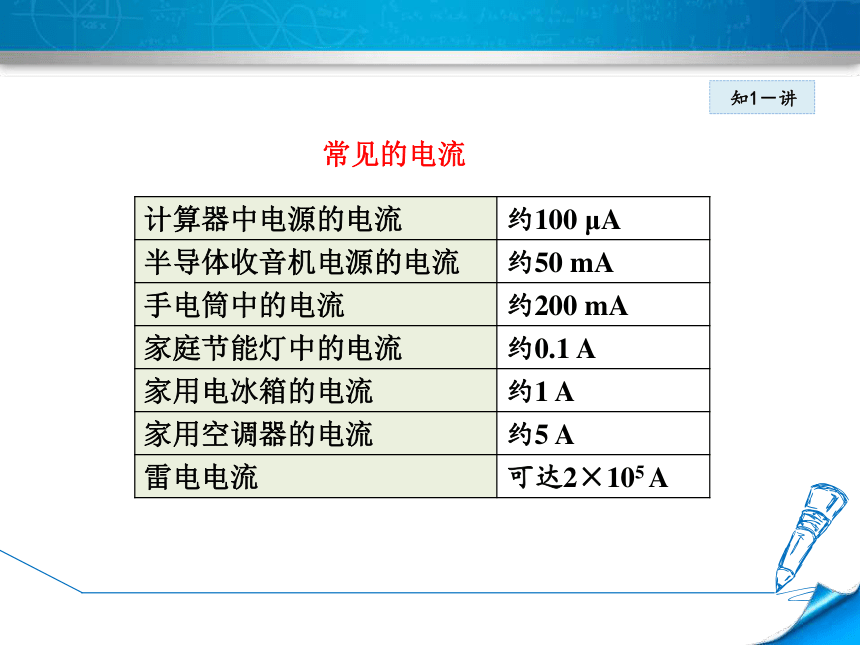

1 mA＝10－3 A；1 μA＝10－6 A。知1－讲常见的电流知1－讲通过一个灯泡的电流为0.2 A，等于________mA；某半导体收音机的工作电流为50 mA，等于________A；常用电冰箱的工作电流为1.2 A，等于________μA；小明的计算器工作时的电流为80 μA，等于________A。【例1】 【解析】 0.2 A＝0.2×103 mA＝200 mA；
50 mA＝50×10－3 A＝0.05 A；
1.2 A＝1.2×106 μA；

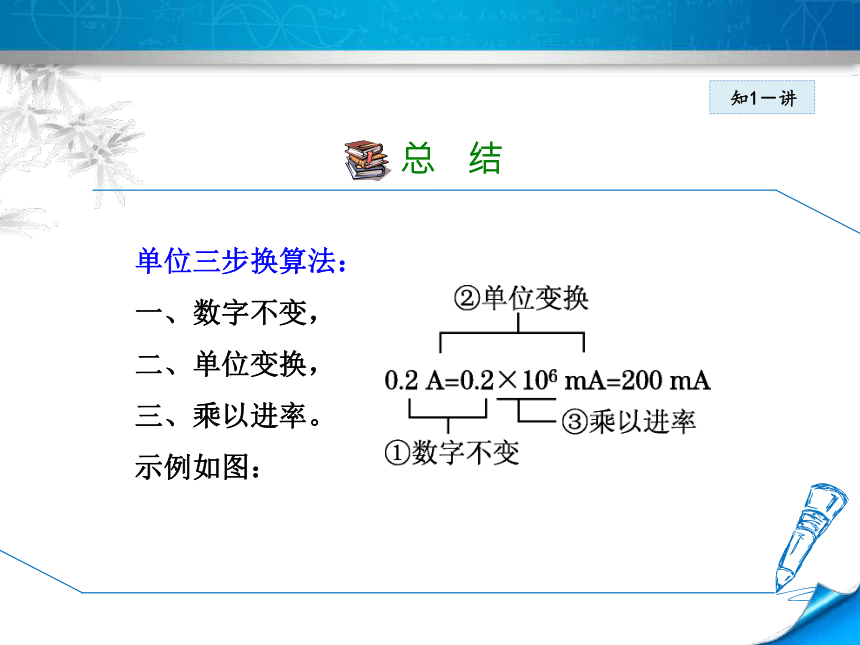

80 μA＝80×10－6 A＝8×10－5 A。2000.051.2×1068×10－5知1－讲单位三步换算法：
一、数字不变，
二、单位变换，
三、乘以进率。

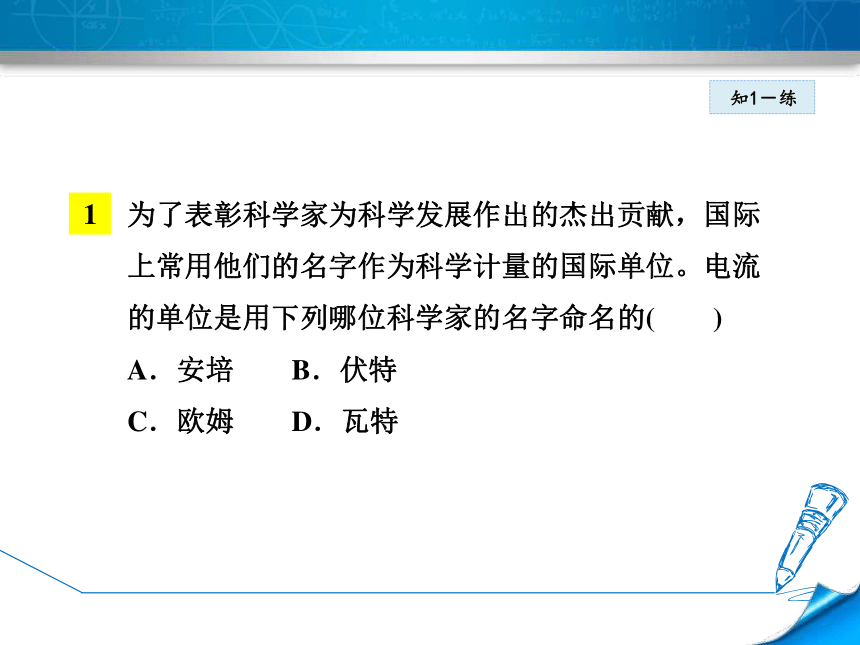

示例如图：知1－练1为了表彰科学家为科学发展作出的杰出贡献，国际上常用他们的名字作为科学计量的国际单位。电流的单位是用下列哪位科学家的名字命名的(　　)
A．安培 B．伏特

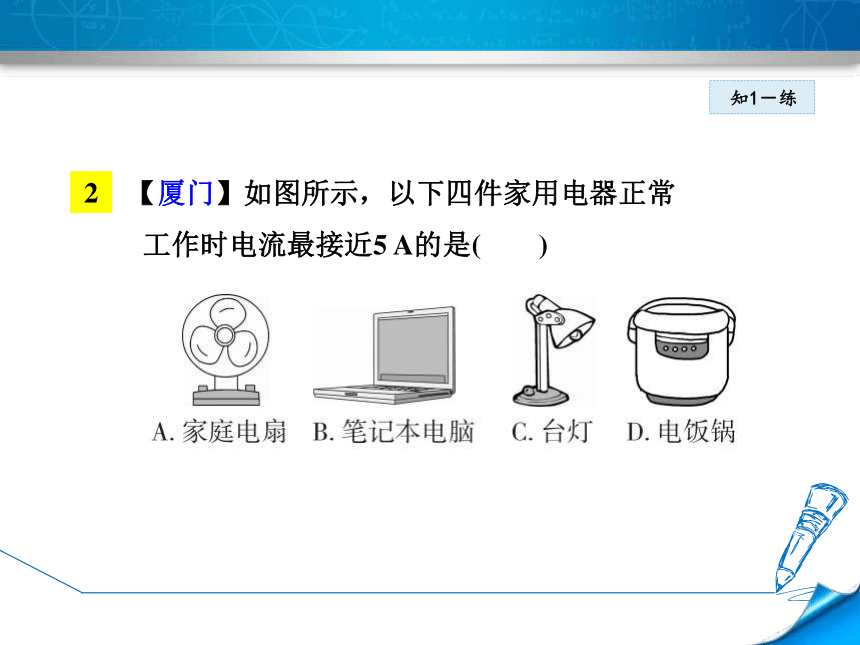

C．欧姆 D．瓦特知1－练2【厦门】如图所示，以下四件家用电器正常

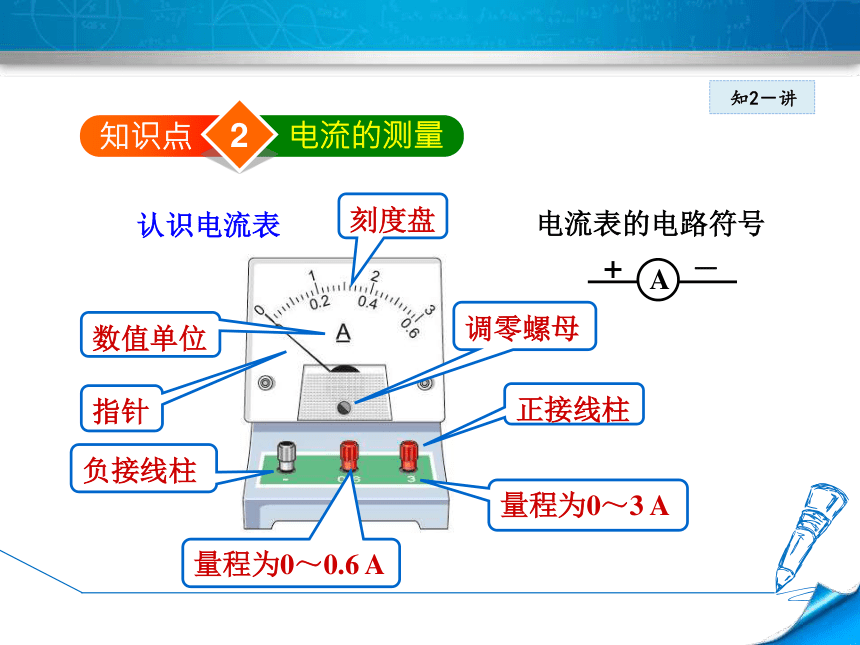

工作时电流最接近5 A的是(　　)2知识点电流的测量刻度盘数值单位指针调零螺母正接线柱负接线柱量程为0～0.6 A量程为0～3 A认识电流表电流表的电路符号知2－讲知2－讲电流表的连接：
(1) 电流表必须和被测的用电器串联。
(2) 电流必须从正接线柱流入，从负接线柱流出。
(3) 必须正确选择量程。
(4) 不允许把电流表直接连到电源的两极！知2－讲电流表的使用方法知2－讲选择恰当的电流表量程的方法：
(1)估测被测电流大小，根据估测的电流值选择恰当的
电流表量程；
(2)在不能估测电流大小的情况下，选择大量程用开关
试触。
在分析复杂电路时，可将电流表看作导线，从而简
化电路。知2－讲电流表的读数知2－讲电流表的读数方法：
(1)根据接线确定所选用的电流表量程；
(2)根据所选用的量程确定电流表分度值；
(3)观察指针偏转的格数确定示数。知2－讲【例2】 如果想用电流表测量电路中通过灯泡L1的电流，下列电路图中正确的是(　　)B【解析】 A图中电流表与灯泡L1并联，
D图中电流表正负接线柱接反，均是错误的。
C图中电流表测L2的电流，不合题意。知2－讲 电流表对电流的阻碍作用很小，相当于导线，若
电流表与用电器并联，用电器会被短路。【益阳】如图所示，能够直接测量通过灯L2电
流的是(　　)知2－练1【成都】如图甲所示的电路，当开关S闭合后，电流表测量的是通过________(填“电源”“L1”或“L2”)的电流，电流表的指针偏转如图乙所示，电流表的示数为________A。知2－练2电流电流表含义测量使用方法1. 使用电流表常见的错误：
电流表与被测用电器并联；电流表正、负接线柱接
反；电流表直接接在电源的两极上。
2．电流表量程的选择：
(1)先估计被测电流的大小，再根据估计的电流值选择
电流表的量程。若不能估计被测电流的大小，应该
用试触法来选择量程。
(2)学生用电流表有“0～0.6 A”和“0～3 A”两个量程。
若被测电流小于0.6 A，选用“0～0.6 A”的量程；若
被测电流大于0.6 A，小于3 A，选用“0～3 A”的量
程；若被测电流大于3 A，则需换用其他有较大量程
的电流表。画线连接下面的实物图，使小灯泡能够发光并且电流表能够测出流 过小灯泡的电流（估计为0.1~0.3A）1图中电流表的读数各是多少安？2小明增加如图所示的电路中电池数量，发现灯泡变亮，此过程中通过灯泡的电流________。(填“变大”“不变”或“变小”)34完成下列单位换算：
(1)0.8 A＝__________mA＝________μA；
(2)700 μA＝__________mA＝________A；
(3)100 mA＝__________A。5【多选题】关于电流表的使用方法，下列说法
正确的是(　　)
A．电流表应串联在电路中
B．电流应从电流表的正接线柱流出，负接线
柱流进
C．电流表不能直接接在电源两极上
D．被测电流不能小于电流表的量程6【钦州】如图所示，请在虚线框内画出与实物电路图相对应的电路图。1.请完成教材习题 T1、4
2.补充: 请完成剩余部分习题。
