课件30张PPT。第十五章 电流和电路第5节 串、并联电路

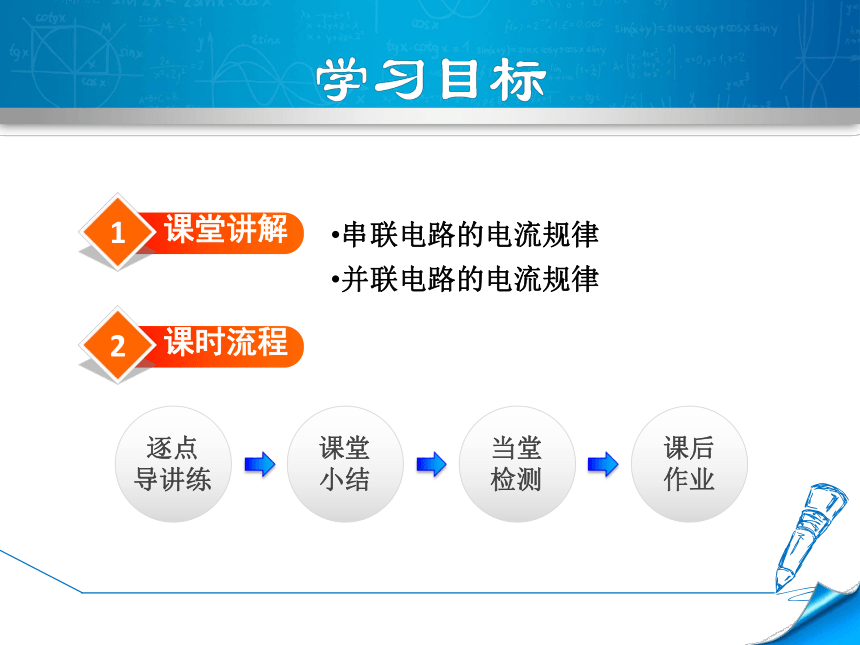

中电流的规律1课堂讲解2课时流程串联电路的电流规律
并联电路的电流规律课后作业逐点

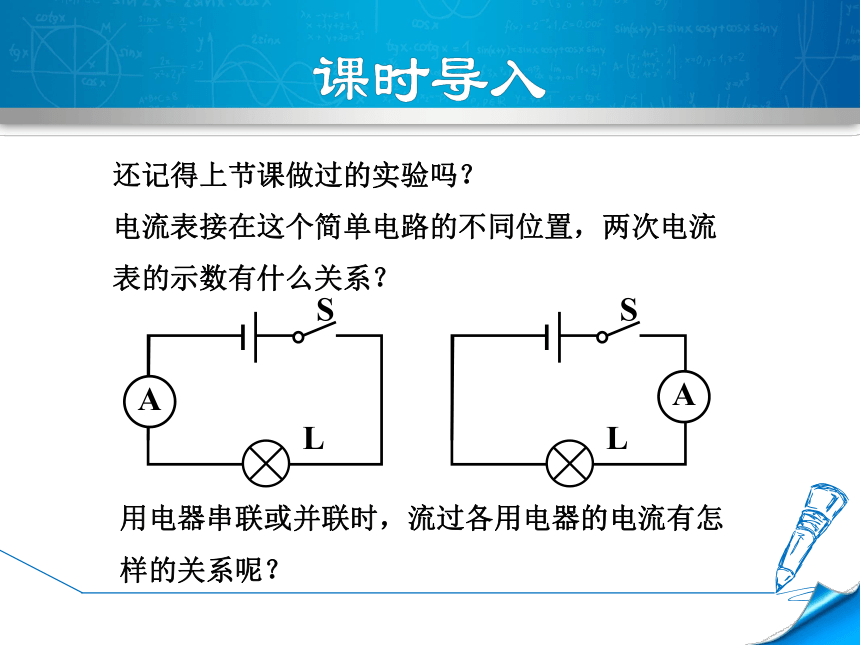

导讲练课堂小结当堂检测还记得上节课做过的实验吗？
电流表接在这个简单电路的不同位置，两次电流
表的示数有什么关系？用电器串联或并联时，流过各用电器的电流有怎
样的关系呢？ 猜想：

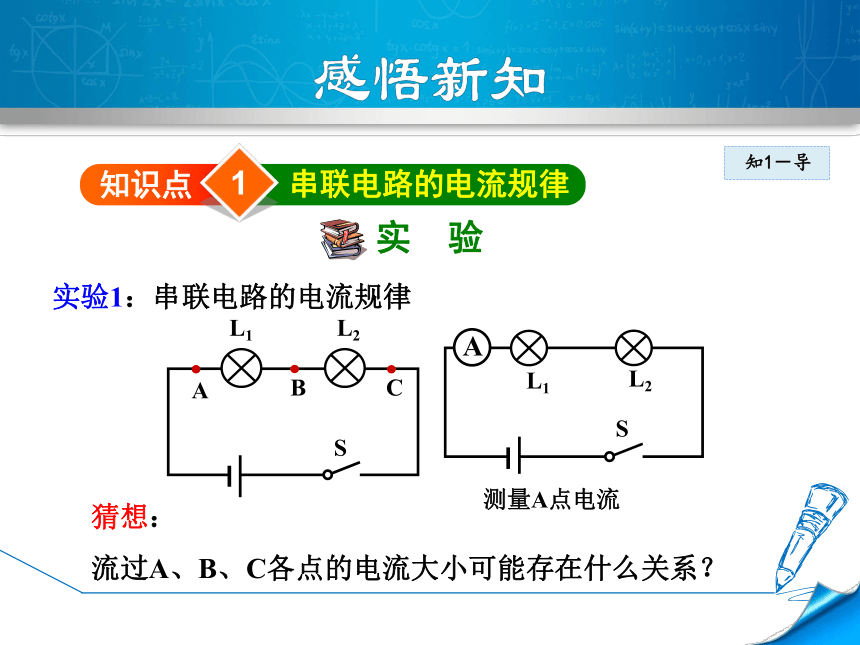

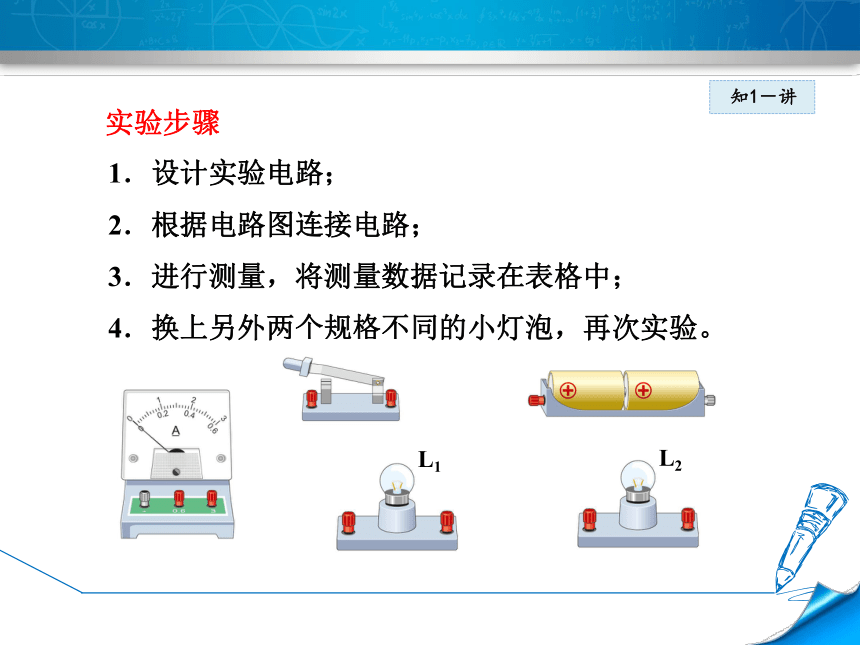

流过A、B、C各点的电流大小可能存在什么关系？知1－导1知识点串联电路的电流规律实 验实验1：串联电路的电流规律知1－讲1．设计实验电路；
2．根据电路图连接电路；
3．进行测量，将测量数据记录在表格中；

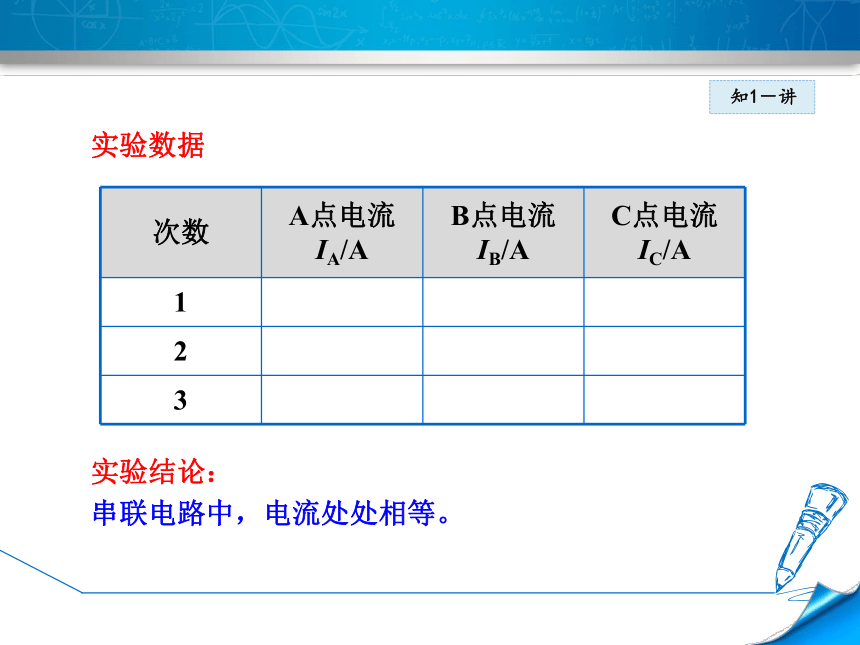

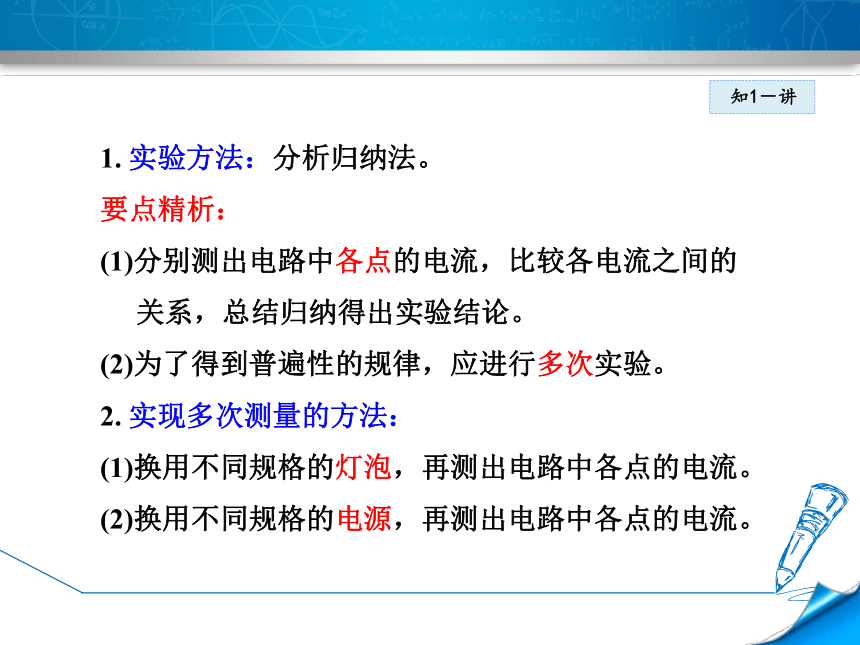

4．换上另外两个规格不同的小灯泡，再次实验。实验步骤知1－讲实验数据串联电路中，电流处处相等。实验结论：知1－讲1. 实验方法：分析归纳法。
要点精析：
(1)分别测出电路中各点的电流，比较各电流之间的
关系，总结归纳得出实验结论。
(2)为了得到普遍性的规律，应进行多次实验。
2. 实现多次测量的方法：
(1)换用不同规格的灯泡，再测出电路中各点的电流。

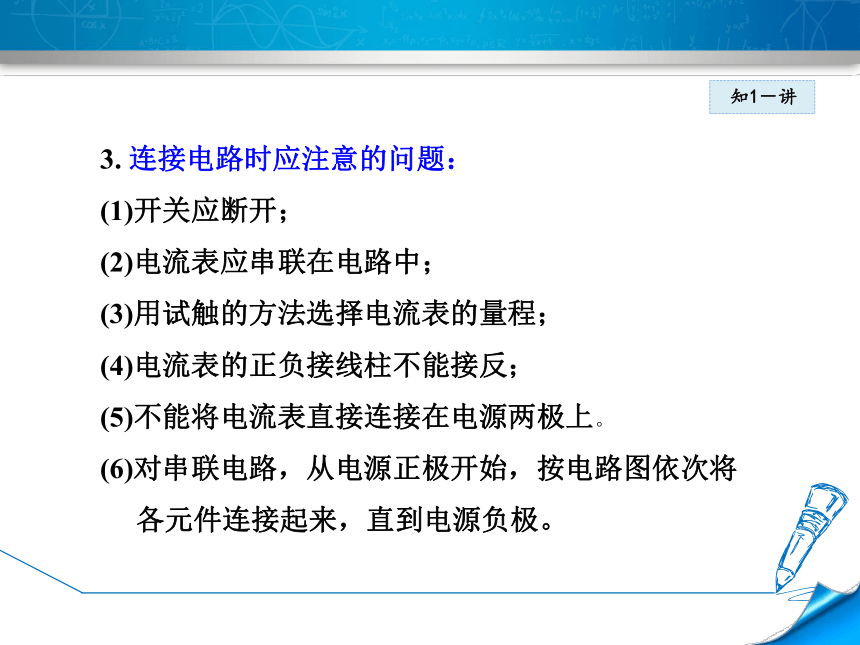

(2)换用不同规格的电源，再测出电路中各点的电流。知1－讲3. 连接电路时应注意的问题：
(1)开关应断开；
(2)电流表应串联在电路中；
(3)用试触的方法选择电流表的量程；
(4)电流表的正负接线柱不能接反；
(5)不能将电流表直接连接在电源两极上。
(6)对串联电路，从电源正极开始，按电路图依次将

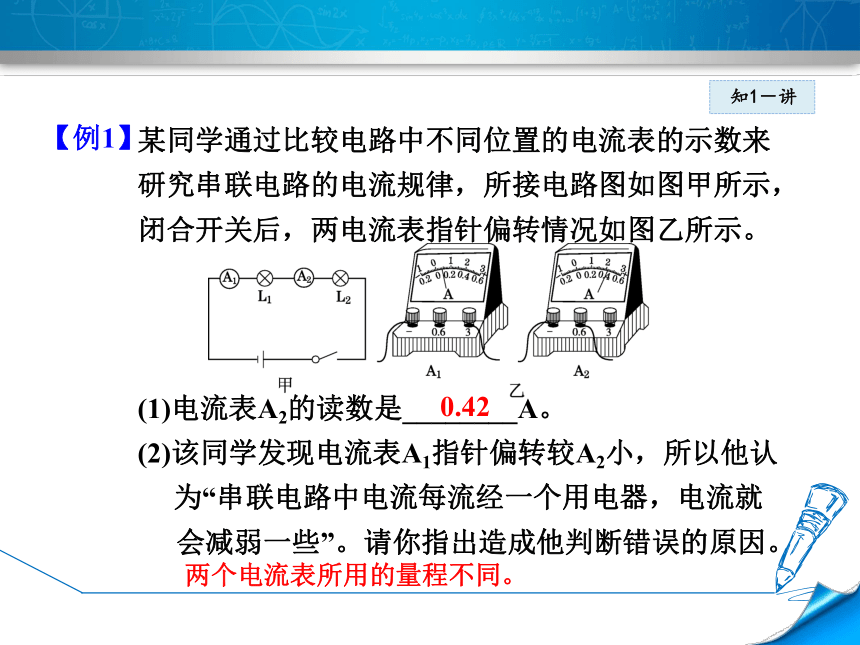

各元件连接起来，直到电源负极。知1－讲某同学通过比较电路中不同位置的电流表的示数来研究串联电路的电流规律，所接电路图如图甲所示，闭合开关后，两电流表指针偏转情况如图乙所示。
(1)电流表A2的读数是________A。
(2)该同学发现电流表A1指针偏转较A2小，所以他认
为“串联电路中电流每流经一个用电器，电流就

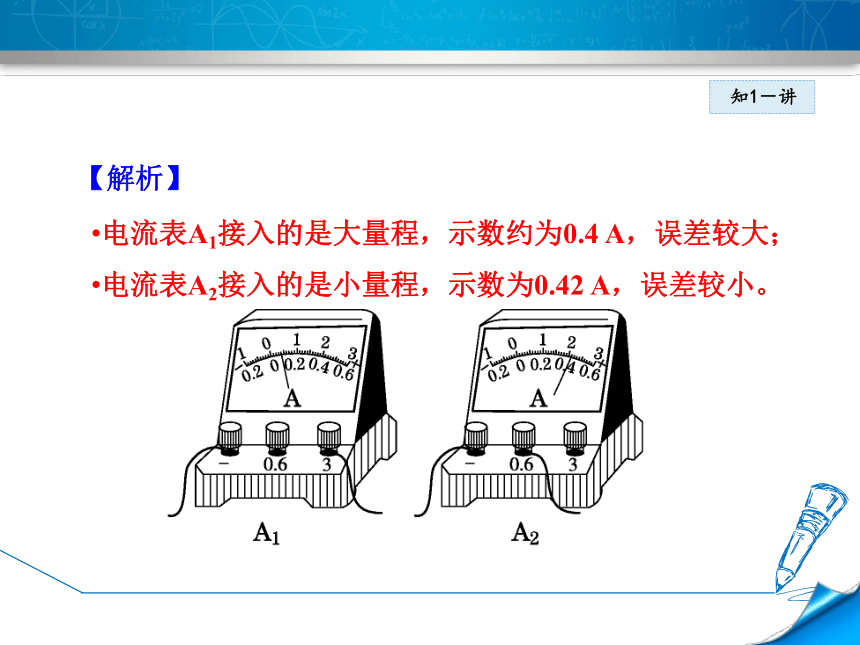

会减弱一些”。请你指出造成他判断错误的原因。【例1】 0.42两个电流表所用的量程不同。知1－讲【解析】电流表A1接入的是大量程，示数约为0.4 A，误差较大；

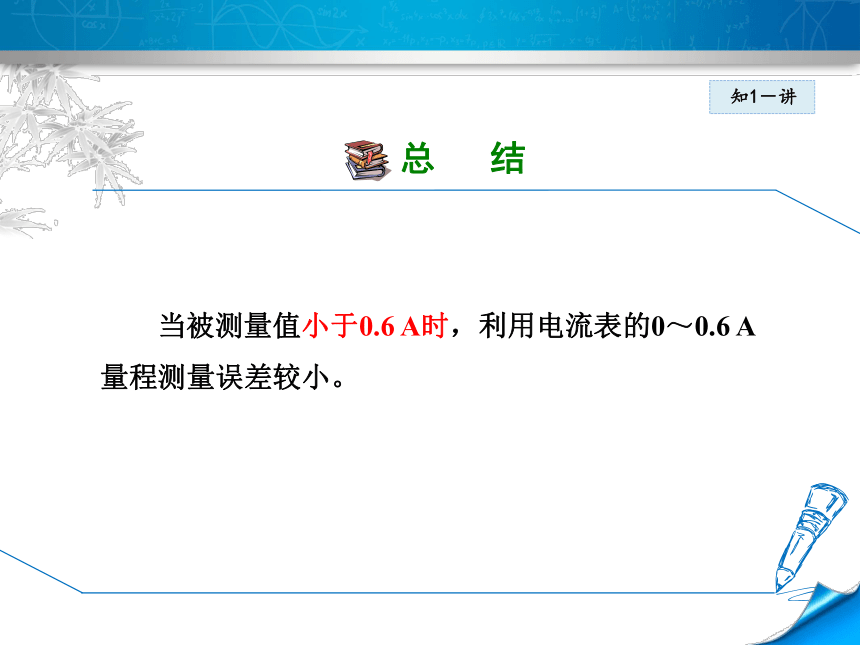

电流表A2接入的是小量程，示数为0.42 A，误差较小。知1－讲 当被测量值小于0.6 A时，利用电流表的0～0.6 A

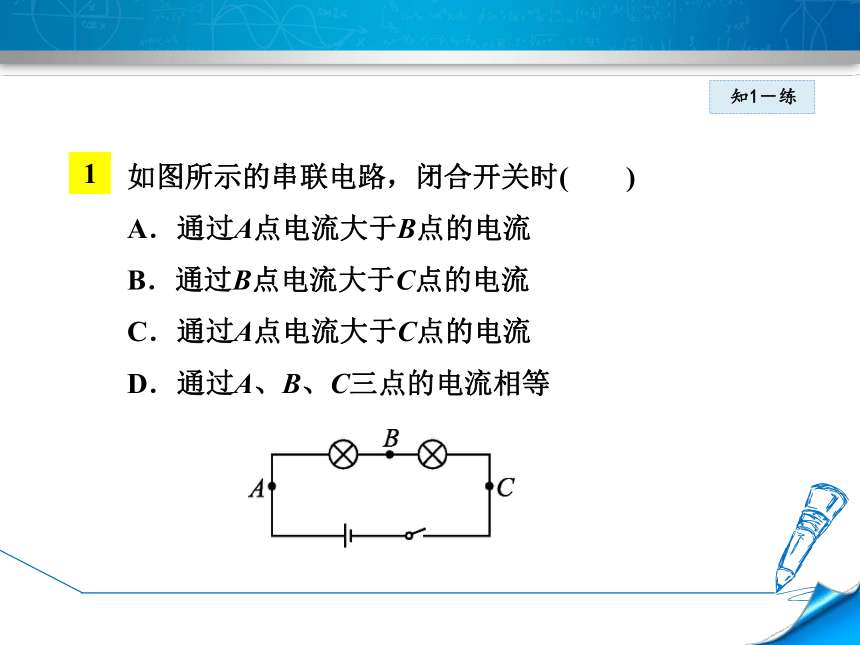

量程测量误差较小。知1－练1如图所示的串联电路，闭合开关时(　　)
A．通过A点电流大于B点的电流
B．通过B点电流大于C点的电流
C．通过A点电流大于C点的电流
D．通过A、B、C三点的电流相等知1－练2【湘西州】图甲是探究串联电路中的电流关系的电路图，开关闭合后，电流表A1的示数如图乙所示，那么电流表A2的示数应是________A。2知识点并联电路的电流规律实验猜想：
流过A、B、C各点的电流大小可能存在什么关系？实验2：并联电路的电流规律知2－导知2－讲1．设计实验电路；
2．根据电路图连接电路；
3．进行测量，将测量数据记录在表格中；
4．换上另外两个规格不同的小灯泡，再次实验。实验步骤知2－讲实验数据实验结论：并联电路中，干路电流等于各支路电流之和。知2－讲1.串联和并联电路中电流的规律(归纳思想)：知2－讲【例2】 [中考·鄂州]某实验小组想探究并联电路中电流的规律，晓丹同学猜想：并联电路中各支路电流相等。她设计了如图所示的电路，准备测量a、b、c三处的电流，并从实验室取来电流表3只、灯泡2只、开关1个、电池和导线若干进行实验。利用不同规格的灯泡进行多次实验(1)画好电路图后，晓丹同学开始连接电路，在连接电
路过程中，开关应该是________的。检查电路连接
无误后，她开始实验，并读出电流表示数记录在表
格中。晓丹同学分析数据后得出结论：并联电路中
各支路电流相等。
(2)晓丹得出错误的实
验结论，主要原因是________________________。
(3)请你对接下来的实验提出改进措施______________
___________________。(一条即可)知2－讲断开利用相同的灯泡进行实验在探究规律的实验中，为了更好地发现规律，应进
行多次实验。为了避免得出特殊性的结论，应利用
不同规格的器材进行实验。
为了测出并联电路中干路和各支路的电流，可用多
只电流表一次测出，也可用一只电流表多次测出，
前者的好处是：实验操作简单，省时快捷。知2－讲【解析】知2－讲 串联电路中，无论灯泡规格是否相同，通过各灯
泡的电流都相等；并联电路中，各支路灯泡规格相同
时，通过各灯泡的电流相等。【娄底】如图所示，在探究并联电路的电流关系时，小明把阻值不同的两个灯泡接入电路中，用电流表测出通过A、B、C三点的电流分别为IA、IB、IC。关于它们之间的大小关系，正确的是(　　)
A．IA＝IB＝IC
B．IA＝IB＋IC
C．IA＞IB＝IC
D．IA＜IB＜IC知2－练1【龙岩改编】如图所示电路，开关S1闭合，电源电压恒定，当开关S2闭合后，电流表A1的示数________，电流表A2的示数________。(均填“变大”“变小”或“不变”)知2－练2电流规律串联电路并联电路1. 串联电路中各处电流一定相等。并联电路各支路电
流有可能相等，也有可能不相等；各支路电流相等
不是并联电路中电流的一般规律。
2. 由电流的大小关系判断连接方式：对比串联和并联
电路中电流的规律可知，若已知流过两个用电器电
流不相等，可判定它们属于并联；若仅知道流过两
个用电器电流相等，则不能判定它们的连接方式。如图所示，当开关闭合后，电流表A1的示数为0.3A,通过小灯泡L1的电流是多少安？电流表A2的示数是多少安？A212根据图甲所示的电路图，在图乙的实物图上用笔 画出连线。在闭合开关后，如果电流表A1 的示数为0.5A, 电流表A2的示数为0.3A ，则通过小灯泡L1、L2的电流分别是多少安？一种节日小彩灯是由20只小灯泡串联而成的，如图所示，如果电源插头处电流为200 mA，则通过第20只小灯泡的电流为__________A；如果其中一只小灯泡的灯丝断了，则其他的小灯泡________(填“能”或“不能”)发光。3在图甲所示的电路中，A1的示数为1.2 A，A2的示数如图乙所示。下列判断正确的是(　　)4A．通过L1的电流为0.7 A
B．通过L1的电流为1.2 A
C．通过L2的电流为1.2 A
D．通过L2的电流为2.5 A1.请完成教材习题 T3、4
2.补充: 请完成剩余部分习题。
