16.3电阻 课件

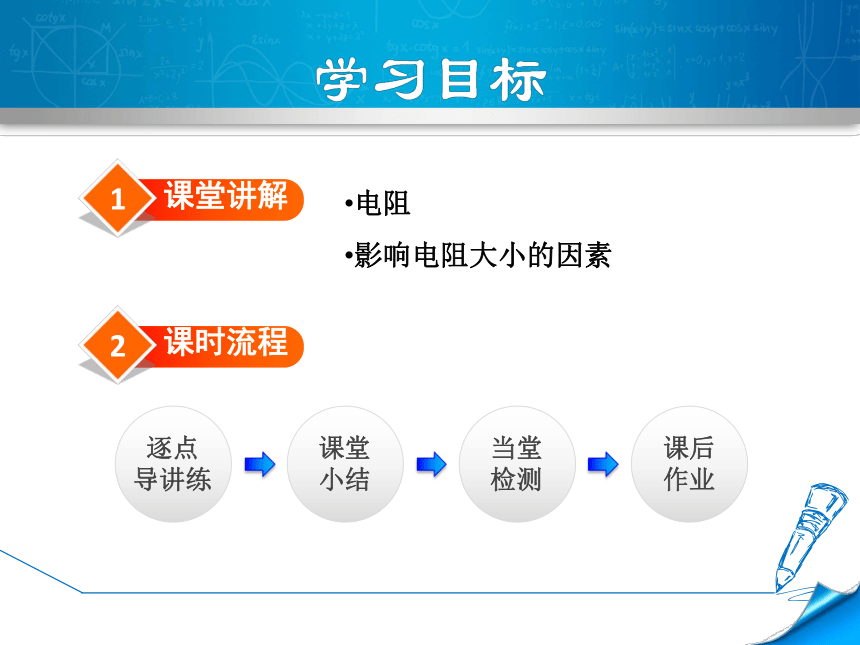

课件31张PPT。第十六章 电压 电阻第3节 电阻1课堂讲解2课时流程电阻
影响电阻大小的因素课后作业逐点
导讲练课堂小结当堂检测导线多是用铜做的，特别重要的电器设备的导线还
要用昂贵的银来做。铁也是导体，既多又便宜，想

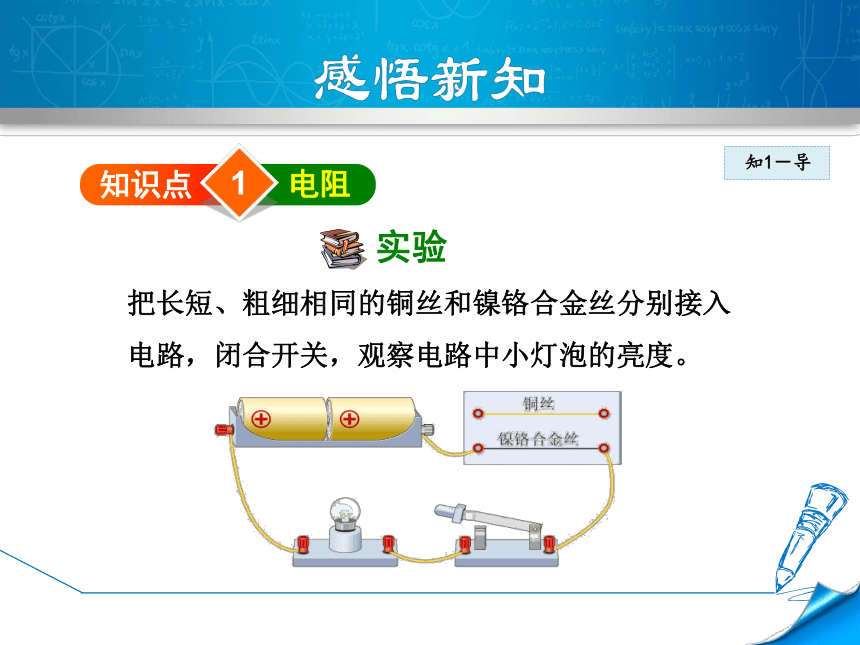

想看，为什么不用铁来做导线呢？知1－导把长短、粗细相同的铜丝和镍铬合金丝分别接入

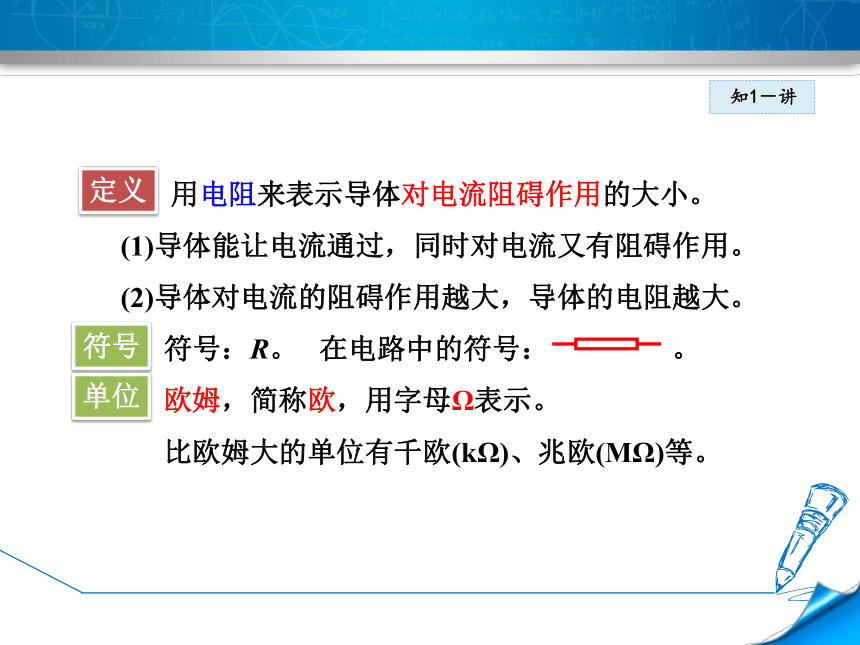

电路，闭合开关，观察电路中小灯泡的亮度。1知识点电阻实验知1－讲 用电阻来表示导体对电流阻碍作用的大小。
(1)导体能让电流通过，同时对电流又有阻碍作用。
(2)导体对电流的阻碍作用越大，导体的电阻越大。
2．符号：R。 在电路中的符号： 。
欧姆，简称欧，用字母Ω表示。

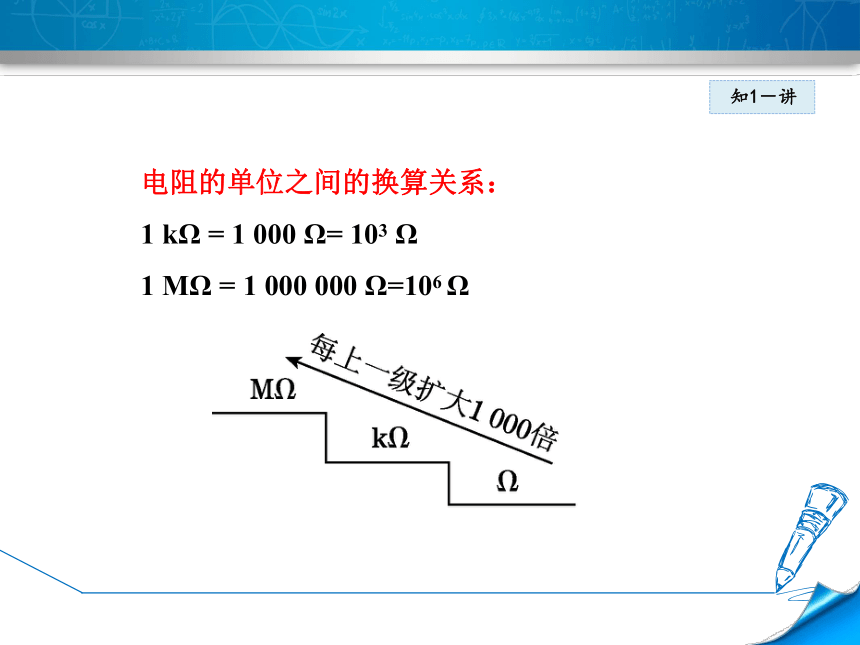

比欧姆大的单位有千欧(kΩ)、兆欧(MΩ)等。定义符号单位知1－讲电阻的单位之间的换算关系：
1 kΩ = 1 000 Ω= 103 Ω

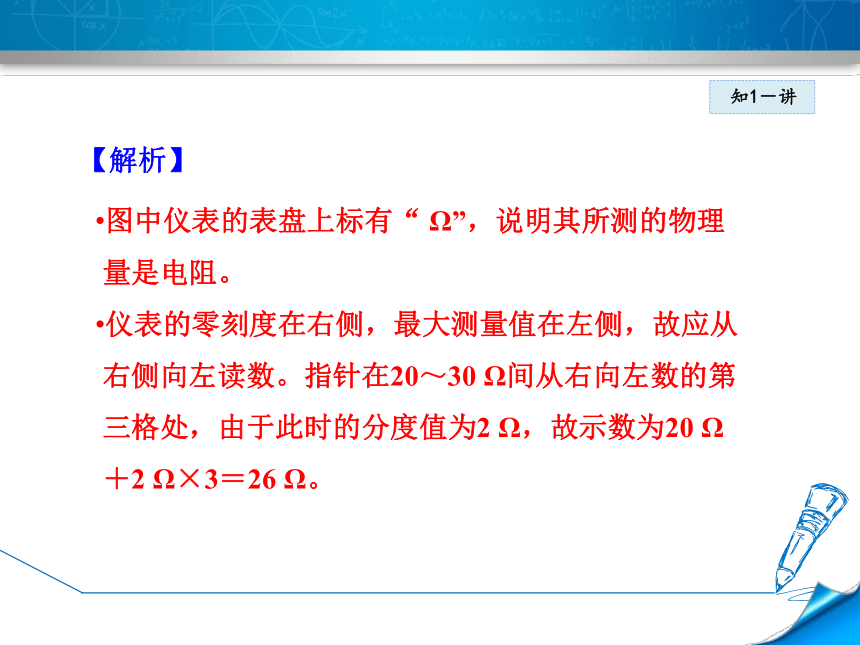

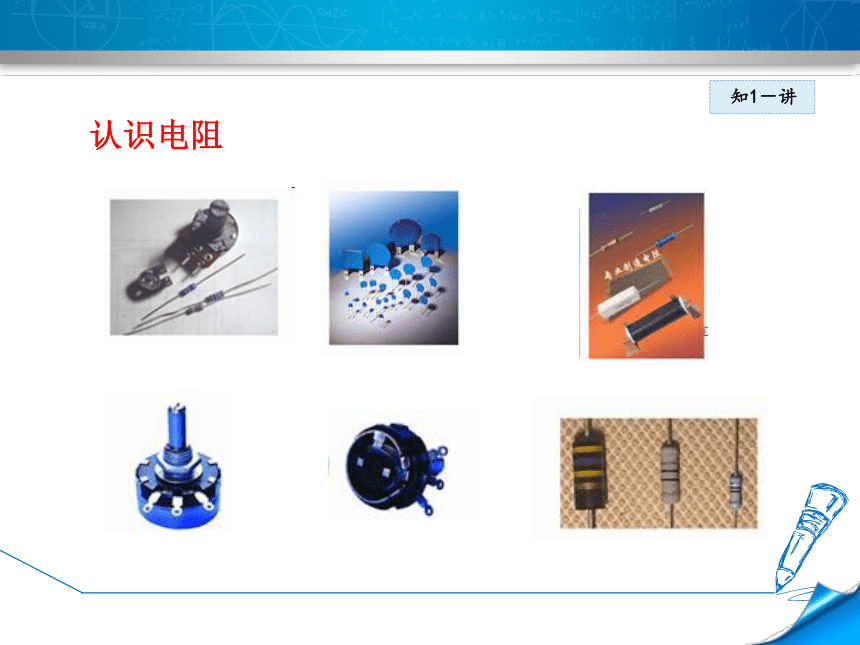

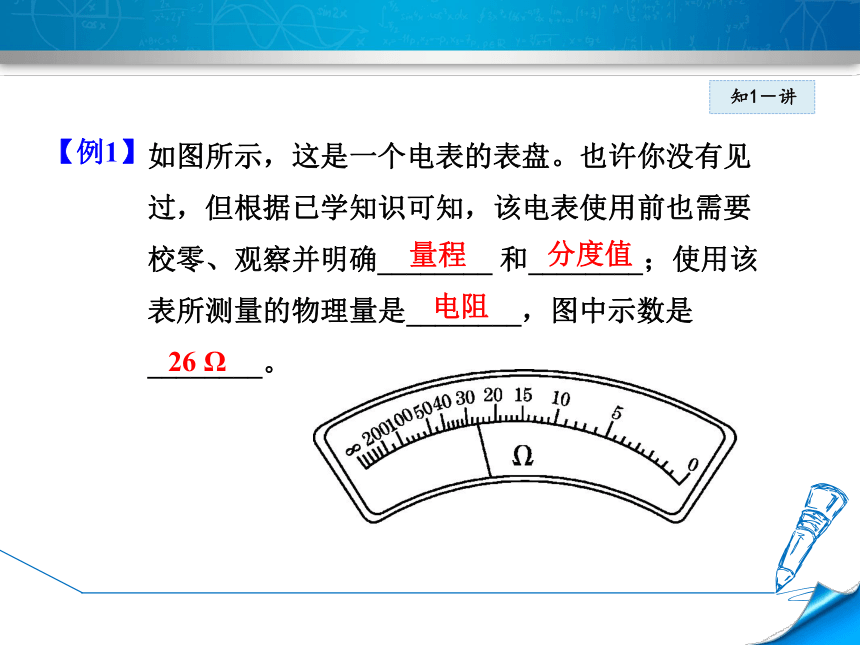

1 MΩ = 1 000 000 Ω=106 Ω知1－讲认识电阻知1－讲【例1】 如图所示，这是一个电表的表盘。也许你没有见过，但根据已学知识可知，该电表使用前也需要校零、观察并明确________ 和________；使用该表所测量的物理量是________，图中示数是________。26 Ω量程分度值电阻知1－讲【解析】图中仪表的表盘上标有“ Ω”，说明其所测的物理
量是电阻。
仪表的零刻度在右侧，最大测量值在左侧，故应从
右侧向左读数。指针在20～30 Ω间从右向左数的第
三格处，由于此时的分度值为2 Ω，故示数为20 Ω

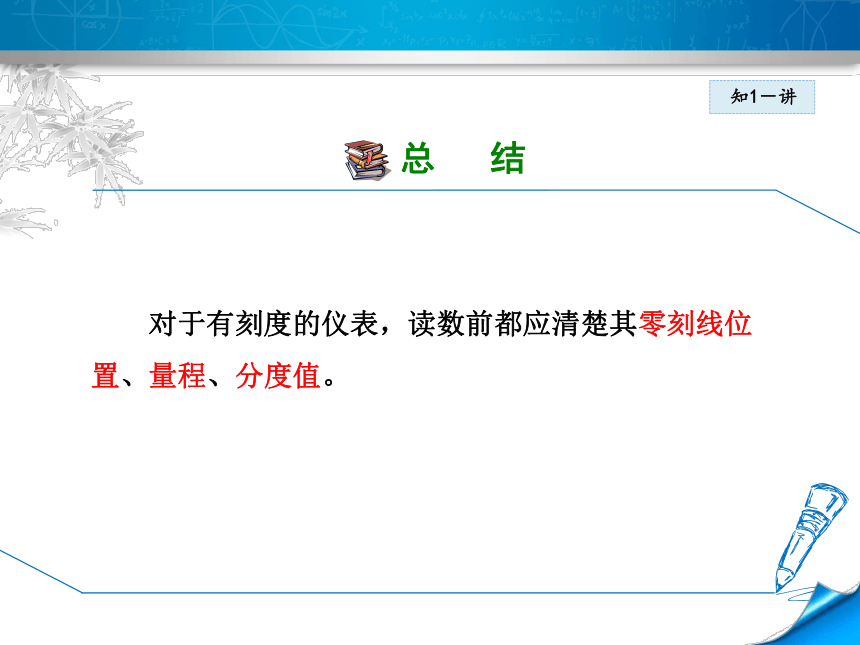

＋2 Ω×3＝26 Ω。知1－讲 对于有刻度的仪表，读数前都应清楚其零刻线位

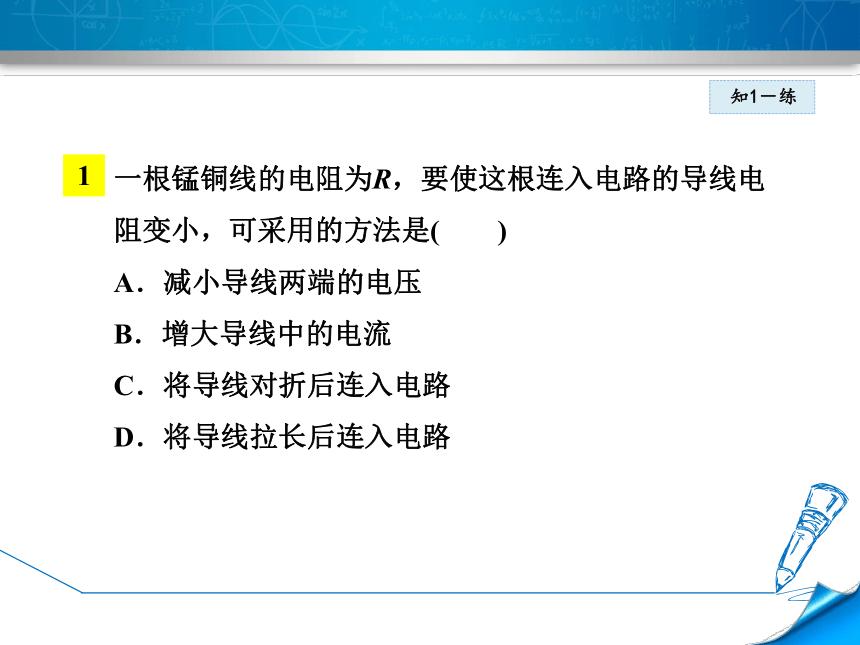

置、量程、分度值。知1－练一根锰铜线的电阻为R，要使这根连入电路的导线电阻变小，可采用的方法是(　　)
A．减小导线两端的电压
B．增大导线中的电流
C．将导线对折后连入电路

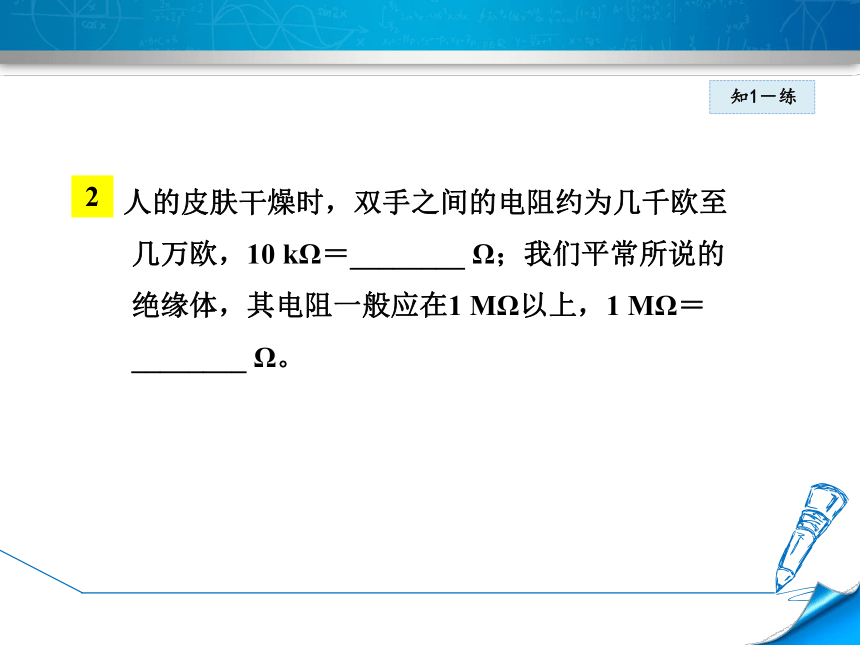

D．将导线拉长后连入电路1知1－练人的皮肤干燥时，双手之间的电阻约为几千欧至几万欧，10 kΩ＝________ Ω；我们平常所说的绝缘体，其电阻一般应在1 MΩ以上，1 MΩ＝________ Ω。2知2－导2知识点影响电阻大小的因素实验电阻的大小是否跟导线的长度有关；
电阻的大小是否跟导线的粗细有关；
其他因素。在材料一定的情况下，电阻的大小还
和哪些因素有关？问题猜想实验方案知2－讲1．探究电阻与导体长度的关系知2－讲实验1：电阻是否与导体的长度有关实验1的结论：导体的电阻与长度有关。
材料、横截面积相同，导体越长，电阻越大。知2－讲2．探究电阻与导体横截面积的关系知2－讲实验2：电阻与导体横截面积是否有关实验2的结论：导体的电阻与横截面积有关；
材料、长度相同，导体的横截面积越大，电阻越小。知2－讲实验3：电阻还与温度有关加热知2－讲1. 影响因素：导体的材料、长度、横截面积和温度。
要点精析：
(1)导体的材料一定时，长度越大，横截面积越小，
其电阻越大。
(2)大多数导体的电阻随温度的升高而增大(如金属导
体)，少数导体的电阻随温度的升高而减小(如石墨)。
(3)一般地，不考虑温度对电阻的影响。知2－讲2. 理解：电阻是导体本身的一种性质，与导体两端
电压大小和通过导体的电流大小无关。
3. 导体、绝缘体、半导体和超导体
(1)导体和绝缘体都有电阻，导体的电阻小，绝缘体
的电阻大，半导体的电阻介于导体和绝缘体之间。
(2)少数导体当温度降到足够低时，电阻变为零，这
种导体被称作超导体。知2－讲【例2】 [中考·北京]通常情况下，关于一段粗细均匀的镍铬合金丝的电阻，下列说法中正确的是(　　)
A．合金丝的电阻跟该合金丝的长度有关
B．合金丝的电阻跟该合金丝的横截面积无关
C．合金丝两端的电压越大，合金丝的电阻越小
D．通过合金丝的电流越小，合金丝的电阻越大A【解析】导体的电阻只与导体的材料、长度、横截面积和温度
有关，与其他因素无关。知2－讲 电源电压一定的电路中接入不同的电阻时，通
过灯泡的电流越大，或灯泡越亮，说明接入电路中
的电阻的阻值越小，这是利用转换法来判断电阻大
小的，但不能由此说明电阻与电流或电压有关。【天津】将一根金属导线均匀拉长后，其电阻(　　)
A．变大　 　B．变小　　
C．不变　 　D．无法判断知2－练1【襄阳】在“探究影响导体电阻大小的因素”实验中，为了探究电阻大小跟导体长度的关系，应该选择材料和________都相同、长度不同的多根金属丝，实验数据记录如表所示：
请你分析表中数据，归纳出电阻R与导体长度L的关系式：R＝________。知2－练2电阻半导体超导体影响因素单位含义1. 影响导体电阻大小的因素理解要点：
(1)电阻的大小反映的是导体对电流的阻碍作用的大小，若
导体中没有电流时，其阻碍作用没有体现出来，但这个
作用是客观存在的，此时绝对不能认为其阻值为零。
(2)电阻的大小是用来研究导体的导电性能的，对于绝缘体，
通常认为其电阻无穷大，即可把绝缘体处看成断路。
2. 实验探究的方法：
导体电阻的大小与材料、长度和横截面积有关，还与温
度有关。实验过程中用到控制变量法、转换法等方法。有两段导线A和B在相同的电压下，通过导线A的电流较大，通过导线B的 电流较小，哪段导线的电阻大？
铁比铜便宜，为什么家庭电路中用铜导线而不用铁导线？123【枣庄】为维护消费者权益，枣庄市某技术监督部门对市场上的电线产品进行抽査，发现有一个品牌的铜芯电线不符合规格：电线直径明显比说明书上标注的直径要小。这种电线不符合规格的主要原因是(　　)
A．电线的温度引起电阻偏大
B．电线的材料引起电阻偏大
C．电线的长度引起电阻偏大
D．电线的横截面积引起电阻偏大【成都】下列因素中，对导体电阻大小有决定作用的是(　　)
A．导体是否接入电路　　 B．导体两端的电压
C．通过导体的电流 D．导体的长度45【沈阳】把长短和粗细均相同的铜丝和镍铬合金丝，分别接入如图所示的电路中，当把________接入电路后，闭合开关，小灯泡会更亮一些，这说明________的电阻更大。在这两种材料中，选用________更适合制作电阻加热元件。(均填“铜丝”或“镍铬合金丝”)1.请完成教材习题 T2、4、5
2.补充: 请完成剩余部分习题。
