15.3 串联和并联

(共21张PPT)
第3节
串联和并联
单击页面即可演示
L1
L2
S

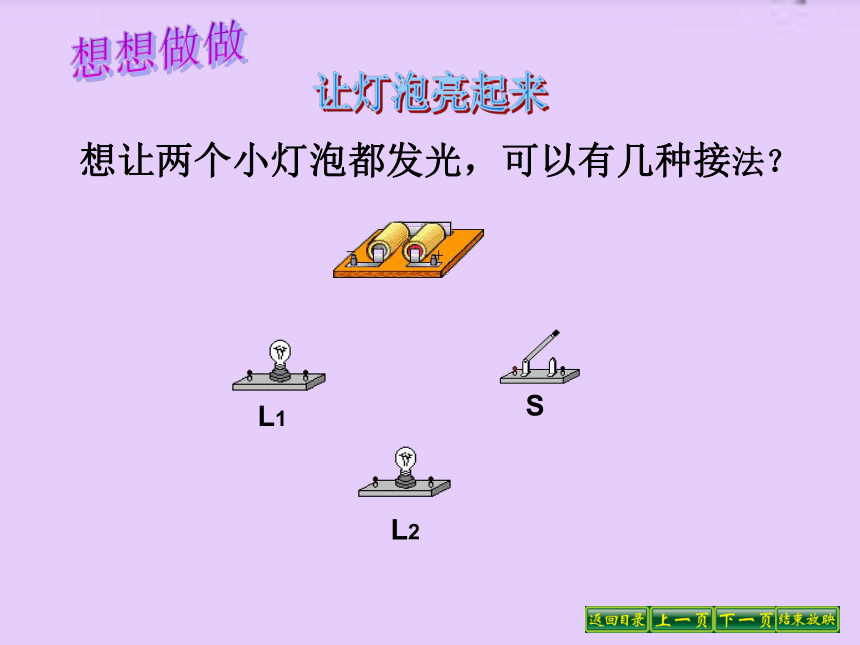

想让两个小灯泡都发光，可以有几种接法？

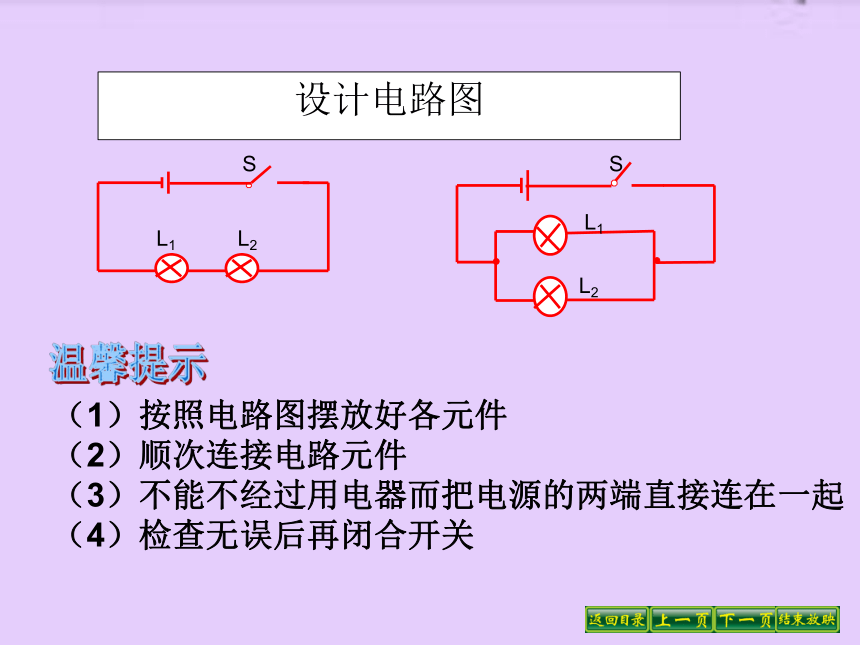

设计电路图
L2
S
L1
L1
L2
S
（1）按照电路图摆放好各元件
（2）顺次连接电路元件
（3）不能不经过用电器而把电源的两端直接连在一起
（4）检查无误后再闭合开关
L1
L2
S
S
L2
L1

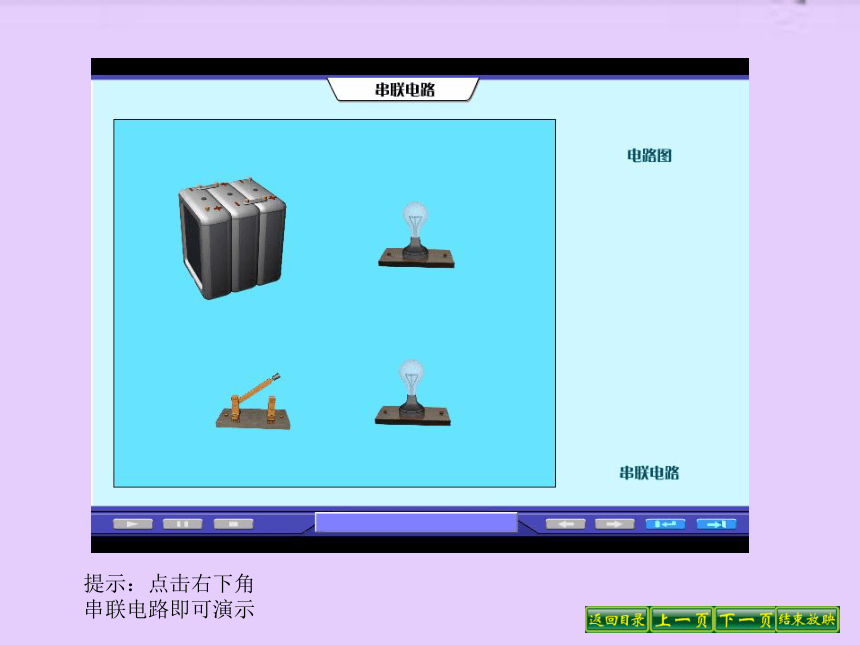

提示：点击右下角串联电路即可演示

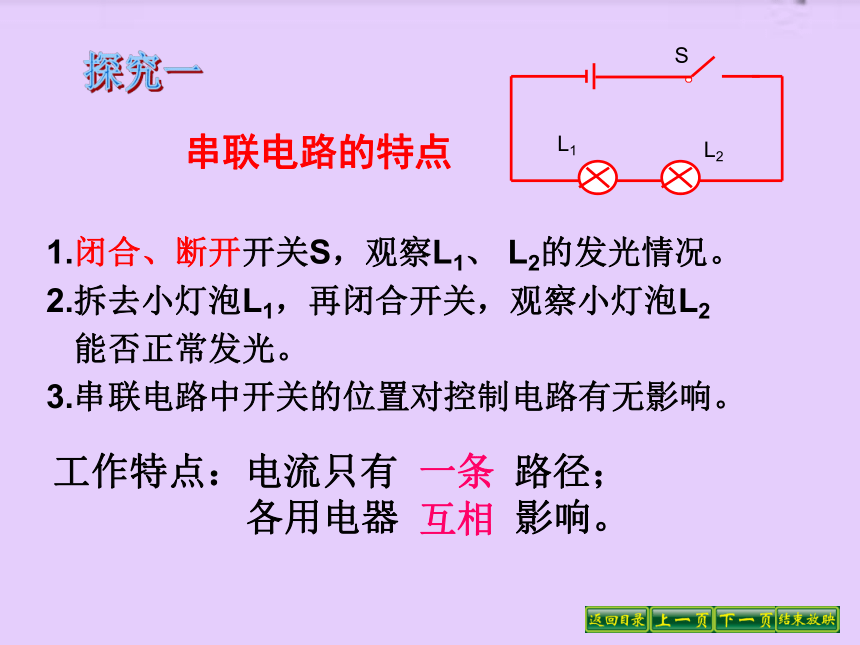

串联电路的特点
1.闭合、断开开关S，观察L1、
L2的发光情况。
2.拆去小灯泡L1，再闭合开关，观察小灯泡L2
能否正常发光。
3.串联电路中开关的位置对控制电路有无影响。
工作特点：电流只有
路径；
各用电器
影响。
S
L2
L1
一条
互相

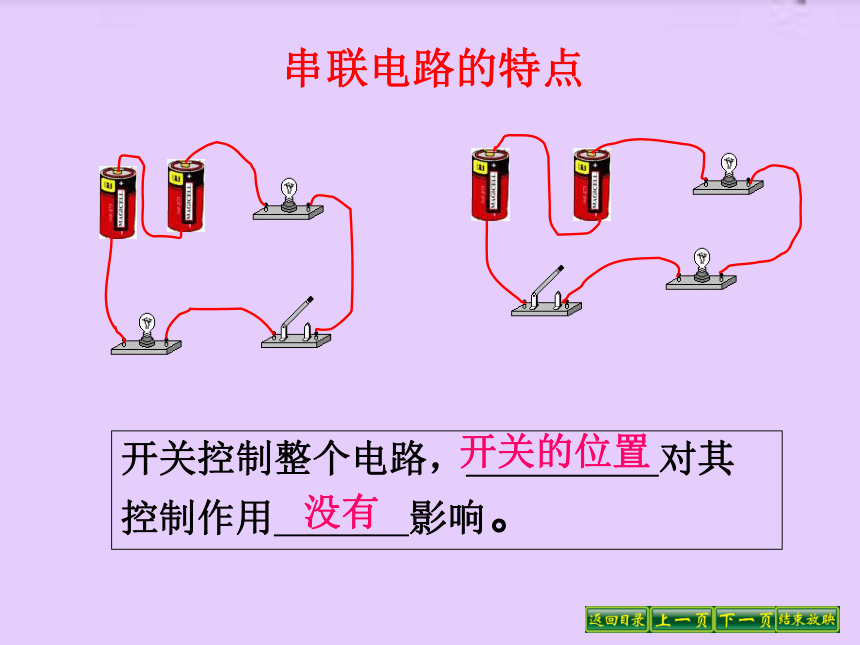

开关控制整个电路，
对其控制作用
影响。
没有
串联电路的特点
开关的位置
并联电路的特点
设计电路图
支路
干路

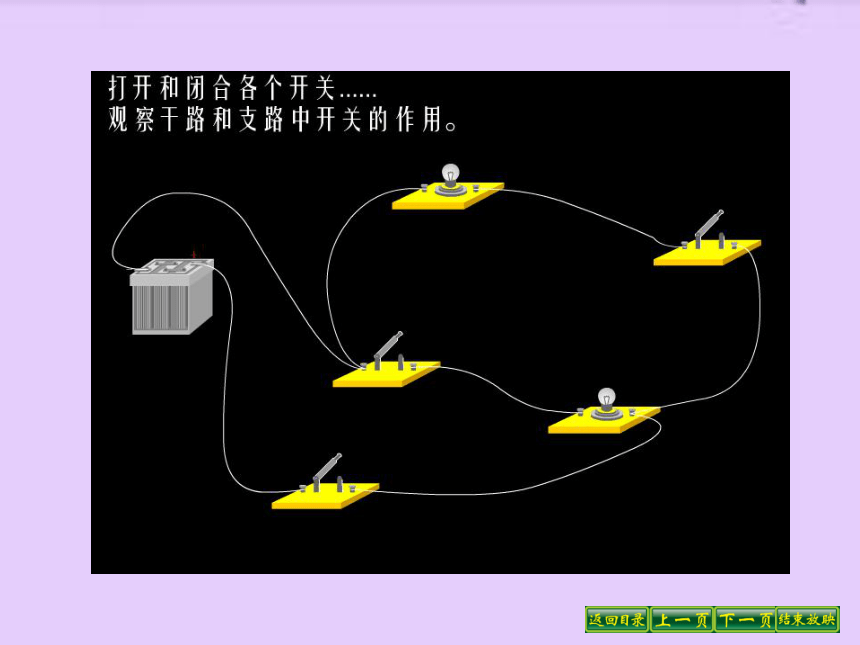

干路开关控制
，支路开关只控制它所在的那条
。
并联电路中开关作用：
整个电路
支路
L2
S1
S2
L1
L2
S2
S1
L1

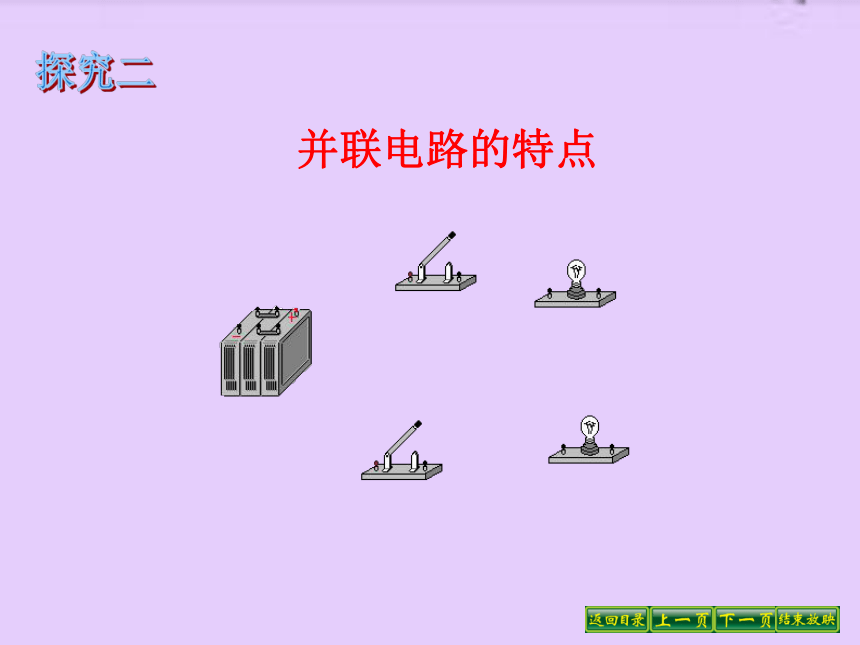

并联电路的特点
1.断开开关S1或S2，观察L1和L2的发光情况。
2.拆去小灯泡L1，再闭合开关，观察L2能否正常发光？
工作特点：1.电流有
路径
2.各支路用电器
影响、相互独立
。
多条
互不
L2
S1
S2
L1
工作
多个用电器的电路连接问题
家里的各个用电器
节日的小彩灯灯是怎样连接的？
路灯
在两个线路板上分别装有两个灯泡和一个开关，闭合开关，两灯都亮，断开开关两灯都不亮，其电路连接情况在纸板以下看不见，你有什么办法判断这两个灯泡是串联还是并联？
寻求帮助
拆除法
1.判断下列电路应采用什么连接方式（串联或并联）
（1）我们家过年的时候挂的彩灯。（
）
（2）家里的电灯和电视机、冰箱。（
）
（3）晚上，马路上的灯有亮有灭。（
）
（4）教室里的日光灯。
（
）
（5）工厂车间各台机器都要用电，它们应采用什么
连接方式。
（
）
串联
并联
并联
并联
并联
3.有三盏电灯，想把它们连接在一个电路中，要求用与不用每盏电灯都不影响别的电灯，它们之间应该（
）联。
2.如果电路中的两个用电器，闭合开关后，两灯同时亮，下列说法正确的是
（
）
A.两灯一定是串联。
B.两灯一定是并联。
C.两灯可能是串联，也可能并联。
D.条件不足，无法判断。
C
并
畅谈收获
我的疑问

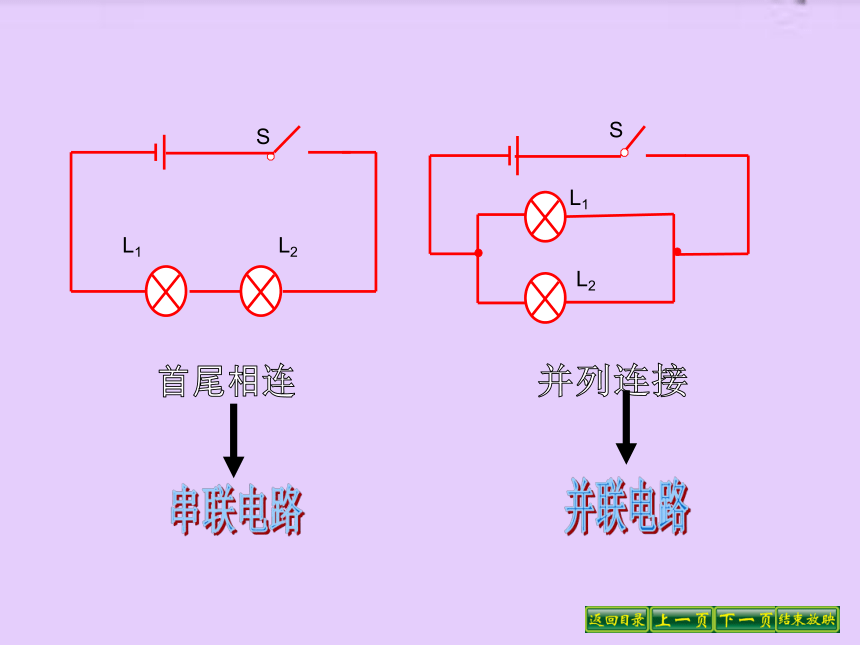

串联电路
并联电路
定义
用电器首尾相连
用电器并列连接在两点之间
特点
1.电流只有一条路径。
2.开关控制整个电路，开关位置对它的控制作用没有影响。
3.各用电器互相影响。
1.电流有多条路径。
2.干路开关控制整个电路，支路开关只控制它所在的那条支路。
3.各用电器互不影响。
判断方法
1.定义法
2.根据电流的路径条数
3.拆除法
