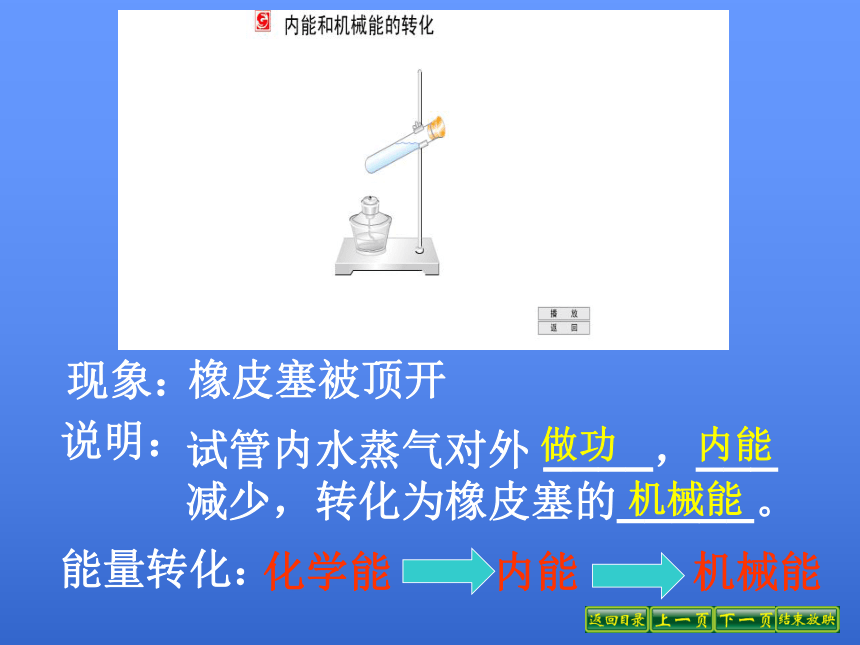

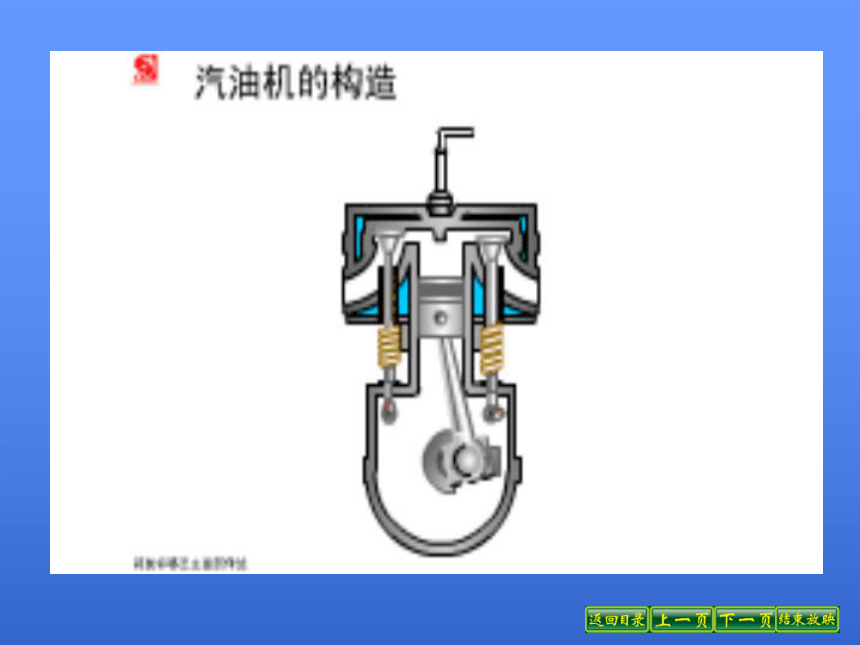

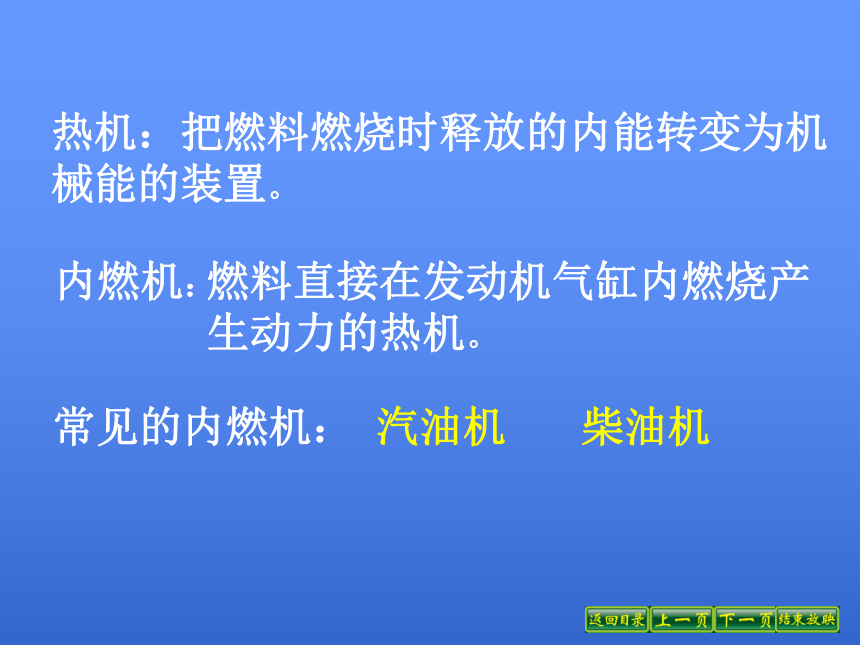

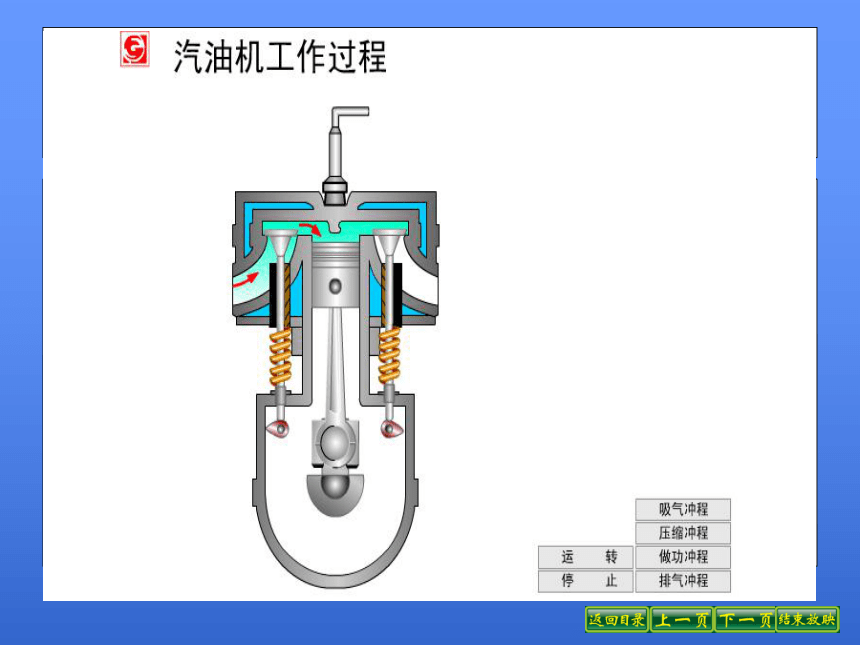

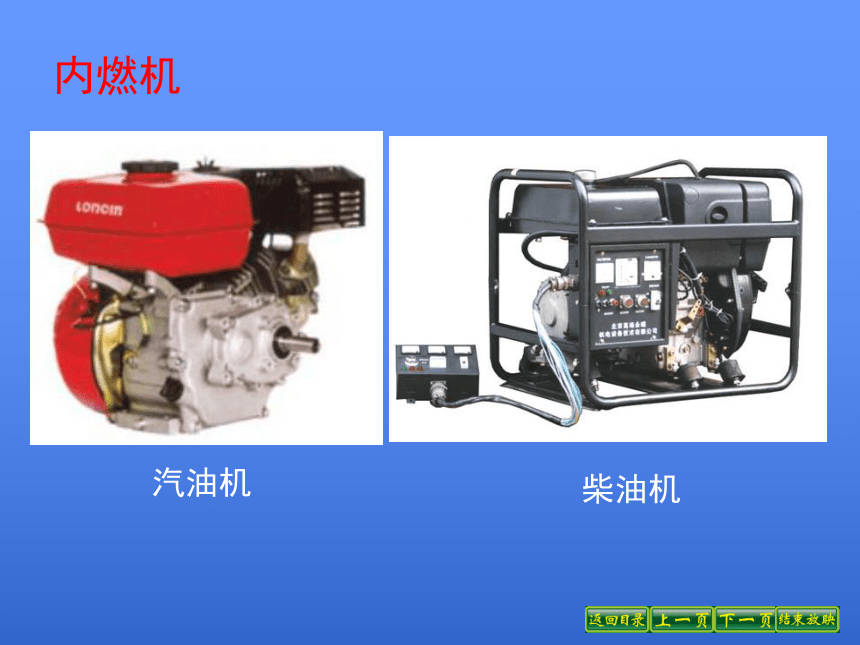

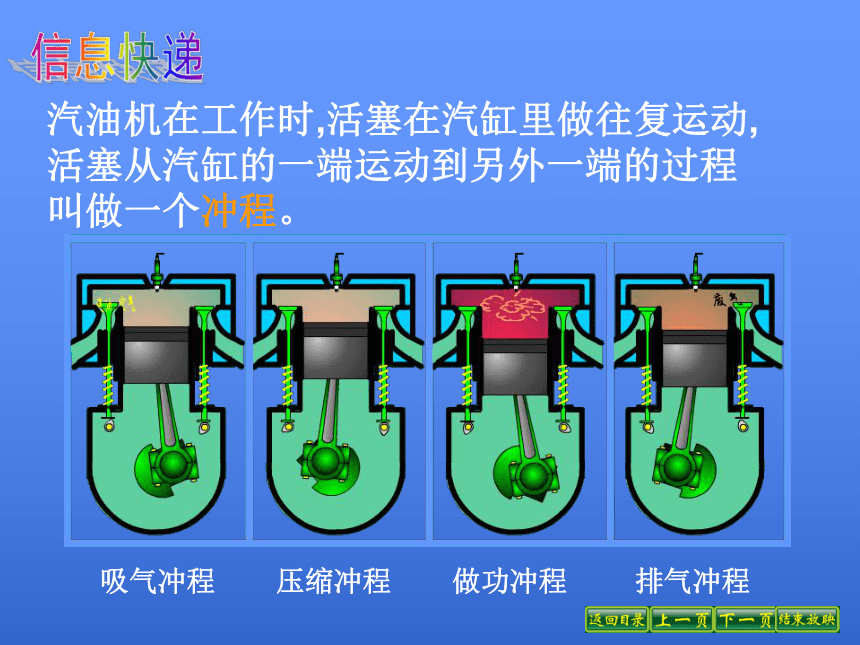

课件25张PPT。第1节 热机第十四章 内能的利用单击页面即可演示现象:说明:能量转化:橡皮塞被顶开试管内水蒸气对外 ____,___减少,转化为橡皮塞的_____。做功内能机械能这个实验,展示了人类利用内能的过程●通过这个实验原理,瓦特在1782年发明了往复式蒸汽机,这种蒸汽机在之后的一百多年里对工业的发展起了极其重要的作用。●如果把试管变成汽缸,把水换成燃料,让燃料在汽缸内燃烧,形成高温高压的燃气来推动活塞做功,便产生了内燃机,如右图。 像这种能够将内能转化为机械能的机器统称为热机。内燃机:热机:把燃料燃烧时释放的内能转变为机械能的装置。燃料直接在发动机气缸内燃烧产生动力的热机。常见的内燃机: 汽油机 柴油机内燃机汽油机柴油机吸气冲程压缩冲程做功冲程排气冲程吸气冲程汽油和空气 进气门打开,排气门关闭。活塞由上端向下端运动,汽油和空气组成的燃料混合物从进气门吸入气缸。压缩冲程 进气门和排气门都关闭,活塞向上运动,燃料混合物被压缩,压强增大,温度升高。
机械能转化为内能。做功冲程 在压缩冲程末尾,火花塞产生电火花,使燃料猛烈燃烧,产生高温高压的燃气,推动活塞向下运动,并通过连杆带动曲轴转动。
内能转化为机械能。排气冲程燃烧后的废气 进气门关闭,排气门打开,活塞向上运动,把废气排出气缸。汽油机完成一个循环:
1.活塞经历四个冲程,分别为: 、 、 、 冲程。其中,
冲程时燃气对外做功.
2.曲轴旋转 圈,活塞往复 次.
3.压缩冲程和做功冲程中能量是怎样转化的?牛刀小试:吸气压缩做功排气做功22柴油机柴油机1.基本构造和主要部件的作用相似。
2 .每个工件循环都经历四个冲程:吸气冲程、压缩冲程、做功冲程、排气冲程。
3 .四个冲程中,只有做功冲程对外做功,其余三个冲程靠飞轮惯性完成。
4 .一个工作循环中,活塞往复两次,飞轮转动两周,做功一次。不同点1.构造不同:汽油机汽缸顶有火花塞,而柴油机汽缸顶部有喷油嘴。
2 .燃料不同:汽油机的燃料是汽油,而柴油机的燃料是柴油。
3 .吸气不同:汽油机吸进汽油和空气的混合气体,柴油机只吸进空气。
4 .点火不同:汽油机属点燃式点火,柴油机属压燃式点火。汽油机与柴油机比较:一个工作循环:
活塞:往复两次。
曲轴:转动两周。
完成:四个冲程。
对外做功:一次。
其它冲程:靠飞轮惯性来完成。小结:一台汽油机飞轮转速为3000R/分,则在1秒内完成 ___个循环、____个冲程,其中对外做功____次。牛刀小试:2510025从物理走向社会阅读:科学世界 现代汽车航天飞机运载火箭1.火箭升空_____能转化为_____能。内机械小试身手:2.内燃机在做功冲程中,高温气体迅速膨胀而做功,此时这些气体的温度和内能变化的情况是 ( )
A.内能减少,温度降低
B.内能增加,温度升高
C.内能减少,温度升高
D.内能增加,温度降低A小试身手:3.如图所示,此图是汽油机的 冲程。在此冲程中,汽缸中的气体体积 ,压强 。(填“变大”、“变小”或“不变”)
压缩变小变大小试身手:再见
