热学作图专题训练（含答案解析）

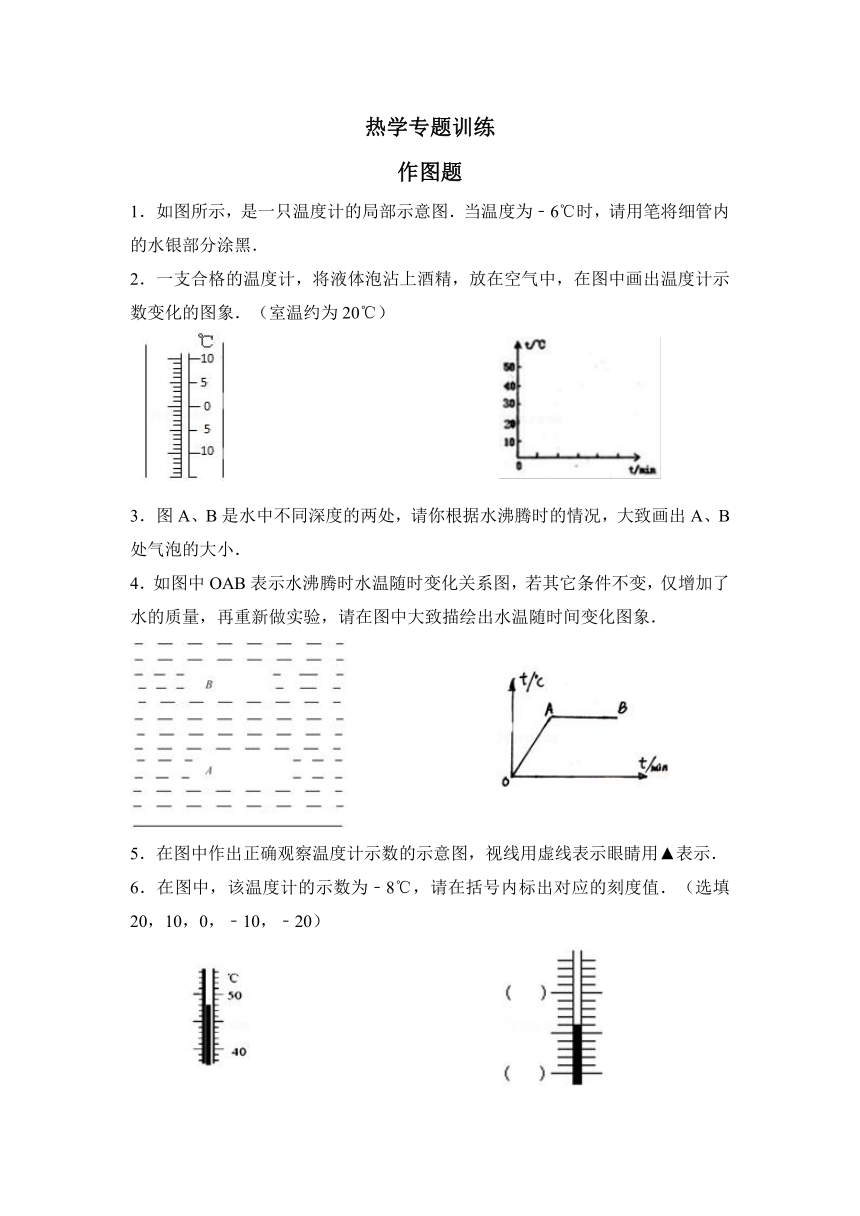

热学专题训练
作图题
如图所示，是一只温度计的局部示意图．当温度为﹣6℃时，请用笔将细管内的水银部分涂黑．
2．一支合格的温度计，将液体泡沾上酒精，放在空气中，在图中画出温度计示数变化的图象．（室温约为20℃）
图A、B是水中不同深度的两处，请你根据水沸腾时的情况，大致画出A、B处气泡的大小．
4．如图中OAB表示水沸腾时水温随时变化关系图，若其它条件不变，仅增加了水的质量，再重新做实验，请在图中大致描绘出水温随时间变化图象．
在图中作出正确观察温度计示数的示意图，视线用虚线表示眼睛用▲表示．
6．在图中，该温度计的示数为﹣8℃，请在括号内标出对应的刻度值．（选填20，10，0，﹣10，﹣20）

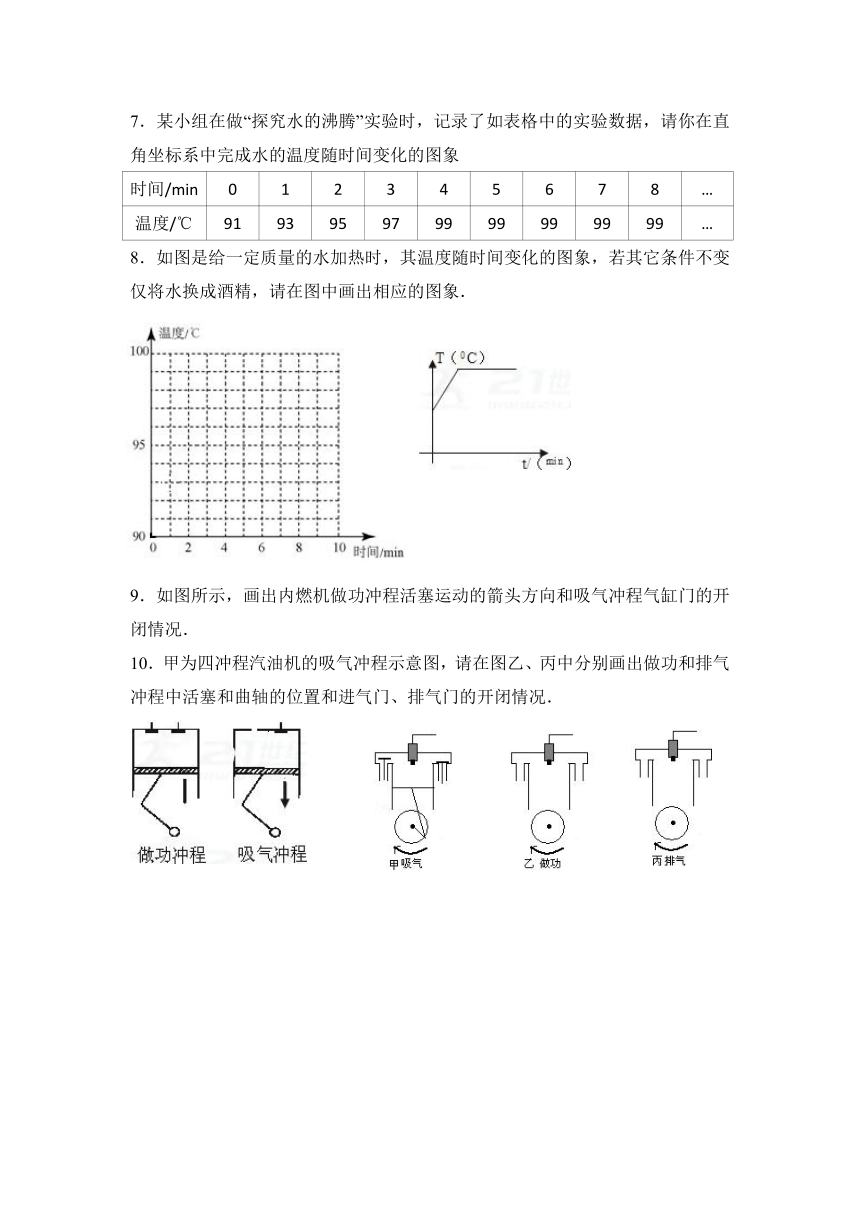

7．某小组在做“探究水的沸腾”实验时，记录了如表格中的实验数据，请你在直角坐标系中完成水的温度随时间变化的图象
时间/min
0
1
2
3
4
5
6
7
8
…
温度/℃
91
93
95
97
99
99
99
99
99
…
8．如图是给一定质量的水加热时，其温度随时间变化的图象，若其它条件不变仅将水换成酒精，请在图中画出相应的图象．
如图所示，画出内燃机做功冲程活塞运动的箭头方向和吸气冲程气缸门的开闭情况．
10．甲为四冲程汽油机的吸气冲程示意图，请在图乙、丙中分别画出做功和排气冲程中活塞和曲轴的位置和进气门、排气门的开闭情况．
　
热学专题训练作图题

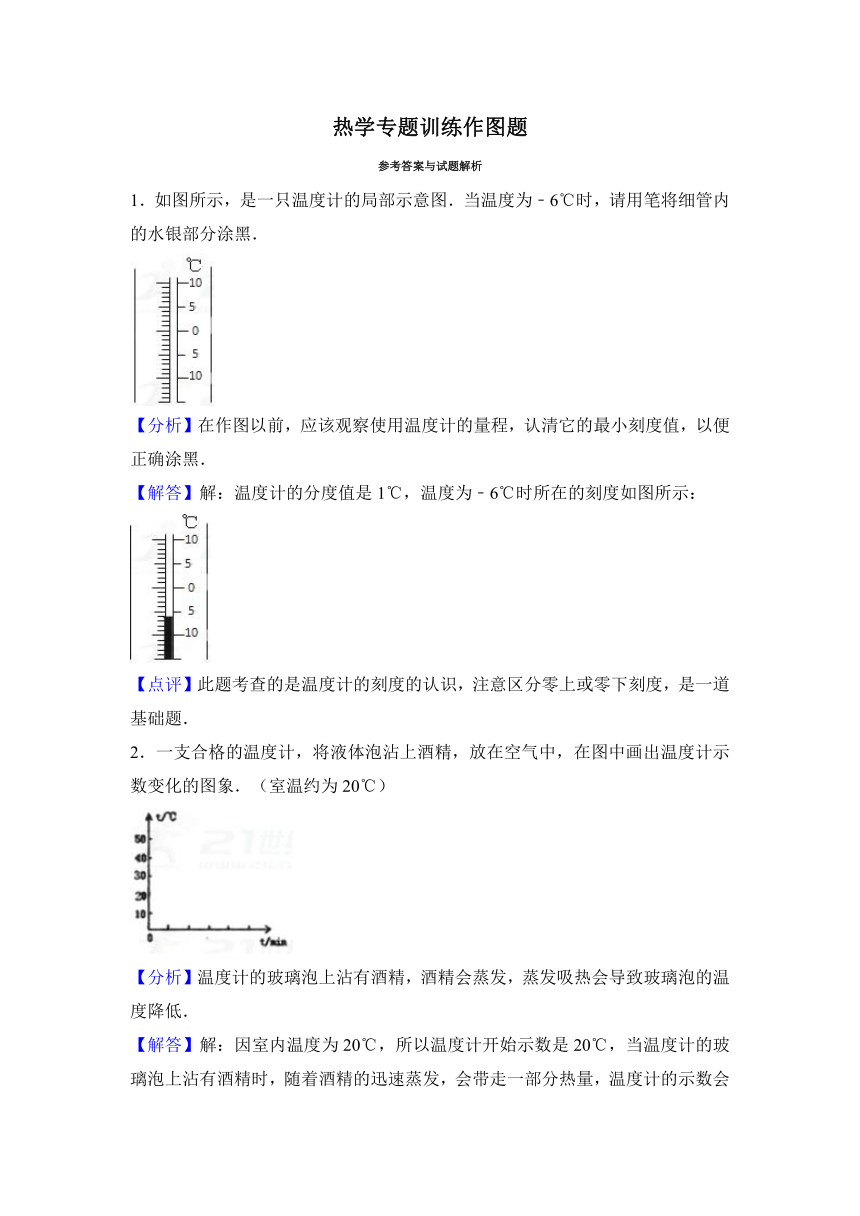

参考答案与试题解析
1．如图所示，是一只温度计的局部示意图．当温度为﹣6℃时，请用笔将细管内的水银部分涂黑．
【分析】在作图以前，应该观察使用温度计的量程，认清它的最小刻度值，以便正确涂黑．
【解答】解：温度计的分度值是1℃，温度为﹣6℃时所在的刻度如图所示：
【点评】此题考查的是温度计的刻度的认识，注意区分零上或零下刻度，是一道基础题．
2．一支合格的温度计，将液体泡沾上酒精，放在空气中，在图中画出温度计示数变化的图象．（室温约为20℃）
【分析】温度计的玻璃泡上沾有酒精，酒精会蒸发，蒸发吸热会导致玻璃泡的温度降低．

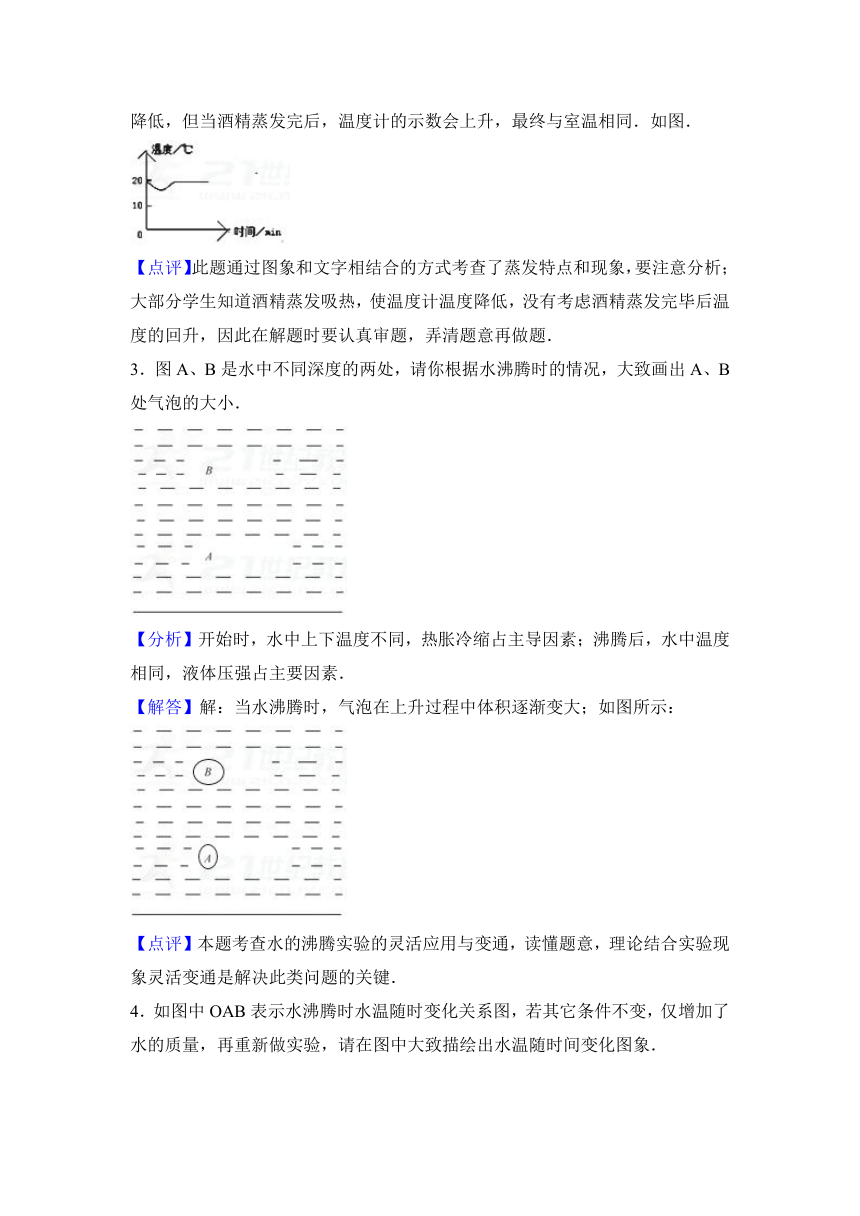

【解答】解：因室内温度为20℃，所以温度计开始示数是20℃，当温度计的玻璃泡上沾有酒精时，随着酒精的迅速蒸发，会带走一部分热量，温度计的示数会降低，但当酒精蒸发完后，温度计的示数会上升，最终与室温相同．如图．
【点评】此题通过图象和文字相结合的方式考查了蒸发特点和现象，要注意分析；大部分学生知道酒精蒸发吸热，使温度计温度降低，没有考虑酒精蒸发完毕后温度的回升，因此在解题时要认真审题，弄清题意再做题．
3．图A、B是水中不同深度的两处，请你根据水沸腾时的情况，大致画出A、B处气泡的大小．
【分析】开始时，水中上下温度不同，热胀冷缩占主导因素；沸腾后，水中温度相同，液体压强占主要因素．
【解答】解：当水沸腾时，气泡在上升过程中体积逐渐变大；如图所示：
【点评】本题考查水的沸腾实验的灵活应用与变通，读懂题意，理论结合实验现象灵活变通是解决此类问题的关键．
4．如图中OAB表示水沸腾时水温随时变化关系图，若其它条件不变，仅增加了水的质量，再重新做实验，请在图中大致描绘出水温随时间变化图象．
【分析】其它条件不变的情况下，水的沸点不会改变，水量增加则加热时间会增加．
【解答】解：其它条件不变的情况下，压强不会变化，所以水的沸点不会改变，但水量增加会使水的温度上升变慢，即加热时间变长．
如下图中的虚线部分：
【点评】此题是对水的温度变化的考查，解题的关键是掌握压强不变沸点不变，水量变大则达到沸点时所需的时间会变长．
5．在图中作出正确观察温度计示数的示意图，视线用虚线表示眼睛用▲表示．
【分析】温读数时，视线要与液柱上表面保持向平，不能俯视或仰视．
【解答】解：温度计读数的时候，视线要与液柱的上表面保持向平，如图所示：
【点评】此题考查了温度计的读数，在物理实验和日常生活中经常使用温度计，我们要熟练掌握其使用和读数方法．
6．在图中，该温度计的示数为﹣8℃，请在括号内标出对应的刻度值．（选填20，10，0，﹣10，﹣20）
【分析】根据图中温度计中液面的位置和温度值，确定温度计的0℃的位置和温度计分度值的大小，然后标出图中温度计对应的温度值．
【解答】解：由图可知，温度计的刻度一个大格中有5个小格，并且﹣8℃在一个大格中的一小格处，说明一个小格代表2℃，即温度计的分度值为2℃；所以上面括号中对应的温度值应为0℃，下面括号中对应的温度值应为﹣20℃，如图所示：
【点评】本题的解题关键是确定温度计的分度值和0℃的位置．
7．某小组在做“探究水的沸腾”实验时，记录了如表格中的实验数据，请你在直角坐标系中完成水的温度随时间变化的图象
时间/min
0
1
2
3
4
5
6
7
8
…
温度/℃
91
93
95
97
99
99
99
99
99
…
【分析】首先根据表格中的数据进行描点，然后将各点用平滑的曲线连接起来．
【解答】解：根据表格中数据描点，并用平滑的曲线连接起来．如图所示：
【点评】此题是探究水的沸腾实验，主要考查了水沸腾图象的画法及沸点的概念．
8．如图是给一定质量的水加热时，其温度随时间变化的图象，若其它条件不变仅将水换成酒精，请在图中画出相应的图象．
【分析】知道液体沸腾时的特点：吸热，但温度保持不变，酒精的比热容小于水的比热容，且酒精的沸点低于水的沸点，采用控制变量法来分析问题．
【解答】解：其他条件不变，仅将水换成酒精，初温相同，由于酒精的比热容小于水的比热容，所以酒精升温速度比水的升温速度快；酒精的沸点低于水的沸点，所以如下图所示：
【点评】本题考查了液体沸腾时的特点，液体沸腾时一定注意液体沸腾的条件：达到沸点并且继续吸热．
9．如图所示，画出内燃机做功冲程活塞运动的箭头方向和吸气冲程气缸门的开闭情况．
【分析】四冲程内燃机一个工作循环包括吸气、压缩、做功、排气四个冲程，做功冲程，两个气门都关闭，活塞向下运动；吸气冲程中，进气门打开，排气门关闭，活塞向下运动．
【解答】解：在内燃机的做功冲程中，两个气门都关闭，活塞向下运动；吸气冲程中，进气门打开，排气门关闭，活塞向下运动；如下图所示：
【点评】熟悉每个冲程的特征是作图的关键；本题的难点是准确作图．
10．甲为四冲程汽油机的吸气冲程示意图，请在图乙、丙中分别画出做功和排气冲程中活塞和曲轴的位置和进气门、排气门的开闭情况．
【分析】四冲程内燃机一个工作循环包括吸气、压缩、做功、排气四个冲程，吸气冲程，进气门打开，排气门关闭；压缩冲程，两个气门都关闭，活塞向上运动；做功冲程，两个气门都关闭，活塞向下运动；排气冲程，进气门关闭，排气门打开，活塞向上运动．
【解答】解：做功冲程，两个气门都关闭，活塞向下运动；排气冲程，进气门关闭，排气门打开，活塞向上运动，如下图所示：
【点评】熟悉每个冲程的特征是作图的关键；本题的难点是准确作图．
