16.1电压课件（19张）

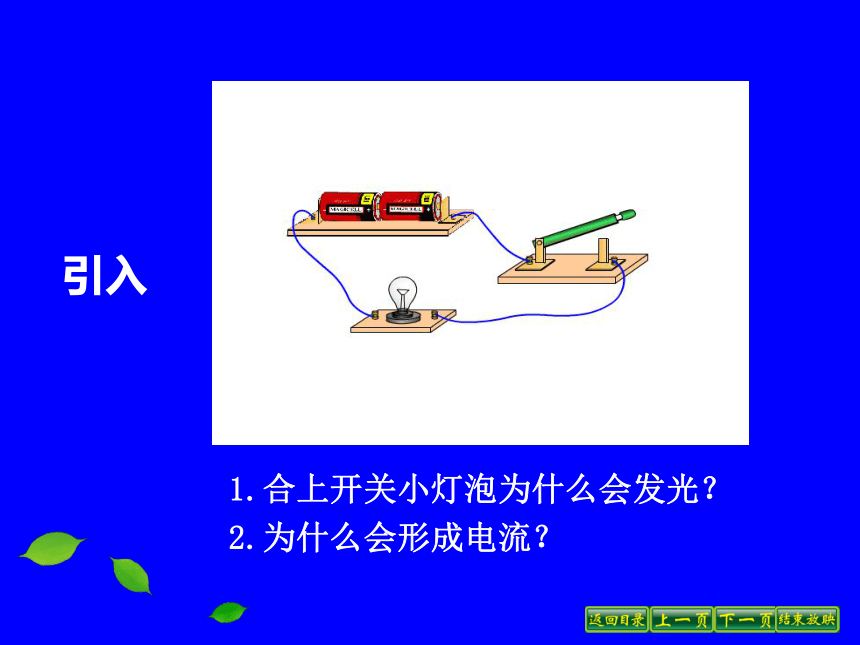

课件19张PPT。第1节 电压第十六章 电压 电阻单击页面即可演示引入1.合上开关小灯泡为什么会发光？

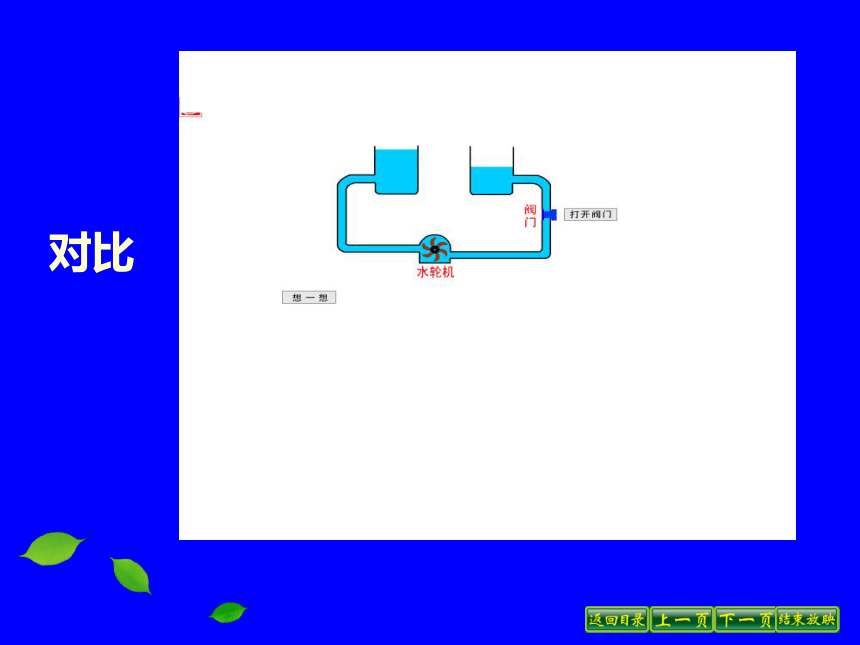

2.为什么会形成电流？对比电压知识1.电源的作用？
2.电压的作用？
3.电压(U　)的单位
4.身边的电压值（P56)提供电压（维持正负极间的电压）使电路中形成电流一节干电池：1.5V
一节蓄电池：2V

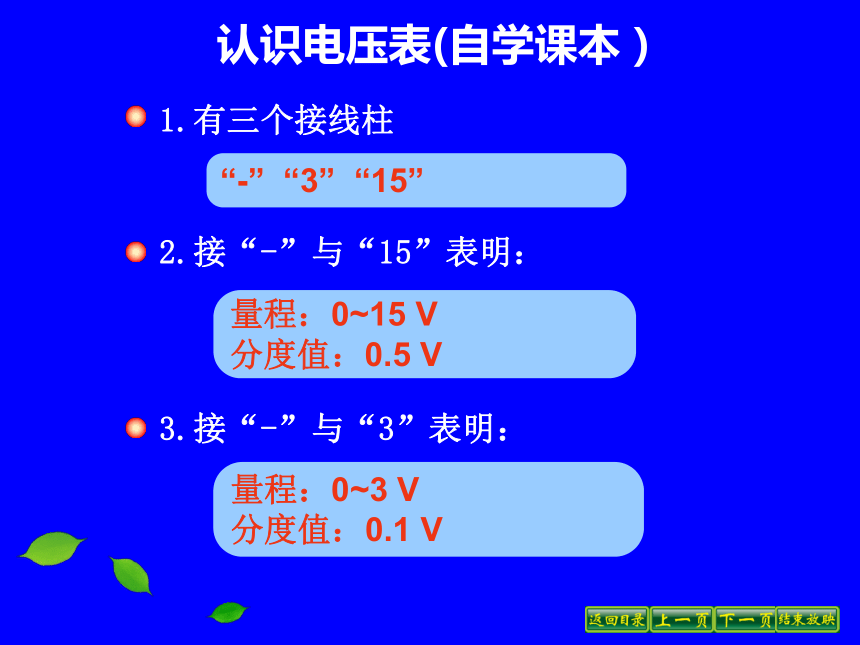

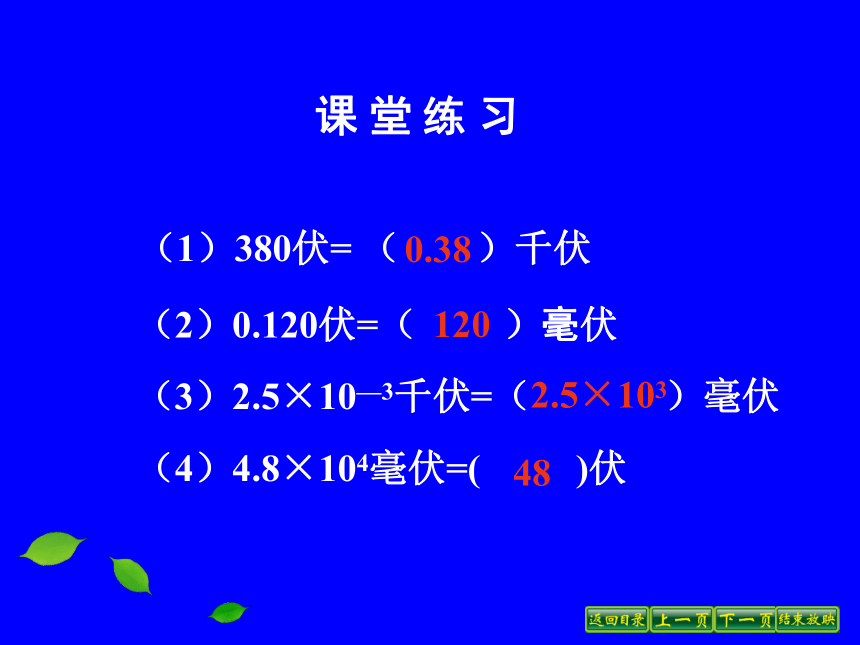

照明电路电压：220V课 堂 练 习0.381202.5×103 48认识电压表(自学课本）1.有三个接线柱
2.接“-”与“15”表明：
3.接“-”与“3”表明：
“-” “3” “15”量程：0~3 V
分度值：0.1 V量程：0~15 V

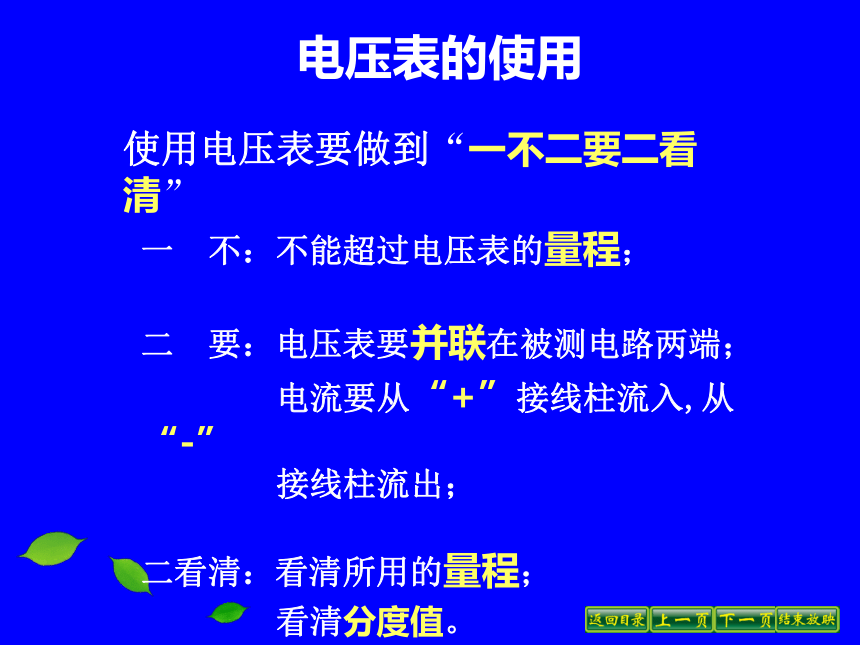

分度值：0.5 V电压表的使用使用电压表要做到“一不二要二看清” 一 不：不能超过电压表的量程；
二 要：电压表要并联在被测电路两端；
电流要从“+”接线柱流入,从“-”
接线柱流出；
二看清：看清所用的量程；
看清分度值。练习读数例1 关于如图所示的电表的下列说法中，不正确的是（ ）
A.它是一个电压表
B.它的示数是1.5V

C.它的示数可能是7.5V
D.它有一个负接线柱和
两个正接线柱 B例2 如图所示为用电压表测量灯泡两端电压的电路图，其中正确的是（ ） D AB CD电压表、电流表在使用上有哪些相同点和不同点？电压表与电流表(相同点)1.使用前都要校零。2.使用时必须让电流从“+”接线 柱流进去，从“－”接线柱流出来。3.被测电流或电压的大小都不能超出电表的量程。电压表电流表序号
1并联在电路两端可以与电源
直接相连不能与电源
直接相连23串联在电路中电压表与电流表(不同点)比较一下如图所示为一个正确的电路图，其中a 、b是电表，则（　）A． a 、b均为电流表
B． a 、b均为电压表
C．a 是电流表，b是电压表
D．a 是电压表，b是电流表D 生活中，常常把电池串联起来使用。 分别测量每节电池的电压，然后测量这个电池组的想想做做----电池的串联电池串联后的电压=各个电池的电压之和 在生活和实验中，为何常把电池串联成电池组使用？由低电压获得高电压电压。它们之间有什么关系？试试看：自制水果电池本课任务1.形成电流的原因
2.电源的作用
3.电压单位
4.电压表的读数方法
5.电压表的使用方法谢谢！
