17.2欧姆定律课件（14张）

(共14张PPT)
单击页面即可演示
复习引入
通过上节课的学习完成下表中的空白
R（Ω） U（V） I（A）
5 1.5 0.3
5 0.6
5 4.5
3
0.9
U（V） R（Ω） I（A）
1.5 5 0.3
1.5 10
1.5 0.1
0.15
15

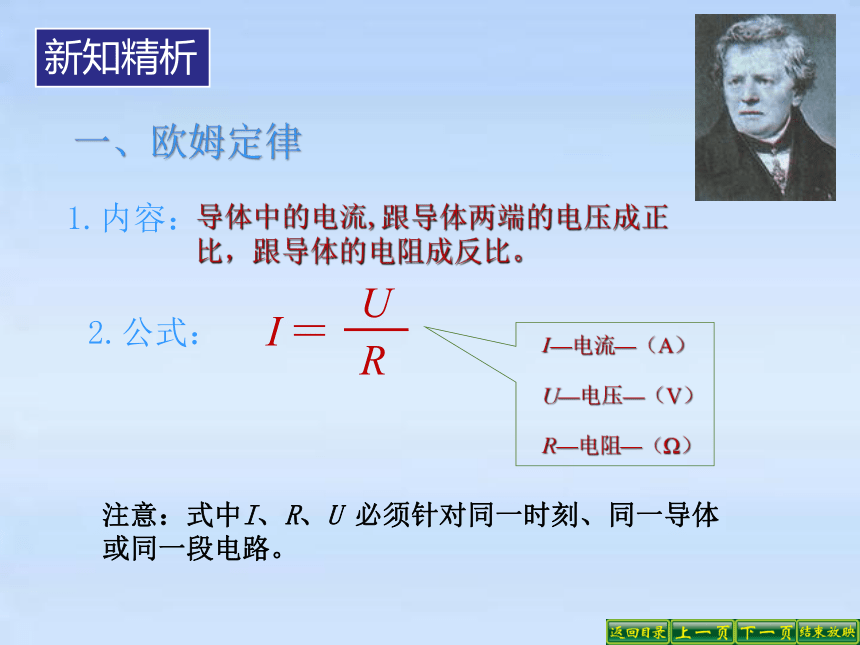

一、欧姆定律
新知精析
导体中的电流,跟导体两端的电压成正比，跟导体的电阻成反比。
2.公式：
I
R
U
＝
R—电阻—（Ω）
I—电流—（A）
U—电压—（V）
1.内容：
注意：式中I、R、U 必须针对同一时刻、同一导体或同一段电路。
变换公式
R
U
I
U=IR
R
=
I
U

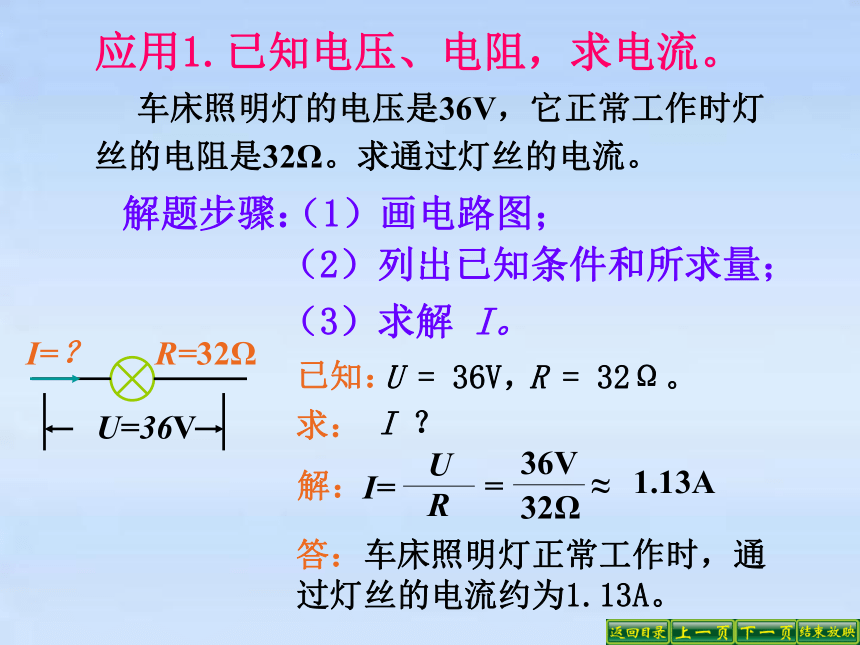

车床照明灯的电压是36V，它正常工作时灯丝的电阻是32Ω。求通过灯丝的电流。
R=32Ω
I=？
U=36V
已知：
应用1.已知电压、电阻，求电流。
（2）列出已知条件和所求量；
解题步骤：
（1）画电路图；
（3）求解 I。
U = 36V，
R = 32Ω。
求：
I ？
答：车床照明灯正常工作时，通过灯丝的电流约为1.13A。
解：
I=
U
R
36V
32Ω
=
≈
1.13A

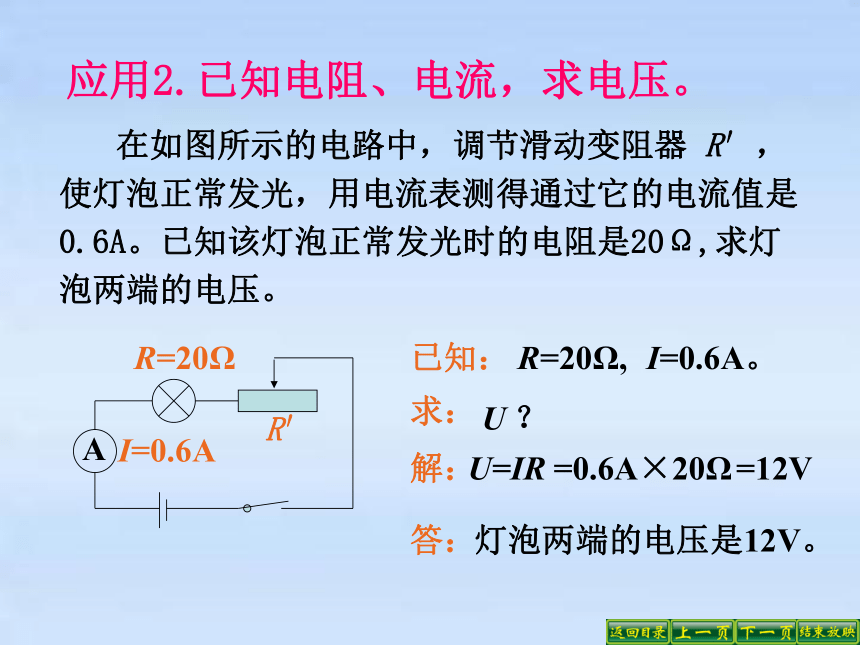

应用2.已知电阻、电流，求电压。
在如图所示的电路中，调节滑动变阻器 R′，使灯泡正常发光，用电流表测得通过它的电流值是0.6A。已知该灯泡正常发光时的电阻是20Ω,求灯泡两端的电压。
已知：
R=20Ω,
求：
解：
U ？
U=IR
=0.6A×20Ω
灯泡两端的电压是12V。
=12V
答：
R=20Ω
A
R′
I=0.6A
I=0.6A。

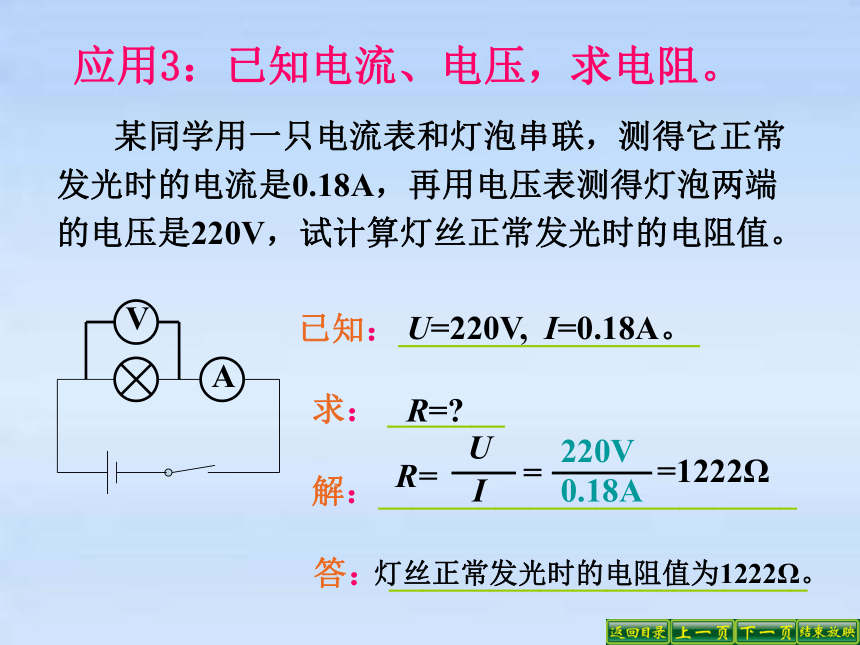

某同学用一只电流表和灯泡串联，测得它正常发光时的电流是0.18A，再用电压表测得灯泡两端的电压是220V，试计算灯丝正常发光时的电阻值。
应用3：已知电流、电压，求电阻。
A
V
答： _________________________
已知：__________________
求： _______
解：_________________________
U=220V, I=0.18A。
R=
灯丝正常发光时的电阻值为1222Ω。
R=
U
I
220V
0.18A
=
=1222Ω
R =U/I 跟I =U/R　相似，那能否认为电阻跟电压成正比，跟电流成反比呢？
　不可以。因为导体的电阻是导体本身的一种属性，它的大小决定于导体的材料、长度、横截面积，有的还与温度有关。电阻的大小不会随着电流和电压的变化而变化。这个式子只表明电阻R　的大小等于U与 I 的比值。
酒精浓度测试仪
原理： 酒精测试仪中装有酒精气体传感器。酒精气体传感器是一个气敏电阻，它的阻值随酒精气体浓度的变化而变化，从而引起电路中电流与电压的变化。
一、欧姆定律：
1.内容：导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。
2.公式：
注意点：①同一性：U、I、R 应针对同一时刻、
同一 导体（或电路）而言。
②统一性：单位要统一。U V ； I A；R 。
知识小结：
I
R
U
＝
U=IR
R
=
I
U
小试身手
请你运用欧姆定律解答下面的问题：
4
1.某导体两端的电压为2V时，通过导体的电流为500mA，此导体的电阻为_____Ω。切断电源后导体两端的电压为零，此时导体的电阻为_______Ω。
4
2.现有一支试电笔,其中的电阻为880kΩ,氖管的电阻和人体的电阻都比这个数值小得多,可以不计。使用时流过人体的电流是多少
已知：R=880kΩ=880×103Ω
U=220V
求：I=？
解:根据欧姆定律：
I=U/R=220V/880×103Ω=0.25mA
答：通过白炽电灯的电流约为0.25mA。
R=880kΩ
I=
U=220伏
电源
