17.4欧姆定律在串、并联电路中的应用21张幻灯片

课件21张PPT。第4节　欧姆定律在串、并联
电路中的应用单击页面即可演示家用电器为什么要并联？酒精检测仪与欧姆定律有什么关系学习目标通过知识的梳理,对欧姆定律、串、并联电路电流规律、电压规律有一个总体的理解，形成一个知识网络。
能够熟练地使用欧姆定律及电流、电压的规律解决生活中关于串、并联电路的简单问题。

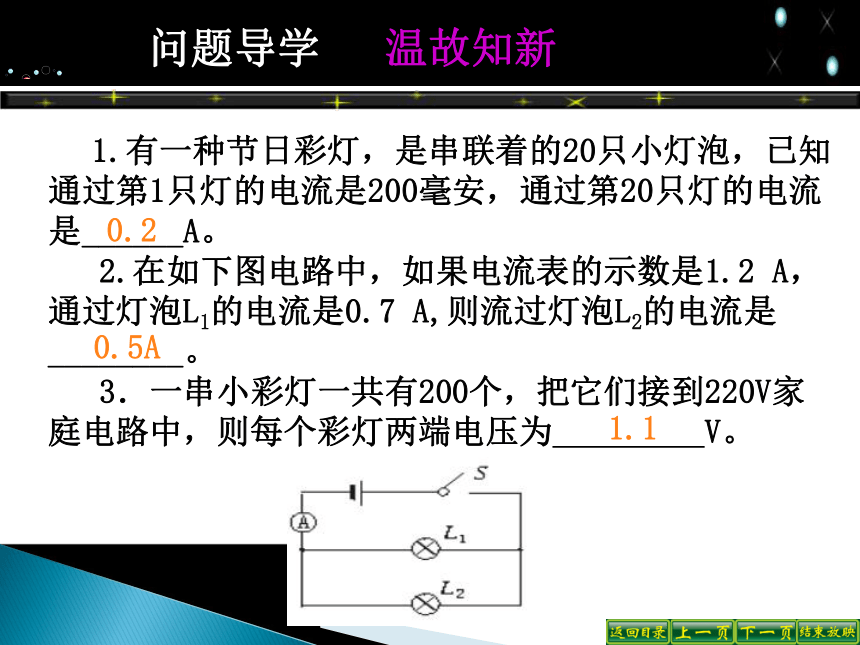

温故知新问题导学1、有一种节日彩灯，是串联着的20只小灯泡，已知通过第1只灯的电流是200毫安，通过第20只灯的电流是 A1、有一种节日彩灯，是串联着的20只小灯泡，已知通过第1只灯的电流是200毫安，通过第20只灯的电流是 A1、有一种节日彩灯，是串联着的20只小灯泡，已知通过第1只灯的电流是200毫安，通过第20只灯的电流是 A 1.有一种节日彩灯，是串联着的20只小灯泡，已知通过第1只灯的电流是200毫安，通过第20只灯的电流是______A。
2.在如下图电路中，如果电流表的示数是1.2 A，通过灯泡L1的电流是0.7 A,则流过灯泡L2的电流是________。
3．一串小彩灯一共有200个，把它们接到220V家庭电路中，则每个彩灯两端电压为 V。

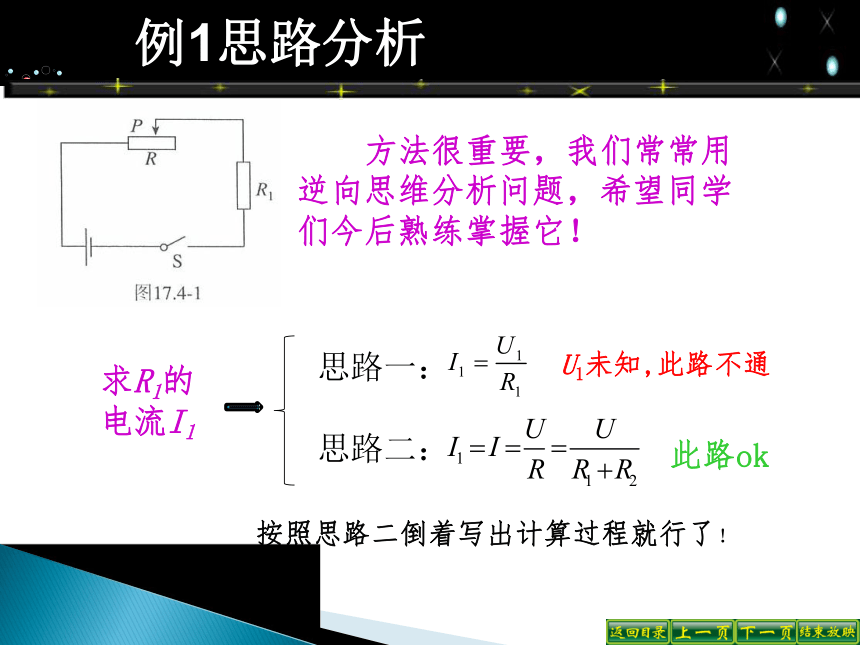

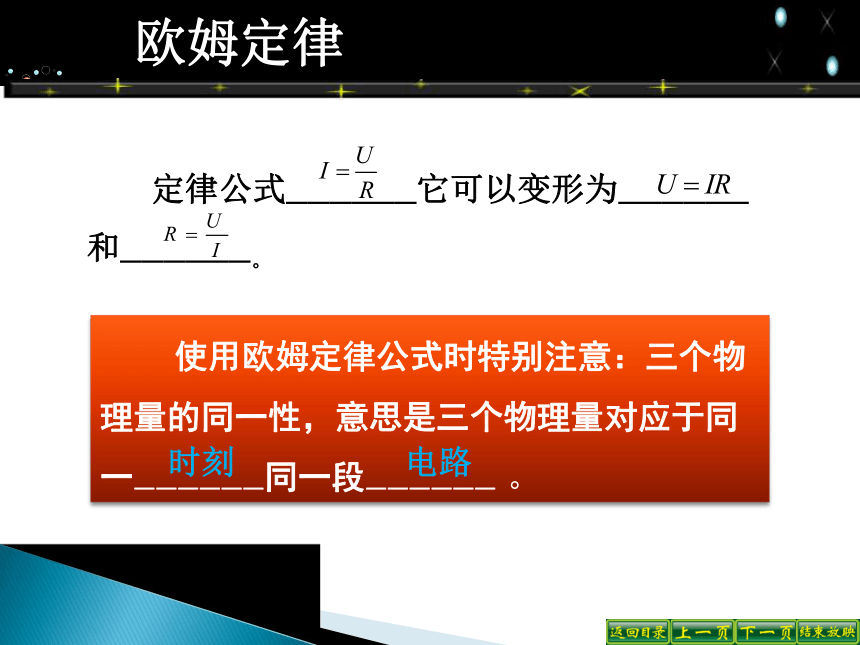

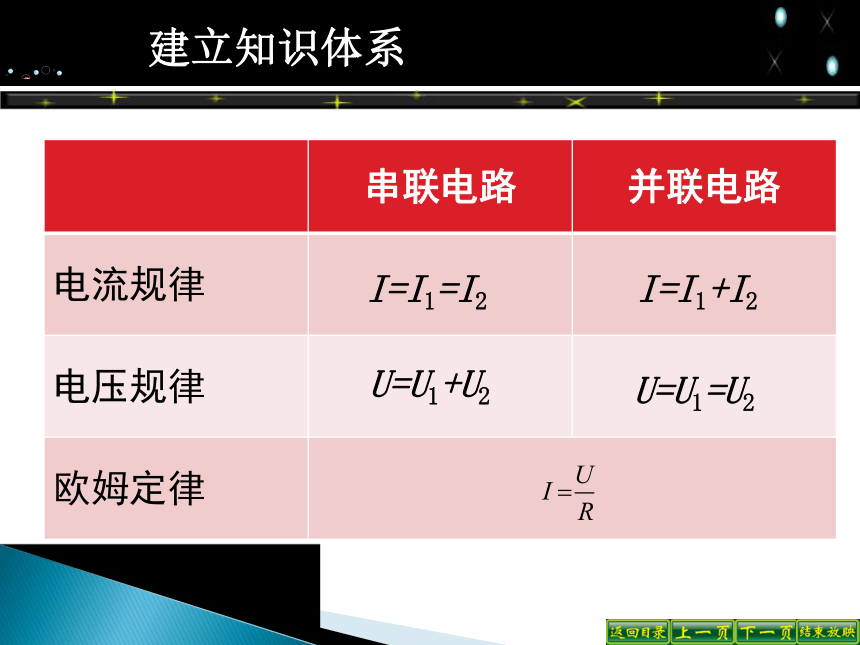

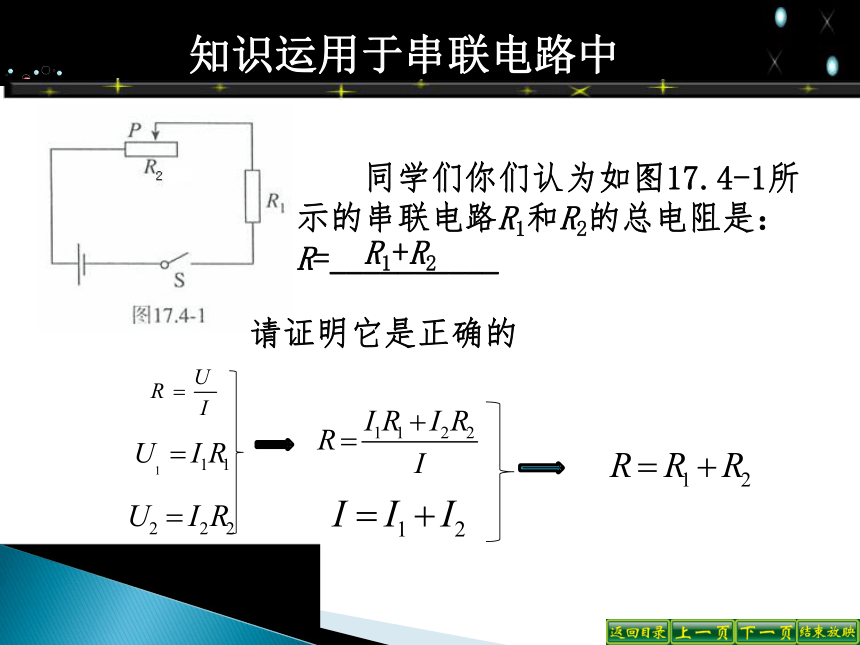

0.20.5A1.1建立知识体系I=I1=I2I=I1+I2U=U1+U2U=U1=U2欧姆定律 定律公式——————它可以变形为——————和——————。 使用欧姆定律公式时特别注意：三个物理量的同一性，意思是三个物理量对应于同一——————同一段—————— 。时刻电路知识运用于串联电路中 同学们你们认为如图17.4-1所示的串联电路R1和R2的总电阻是：R=__________请证明它是正确的R1+R2例1思路分析 方法很重要，我们常常用逆向思维分析问题，希望同学们今后熟练掌握它！U1未知,此路不通此路ok按照思路二倒着写出计算过程就行了！链接中考一试身手1.为防止酒驾事故的出现，酒精测试仪被广泛应用。有一种由酒精气体传感器制成的呼气酒精测试仪，当接触到的酒精气体浓度增加时，其电阻值降低，如图21甲所示。当酒精气体的浓度为0时，R1的电阻为60 Ω。在图21乙所示的工作电路中，电源电压恒为8V，定值电阻R2=20Ω。求：
(1) 当被检测者的酒精气体的浓度为0时，电压的示数是多少；
(2)现在国际公认的酒驾标准是0.2mg/ml. 酒精气体浓度0.8mg/ml，当电流表的示数为0.2A时，试通过计算判断被检测者是否酒驾。中考真题解析总结升华 其中一个电阻发生变化电流就会变化。例2思路分析 同学们一起来逆向分析I1　和I　的计算方法求电流链接中考一试身手 2. 在如图所示的电路中，电源电压保持不变，电阻R1的阻值为20Ω。闭合开关S，电流表A1的示数为0.3A，电流表A2的示数为0.2A。求：
⑴电源电压U；
⑵电阻R2的阻值。
思路分析I、R　都未知，不通I1、R1　已知，okI2已知R2未知，不通 然后由已知一步一步写到要求的结果，就是解题过程。总结升华 并联电路的电压U=U1=U2　,三个电压实质是一个电压，电源电压不变，两条支路电压就不变，可以用U=IR　或U1=I1R1　或U2=I2R2　来求得。 并联电路的电流可以用欧姆定律来求支路电流 和 由公式可以看出当R1　变化时I1会变化，I2　不变，两条支路互不影响，家用电器采用并联，正是这个原因；干路电流可用电流规律求得I=I1+I2。练兵场1．如图是利用滑动变阻器控制电流的电路，其中电阻R　为100Ω，它与滑动变阻器串联在电路中，通过电阻的电流可在10mA～100mA范围内调节。
（1）选用电源的电压应为多大？
（2）变阻器的总电阻为多大？额定电流至少要多大？
（3）上述电路能否使电阻R　两端的电压调为零？请说明理由。练兵场2．如下图所示，小灯泡L标有“6V 0.3A”字样，R　=30Ω，闭合开关S，小灯泡正常发光，则电流表的示数是多少?练兵场 3.在图1所示的电路中，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P向右移动时，不变的是（ ）
A. 电流表A示数与电流表A1 示数的差值
B. 电压表V示数与电流表A 示数的比值
C. 电压表V示数与电流表A 示数的乘积
D. 电压表V示数与电流表A1 示数的乘积练兵场 4. 小军采用图4的电路，研究“通过某导体的电流与它的电阻关系”，他分别用5Ω和10Ω的电阻做两次实验，当完成第一次实验后，小军将A、B两点间的电阻R由5Ω更换为10Ω，闭合开关后，滑动变阻器应该（ ）
A. 保持变阻器滑片不动
B．将变阻器滑片向右移动
C．将变阻器滑片向左移动
D．更换阻值更大的滑动变阻器。
