九上物理15.2电流和电路

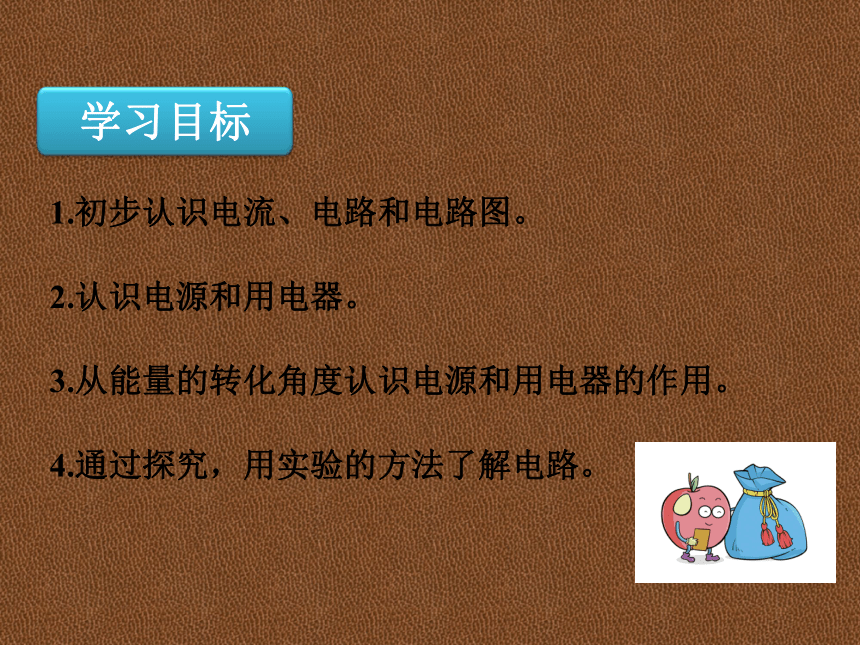

课件24张PPT。九年级 物理 上册人教版 第十五章　电流和电路 第2节 电流和电路学习目标1.初步认识电流、电路和电路图。
2.认识电源和用电器。
3.从能量的转化角度认识电源和用电器的作用。
4.通过探究，用实验的方法了解电路。新课引入提示：

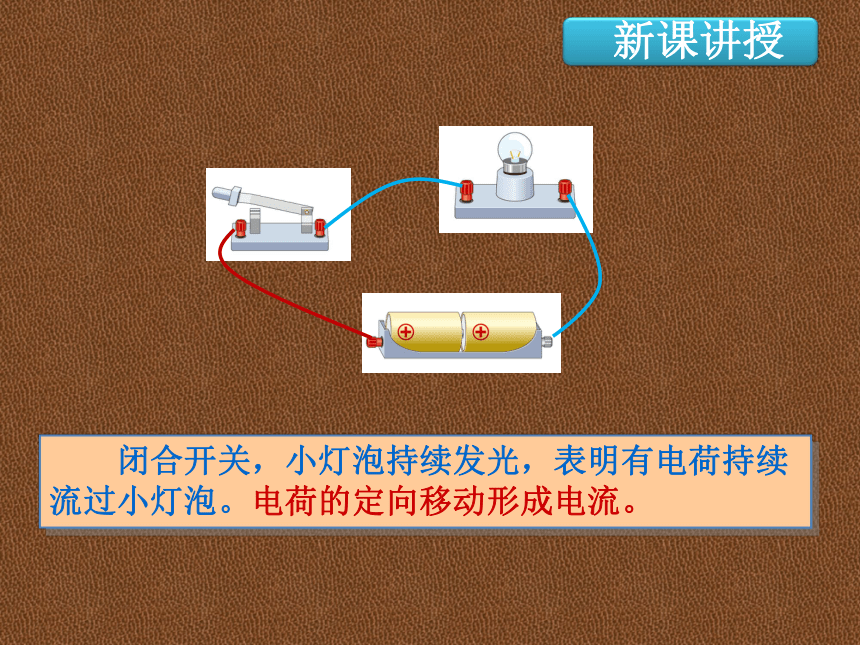

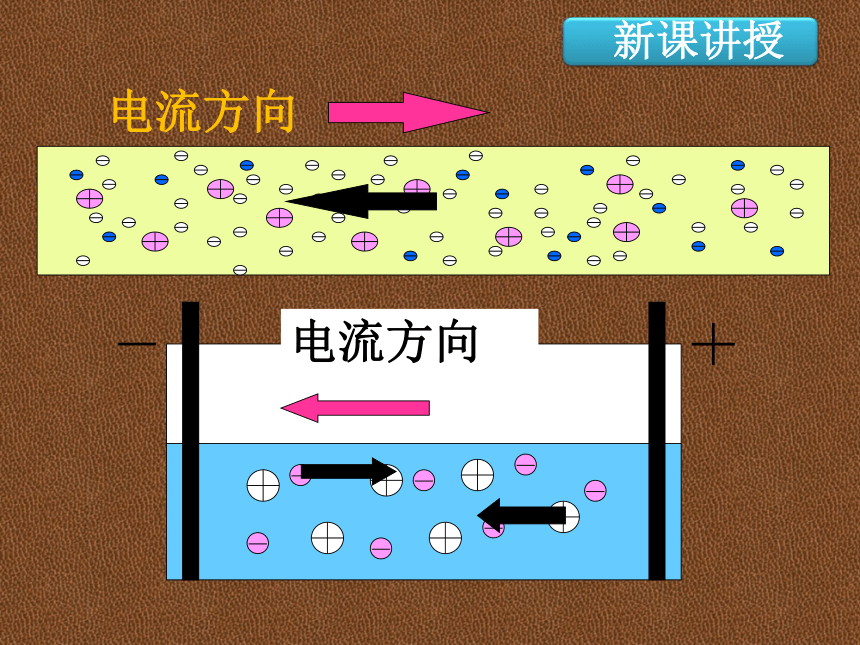

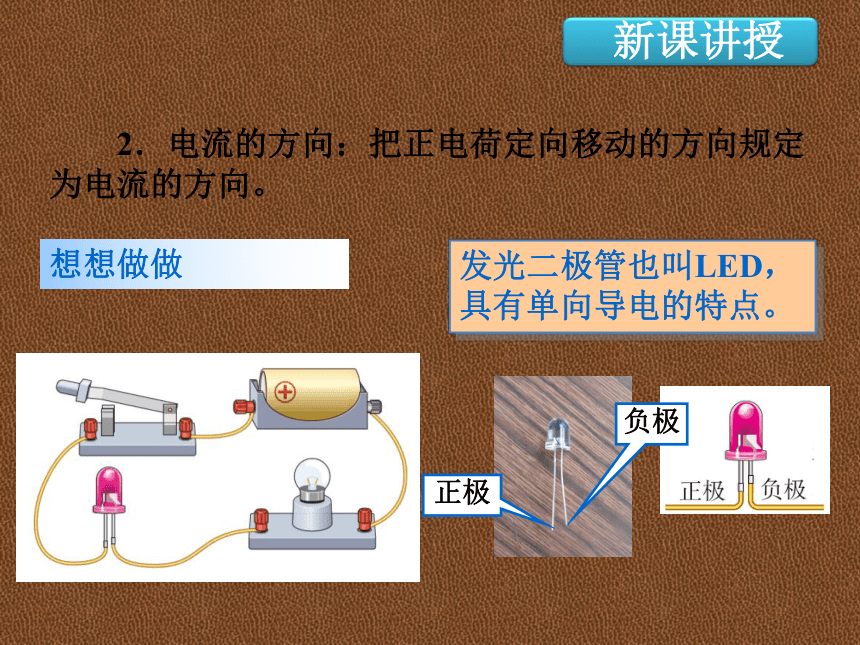

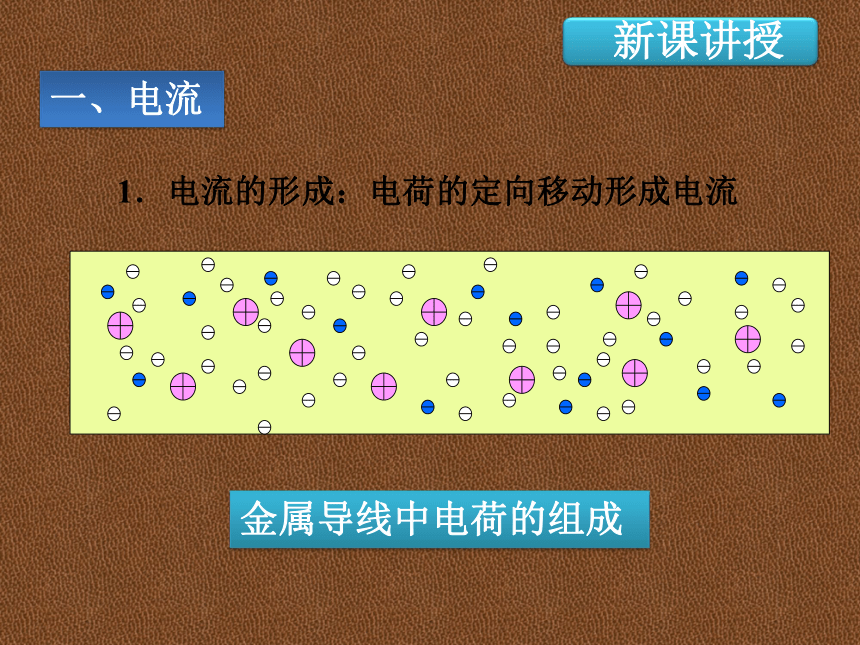

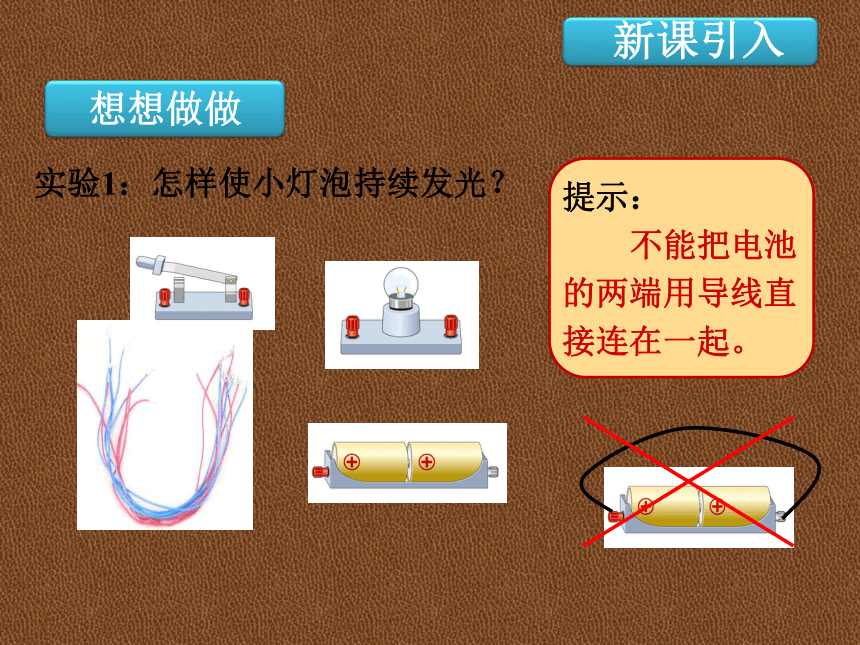

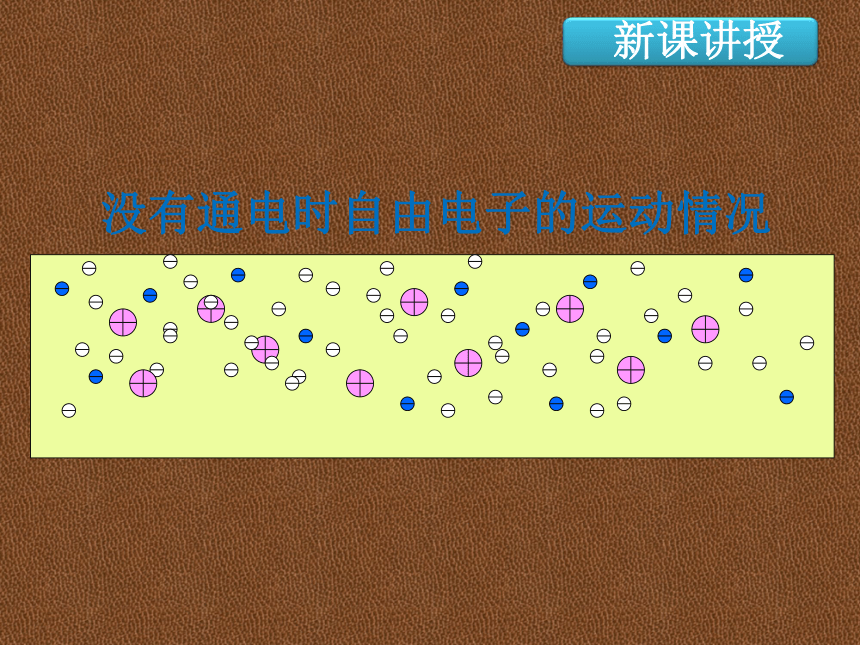

不能把电池的两端用导线直接连在一起。　　实验1：怎样使小灯泡持续发光？新课引入一、电流 　　1．电流的形成：电荷的定向移动形成电流金属导线中电荷的组成新课引入没有通电时自由电子的运动情况新课引入电流方向电流方向新课引入　　闭合开关，小灯泡持续发光，表明有电荷持续流过小灯泡。电荷的定向移动形成电流。新课引入　　2．电流的方向：把正电荷定向移动的方向规定为电流的方向。正极负极想想做做发光二极管也叫LED，具有单向导电的特点。新课引入　　（1）自由电子的定向移动与电流方向相反；
　　（2）在电源外部，电流的方向是从电源的正极流向负极。　2．电流的方向：正电荷定向移动的方向规定为电流的方向。新课引入　　实验2：怎样使小电扇持续转动？新课引入 由电源、用电器、导线、开关组成的电流可以流过的路径叫做电路。电源导线用电器开关1．电路的构成二、电路新课引入　　（1）电 源：
　　（2）用电器：
　　（3）导 线：
　　（4）开 关：提供电能消耗电能输送电能控制电路　　只有电路闭合时，电路中才有电流。2．电路元件的作用新课引入干电池氧化银电池蓄电池硅光电池锂电池学生电源燃料电池发电机各种电源新课引入按钮开关接线开关单刀开关空气开关声控开关光控开关感应开关温控开关各种开关新课引入电视机电冰箱洗衣机电风扇台灯微波炉电脑电烤箱各种用电器新课引入　　用符号表示电路连接的图，叫做电路图。图1图2三、电路图　　图2是电饭锅下面的电路。是不是眼花缭乱？新课引入元件符号新课引入1．通路：
　　处处连通，用电器能够工作的电路。四、电路的状态新课引入2．断路：
　　某处被断开，没有电流通过的电路。新课引入3．短路：
　　直接用导线将电源正负极相连的电路。　　电源短路时会损坏电源，甚至引起火灾！新课引入1.下图所示各电路元件为电路提供电能的是 ,消耗电能的是 。2.下列电器元件中，属于用电器的是_________________（只填序号）
①洗衣机 ②电铃 ③发电机 ④五号干电池 ⑤白炽灯泡 ⑥拉线开关 ⑦笔记本电脑 ⑧家用微波炉 ⑨摩托车 ⑩电缆线CABD①②⑤⑦⑧新课引入　　3．请根据电铃的电路图，用笔画代替导线，连接相应的电路。新课引入
