九上物理15.3串联和并联

课件20张PPT。九年级 物理 上册人教版 第十五章　电流和电路 第3节 串联和并联学习目标1.会读、会画简单的电路图。
2.能连接简单的电路。
3.用实验的方法了解串、并联电路的区别。

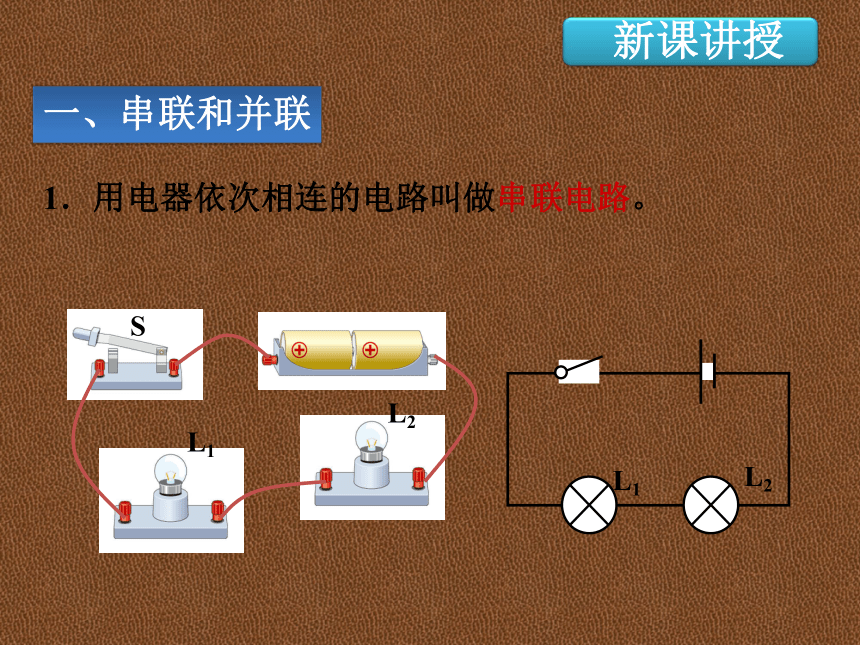

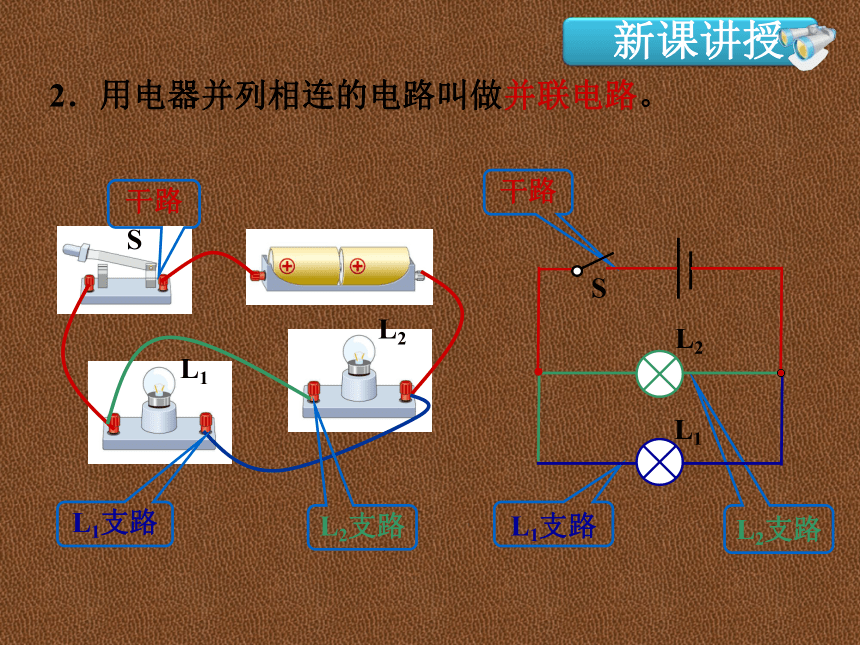

4.能说出生活、生产中常用简单的串联或并 联的实例。新课引入 同学们应该都见过节日里的小彩灯，有时候，当一个小灯泡坏掉以后其它所有的灯泡全都灭了。新课引入 但是，有时候我们也会看到，马路上的一盏路灯灭掉后，其它的灯依然亮着。那么这里面到底有什么样的不同呢？新课引入1．用电器依次相连的电路叫做串联电路。一、串联和并联新课引入干路L1支路L2支路干路L1支路L2支路2．用电器并列相连的电路叫做并联电路。新课引入新课引入提示：

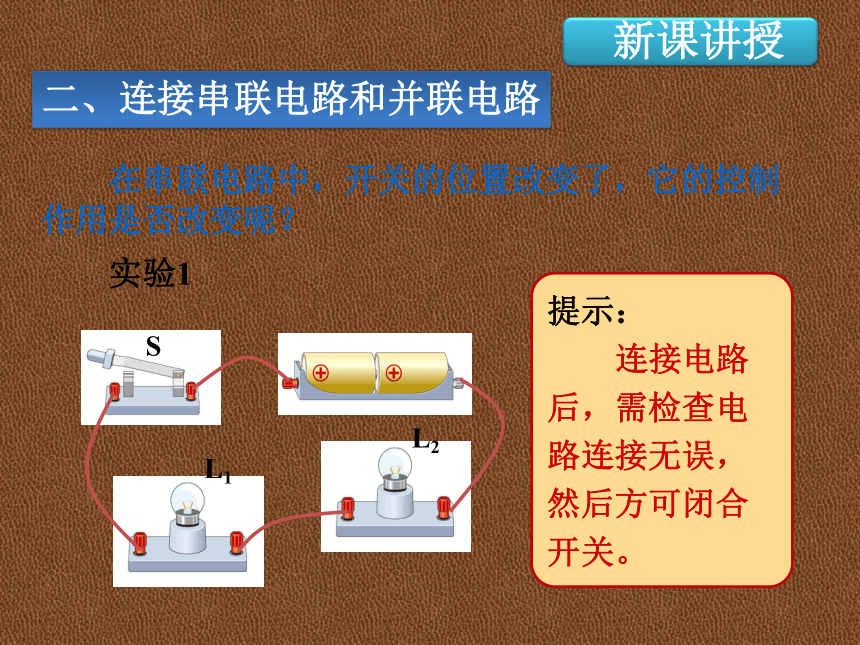

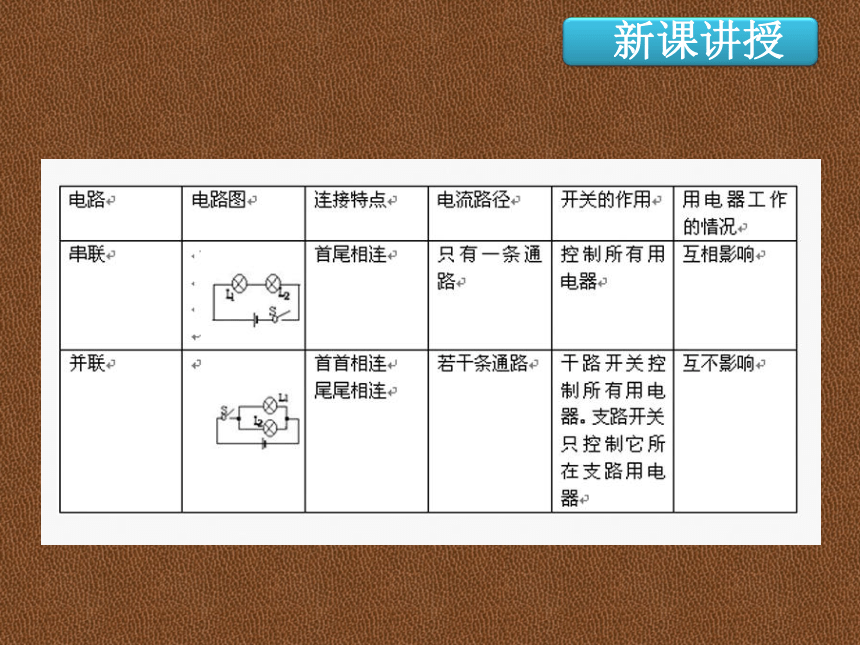

连接电路后，需检查电路连接无误，然后方可闭合开关。二、连接串联电路和并联电路　　在串联电路中，开关的位置改变了，它的控制作用是否改变呢？　　实验1新课引入　　在串联电路中，开关控制所有用电器。开关位置的改变不影响它对用电器的控制作用。串联电路中开关的作用新课引入　　在并联电路中，干路开关控制所有用电器。实验2　　在并联电路中，干路开关和支路开关对各用电器的控制作用有什么不同呢？新课引入　　在并联电路中，支路开关只能控制所在支路的用电器。L2L1S1S2S请根据电路图，连接实物图。新课引入　　家庭中的电灯、电扇、电冰箱、电视机、电脑等用电器大多是并联在电路中的。三、生活中的电路新课引入 节日的夜晚，装点天安门等高大建筑上的成千只灯泡，却常常是并联的。 家庭中的电灯、电吹风、电冰箱、电视机、电脑等用电器大多是并联的。新课引入串联电路和并联电路1个用电器独立工作互不影响开关控制整个电路，与位置无关多个用电器同时工作相互影响干路开关控制整个电路，支路开关控制所在支路串联电路和并联电路新课引入　　1．根据电路图连接实物电路。新课引入　　2．根据实物电路画电路图。新课引入　　3．如图所示的四个电路图中，开关闭合时，三盏灯属于并联关系的是（ ） ABCDAL1新课引入　　4．开关闭合后，会出现什么情况？改一根线，使它成为并联电路。针对训练新课引入
