九上物理15.4电流的测量

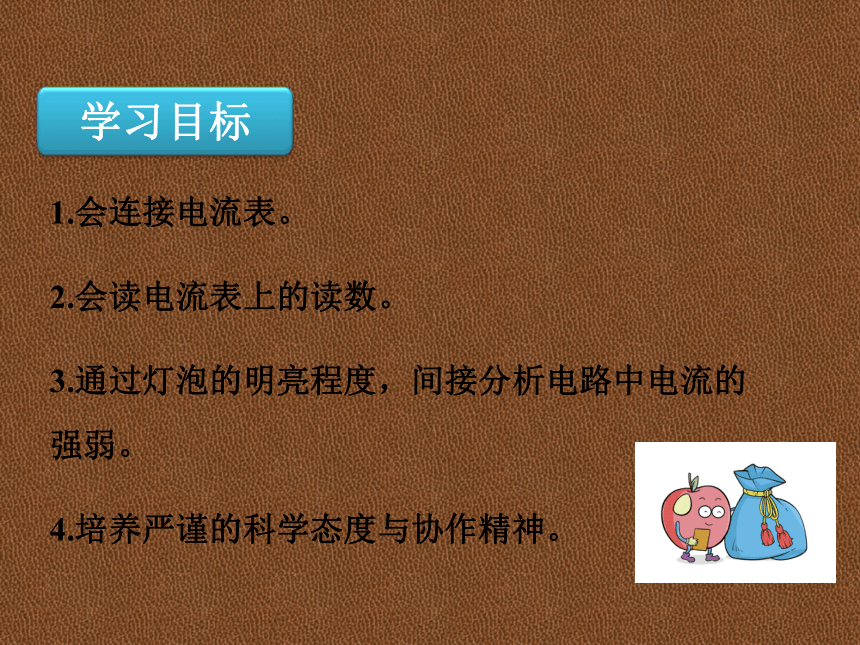

课件19张PPT。九年级 物理 上册人教版 第十五章　电流和电路 第4节 电流的测量学习目标1.会连接电流表。
2.会读电流表上的读数。
3.通过灯泡的明亮程度，间接分析电路中电流的强弱。

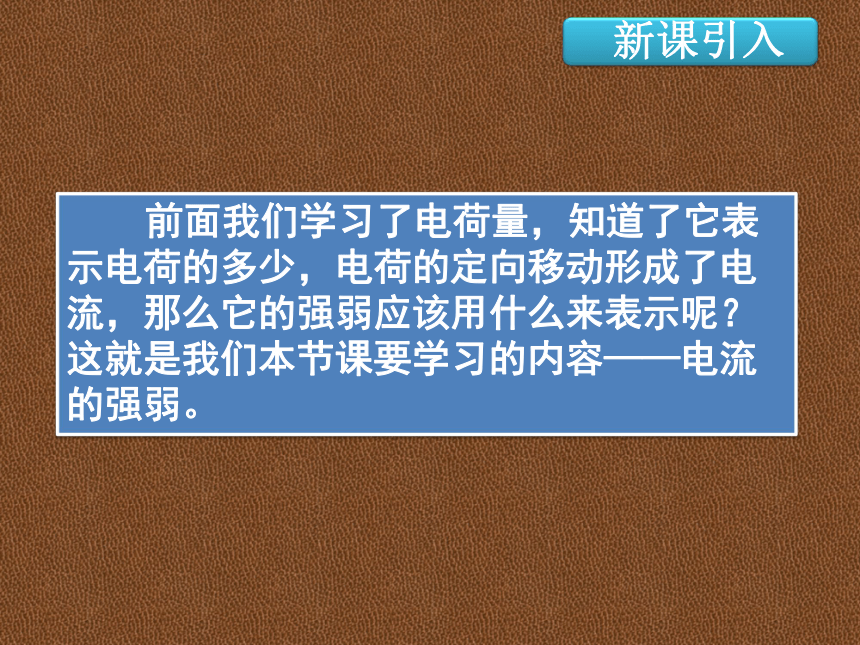

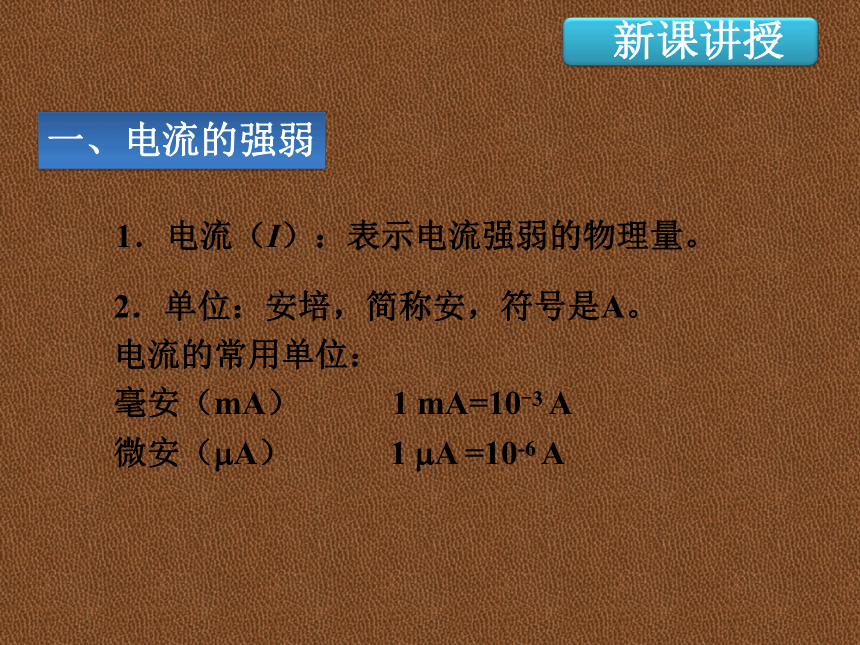

4.培养严谨的科学态度与协作精神。新课引入你认为电力机车和手机工作时的电流有什么不同？新课引入 前面我们学习了电荷量，知道了它表示电荷的多少，电荷的定向移动形成了电流，那么它的强弱应该用什么来表示呢？这就是我们本节课要学习的内容——电流的强弱。新课引入　　1．电流（I）：表示电流强弱的物理量。　　2．单位：安培，简称安，符号是A。
　　电流的常用单位：
　　毫安（mA） 1 mA=10-3 A
　　微安（mA） 1 mA =10-6 A一、电流的强弱新课引入新课引入新课引入刻度盘数值单位指针调零螺母正接线柱负接线柱量程为0～0.6 A量程为0～3 A1. 电流表：测量电流的仪器。二、电流的测量　　认识电流表　　电流表的电路符号：新课引入2. 电流表的连接　　（1）电流表必须和被测的用电器串联。
　　（2）电流必须从正接线柱流入，从负接线柱流出。
　　（3）必须正确选择量程。
　　（4）不允许把电流表直接连到电源的两极！新课引入3. 电流表的读数　　（1）明确所选电流表的量程。
　　（2）确定电流表的分度值。
　　（3）由指针位置读出示数。0~0.6 A0~3 A0.02 A0.1 A量程分度值新课引入　　请读出下列电流表的示数。0.58 A1.4 A新课引入4. 练习使用电流表测量电路中的电流实验1
（1）画出实验电路图。
　　（2）按电路图连接实验器材。
　　（3）进行实验。　　提示：为避免电流过大损坏电流表，在不能事先估算电流的情况下，要先闭合开关然后迅速断开（叫做“试触”），看看在开关闭合的瞬间指针的偏转是否在最大测量值之内。新课引入实验2　　改变电流表在电路中的位置，比较电流表两次示数。　　想一想，两次电流表的示数相同说明什么？新课引入1. 以下电路中，电流表连接方法正确的是（ ） A新课引入　　2．连接实物图，要求两灯并联，开关控制两盏灯，电流表测灯L2的电流（约0.5 A），并画出电路图。 新课引入　3．根据所给电路图连接实物图。 L2L1新课引入　　4．开关控制 ，电流表A1 测 的电流，电流表A2 测 的电流。再画出电路图。 干路L1干路新课引入
