课件18张PPT。九年级 物理 上册人教版 第十五章　电流和电路 第5节 串、并联电路中电流的规律学习目标1.探究串、并联电路中电流的规律。
2.训练连接电路和使用电流表的技能。

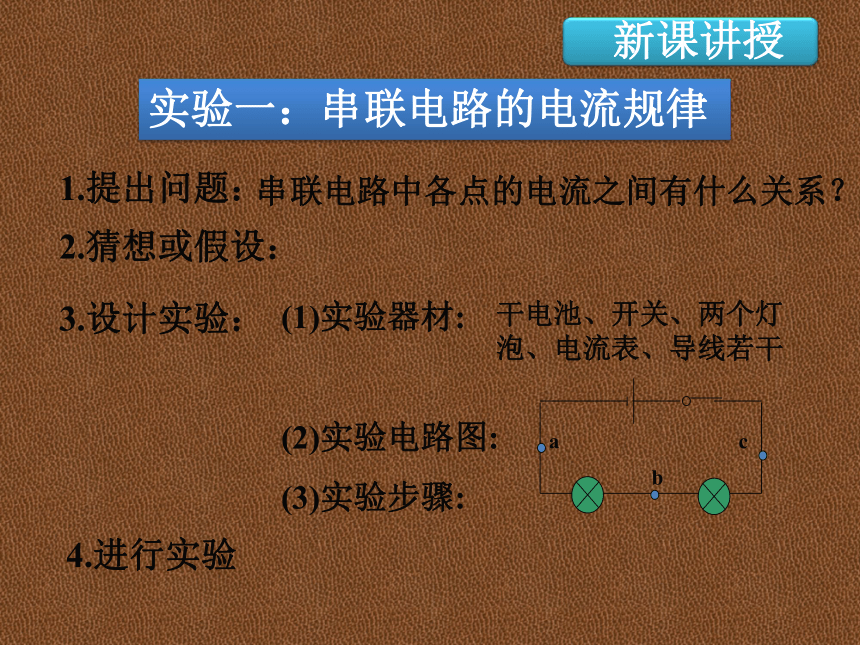

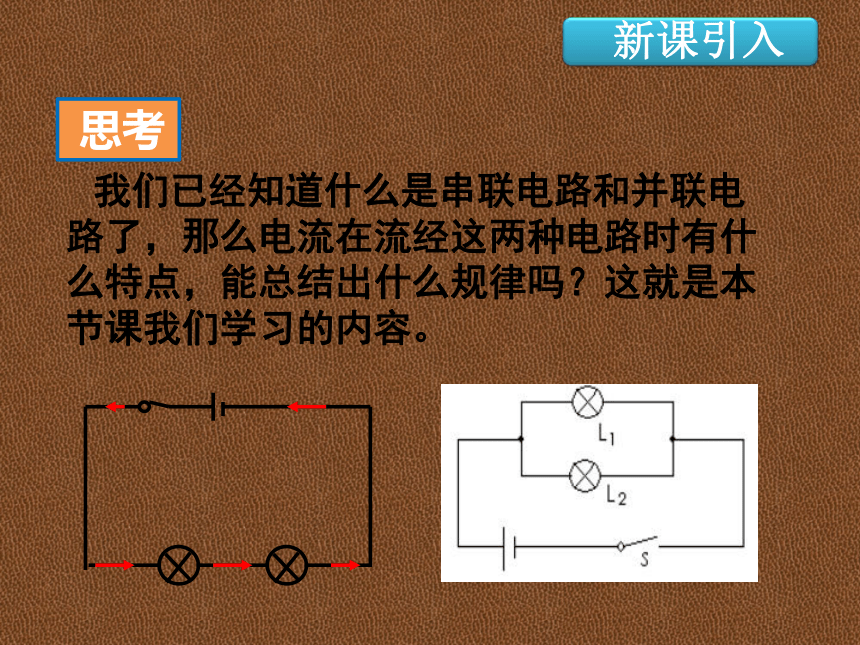

3.切身体验科学探究全过程，领会科学研究的方法。新课引入 我们已经知道什么是串联电路和并联电路了，那么电流在流经这两种电路时有什么特点，能总结出什么规律吗？这就是本节课我们学习的内容。 思考新课引入1.提出问题：串联电路中各点的电流之间有什么关系？2.猜想或假设：3.设计实验：4.进行实验(1)实验器材:
(2)实验电路图:

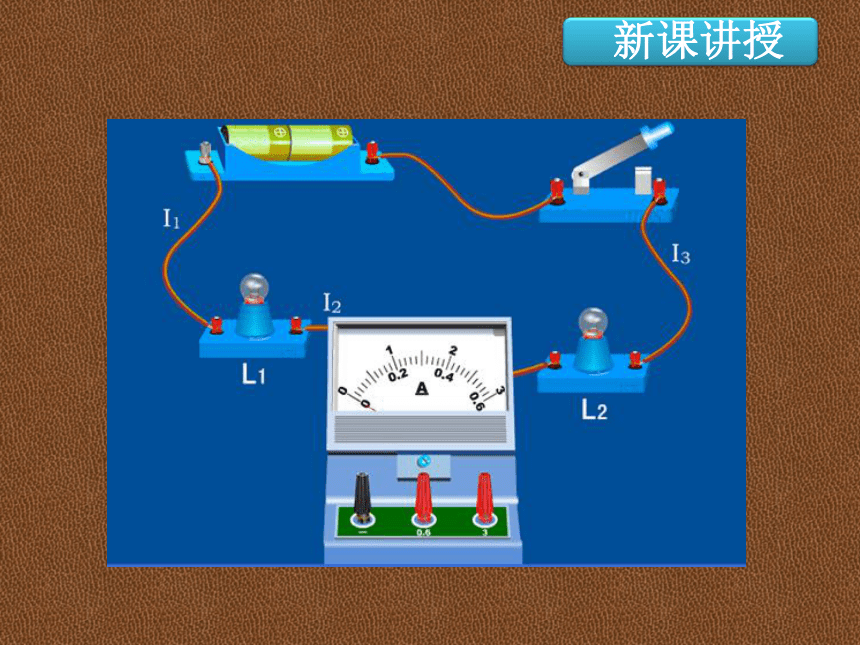

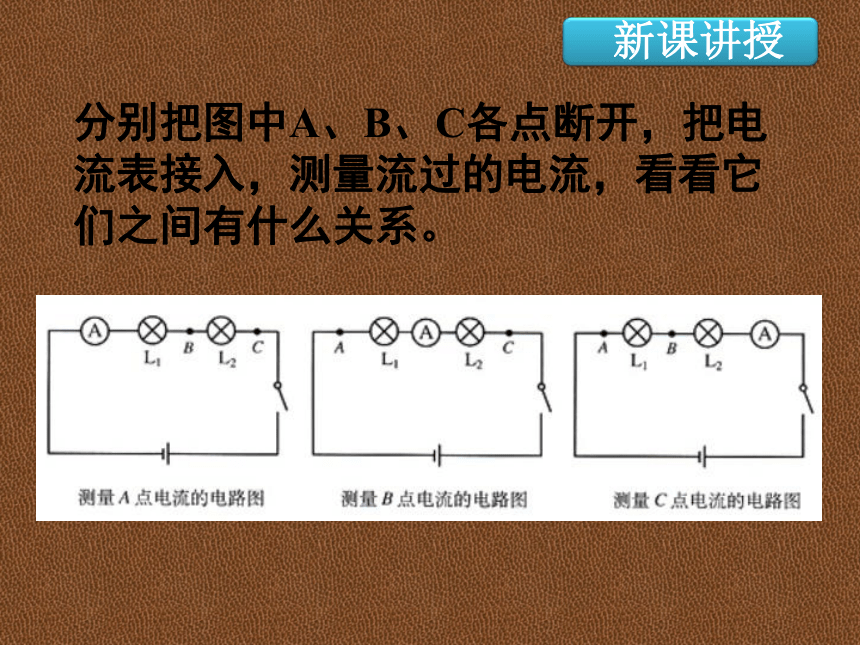

(3)实验步骤:干电池、开关、两个灯泡、电流表、导线若干实验一：串联电路的电流规律新课引入新课引入分别把图中A、B、C各点断开，把电流表接入，测量流过的电流，看看它们之间有什么关系。新课引入按照上面的步骤进行实验，把测得的数据填入表中。串联电路的电流规律：串联电路中，各点的电流都相等。新课引入1.提出问题：并联电路中各点的电流之间有什么关系？2.猜想或假设：3.设计实验：4.进行实验(1)实验器材:
(2)实验电路图:
(3)实验步骤:干电池、开关、两个灯泡、电流表、导线若干实验二：并联电路的电流规律新课引入新课引入新课引入分别把电路中A、B、C各点断开，把电流表接入，测量流过的电流，看看它们之间有什么关系。按照上面的步骤进行实验，把测得的数据填入表中。并联电路中的电流规律：并联电路中，干路中的电流等于各支路中的电流之和。新课引入1.如图所示，串联电路中，把电流表分别连接在a、b、c处，闭合开关，测得的电流分别为Ia、Ib、Ic，这三个电流之间的关系是Ia Ib Ic。= =新课引入2.如图所示，并联电路中，把电流表分别连接在a、b、c处，闭合开关，测得的电流分别为Ia、Ib、Ic，这三个电流之间的关系是Ia Ib Ic。= +新课引入3.有L1和L2两只灯串联在某电路中，闭合开关后发现L1很亮，L2较暗，那么（ ）
A.L1中的电流较大
B.L2中的电流较大
C.L1和L2中的电流是相等的
D.由于灯的亮暗不同，故无法比较电流大小C新课引入1. 串联电路中的电流规律：串联电路中，各点的电流都相等。
2. 并联电路中的电流规律：并联电路中，干路中的电流等于各支路中的电流之和。
