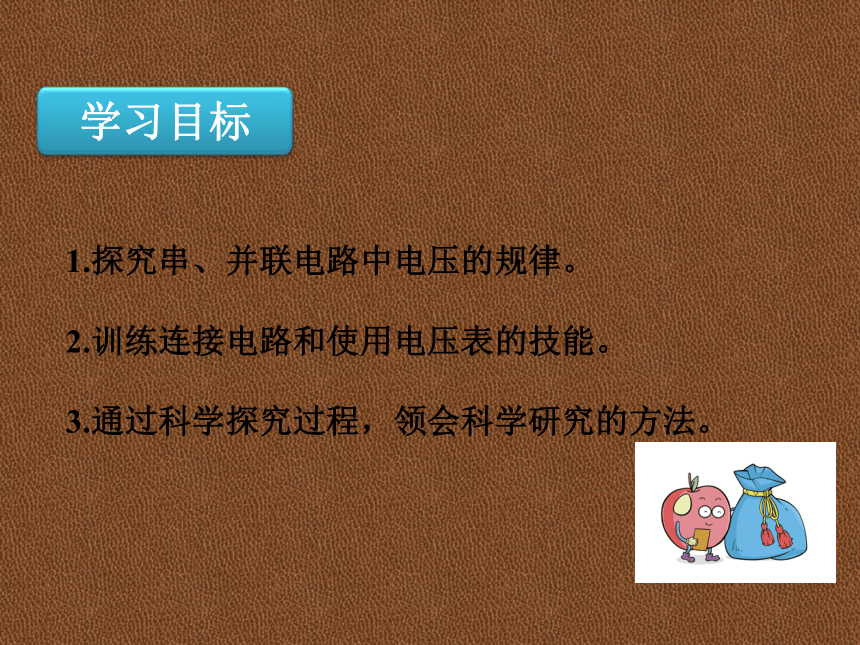

课件19张PPT。九年级 物理 上册人教版 第十六章 电压 电阻 第2节 串、并联电路中电压的规律学习目标1.探究串、并联电路中电压的规律。
2.训练连接电路和使用电压表的技能。

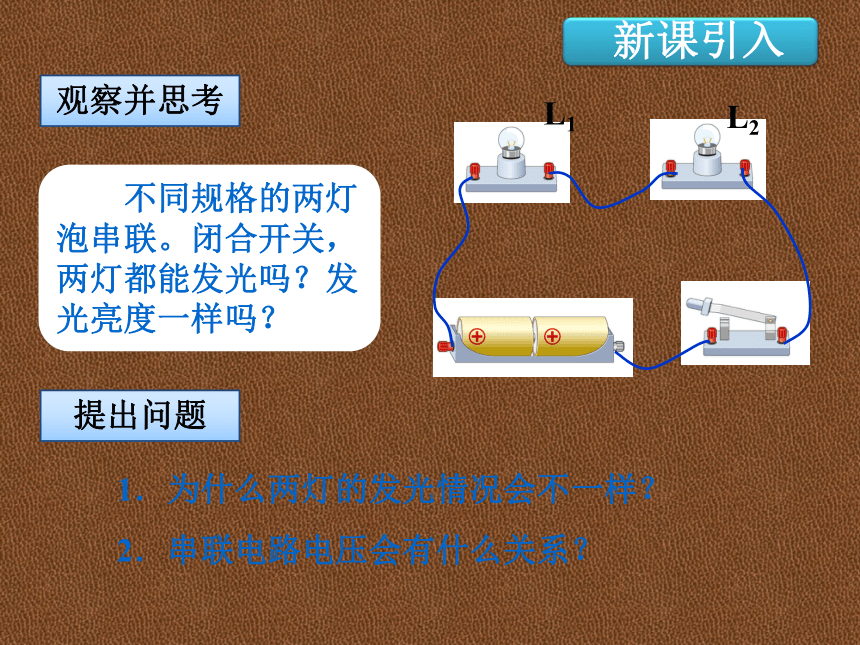

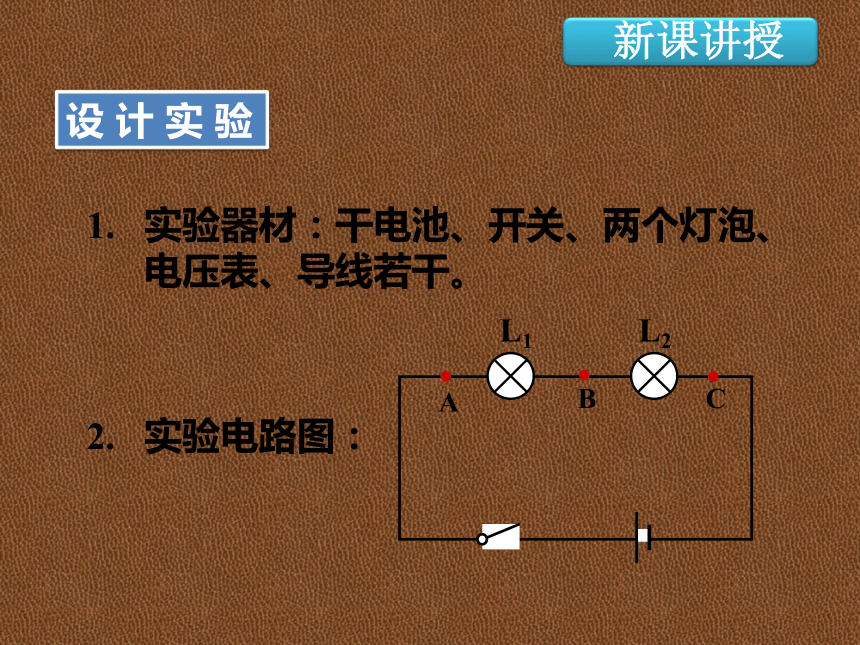

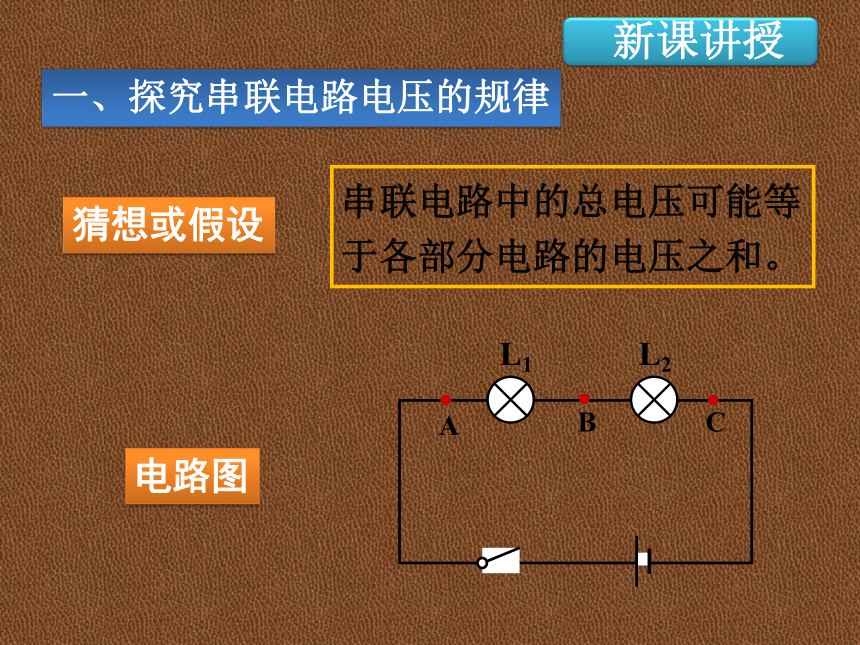

3.通过科学探究过程,领会科学研究的方法。新课引入  2.串联电路电压会有什么关系?   1.为什么两灯的发光情况会不一样?   不同规格的两灯泡串联。闭合开关,两灯都能发光吗?发光亮度一样吗? 观察并思考提出问题L1L2新课引入猜想或假设串联电路中的总电压可能等于各部分电路的电压之和。一、探究串联电路电压的规律电路图新课引入设 计 实 验实验器材:干电池、开关、两个灯泡、电压表、导线若干。

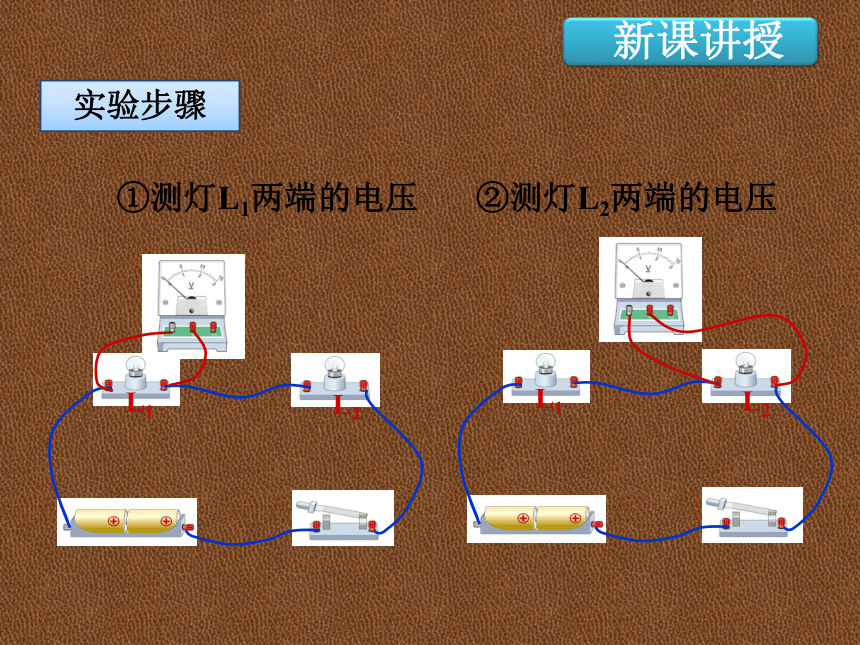

实验电路图: 新课引入②测灯L2两端的电压  ①测灯L1两端的电压实验步骤新课引入④测电源两端电压  ③测串联电路两端电压  ⑤ 改变两个小灯泡的规格重做上述实验。实验步骤新课引入按照上面的步骤进行实验,把测得的数据填入表中。
两个灯泡串联的实验记录:记录数据新课引入  串联电路总电压等于各部分两端电压之和。U=U1+U2实验结论新课引入1.各支路两端的电压与电源两端电压的关系是怎样的?
2.与并联电路中的电流关系一样吗?
3.与串联电路中的电压关系一样吗?二、探究并联电路电压的规律猜想或假设电路图新课引入设 计 实 验实验器材:干电池、开关、两个小灯泡、电压表、导线若干。
实验电路图:
新课引入实验步骤  ①测灯L1两端的电压②测灯L2两端的电压新课引入实验步骤  ③ 测电源两端电压  ④ 改变两个小灯泡的规格重做上述实验。新课引入按照上面的步骤进行实验,把测得的数据填入表中。
两个灯泡并联的实验记录:记录数据新课引入 并联电路总电压等于各支路两端电压。U=U1=U2实验结论新课引入1. L1和L2两个灯泡串联在电路中,已知灯泡L1两端的电压为U1,灯泡L2两端的电压为U2,则两灯泡串联后的总电压U =________。
U1+U2新课引入2.在某电路中,两只灯泡两端的电压相等,由此可知,两灯泡的连接方式是( )

A.一定是串联的
B.一定是并联的
C.串联、并联都有可能
D.以上都有可能C新课引入
