九上物理16.4变阻器

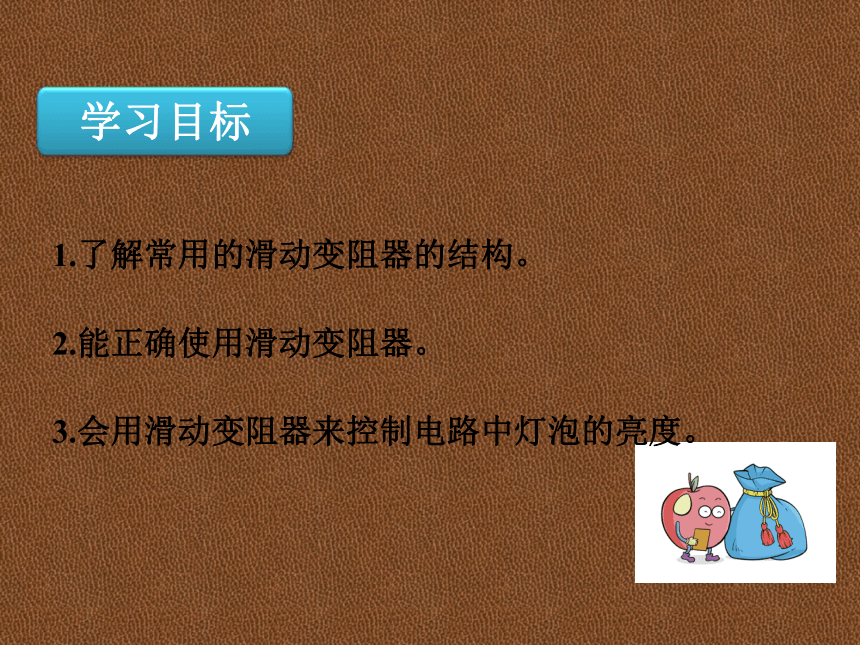

课件19张PPT。九年级 物理 上册人教版 第十六章　 电压 电阻 第4节 变阻器学习目标1.了解常用的滑动变阻器的结构。
2.能正确使用滑动变阻器。

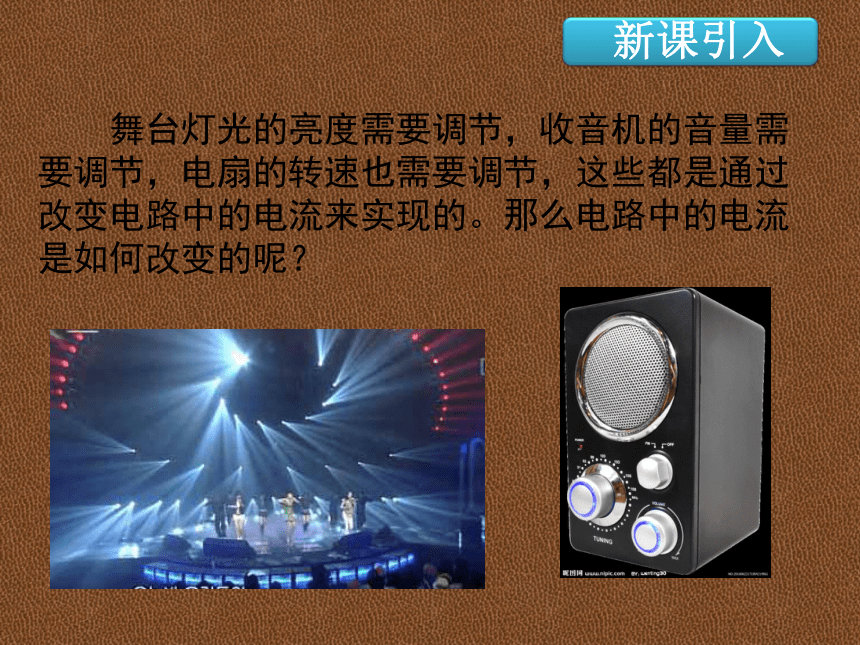

3.会用滑动变阻器来控制电路中灯泡的亮度。新课引入 舞台灯光的亮度需要调节，收音机的音量需要调节，电扇的转速也需要调节，这些都是通过改变电路中的电流来实现的。那么电路中的电流是如何改变的呢？

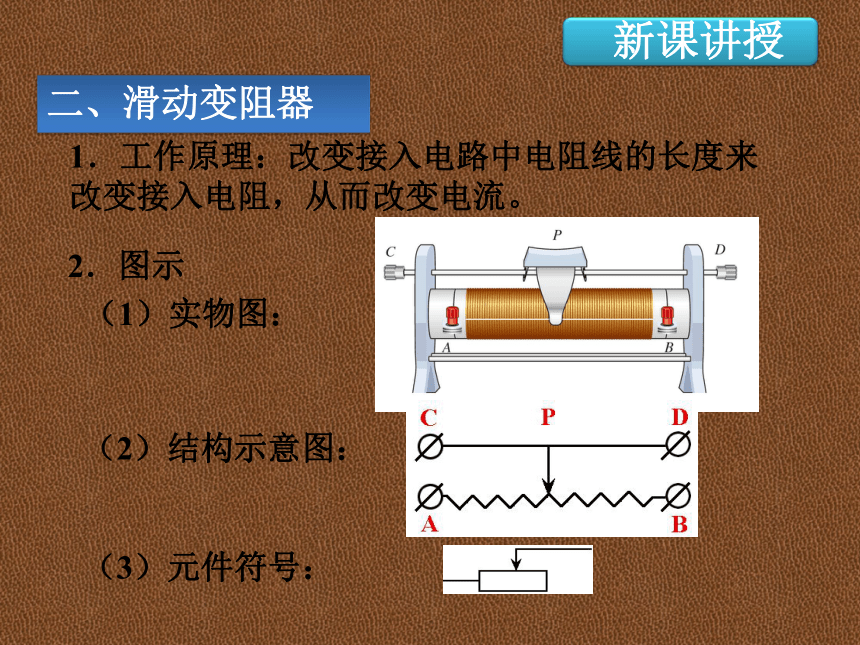

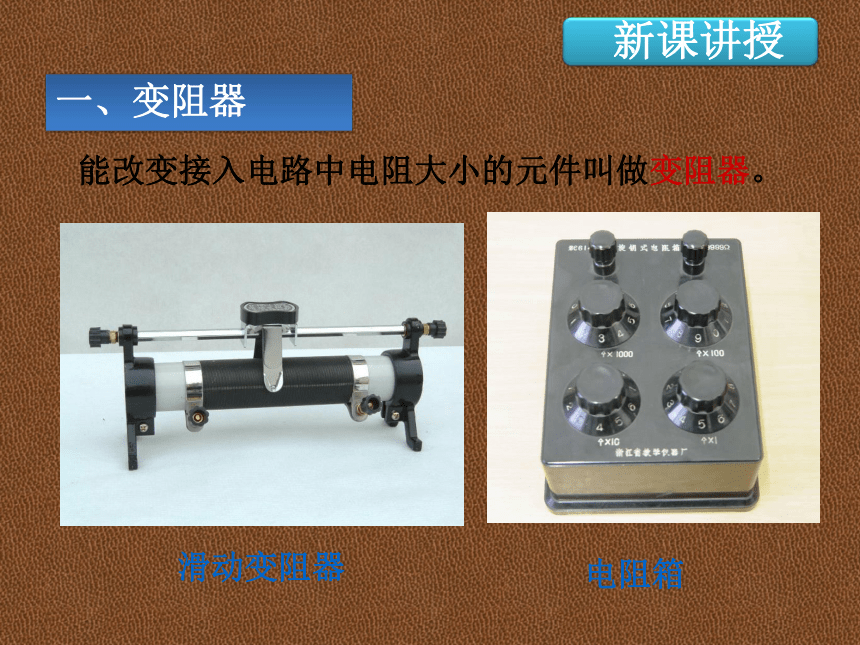

　　滑动变阻器电阻箱一、变阻器 能改变接入电路中电阻大小的元件叫做变阻器。　（3）元件符号：　（2）结构示意图：　2．图示
（1）实物图：二、滑动变阻器　1．工作原理：改变接入电路中电阻线的长度来　改变接入电阻，从而改变电流。　　（1）观察滑动变阻器的结构。　 （2）滑动变阻器的使用：

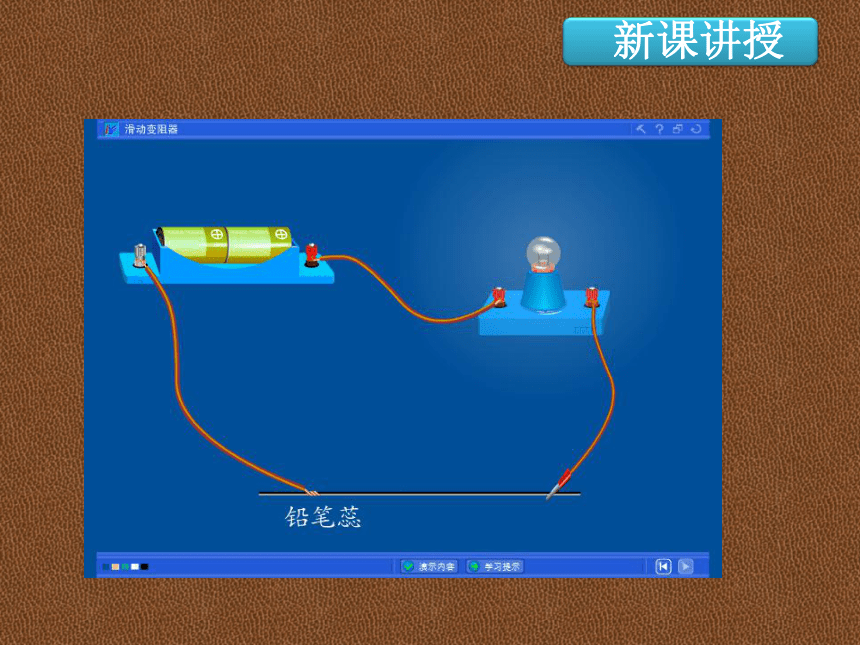

　　应串联在电路中，接入两个接线柱，AB中一个，CD中一个，即要“一上一下”。 　3．练习使用滑动变阻器4. 实验：用滑动变阻器控制电阻两端的电压　　闭合开关S，调节滑动变阻器的滑片，使定值电阻R两端的电压成整数倍地变化。　　换用不同的定值电阻，使电阻成整数倍地变化，闭合开关S，调节滑动变阻器的滑片，保持每次接入的定值电阻两端的电压不变。连接电路　　能表示出阻值的变阻器。旋钮式电阻箱三、电阻箱内部结构电位器四、变阻器的应用电位器 油面上升时，杠杆左端上翘，变阻器R连入电路中的电阻 ，油量表（电流表）的示数 。变小变大1.变阻器中的电阻丝，若只能在粗细和长度相同的铜丝、铝丝、铁丝、锰铜丝中挑选，你认为应该选（ ）
DA. 铜丝 B.铝丝
C. 铁丝 D.锰铜丝2 .如下图所示，利用滑动变阻器调节小灯泡的亮度，下列四种连接方式不正确的是（ ）
D（2）接入哪两个接线柱，无论怎样移动滑片，电阻都几乎为零？（1）接入哪两个接线柱，移动滑片，电阻是不变的?即滑动变阻器相当于一个定值电阻。（3）接入哪两个接线柱，移动滑片，电阻随着滑片的移动而改变？向哪个方向移动电阻是变大？　　1．能改变接入电路中电阻大小的元件叫做变阻器。　　3．电位器是变阻器在生活中的应用。　　2．滑动变阻器通过改变接入电路中电阻线长度来改变接入电阻，从而改变电流，应串联在电路，接线注意 “一上一下” 。
