2017秋八年级物理上册5.2生活中的透镜学案设计（含解析）（新版）新人教版

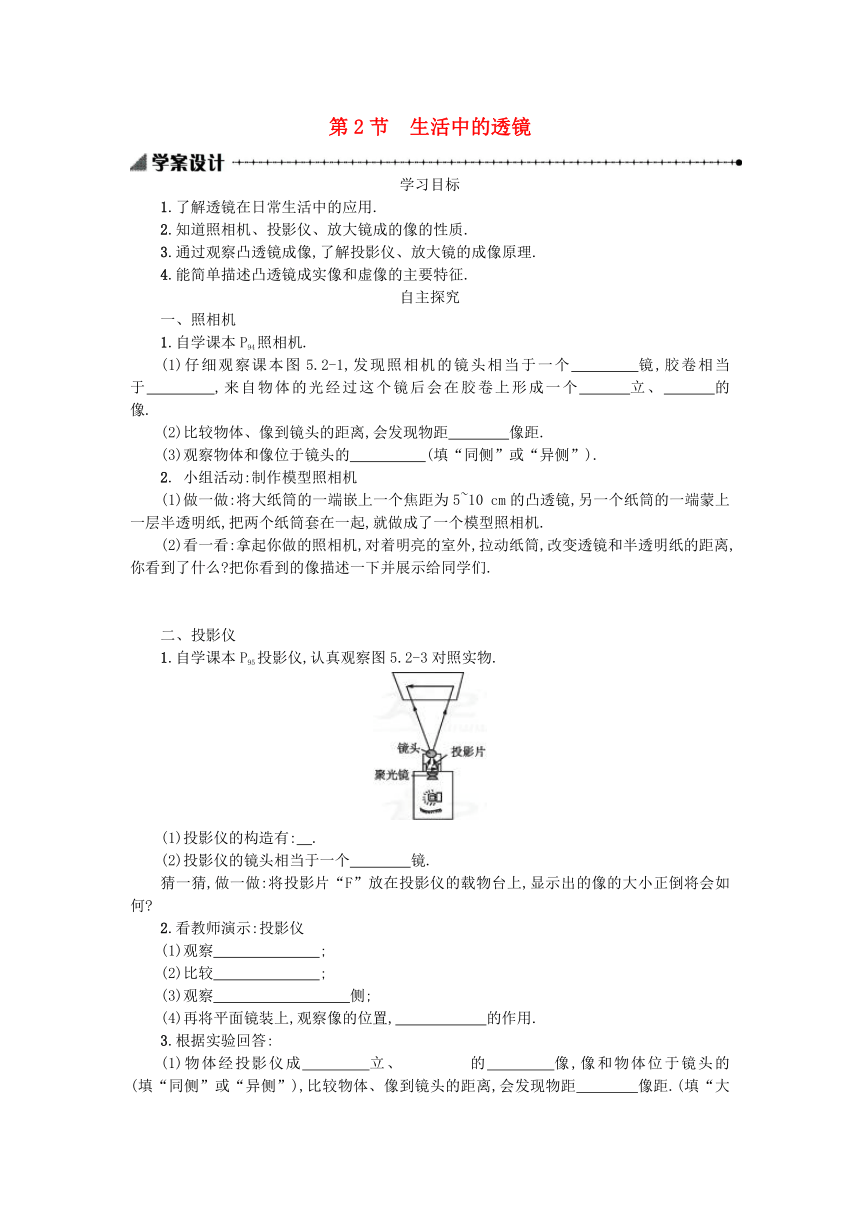

第2节　生活中的透镜
学习目标
1.了解透镜在日常生活中的应用.
2.知道照相机、投影仪、放大镜成的像的性质.
3.通过观察凸透镜成像,了解投影仪、放大镜的成像原理.
4.能简单描述凸透镜成实像和虚像的主要特征.
自主探究
一、照相机
1.自学课本P94照相机.
(1)仔细观察课本图5.2-1,发现照相机的镜头相当于一个　　　　镜,胶卷相当于　　　　,来自物体的光经过这个镜后会在胶卷上形成一个　　　立、　　　的　　　像.
(2)比较物体、像到镜头的距离,会发现物距　　　　像距.
(3)观察物体和像位于镜头的　　　　　(填“同侧”或“异侧”).
2.
小组活动:制作模型照相机
(1)做一做:将大纸筒的一端嵌上一个焦距为5~10
cm的凸透镜,另一个纸筒的一端蒙上一层半透明纸,把两个纸筒套在一起,就做成了一个模型照相机.
(2)看一看:拿起你做的照相机,对着明亮的室外,拉动纸筒,改变透镜和半透明纸的距离,你看到了什么 把你看到的像描述一下并展示给同学们.
二、投影仪
1.自学课本P95投影仪,认真观察图5.2-3对照实物.
(1)投影仪的构造有:　.
(2)投影仪的镜头相当于一个　　　　镜.
猜一猜,做一做:将投影片“F”放在投影仪的载物台上,显示出的像的大小正倒将会如何
2.看教师演示:投影仪
(1)观察　　　　　　　;
(2)比较　　　　　　　;
(3)观察　　　　　　　　　侧;
(4)再将平面镜装上,观察像的位置,　　　　　　的作用.
3.根据实验回答:
(1)物体经投影仪成　　　　立、　　　　的　　　　像,像和物体位于镜头的　　　　(填“同侧”或“异侧”),比较物体、像到镜头的距离,会发现物距　　　　像距.(填“大于”或“小于”)
(2)平面镜的作用是　　　　　　　　.
(3)为了能使人们看到正立的像,投影片应该如何放置
　.
(4)如果希望像变得大一些,而且还要保持清晰,应该采取哪些措施 　.
三、放大镜
做一做,看一看
1.把手中的凸透镜放在课本上,适当调整距离,看到了什么 (描述看到的像的特征)
2.放大镜相当于一个　　　　镜,物体经放大镜成　　　　、　　　的像,像与物在透镜的　　　　侧.(填“同”或“异”)
四、实像和虚像
自学课本P96“实像和虚像”
根据下列提示以小组分析、讨论实像、虚像的区别:
1.是否由实际光线会聚而成;
2.能否用光屏承接;
3.在凸透镜成像中,虚、实像与物在透镜的同异侧.
4.区分成像的类型:小孔成像——照相机的像——投影仪的像——平面镜成像——“眼睛受骗”——放大镜的像.
【反馈练习】
1.用照相机给某人拍了一张半身像后,再给他拍一张全身像,则应采取的措施是(　　)
A.照相机离人近一些,镜头到底片的距离近一些
B.照相机离人远一些,镜头离底片的距离近一些
C.照相机离人远一些,镜头到底片的距离远一些
D.照相机离人近一些,镜头到底片的距离远一些
2.使用投影仪时,胶片在屏幕上的投影太小了,致使后面的同学看不清楚,要使屏幕上的投影更大些,下列做法正确的是(　　)
A.将镜头向下调,屏幕离投影仪近一些
B.将镜头向下调,屏幕离投影仪远一些
C.将镜头向上调,屏幕离投影仪近一些
D.将镜头向上调,屏幕离投影仪远一些
3.如图所示,鱼缸中只有一条小鱼,而眼睛从某点可以观察到两条,一条鱼的位置变浅,另一条鱼变大.前者是由于　　　　形成的　　　　像(填“虚”或“实”);后者是由于鱼缸的　　　　侧部分(填“左”或“右”)等效凸透镜而形成的　　　　像(填“实”或“虚”).
课堂检测
1.以下物品中没有应用凸透镜成像原理的是(　　)
　　　　　　　　　　　　　　　　　　　　　　
A.穿衣镜
B.投影仪
C.照相机
D.放大镜
2.某同学把照相机、投影仪及放大镜成的像作了比较后,他认为这三种仪器所成的像具有如下特点,其中错误的是(　　)
A.实像都和物体分别居于透镜两侧
B.虚像都和物体在透镜的同一侧
C.实像都是倒立的,虚像都是正立的
D.虚像都是放大的,实像都是缩小的
3.如图所示是广州亚运会吉祥物“乐羊羊”在胶片上的图样,若把投影仪的反射平面镜卸掉,该胶片的像成在天花板上,这时天花板上看到的像的形状为下图中的(　　)
4.下列说法中正确的是(　　)
A.平面镜成等大、正立的实像
B.照相机成缩小、倒立的实像
C.投影仪成放大、正立的虚像
D.放大镜成放大、倒立的虚像
5.照相机、投影仪、放大镜是常用的三种光学仪器,放大镜是一块凸透镜,照相机和投影仪的镜头相当于一个　　　透镜,它们之中能成缩小、倒立实像的是　　　,能成放大、倒立实像的是　　　　,能成放大、正立虚像的是　　　.
6.小伟同学拿着放大镜看书,当他把放大镜放到一个位置上时,从放大镜中看到的字如图所示.则此图原理与　　　　的成像原理相同.

7.图甲是现在城市路口安装的监控摄像头,它可以拍摄违章行驶或发生交通事故时的现场照片.摄像头的镜头相当于一个凸透镜,它的工作原理与　　　　相似.图乙和丙是一辆汽车经过路口时与一辆自行车相撞后拍摄的两张照片,由图可以看出汽车所成的像变小,与此对应的像距将变　　　　.

参考答案
自主探究
一、照相机
1.(1)凸透　光屏　倒　缩小　实
(2)大于
(3)异侧
二、投影仪
1.(1)聚光镜、光源、镜头、反光镜、屏幕和投影片　(2)凸透　倒立、放大的实像
2.(1)像的正倒、大小　(2)像距、物距的大小　(3)像与物体在透镜的同异　(4)分析平面镜
3.(1)倒　放大　实　异侧　小于　(2)改变光的传播方向　(3)倒着放置投影片　(4)减小物距,增大像距
三、放大镜
1.正立、放大的虚像.
2.凸透　放大　正立　同
【反馈练习】
1.B　解析:照相机镜头成像时,人离相机越远,像离镜头越近,像越小;人离相机越近,像离镜头越远,像越大.在同样大小的底片上照了一张半身像后,再照全身像,可以看出像变小了,这时应该让人离相机远些,同时要调节镜头后缩,减少镜头到胶片的距离.
2.B　解析:投影仪镜头成像时,投影片离镜头越近,得到的像就越大,所以要将投影仪的镜头向下移,但若光屏保持不动,则不能得到清晰的像,所以还要投影仪远离屏幕.
3.答案:光的折射　虚　右　虚
解析:由于鱼反射到水面的光线经折射后进入空气到达人眼,而人眼看物体认为光是沿直线传播的,人眼就在鱼缸的上方看到变浅了的鱼的虚像.由题图可知,由于鱼缸和水组成一个凸透镜,对于鱼来讲鱼缸的右侧和水相当于一个放大镜,人看到的是放大的虚像.
课堂检测
1.A　解析:穿衣镜利用了平面镜成像原理,投影仪、照相机、放大镜都利用了凸透镜成像原理,故选项A正确.
2.D　解析:总结照相机、投影仪及放大镜的成像特点:实像都是倒立的,且像与物位于透镜的异侧;虚像都是正立的,且像与物位于透镜的同侧;虚像都是放大的;实像有缩小的、放大的和等大的,D项说法错误.
3.A　解析:本题考查的是投影仪的成像特点,胶片在投影仪中是用来作为成像的物体,经过凸透镜后,在天花板上所成的像是倒立、放大的像,故选项A正确.
4.B　解析:平面镜成等大、正立的虚像;照相机成缩小、倒立的实像;投影仪成放大、倒立的实像;放大镜成放大、正立的虚像,故选项A、C、D错误.
5.答案:凸　照相机　投影仪　放大镜
解析:照相机和投影仪都有一个相当于凸透镜的镜头,可以呈现不同的像,其中照相机上的凸透镜能成缩小、倒立的实像,投影仪上的凸透镜能成放大、倒立的实像,放大镜能成放大、正立的虚像.
6.答案:照相机
解析:由题图可以看出,凸透镜成的是倒立、缩小的实像,这和照相机的成像原理是一样的.
7.答案:照相机　小
解析:摄像头的成像原理与照相机的成像原理相似,都成缩小、倒立的实像,像的大小取决于物体到凸透镜的距离,当物体到凸透镜的距离越远时,成像越小.
