湖南省长沙市湘府中学九年级物理上册：15-4电流的测量 (共16张PPT)

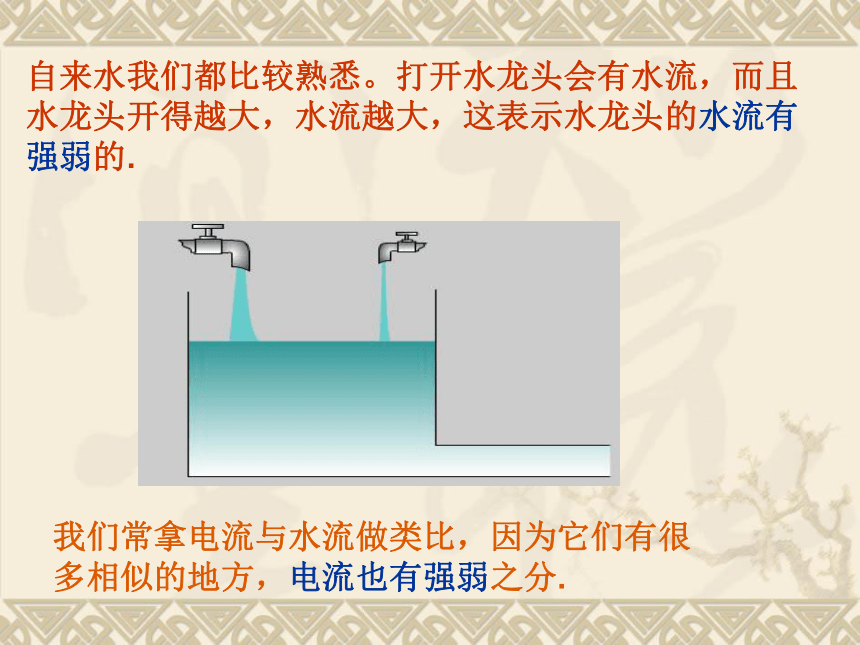

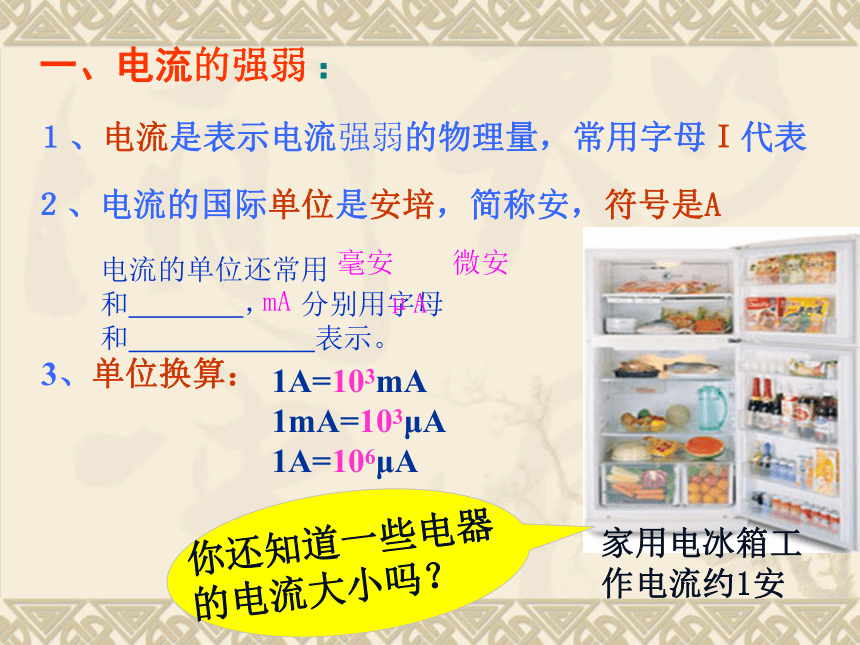

课件16张PPT。人教新课标八年级物理上§5.3 电流的强弱问题:用一节干电池和两节串联的干电池分别给同一个灯泡通电,你发现了什么?引入新课自来水我们都比较熟悉。打开水龙头会有水流，而且水龙头开得越大，水流越大，这表示水龙头的水流有强弱的.我们常拿电流与水流做类比，因为它们有很多相似的地方，电流也有强弱之分.一、电流的强弱 ：１、电流是表示电流强弱的物理量，常用字母Ｉ代表２、电流的国际单位是安培，简称安，符号是A电流的单位还常用 和 ，　分别用字母 和 表示。毫安微安mAμA3、单位换算：1A=103mA
1mA=103μA

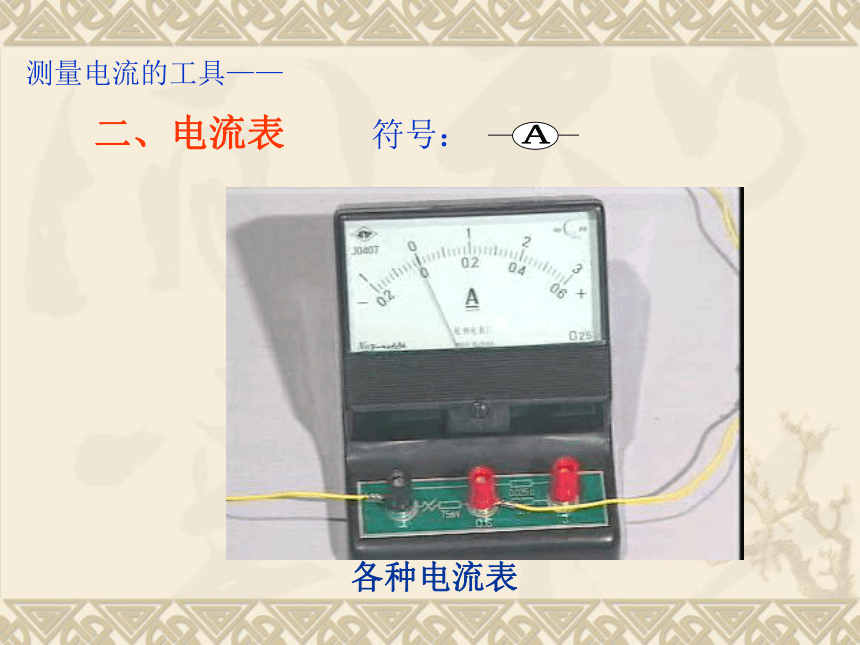

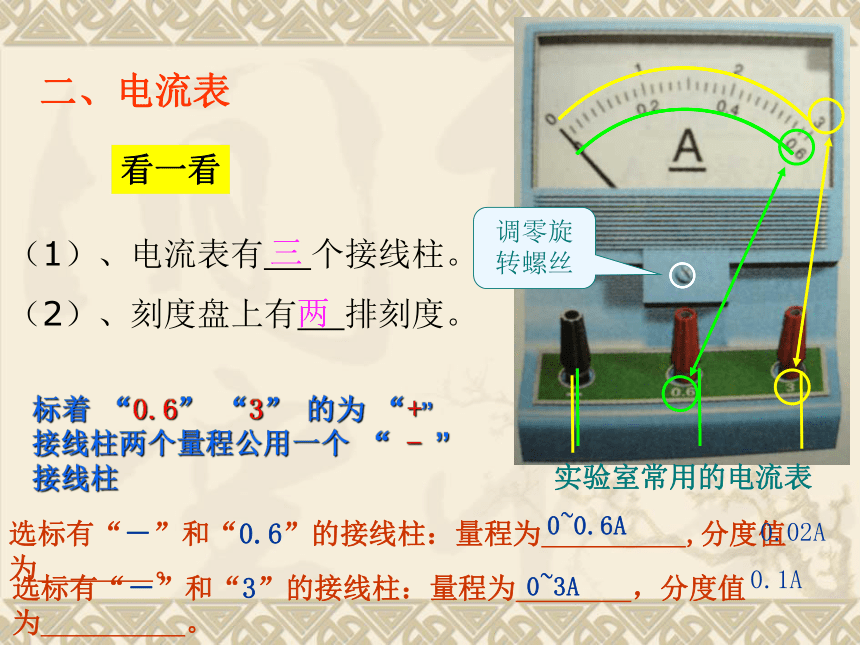

1A=106μA二、电流表 各种电流表 测量电流的工具——选标有“－”和“3”的接线柱：量程为 ，分度值为 。 选标有“－”和“0.6”的接线柱：量程为 ,分度值为 。调零旋转螺丝0~0.6A0.02A0~3A0.1A（1）、电流表有 个接线柱。

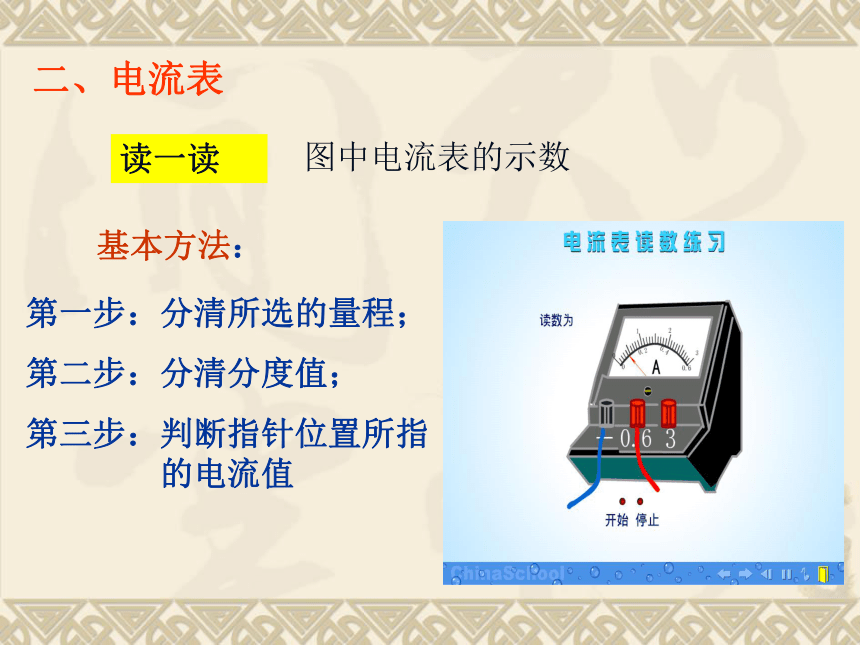

（2）、刻度盘上有 排刻度。三两标着 “0.6” “3” 的为 “+” 接线柱两个量程公用一个 “ - ” 接线柱二、电流表 实验室常用的电流表看一看二、电流表 基本方法：图中电流表的示数读一读第一步：分清所选的量程；
第二步：分清分度值；
第三步：判断指针位置所指　　　　　的电流值三、电流表的使用调节点１、使用前：　看指针是否调零看分度值三看看量程｛调零旋转螺丝（１）、电流表的连接: ２、使用时：　 绝对不要将电流表直接接到电源的两极上 被测电流不要超过电流表的量程 电流要从“十”接线柱进、“一”接线柱出 电流表要串联在电路中二要、二不要三、电流表的使用 被测电流超过电流表的量程时，不仅测不出电流值，电流表的指针还可能会被打弯，甚至烧坏电流表.试触 在不能预先估计被测电流大小时，要先用电路的一个线头迅速试触电流表的接线柱，看看指针的偏转是否在量程之内．(２)、电流表的读数 ２、使用时：　三、电流表的使用第一步：分清所选的量程；
第二步：分清分度值；
第三步：判断指针位置所指　　　　　的电流值练一练：１、把电流表接入电路指针如图所示，产生这两种
情况的原因是：A图 　　 ；
B图 。正负接线柱接反选择的量程太小２、如图所示是测量通过小灯泡的四个电路图，其中接法正确的是 （ ）C　　如图3所示，L1、L2是______联的。若要测量通过L1的电流，应把电流表接在_____点上；测量L2时，电流表应接在______点上；若要测干路电流应把电流表接在_____或______点上。请在右图中连接测干路电流的实物图。图3并CDAB作业:动手动脑学物理：１、３想想议议如何用电流表来测量串、并联电路的电流？再见
