教科版物理九年级下册期末达标检测卷（含答案）

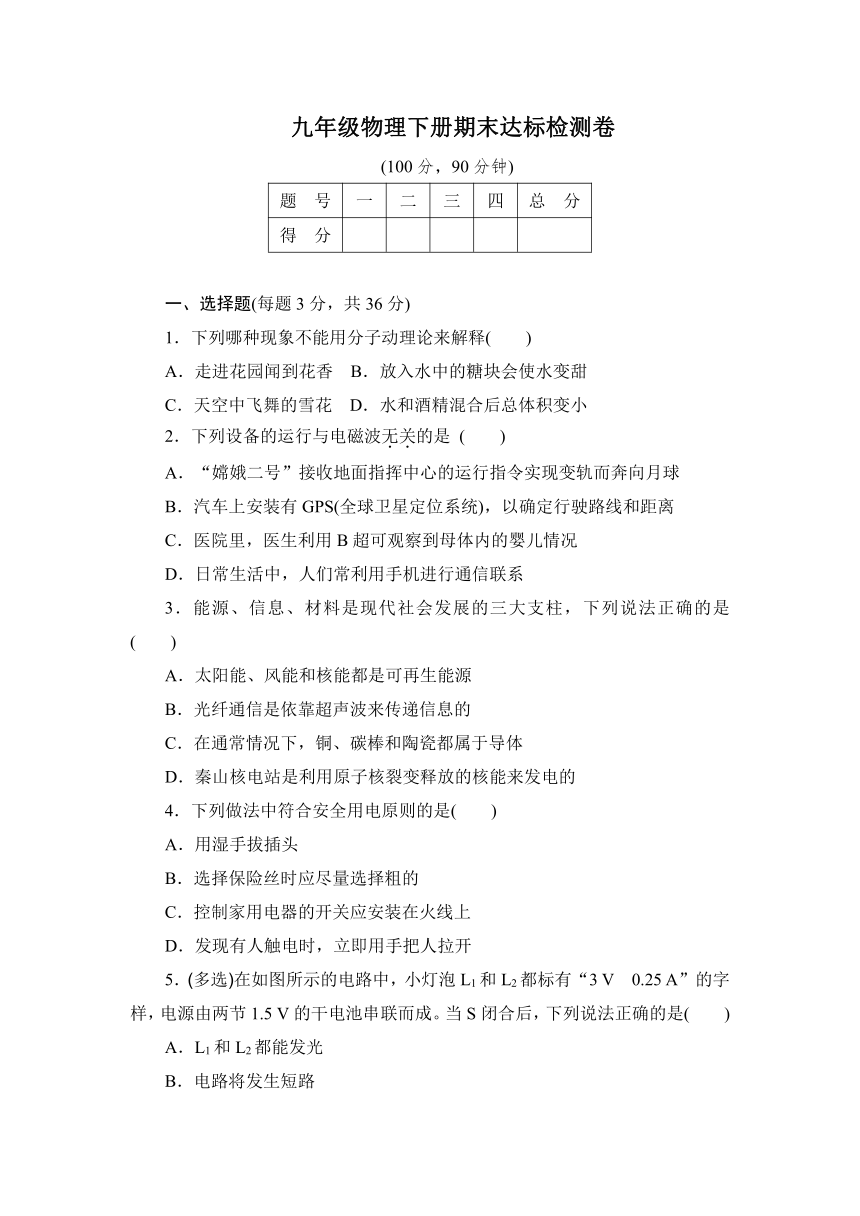

九年级物理下册期末达标检测卷
(100分，90分钟)
题　号
一
二
三
四
总　分
得　分
一、选择题(每题3分，共36分)
1．下列哪种现象不能用分子动理论来解释(　　)
A．走进花园闻到花香
B．放入水中的糖块会使水变甜
C．天空中飞舞的雪花
D．水和酒精混合后总体积变小
2．下列设备的运行与电磁波无关的是
(　　)
A．“嫦娥二号”接收地面指挥中心的运行指令实现变轨而奔向月球
B．汽车上安装有GPS(全球卫星定位系统)，以确定行驶路线和距离
C．医院里，医生利用B超可观察到母体内的婴儿情况
D．日常生活中，人们常利用手机进行通信联系
3．能源、信息、材料是现代社会发展的三大支柱，下列说法正确的是
(　　)
A．太阳能、风能和核能都是可再生能源
B．光纤通信是依靠超声波来传递信息的
C．在通常情况下，铜、碳棒和陶瓷都属于导体
D．秦山核电站是利用原子核裂变释放的核能来发电的
4．下列做法中符合安全用电原则的是(　　)
A．用湿手拔插头
B．选择保险丝时应尽量选择粗的
C．控制家用电器的开关应安装在火线上
D．发现有人触电时，立即用手把人拉开
5．(多选)在如图所示的电路中，小灯泡
( http: / / www.21cnjy.com )L1和L2都标有“3
V　0.25
A”的字样，电源由两节1.5
V的干电池串联而成。当S闭合后，下列说法正确的是(　　)
A．L1和L2都能发光
B．电路将发生短路
C．去掉导线b，能使L1和L2正常发光
D．只要移动一条导线的一个接线柱的头，就能使L1和L2并联

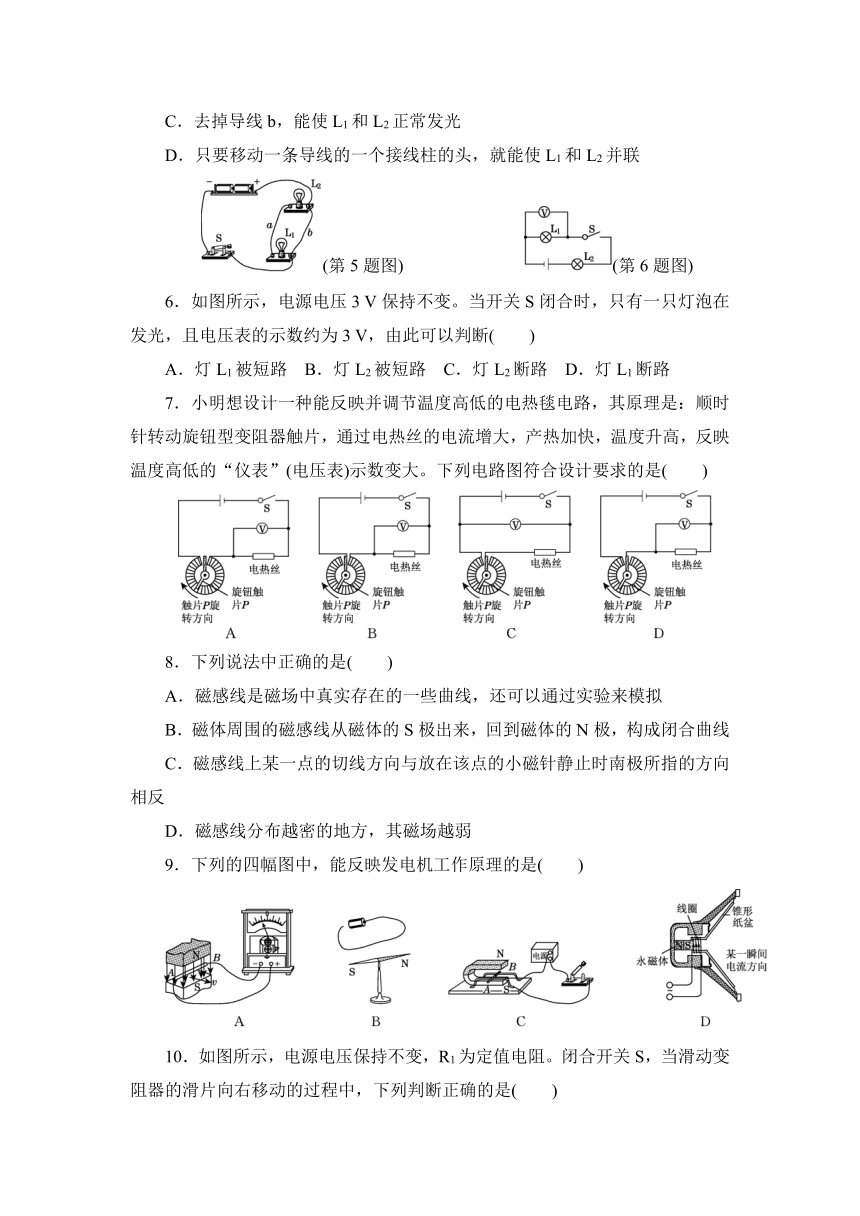

(第5题图)　　　　　　　(第6题图)
6．如图所示，电源电压3
V保持不变。当开关S闭合时，只有一只灯泡在发光，且电压表的示数约为3
V，由此可以判断(　　)
A．灯L1被短路
B．灯L2被短路
C．灯L2断路
D．灯L1断路
7．小明想设计一种能反映并调节
( http: / / www.21cnjy.com )温度高低的电热毯电路，其原理是：顺时针转动旋钮型变阻器触片，通过电热丝的电流增大，产热加快，温度升高，反映温度高低的“仪表”(电压表)示数变大。下列电路图符合设计要求的是(　　)
8．下列说法中正确的是(　　)
A．磁感线是磁场中真实存在的一些曲线，还可以通过实验来模拟
B．磁体周围的磁感线从磁体的S极出来，回到磁体的N极，构成闭合曲线
C．磁感线上某一点的切线方向与放在该点的小磁针静止时南极所指的方向相反
D．磁感线分布越密的地方，其磁场越弱
9．下列的四幅图中，能反映发电机工作原理的是(　　)
10．如图所示，电源电压保持不变，R1为定值电阻。闭合开关S，当滑动变阻器的滑片向右移动的过程中，下列判断正确的是(　　)

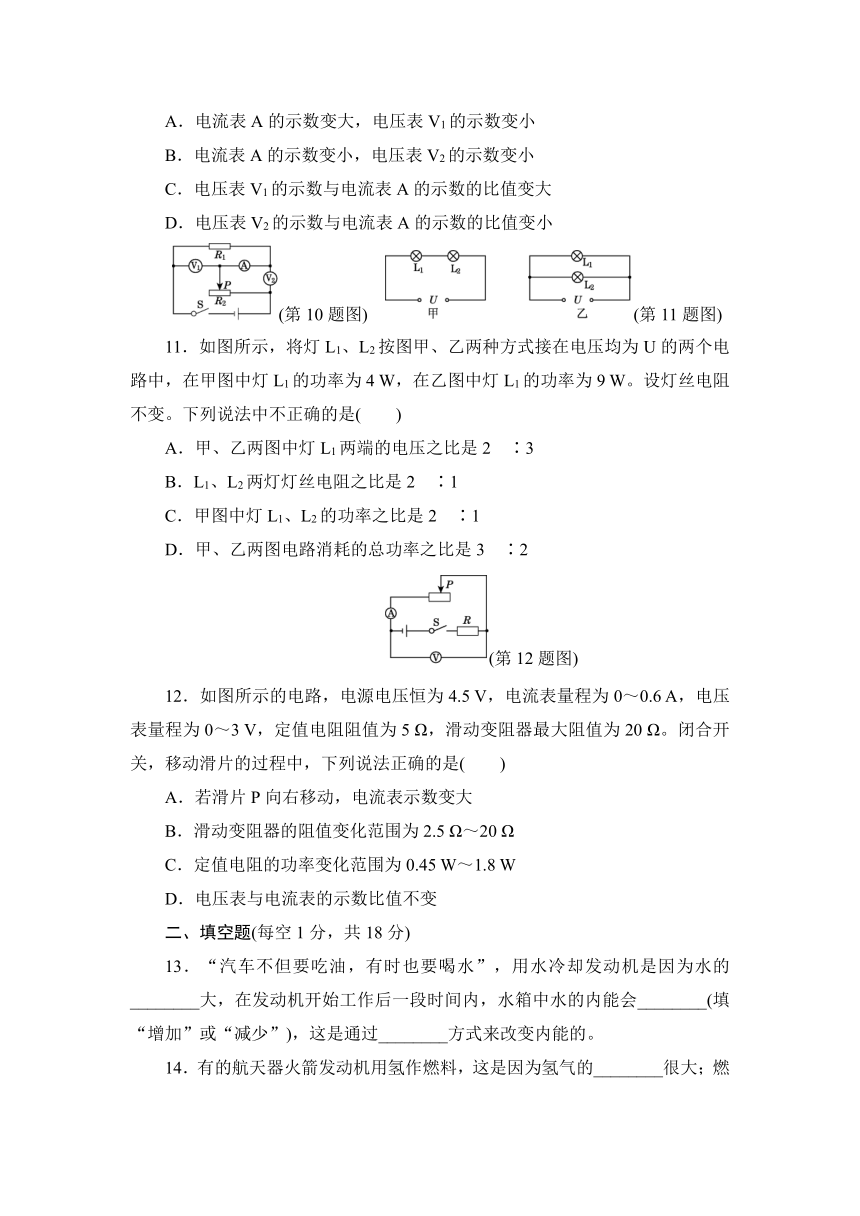

A．电流表A的示数变大，电压表V1的示数变小
B．电流表A的示数变小，电压表V2的示数变小
C．电压表V1的示数与电流表A的示数的比值变大
D．电压表V2的示数与电流表A的示数的比值变小
(第10题图)　(第11题图)
11．如图所示，将灯L1、L2按
( http: / / www.21cnjy.com )图甲、乙两种方式接在电压均为U的两个电路中，在甲图中灯L1的功率为4
W，在乙图中灯L1的功率为9
W。设灯丝电阻不变。下列说法中不正确的是(　　)
A．甲、乙两图中灯L1两端的电压之比是2　∶3
B．L1、L2两灯灯丝电阻之比是2　∶1
C．甲图中灯L1、L2的功率之比是2　∶1
D．甲、乙两图电路消耗的总功率之比是3　∶2
　　　　(第12题图)
12．如图所示的电路，电源电压恒为4
( http: / / www.21cnjy.com ).5
V，电流表量程为0～0.6
A，电压表量程为0～3
V，定值电阻阻值为5
Ω，滑动变阻器最大阻值为20
Ω。闭合开关，移动滑片的过程中，下列说法正确的是(　　)
A．若滑片P向右移动，电流表示数变大
B．滑动变阻器的阻值变化范围为2.5
Ω～20
Ω
C．定值电阻的功率变化范围为0.45
W～1.8
W
D．电压表与电流表的示数比值不变
二、填空题(每空1分，共18分)
13．“汽车不但要吃油，
( http: / / www.21cnjy.com )有时也要喝水”，用水冷却发动机是因为水的________大，在发动机开始工作后一段时间内，水箱中水的内能会________(填“增加”或“减少”)，这是通过________方式来改变内能的。
14．有的航天器火箭发动机用氢作燃
( http: / / www.21cnjy.com )料，这是因为氢气的________很大；燃烧1
m3的煤气大约能放出热量3.9×107
J。某市管道煤气收费标准为2元/m3，有一户人家在一个月内烧煤气消耗了1.17×109

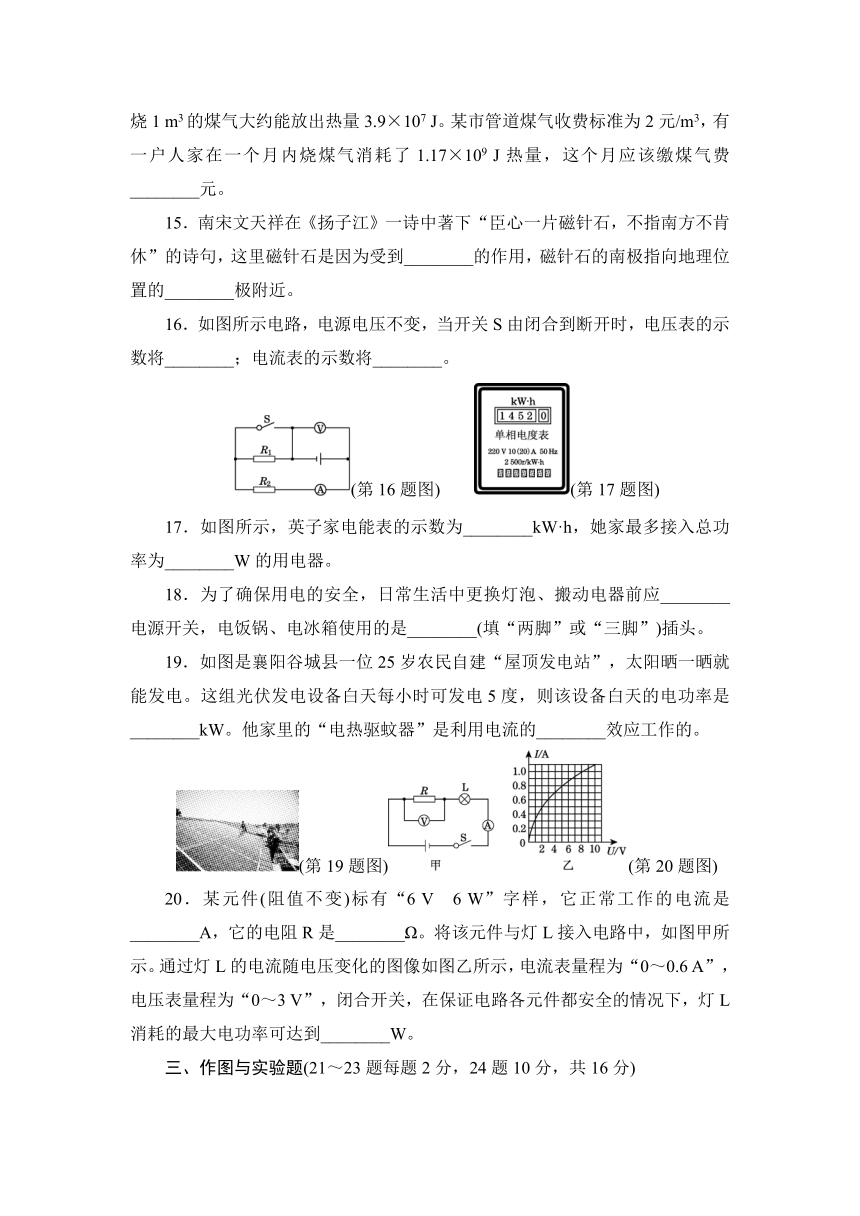

J热量，这个月应该缴煤气费________元。
15．南宋文天祥在《扬子江》
( http: / / www.21cnjy.com )一诗中著下“臣心一片磁针石，不指南方不肯休”的诗句，这里磁针石是因为受到________的作用，磁针石的南极指向地理位置的________极附近。
16．如图所示电路，电源电压不变，当开关S由闭合到断开时，电压表的示数将________；电流表的示数将________。
(第16题图)　　(第17题图)
17．如图所示，英子家电能表的示数为________kW·h，她家最多接入总功率为________W的用电器。
18．为了确保用电的安全，日常
( http: / / www.21cnjy.com )生活中更换灯泡、搬动电器前应________电源开关，电饭锅、电冰箱使用的是________(填“两脚”或“三脚”)插头。
19．如图是襄阳谷城县一位25岁农民
( http: / / www.21cnjy.com )自建“屋顶发电站”，太阳晒一晒就能发电。这组光伏发电设备白天每小时可发电5度，则该设备白天的电功率是________kW。他家里的“电热驱蚊器”是利用电流的________效应工作的。
(第19题图)(第20题图)
20．某元件(阻值不变)标有“6
( http: / / www.21cnjy.com )V　6
W”字样，它正常工作的电流是________A，它的电阻R是________Ω。将该元件与灯L接入电路中，如图甲所示。通过灯L的电流随电压变化的图像如图乙所示，电流表量程为“0～0.6
A”，电压表量程为“0～3
V”，闭合开关，在保证电路各元件都安全的情况下，灯L消耗的最大电功率可达到________W。
三、作图与实验题(21～23题每题2分，24题10分，共16分)

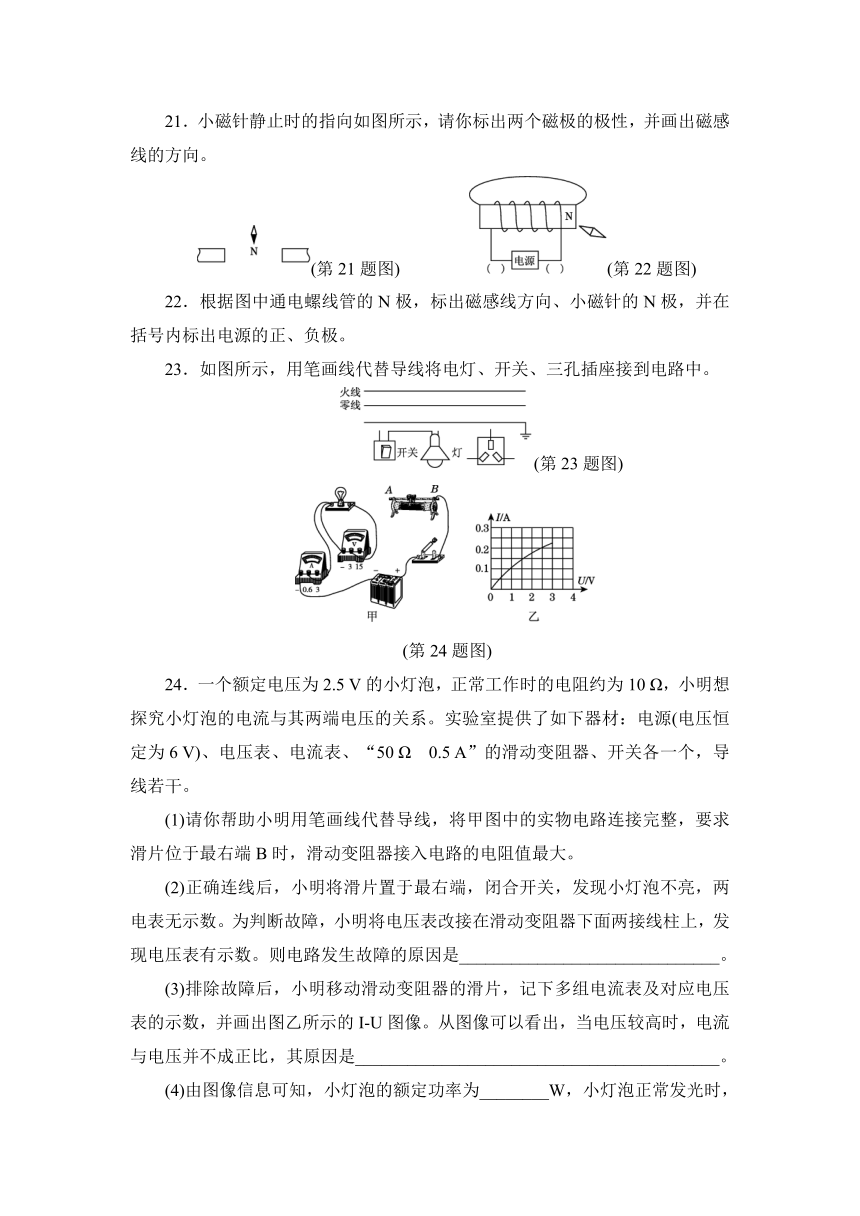

21．小磁针静止时的指向如图所示，请你标出两个磁极的极性，并画出磁感线的方向。
(第21题图)　　　　(第22题图)
22．根据图中通电螺线管的N极，标出磁感线方向、小磁针的N极，并在括号内标出电源的正、负极。
23．如图所示，用笔画线代替导线将电灯、开关、三孔插座接到电路中。
　　　　(第23题图)
(第24题图)
24．一个额定电压为2.5
V的小灯泡，正常
( http: / / www.21cnjy.com )工作时的电阻约为10
Ω，小明想探究小灯泡的电流与其两端电压的关系。实验室提供了如下器材：电源(电压恒定为6
V)、电压表、电流表、“50
Ω　0.5
A”的滑动变阻器、开关各一个，导线若干。
(1)请你帮助小明用笔画线代替导线，将甲图中的实物电路连接完整，要求滑片位于最右端B时，滑动变阻器接入电路的电阻值最大。
(2)正确连线后，小明将滑片置于
( http: / / www.21cnjy.com )最右端，闭合开关，发现小灯泡不亮，两电表无示数。为判断故障，小明将电压表改接在滑动变阻器下面两接线柱上，发现电压表有示数。则电路发生故障的原因是______________________________。
(3)排除故障后，小明移动滑动变
( http: / / www.21cnjy.com )阻器的滑片，记下多组电流表及对应电压表的示数，并画出图乙所示的I U图像。从图像可以看出，当电压较高时，电流与电压并不成正比，其原因是__________________________________________。
(4)由图像信息可知，小灯泡的额定功率为________W，小灯泡正常发光时，滑动变阻器接入电路的电阻为________Ω。
四、计算题(每题15分，共30分)
25．电热水壶是一种使用频
( http: / / www.21cnjy.com )率较高的家用电器，如图所示的是某型号电热水壶，铭牌上标注额定功率是1
760
W，额定电压是220
V，现壶中装有1.5
L温度为20
℃的水。求：
(1)将该电热水壶接入220
V的家庭电路中工作时，通过电热水壶的电流是多大？
(2)若加热时间是6
min，加热过程中消耗的电能是多少？
(3)在1标准大气压下将水烧开，水吸收的热量是多少？[c水＝4.2×103
J/(kg·℃)]
(第25题图)
26．如图所示，电源电压为6
( http: / / www.21cnjy.com )
V恒定不变。灯泡上标有“6
V　4
W”的字样。当S2闭合，S1、S3断开时，灯泡的实际功率为0.25
W。设灯泡电阻不变，求：
(第26题图)
(1)电阻R两端的电压；
(2)电阻R的阻值。
(3)当S1、S3闭合时，S2断开，通电2
min，电流通过电阻R做的功。
期末达标检测卷
一、1.C　2.C　3.D　4.C
5．B、D　解析：由图可
( http: / / www.21cnjy.com )知，闭合开关后，电流从电源正极沿外围流回负极，造成电源短路；去掉导线b后，两个灯泡串联，电源电压为3
V，每个小灯泡分1.5
V，都不能正常发光；只要移动上下两根导线的任何一个接线柱，就能使两个灯泡组成并联电路。
6．B　解析：由题意可知，只有一只灯泡发光，故电路中出现的是短路，电压表的示数接近电源电压，故是灯L2被短路。
7．D　解析：顺时针转动旋钮型变阻器触片，当
( http: / / www.21cnjy.com )变阻器的左边电阻连入电路，变阻器连入的阻值变小，通过电热丝的电流变大，产热变快；根据欧姆定律的分压规律可知，滑动变阻器两端的电压变小，电热丝两端的电压变大，即电压表的示数变大，故D正确。
8．C　解析：磁感线是人们为了
( http: / / www.21cnjy.com )研究磁场而建立的一种理想化模型，不是真实存在的曲线，所以A项错误；磁体周围的磁感线应当是从磁体的N极出来，回到磁体的S极，所以B项错误；磁感线上某一点的切线方向与放在该点的小磁针静止时北极所指的方向一致，与南极所指的方向相反，所以C项正确；磁感线分布越密的地方，其磁场应当越强，所以D项也错误。
9．A　解析：A是发电机的原理；B说明电流周围存在磁场；C是电动机的原理；D说明了通电导体在磁场中受到力的作用。
10．D　解析：由电路图可知电阻R1、
( http: / / www.21cnjy.com )R2串联在电路中，电压表V1测量的是R1两端的电压，V2测量的是R2接入电路部分的电压。当滑动变阻器的滑片向右移动时，变阻器接入电路的电阻变小，根据欧姆定律可知电路中电流变大，即电流表的示数变大；因为R1的阻值不变所以R1两端的电压变大，即电压表V1的示数变大；根据串联电路分压关系可知，电阻越小分压越小，变阻器的电压变小，即V2的示数变小；电压表V1的示数与电流表A的示数的比值是R1的阻值，应不变；电压表V2的示数与电流表A的示数的比值是R2接入电路的电阻，因此变小。
11．D
12．C　解析：A.由图知：R变与R串
( http: / / www.21cnjy.com )联在电路中，电流表测电路中电流。滑片P向右移动，变阻器连入电路的阻值变大，总电阻变大，电源电压不变，根据I＝，所以电路中电流变小，即电流表示数变小，故A错误；B.滑片在移动过程中为保证电流表安全，I＝≤0.6
A，即：≤0.6
A，解得：R变≥2.5
Ω，为保证电压表安全：UV＝I′R变≤3
V，即：×R变≤3
V；所以：×R变≤3
V，解得：R变≤10
Ω，所以滑动变阻器的阻值变化范围为2.5
Ω～10
Ω；故B错误；C.根据P＝I2R，当电路中电流最大为0.6
A时，定值电阻电功率有最大值：PR最大＝(0.6
A)2×5
Ω＝1.8
W，根据P＝，当电压表示数最大为3
V时，R两端电压最小，此时定值电阻电功率有最小值，此时R两端电压UR＝U－U变＝4.5
V－3
V＝1.5
V，PR最小＝＝0.45
W，故定值电阻的功率变化范围为0.45
W～1.8
W，C正确；D.电压表测滑动变阻器两端电压，电流表测电路中的电流，所以R变＝，移动滑片过程中变阻器连入电路的阻值改变，所以电压表与电流表的示数比值也会发生变化，故D错误。故选C。
二、13.比热容；增加；热传递
14．热值；60　解析：由Q＝qV
( http: / / www.21cnjy.com )，一个月内燃烧的煤气体积：V＝＝＝30
m3，所以这个月应该缴煤气费为：2元/m3×30
m3＝60元。
15．地磁场；南
16．不变；变小　17.1
452.0；2
200
18．断开；三脚　19.5；热
20．1；6；1　解析：U1＝
( http: / / www.21cnjy.com )6
V，P1＝6
W，根据公式P＝UI，元件正常工作的电流I1＝＝＝1
A；根据公式I＝，元件的电阻为R1＝＝＝6
Ω；由电路图可知，灯泡与元件串联，电压表“0～3
V”测量元件两端的电压，电流表“0～0.6
A”测电路中的电流；此时元件两端的电压最高为U2＝3
V，此时电路中的电流I2＝＝＝0.5
A；根据图乙可知，当电路中电流为I＝0.5
A时，小灯泡两端的电压为U＝2
V，此时小灯泡的功率为P＝UI＝2
V×0.5
A＝1
W。
三、21.解：如图所示。
INCLUDEPICTURE
"../../../../../../李辉/下册/九年级/JK/O18.TIF"
\
MERGEFORMAT
(第21题图)　　　
INCLUDEPICTURE
"../../../../../../李辉/下册/九年级/JK/O19.TIF"
\
MERGEFORMAT
(第22题图)
22．解：如图所示。
23．解：如图所示。
INCLUDEPICTURE
"../../../../../../李辉/下册/九年级/JK/O20.TIF"
\
MERGEFORMAT
(第23题图)
24．解：(1)如图所示。
INCLUDEPICTURE
"../../../../../../李辉/下册/九年级/JK/O21.TIF"
\
MERGEFORMAT
(第24题图)
(2)滑动变阻器电阻丝处断路
(3)灯泡灯丝的电阻随温度的升高而增大
(4)0.5；17.5
四、25.解：(1)由P＝UI可得，通过电热水壶的电流I＝＝＝8
A；
(2)由P＝可得，加热过程中消耗的电能
W＝Pt′＝1
760
W×6×60
s＝6.336×105
J；
(3)水的体积V＝1.5
L＝1.5×10－3
m3，
由ρ＝可得，水的质量m＝ρV＝1.0×103
kg/m3×1.5×10－3
m3＝1.5
kg，
Q水吸＝c水m(t－t0)＝4.2×103
J/(kg·℃)×1.5
kg×(100
℃－20
℃)＝5.04×105
J。
26.
解：(1)当S2闭合，S
( http: / / www.21cnjy.com )1、S3断开时，R与灯L串联，R灯＝＝＝9
Ω，U灯实＝＝＝1.5
V，UR＝U－U灯实＝6
V－1.5
V＝4.5
V；
(2)I实＝＝＝
A，R＝＝＝27
Ω；
(3)当S1、S3闭合，S2断开时，R与灯L并联，
WR＝t＝×120
s＝160
J。
