第二节 电流和电路课后练习（无答案）

电流和电路课后练习
姓名__________
．下述说法中正确的是（　　）
A．只要导体中有自由电荷存在，就形成电流
B．只要电路中有电源就能形成电流
C．只要是闭合电路且有电源，就能形成持续电流
D．以上说法都正确
．下列关于电流的说法不正确的是（　　）
A．电荷的定向移动形成电流
B．电源外部电流从正极流向负极
C．正电荷定向移动的方向为电流方向
D．负电荷定向移动的方向为电流方向
．下列说法正确的是（　　）
A．电流方向总是从电源正极到电源负极
B．电路中只要有电源，就一定产生电流
C．陶瓷碗、自行车轮胎是绝缘体，自身可以带电
D．用丝绸摩擦过的玻璃棒具有吸引铁、钴、镍等物体的性质
．关于电路，下列说法中不正确的是（　　）
A．电源是提供电能的装置
B．在电源外部，电流从电源的正极流向负极
C．用电器是将其他形式的能转化为电能的装置
D．电路中必须有电源并且是通路时，电路中才有电流
．从显象管尾部灯丝发射出来的电子，高速撞击在电视机荧光屏上，使屏幕发光，则在显象管内（　　）
A．电流的方向从灯丝到荧光屏
B．电流方向从荧光屏到灯丝
C．显象管内是真空，无法通过电流
D．显象管中电流的方向不断改变
．如图所示，取两个相同的验电器
A和B，使A带正电，B不带电，用
带有绝缘手柄的金属棒把A和B连
接起来．下列说法正确的是（　　）
A．A中正电荷通过金属棒流向B，A金
属箔的张角减小
B．B中负电荷通过金属棒流向A，B金属箔的张角增大
C．A中正电荷通过金属棒流向B，同时B中负电荷通过金属棒流向A
D．金属棒中瞬间电流的方向从B流向A，B金属箔的张角增大
．如图所示各电路图中，正确的是（　　）
A
B
C
D
．在图中当开关S1和S2都闭合后，下面电路中两个灯泡都能发光的是（　　）
A
B
C
D

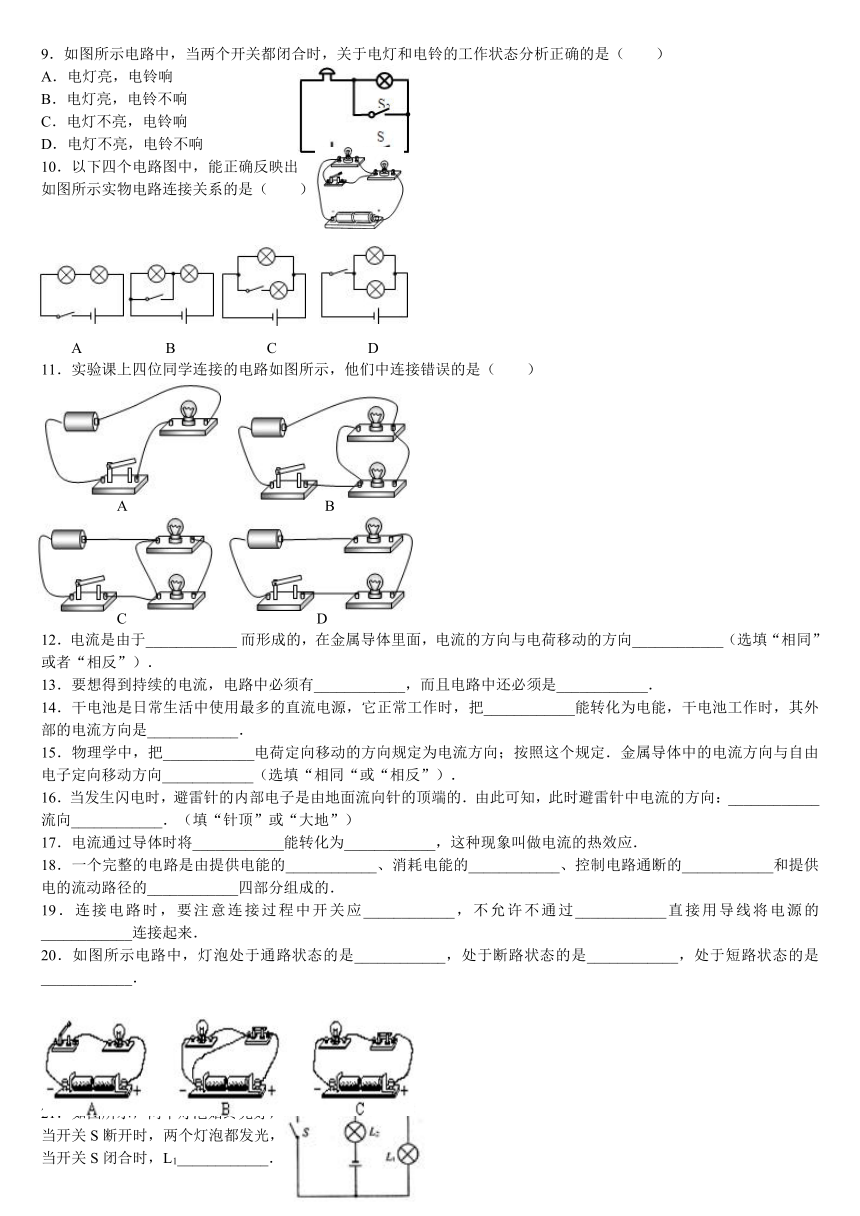

．如图所示电路中，当两个开关都闭合时，关于电灯和电铃的工作状态分析正确的是（　　）
A．电灯亮，电铃响
B．电灯亮，电铃不响
C．电灯不亮，电铃响
D．电灯不亮，电铃不响
．以下四个电路图中，能正确反映出
如图所示实物电路连接关系的是（　　）
A
B
C
D
．实验课上四位同学连接的电路如图所示，他们中连接错误的是（　　）
A
B
C
D
．电流是由于____________ 而形成的，在金属导体里面，电流的方向与电荷移动的方向____________（选填“相同”或者“相反”）．
．要想得到持续的电流，电路中必须有____________，而且电路中还必须是____________．
．干电池是日常生活中使用最多的直流电源，
( http: / / www.21cnjy.com )它正常工作时，把____________能转化为电能，干电池工作时，其外部的电流方向是____________．
．物理学中，把____________电荷定向移动的方向规定为电流方向；按照这个规定．金属导体中的电流方向与自由电子定向移动方向____________（选填“相同“或“相反”）．
．当发生闪电时，避雷针的
( http: / / www.21cnjy.com )内部电子是由地面流向针的顶端的．由此可知，此时避雷针中电流的方向：____________流向____________．（填“针顶”或“大地”）
．电流通过导体时将____________能转化为____________，这种现象叫做电流的热效应．
．一个完整的电路是由提供电能的___
( http: / / www.21cnjy.com )_________、消耗电能的____________、控制电路通断的____________和提供电的流动路径的____________四部分组成的．
．连接电路时，要注意连接过程中开
( http: / / www.21cnjy.com )关应____________，不允许不通过____________直接用导线将电源的____________连接起来．
．如图所示电路中，灯泡处于通路状
( http: / / www.21cnjy.com )态的是____________，处于断路状态的是____________，处于短路状态的是____________．
．如图所示，两个灯泡始终完好，
当开关S断开时，两个灯泡都发光，
当开关S闭合时，L1____________．
（选填“亮”或“不亮”）
．请根据图所示的实物图，在方框内画出对应的电路图．
．根据实物，在线框内画出对应的电路图．
．请在下面的虚线框内画出图中手电筒的电路图．
．根据图1电路图连接实物图2．
．根据图甲的电路图将图乙的实物用笔画线代替导线连接起来（导线不能交叉）．
