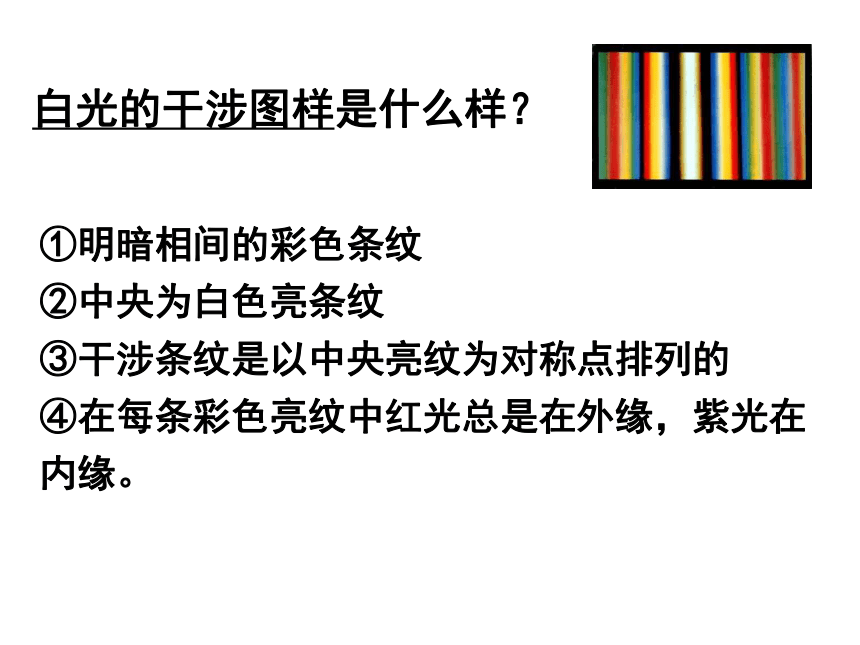

课件16张PPT。 三、实验： 用双缝干涉测量 光的波长白光的干涉图样是什么样？①明暗相间的彩色条纹
②中央为白色亮条纹
③干涉条纹是以中央亮纹为对称点排列的
④在每条彩色亮纹中红光总是在外缘，紫光在内缘。

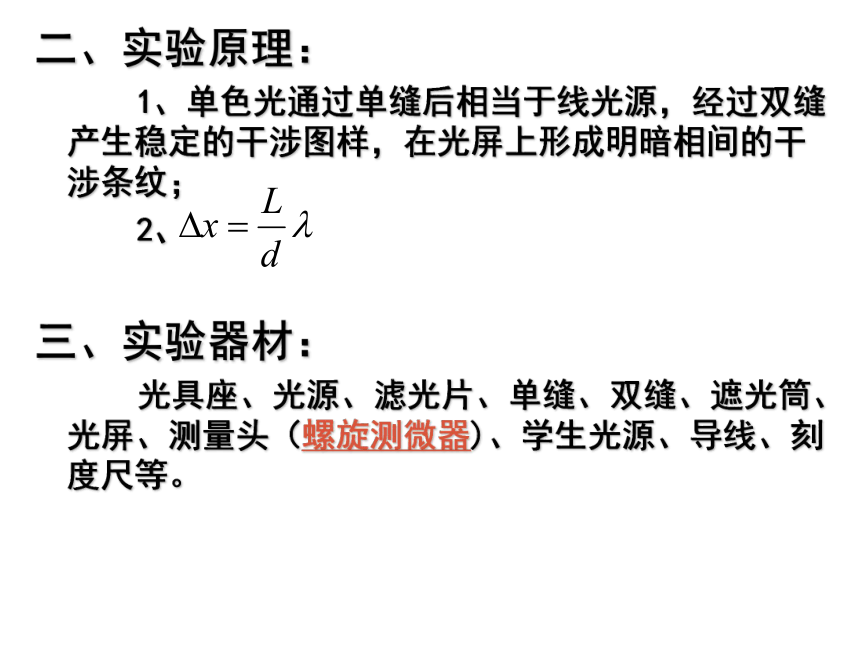

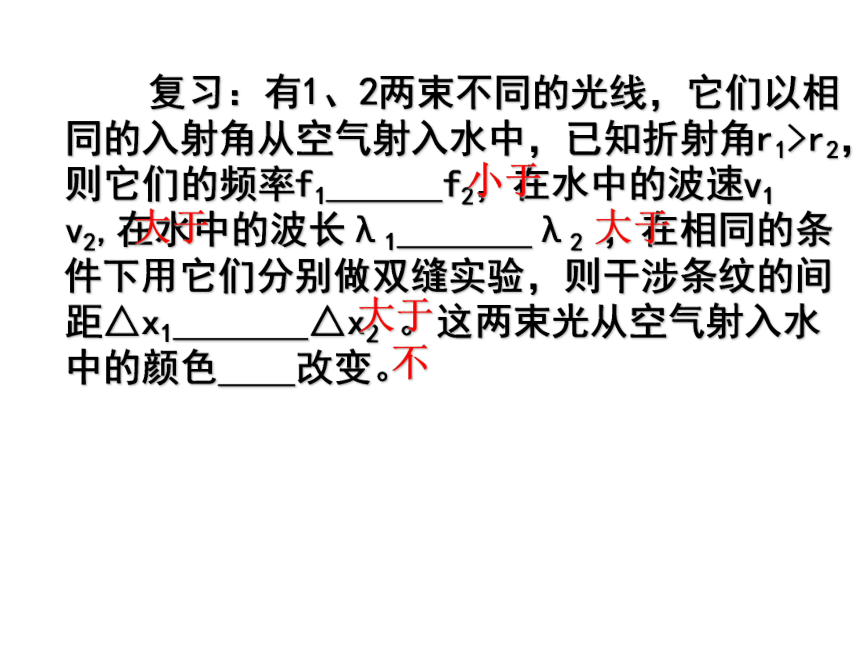

红光的条纹间距最大，紫光的最小。 1 、红光的波长最长，紫光的波长最短。 2、波长越长，频率越小，波长越短，频率越大。3、红光的偏向角最小，折射率最小，紫光的偏向角最大，折射率最大。4、在同一媒质中的光速，红光最大，紫光最小。 复习：有1、2两束不同的光线，它们以相同的入射角从空气射入水中，已知折射角r1>r2，则它们的频率f1 f2，在水中的波速v1 v2,在水中的波长λ1 λ2 ，在相同的条件下用它们分别做双缝实验，则干涉条纹的间距△x1 △x2 。这两束光从空气射入水中的颜色 改变。小于 大于 大于 大于 不 一、实验目的 1、观察单色光的双缝干涉图样； 2、测定单色光的波长。二、实验原理：
1、单色光通过单缝后相当于线光源，经过双缝产生稳定的干涉图样，在光屏上形成明暗相间的干涉条纹；
2、
三、实验器材：
光具座、光源、滤光片、单缝、双缝、遮光筒、光屏、测量头（螺旋测微器)、学生光源、导线、刻度尺等。装置： 1、安装双缝干涉仪，注意安装仪器的顺序 （单缝到双缝的距离为5-10cm）； 2、打开光源，使灯丝正常发光，调节好各器件的高度； 3、通过目镜，可看见白光的双缝干涉条纹； 4、放红光虑光片，观测红光的双缝干涉条纹 调节d比较△x的变化； 5、测出n条亮条纹边缘两条的读数a2和a1（累积法），为了避免系统误差，测量头应该单向移动，察看说明书，得出d和L； 6、用△x =|a2-a1|/（n-1），求红光波长； 7、换绿色虑光片，测出绿光的波长。四、实验步骤：五、注意事项：
1、安装仪器的顺序：光源、滤光片、单缝、双缝、遮光筒、光屏
2、双缝与单缝相互平行，且竖直放置
3、光源、虑光片、单缝、双缝的中心均在遮光筒的中心轴线上
4、若出现在光屏上的光很弱，由于不共轴所致
5、若干涉条纹不清晰，与单缝和双缝是否平行有很大关系例题1装置：图（丙）例题1测量尺的读数: 图（已） 例题、用双缝干涉测光的波长。实验装置如图（甲）所示，已知单缝与双缝间的距离L1=100mm，双缝与屏的距离L2=700mm，双缝间距d=0.25mm。用测量头来测量亮纹中心的距离。测量头由分划板、目镜、手轮等构成，转动手轮，使分划板左右移动，让分划板的中心刻线对准亮纹的中心，如图（乙）所示，记下此时手轮上的读数，转动测量头，使分划板中心刻线对准另一条亮纹的中心，记下此时手轮上的读数。
（1）分划板的中心刻线分别对准第1条和第4条亮纹的中心时，手轮上的读数如图（丙）所示，则对准第1条时读数x1=_______mm、对准第4条时读数x2=_______mm
（2）写出计算波长λ的表达式，λ=_________（用符号表示），λ=_____nm 练习1、分别以红光和紫光先后用同一装置进行双缝干涉的实验，在光屏上得到的相邻两暗条纹的距离分别为△x1、△x2，则（ ） A △x1<△x2 B △x1>△x2 C 如果双缝的间距减少其他条件不变，则△x1增大 D 如果双缝的间距减少其他条件不变，则△x1不变 练习2、（2004天津）激光散斑测速是一种新的测试技术，它利用了光的双缝干涉原理，待测物体的速度v与曝光时间△t的乘积相当于双缝的的间距。如果缝到屏的距离L、两条亮纹的间距△x，所用激光的波长λ，那么实验测定的物体运动速度的表达式是（ ）。BC附：游标卡尺的读数（有些测量头是游标卡尺）
