浙江省苍南中学人教版高中物理选修三 13.2全反射 课件 (共21张PPT)

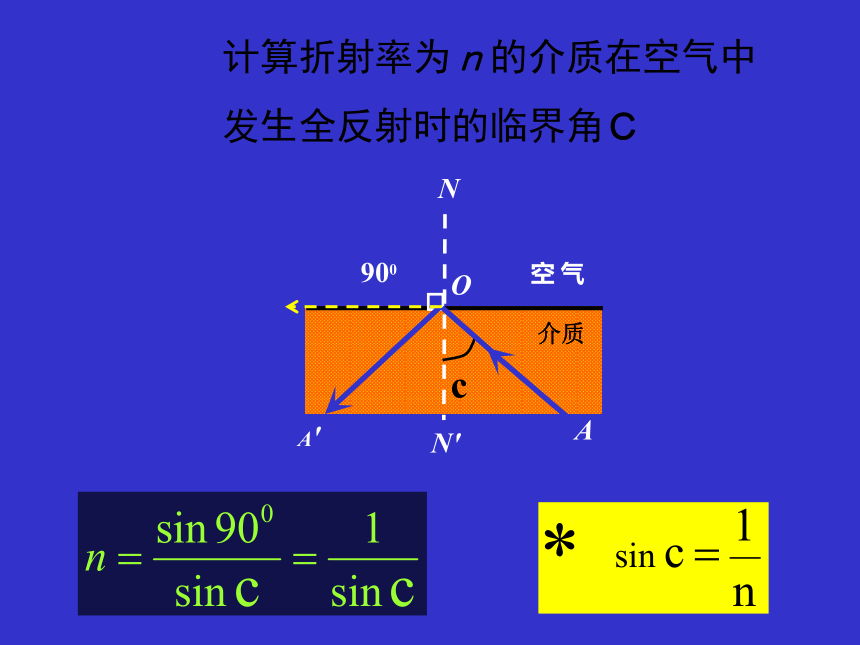

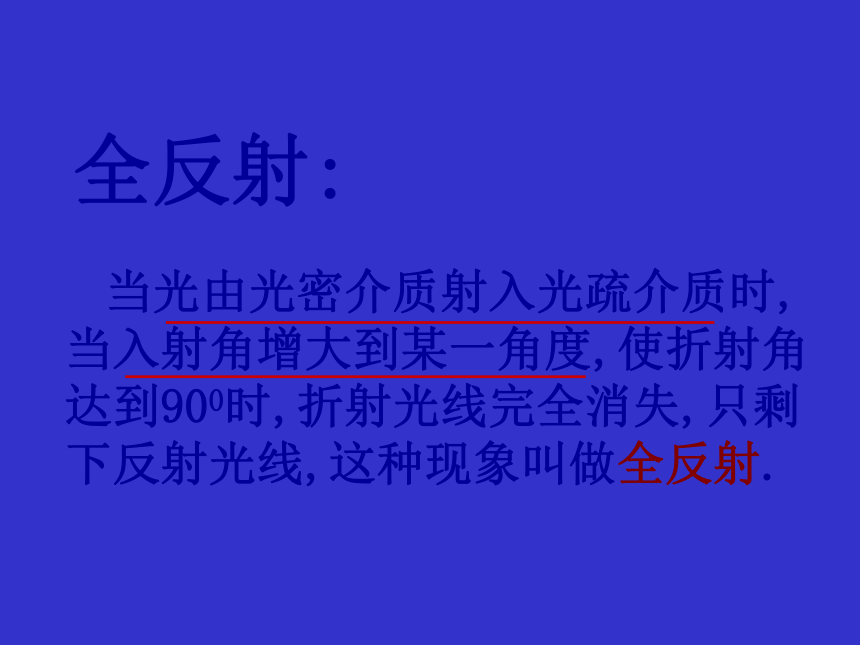

课件21张PPT。水是光疏介质还是光密介质?光疏介质、光密介质具有相对性全反射: 当光由光密介质射入光疏介质时,当入射角增大到某一角度,使折射角达到900时,折射光线完全消失,只剩下反射光线,这种现象叫做全反射. 计算折射率为ｎ的介质在空气中

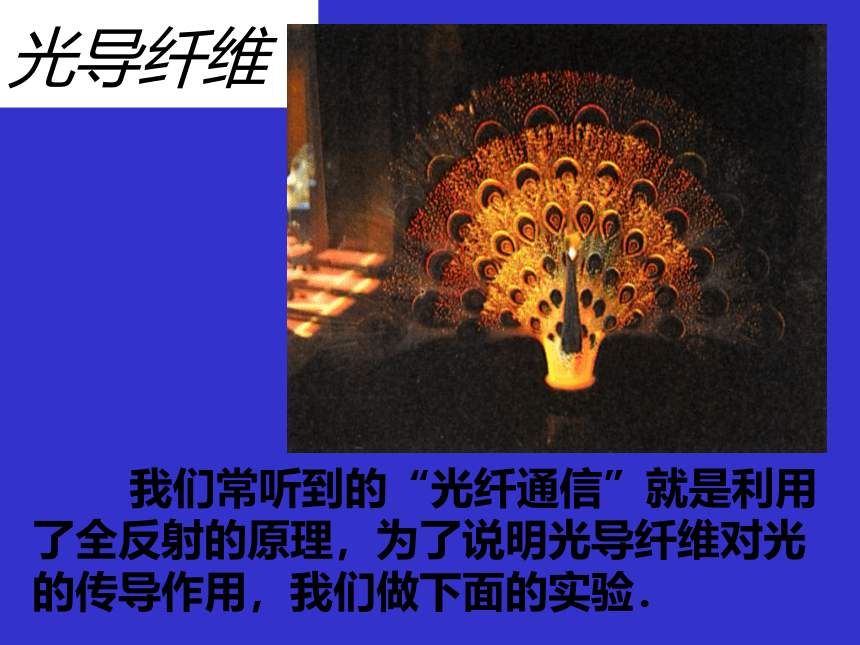

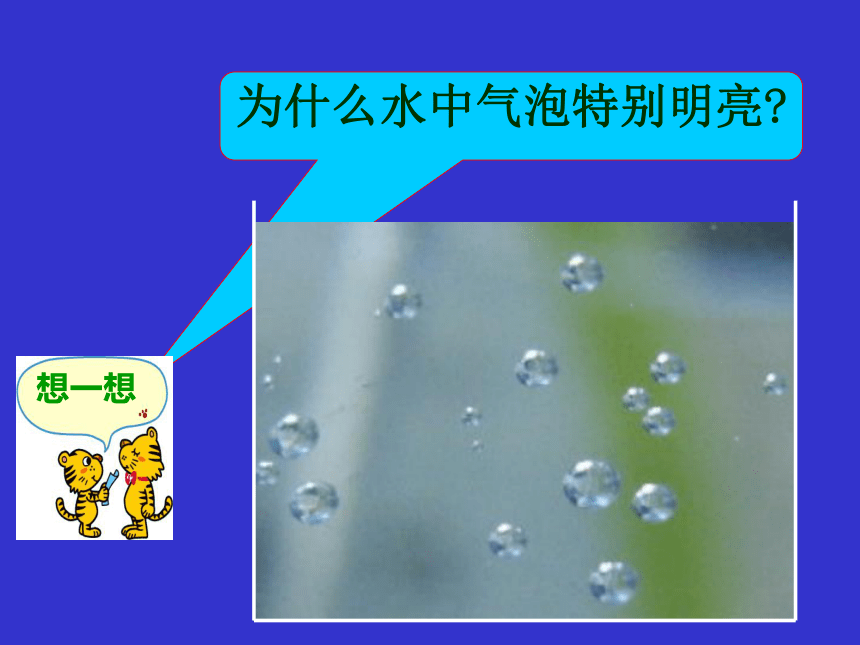

发生全反射时的临界角Ｃ为什么水中气泡特别明亮?a.利用直角三棱镜改变路径光导纤维?? 我们常听到的“光纤通信”就是利用了全反射的原理，为了说明光导纤维对光的传导作用，我们做下面的实验．??光导纤维是非常细的特制玻璃丝，直径只有几微米到几百微米之间，由内芯与外套两层组成．内芯的折射率比外套的大，光传播时在内芯与外套的界面上发生全反射． 把光导纤维聚集成束，使其两端纤维排列的相对位置相同，图像就可以从一段传到另一端了．光导纤维 光导纤维的用途很大，医学上将其制成内窥镜，用来检查人体内脏的内部内窥镜的结构 光导纤维在医学上的应用　光线在空气和玻璃的分界面上发
生全反射的条件是 ( )
A.光从空气射到分界面上,入射角足够小
B.光从空气射到分界面上,入射角足够大
C.光从玻璃射到分界面上,入射角足够大
D.光从玻璃射到分界面上,入射角足够小ＣC光由空气射入某介质时,入射角为450,折射角为300,当光由该介质进入空气时, 如果入射角为600,下列各光路图中可能的是 ( 　 )例5、半圆形玻璃砖对不同色光的折射率为1.5——1.55之间，白光最初沿与竖直方向成300角向上射入玻璃砖，并刚好过圆心O ，后以O为轴逐渐逆时针转动，则OA、天花板上有7种不同色光，红光在最左边
B、光线转动，天花板上的红光最先消失
C、光线转动，天花板上的紫光最先消失
D、光线转动，天花板上的色光都不消失答：Co练1：一束白光最初照射到三棱镜左表面，并从水平位置开始以O为轴顺时针转动。以下判断正确的有：A、一定有7种不同色光从右表面射出，红光在最下边
B、随着转动角度增大，紫光将最先不能从右表面射出
C、随着转动角度增大，红光将最先不能从右表面射出
D、随着转动角度增大，各色光从玻璃砖射出点的间距不断增大
答：B、DO模拟练2：一白光线照射到平板玻璃砖的上表面，并从图中位置开始顺时针转动。以下判断正确的有：A、一定有7种不同色光从下表面射出，红光在最左边
B、随着转动角度增大，紫光将最先不能从下表面射出
C、随着转动角度增大，各色光从玻璃砖射出点的间距不断增大
D、从下表面射出的不同色光将相互平行答：A、C、D练3、角B为600，角C为900的四棱柱镜的折射率为2.4，白光线从O点垂直AB面射入棱镜中。
（1）画出光路图，确定出射光线（每个面的反射光线和折射光线都不能或略）．注意：CD与BC边相当于两个相互垂直的平面镜，可知出射光与入射光应平行。（２）若光线以Ｏ为轴顺时针转过一小角度，分析出射光有何特点（提示：考虑色散现象）解：CD与BC边相当于两个相互垂直的平面镜，可知OE应与GF平行，故出射光仍与入射光平行。考虑到色散，作图可知出射光为7种单色光，从上向下依次为：红、橙、黄、绿、蓝、靛、紫。3.如图19-5-1为光线在A、B、C三种介质中传播时发生反射和折射的情况.光在三种介质中传播速度的大小关系如何？
5.如图所示，一束平行光垂直射向半圆形玻璃砖的底边上，已知玻璃的临界角为45°，请找出从玻璃砖半圆侧面射出光线的范围? 7.如图所示，一透明塑料棒的折射率为n,光线由棒的一端面射入，当入射角i在一定范围内变化时，光将全部从另一端面射出。当入射角为i为多少时，光在棒的内侧面恰好发生全反射？.
