浙江省苍南中学人教版高中物理选修三 12.4波的衍射 课件 (共16张PPT)

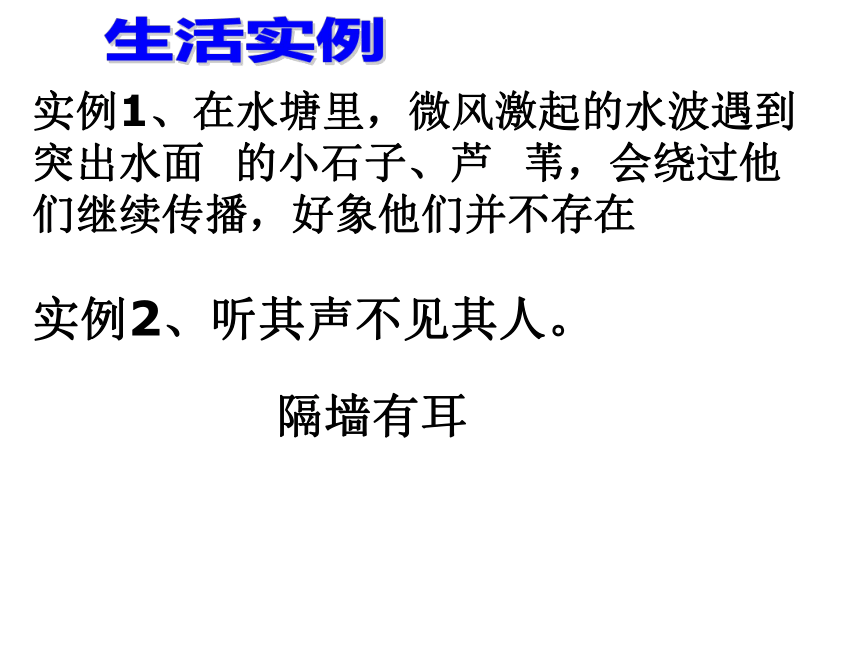

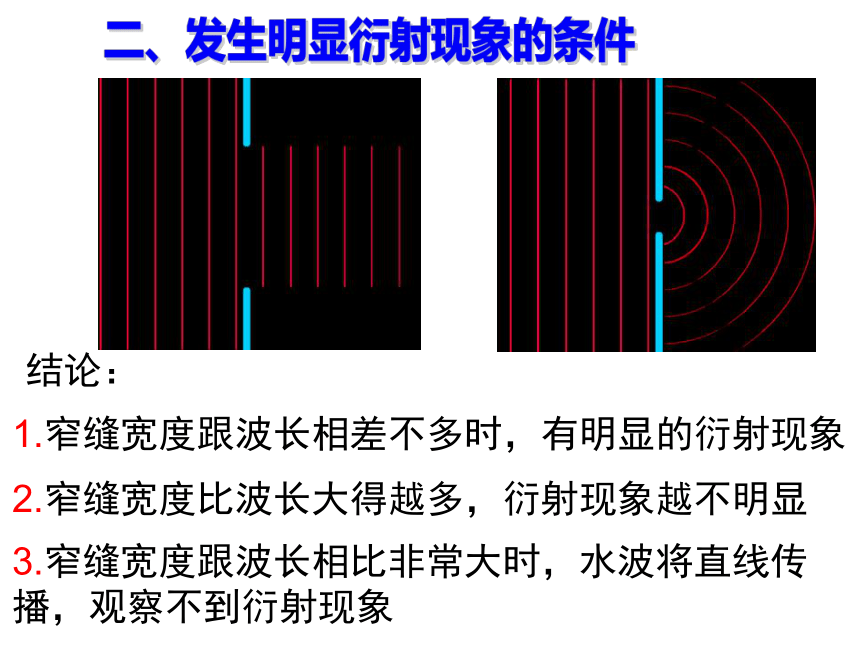

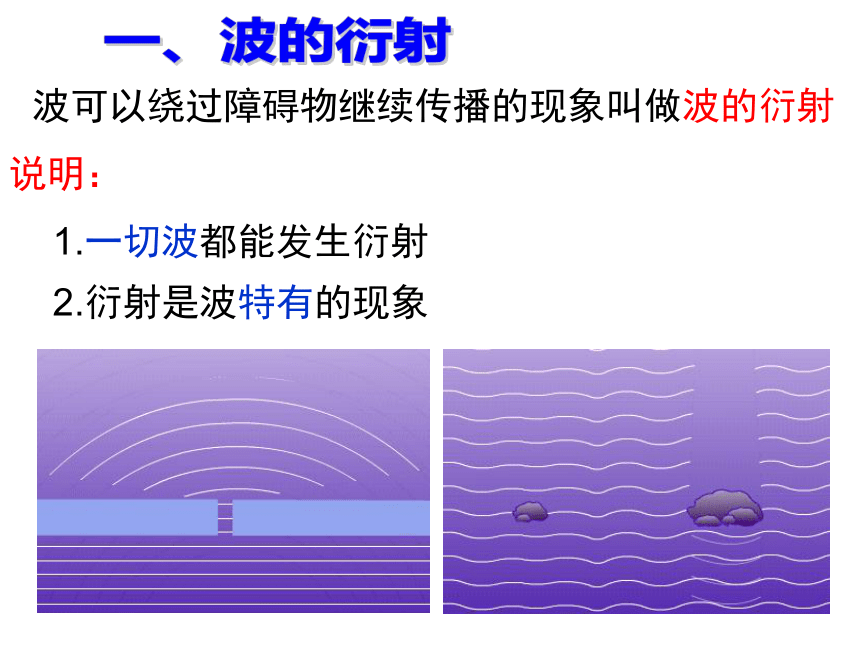

课件16张PPT。12.5 波的衍射 第十二章 机械波实例1、在水塘里，微风激起的水波遇到突出水面 的小石子、芦 苇，会绕过他们继续传播，好象他们并不存在 生活实例实例2、听其声不见其人。 隔墙有耳波可以绕过障碍物继续传播的现象叫做波的衍射1.一切波都能发生衍射2.衍射是波特有的现象说明：一、波的衍射结论：1.窄缝宽度跟波长相差不多时，有明显的衍射现象2.窄缝宽度比波长大得越多，衍射现象越不明显3.窄缝宽度跟波长相比非常大时，水波将直线传播，观察不到衍射现象二、发生明显衍射现象的条件 只有缝、孔的宽度或障碍物的尺寸跟波长相差不多，或者比波长更小时，才能观察到明显的衍射现象注意： 一切波都能发生衍射，而要发生明显的衍射现象须满足上述条件，当不满足上述条件时，衍射现象仍存在，只不过是衍射现象不明显，不易被我们观察到二、发生明显衍射现象的条件 1.衍射是波特有的现象,一切波都会产生衍射现象
2.障碍物或孔的尺寸大小,并不是决定衍射能否发生的条件,仅是发生明显衍射的条件，发生衍射现象是无条件的。
3.一般情况下波长较大的波容易产生显著的衍射现象
4.波传到小孔（或障碍物）时,小孔或障碍物仿佛是一个新的波源,由它发出与原来同频率的波在孔或障碍物后传播,于是就出现了偏离直线传播方向的衍射现象

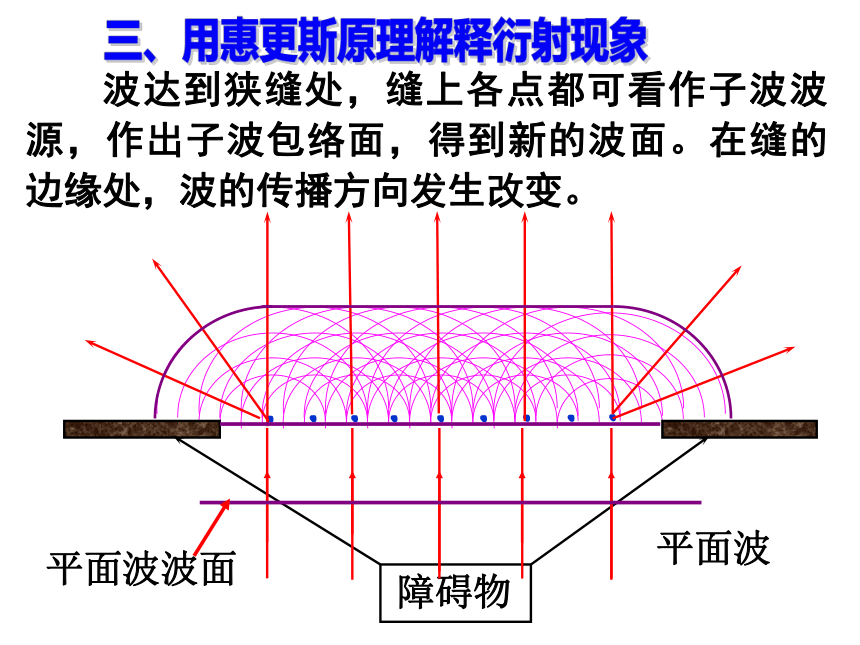

5.当孔的尺寸远小于波长时,尽管衍射十分突出,但由于能量的减弱,衍射现象不容易观察到注意 波达到狭缝处，缝上各点都可看作子波波源，作出子波包络面，得到新的波面。在缝的边缘处，波的传播方向发生改变。三、用惠更斯原理解释衍射现象1、以下关于波的衍射的说法，正确的是（ ）
A、波遇到障碍物时，一定会发生明显的衍射现象
B、当孔的尺寸比波长小，衍射现象明显
C、当障碍物的尺寸比波长大得多时，衍射现象很明显
D、只有当障碍物的尺寸与波长相差不多时，才会发生明显的衍射现象B实例探究2、关于波的衍射下列说法中正确的是（ ）
A．在衍射现象中，波不是沿直线传播的
B．水波碰到障碍物后返回传播的现象属于衍射现象
C．横波能发生衍射，而纵波不能发生衍射
D．不能发生明显衍射的，必定不是波
E．衍射是一切波的特性
F．波长跟孔的宽度差不多时能发生明显衍射现象
G．波长比孔的宽度小得越多，衍射现象越不明显
H．波长比孔的宽度大得越多，衍射现象越不明显AEFG实例探究 3、在水波槽的衍射实验中，若打击水面的振子振动的频率是5Hz，水波在水槽中的传播速度为0.05 m/s，为观察到显著的衍射现象，小孔直径D应为（ ）
A、10cm B、5cm
C、D>1cm D、D<1cmD实例探究 4、如图所示是不同频率的水波通过相同的小孔所能到达区域的示意图， 情况中水波的频率最大； 情况中水波的频率最小。CA实例探究 5、如图是观察水面波衍射的实验装置，AC和BD是两块挡板，AB是一个孔，O为波源，图中已画出波源所在区域波的传播情况，
每两条相邻波纹（图中曲线）
之间距离表示一个波长，则波
经过孔之后的传播情况，下述
描述正确的是（ ）A.此时能明显观察到波的衍射现象
B.挡板前波纹间距离相等
C.如果将孔AB扩大,有可能不会产生明显衍射现象
D.如果孔的大小不变,使波源频率增大,能更明显地观察衍射现象ABC实例探究7、下列现象属于波的衍射现象的是……………………………………………（ ）
A、在空旷的山谷里喊叫，可以听到回声
B、“空山不见人，但闻人语响”
C、“余音绕梁，三日而不绝”
D、夏日的雷声有时轰鸣不绝6、水波通过小孔发生了一定程度的衍射，为使衍射现象更明显，可以……………………（ ）
A、增大小孔的尺寸，同时增大水波的频率
B、增大小孔的尺寸，同时减小水波的频率
C、缩小小孔的尺寸，同时增大水波的频率
D、缩小小孔的尺寸，同时减小水波的频率实例探究 8、甲乙两人分乘两只船在湖中钓鱼，两船相距24 m。有一列水波在湖面上传播，使每只船每分钟上下浮动10次。当甲船位于波峰时，乙船位于波谷，这时两船之间还有一个波峰。则此水波的波长为多少？速度为多少？若此波在传播过程中遇到一根竖立的电线杆，是否会观察到明显的衍射现象？实例探究一、用惠更斯原理解释衍射现象返回结束
