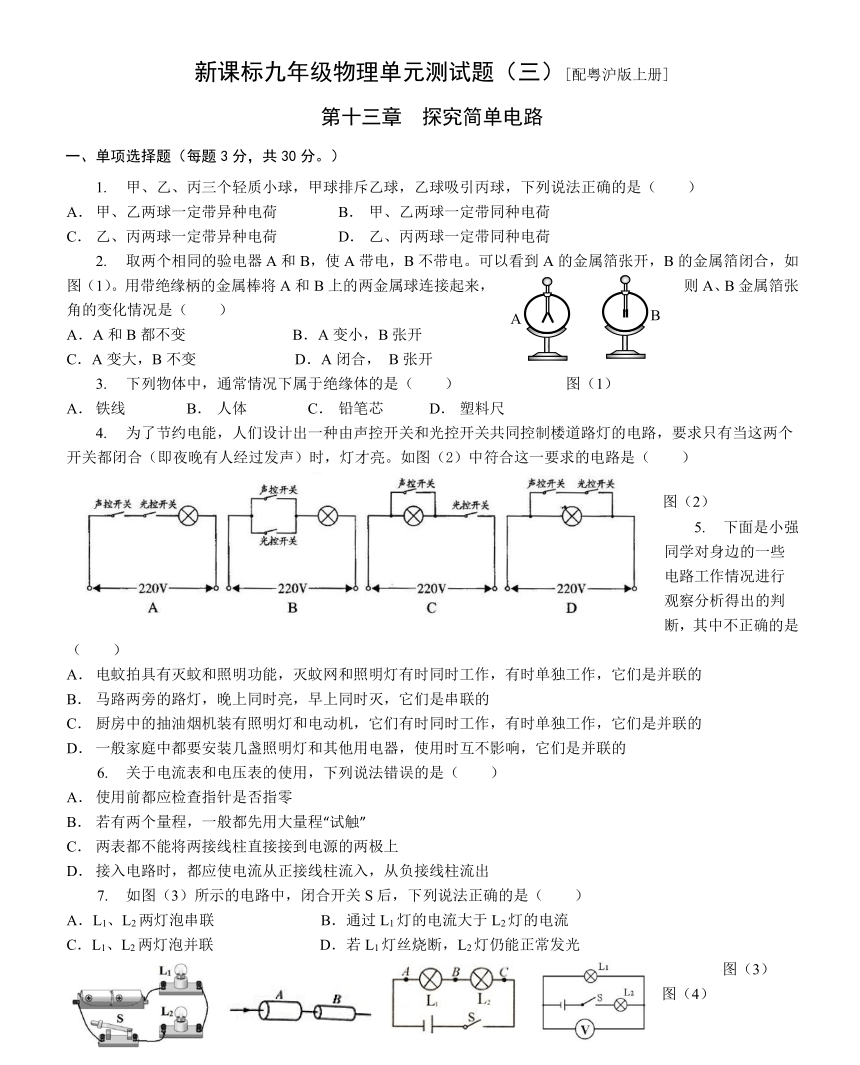

粤沪版九年级物理上册单元测试（第十三章）

新课标九年级物理单元测试题（三）[配粤沪版上册]
第十三章　探究简单电路
单项选择题（每题3分，共30分。）
甲、乙、丙三个轻质小球，甲球排斥乙球，乙
( http: / / www.21cnjy.com )球吸引丙球，下列说法正确的是（　　）
A．
甲、乙两球一定带异种电荷
B．
甲、乙两球一定带同种电荷
C．
乙、丙两球一定带异种电荷
D．
乙、丙两球一定带同种电荷
取两个相同的验电器A和B，使A带电，B不带电。可以看到A的金属箔张开，B的金属箔闭合，如图（1）。用带绝缘柄的金属棒将A和B上的两金属球连接起来，则A、B金属箔张角的变化情况是（
）
A．A和B都不变
B．A变小，B张开
C．A变大，B不变
D．A闭合，
B张开
下列物体中，通常情况下属于绝缘体的是（　　
( http: / / www.21cnjy.com )）
图（1）
A．
铁线
B．
人体
C．
铅笔芯
D．
塑料尺
为了节约电能，人们设计出一种由声控开关和光
( http: / / www.21cnjy.com )控开关共同控制楼道路灯的电路，要求只有当这两个开关都闭合（即夜晚有人经过发声）时，灯才亮。如图（2）中符合这一要求的电路是（
）
图（2）
下面是小强同学对身边的一些
( http: / / www.21cnjy.com )电路工作情况进行观察分析得出的判断，其中不正确的是（　　）
A．
电蚊拍具有灭蚊和照明功能，灭蚊网和照明灯有时同时工作，有时单独工作，它们是并联的
B．
马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的
C．
厨房中的抽油烟机装有照明灯和电动机，它们有时同时工作，有时单独工作，它们是并联的
D．
一般家庭中都要安装几盏照明灯和其他用电器，使用时互不影响，它们是并联的
关于电流表和电压表的使用，下列说法错误
( http: / / www.21cnjy.com )的是（　　）
A．
使用前都应检查指针是否指零
B．
若有两个量程，一般都先用大量程“试触”
C．
两表都不能将两接线柱直接接到电源的两极上
D．
接入电路时，都应使电流从正接线柱流入，从负接线柱流出
如图（3）所示的电路中，闭合开关S
( http: / / www.21cnjy.com )后，下列说法正确的是（
）
A．L1、L2两灯泡串联
B．通过L1灯的电流大于L2灯的电流
C．L1、L2两灯泡并联
D．若L1灯丝烧断，L2灯仍能正常发光
图（3）
图（4）
图（5）
图（6）

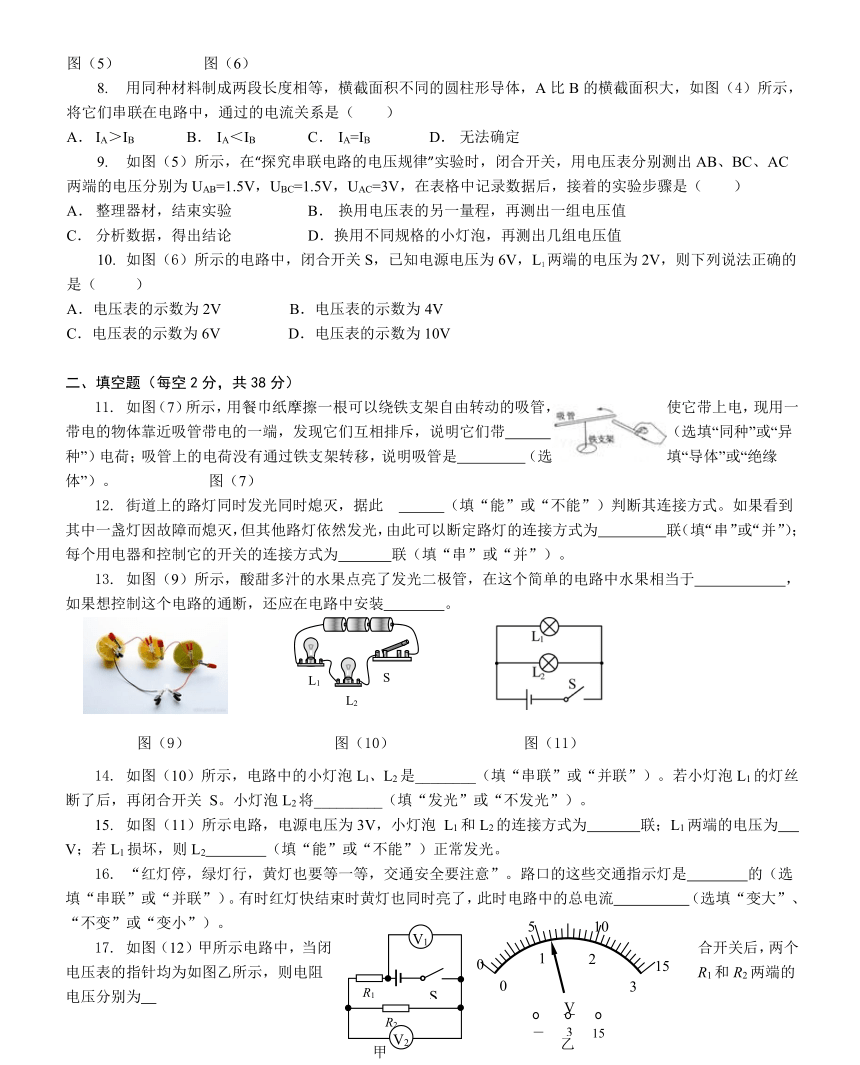

用同种材料制成两段长度相等，横截面
( http: / / www.21cnjy.com )积不同的圆柱形导体，A比B的横截面积大，如图（4）所示，将它们串联在电路中，通过的电流关系是（
）
A．
IA＞IB
B．
IA＜IB
C．
IA=IB
D．
无法确定
如图（5）所示，在“探究串联电路的电压规律”
( http: / / www.21cnjy.com )实验时，闭合开关，用电压表分别测出AB、BC、AC两端的电压分别为UAB=1.5V，UBC=1.5V，UAC=3V，在表格中记录数据后，接着的实验步骤是（　　）
A．
整理器材，结束实验
B．
换用电压表的另一量程，再测出一组电压值
C．
分析数据，得出结论
D．换用不同规格的小灯泡，再测出几组电压值
如图（6）所示的电路中，闭
( http: / / www.21cnjy.com )合开关S，已知电源电压为6V，L1两端的电压为2V，则下列说法正确的是（
）
A．电压表的示数为2V
B．电压表的示数为4V
C．电压表的示数为6V
D．电压表的示数为10V
二、填空题（每空2分，共38分）
如图（7）所示，用餐巾纸
( http: / / www.21cnjy.com )摩擦一根可以绕铁支架自由转动的吸管，使它带上电，现用一带电的物体靠近吸管带电的一端，发现它们互相排斥，说明它们带　
　（选填“同种”或“异种”）电荷；吸管上的电荷没有通过铁支架转移，说明吸管是　
　（选填“导体”或“绝缘体”）。
图（7）
街道上的路灯同时发光同时熄灭，据此
( http: / / www.21cnjy.com )
（填“能”或“不能”）判断其连接方式。如果看到其中一盏灯因故障而熄灭，但其他路灯依然发光，由此可以断定路灯的连接方式为
联（填“串”或“并”）；每个用电器和控制它的开关的连接方式为
联（填“串”或“并”）。
如图（9）所示，酸甜多汁的水果点亮了发
( http: / / www.21cnjy.com )光二极管，在这个简单的电路中水果相当于
，如果想控制这个电路的通断，还应在电路中安装
。
如图（10）所示，电路中的小灯泡L
( http: / / www.21cnjy.com )l、L2是________（填“串联”或“并联”）。若小灯泡L1的灯丝断了后，再闭合开关
S。小灯泡L2将_________（填“发光”或“不发光”）。
答案：4.8
1.2如图（11）所示电路，电源电压为3V，小
( http: / / www.21cnjy.com )灯泡
L1和L2的连接方式为
联；L1两端的电压为
V；若L1损坏，则L2
（填“能”或“不能”）正常发光。
“红灯停，绿灯行，黄灯也要等一等，交
( http: / / www.21cnjy.com )通安全要注意”。路口的这些交通指示灯是
的（选填“串联”或“并联”）。有时红灯快结束时黄灯也同时亮了，此时电路中的总电流
（选填“变大”、“不变”或“变小”）。
如图（12）甲所示电路中，当闭合开关后
( http: / / www.21cnjy.com )，两个电压表的指针均为如图乙所示，则电阻R1和R2两端的电压分别为
V和
V。
一般手电筒中是把两节干电池串联
( http: / / www.21cnjy.com )起来的，它们提供的电压是　　　　V，若需要一个提供12V电压的电源，则需要把　　节干电池　　　联起来。
图（12）
三、作图题（每题3分，共6分）
（1）近年来，我市新增了不少新能源公交
( http: / / www.21cnjy.com )车，在公交车后门的两侧扶手上，各装有一个按钮（相当于一个开关），想要下车的乘客只要按下任何一个按钮，装在驾驶台上的指示灯都会发光，提醒司机有乘客需要下车。请设计一个符合要求的电路图。（已画出指示灯和电源，如图（13）所示）（2）用笔画代替导线完成图（14）中电路的实物连接。要求：两灯并联，开关控制整个电路，电流表测量通过L1、L2的总电流，导线不能交叉。
图（13）
图（14）
四、实验探究题（每空2分，共14分）
如图（15）的电路：(1)闭合开关后电路将
( http: / / www.21cnjy.com )
(填"通路"、"断路"、"短路")；
(2)去掉导线a后，电路是
联电路；
(3)改变a、b、c三根导线中一根的接法，使电路成为并联电路(先在原导线上打“×”后才更改接法)。
图（15）
在探究“串联电路中用电器两端
( http: / / www.21cnjy.com )的电压与电源两端电压的关系”时，小明同学想用图（16）甲中的器材组成电路，其中一个电压表测量电源两端的电压、一个电压表测量某一个灯泡两端的电压，请你帮助他完成下述工作（电源电压不超过3V）。
（1）用笔画线表示导线，将实物图连成实验电路；
（2）正确操作后，测量电源两端电压和灯泡两端电压的两电压表示数分别如图乙a、b所示，则电源两端的电压为
V，被直接测量的灯泡两端的电压为
V。
（3）根据串联电路中用电器两端的电压与电源两端电压的关系得：另一个灯泡两端的电压为
V。
图（16）
五、计算题（本题6分）
在节日，楼房上准备并联40只同一规格的
( http: / / www.21cnjy.com )灯泡，如果通过每只灯泡的电流50mA，干路允许通过的最大电流强度是25A，这些并联的灯泡能不能接在干路上？
六、综合能力题（本题6分）
苹果1一般甜
苹果2较甜
苹果3很甜
完整
100（μA）
200（μA）
300（μA）
削了皮
100（μA）
200（μA）
300（μA）
切掉一部分
100（μA）
200（μA）
300（μA）
电学课中，老师曾讲过“水果电池”，激发
( http: / / www.21cnjy.com )了某同学对苹果导电性能的探究：
（1）你认为苹果的导电性能可能与苹果的哪些因素有关？
你的猜想是：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　。
（2）下表是该同学用伏安法，在一定电压下研究苹果的形状、甜度和通过的电流的实验数据：
根据表格信息，把能得出的探究结论写出两条
( http: / / www.21cnjy.com )填在横线上。
结论一：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　。
结论二：　　　　　　　　　　　　　　　
　　　　。
参考答案
一、单项选择题
1
2
3
4
5
6
7
8
9
10
B
B
D
A
B
C
A
C
D
A
二、填空题
同种
绝缘体
不能
并
串
电源
开关
串联
不发光
并
3
能
并联
变大
4.8
1.2
3
8
串
三、作图题
略
　
四、实验探究题
（1）短路
（2）串联
（3）略
（1）图略
（2）2.8
1.6
（3）1.2
五、计算题
可以（I总=40×0.05A=2A，I总六、综合能力题
（1）苹果的导电性能可能与苹果的甜度有关　　（2）甜度一定，苹果的导电性能与苹果的形状无关　　苹果越甜，苹果的导电性能越好
A
B
图（9）
图（10）
图（11）
L1
L2
S
0
5
10
15
0
1
2
3
V
3
15
－
乙
甲
S
R2
R1
V2
V1
电源
指示灯
