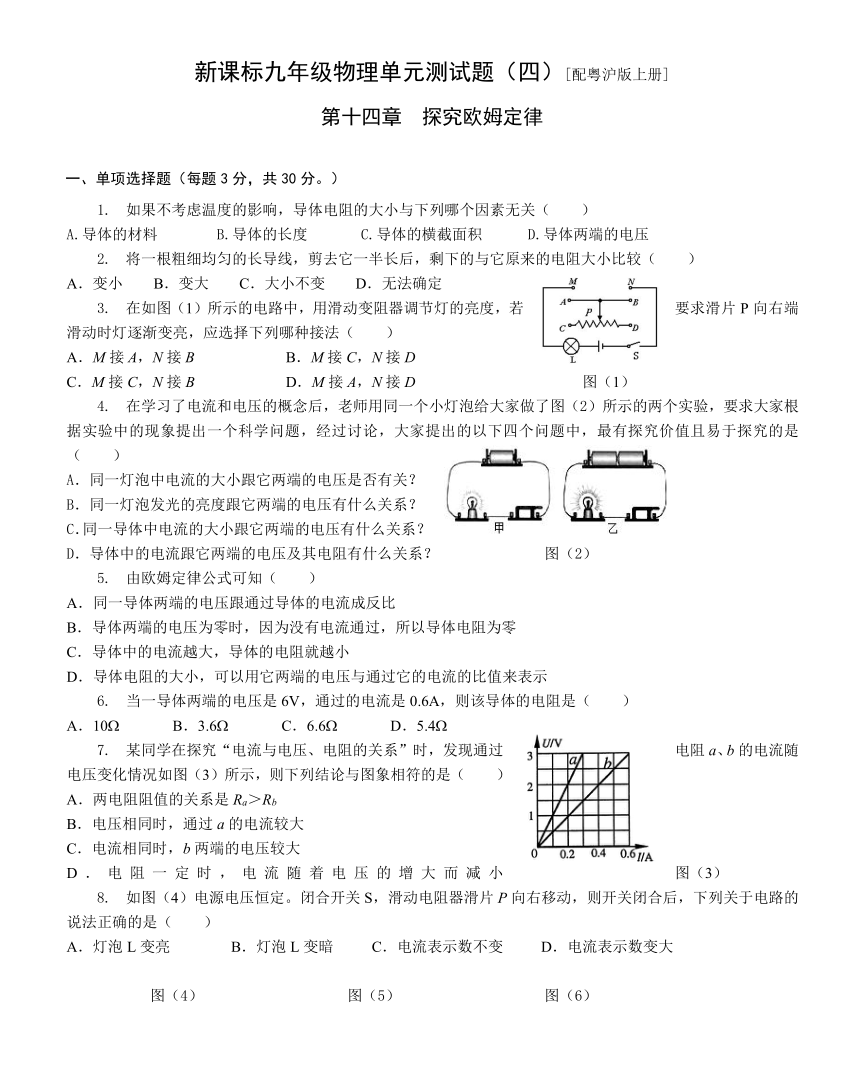

粤沪版九年级物理上册单元测试（第十四章）

新课标九年级物理单元测试题（四）[配粤沪版上册]
第十四章　探究欧姆定律
单项选择题（每题3分，共30分。）
如果不考虑温度的影响，导体电阻的大小与下
( http: / / www.21cnjy.com )列哪个因素无关（
）
A.导体的材料
B.导体的长度
C.导体的横截面积
D.导体两端的电压
将一根粗细均匀的长导线，剪去它一半长后，剩
( http: / / www.21cnjy.com )下的与它原来的电阻大小比较（
）
A．变小
B．变大
C．大小不变
D．无法确定
在如图（1）所示的电路中，用滑动变阻器调节
( http: / / www.21cnjy.com )灯的亮度，若要求滑片P向右端滑动时灯逐渐变亮，应选择下列哪种接法（
）
A．M接A，N接B
B．M接C，N接D
C．M接C，N接B
D．M接A，N接D
图（1）
在学习了电流和电压的概念后
( http: / / www.21cnjy.com )，老师用同一个小灯泡给大家做了图（2）所示的两个实验，要求大家根据实验中的现象提出一个科学问题，经过讨论，大家提出的以下四个问题中，最有探究价值且易于探究的是（
）
A．同一灯泡中电流的大小跟它两端的电压是否有关？
B．同一灯泡发光的亮度跟它两端的电压有什么关系？
C．同一导体中电流的大小跟它两端的电压有什么关系？
D．导体中的电流跟它两端的电压及其电阻有什么关系？
图（2）
由欧姆定律公式可知（
）
A．同
( http: / / www.21cnjy.com )一导体两端的电压跟通过导体的电流成反比
B．导体两端的电压为零时，因为没有电流通过，所以导体电阻为零
C．导体中的电流越大，导体的电阻就越小
D．导体电阻的大小，可以用它两端的电压与通过它的电流的比值来表示
当一导体两端的电压是6V，通过的电
( http: / / www.21cnjy.com )流是0.6A，则该导体的电阻是（
）
A．10
B．3.6
C．6.6
D．5.4
某同学在探究“电流与电压、电阻的关
( http: / / www.21cnjy.com )系”时，发现通过电阻a、b的电流随电压变化情况如图（3）所示，则下列结论与图象相符的是（
）
A．两电阻阻值的关系是Ra＞Rb
B．电压相同时，通过a的电流较大
C．电流相同时，b两端的电压较大
D．电阻一定时，电流随着电压的增大而减小
图（3）
如图（4）电源电压恒定。闭合开关S，滑动电阻
( http: / / www.21cnjy.com )器滑片P向右移动，则开关闭合后，下列关于电路的说法正确的是（
）
A．灯泡L变亮
B．灯泡L变暗
C．电流表示数不变
D．电流表示数变大
图（4）
图（5）
图（6）
如图（5），闭合开关S后发
( http: / / www.21cnjy.com )现灯L不亮，电流表示数几乎为零，电压表指针有明显偏转，则电路的故障可能是（
）
A．灯L短路
B．灯L断路
C．电阻R短路
D．电阻R断路
如图（6）所示，R1=5
( http: / / www.21cnjy.com )Ω，R2=10Ω，闭合开关，电流表示数为0.2A，下列计算结果正确的是（
）
A．R1两端电压为2V
B．R2两端电压为1V
C．电源两端电压为3V
D．电路总电阻为20Ω
填空题（每题3分，共24分）
一段导体两端电压是4V，导体中的电流是
( http: / / www.21cnjy.com )0.5A，此导体的电阻是
Ω。如果该导体两端电压增加到6V，导体中的电流是
A。如果导体两端电压降到0Ｖ，导体的电阻是
Ω。（设导体电阻不随温度变化而变化）
智能手机上已普遍使用电阻触摸屏，如图（7）在竖直方向上触摸屏相当于一根电阻丝，触摸P点时电阻丝被分为上、下两部分，电阻分别为R1、R2。电源电压不变，当触摸点在竖直方向移动时，若测得R1两端电压减小，则R1阻值　
　，触摸点P到屏下端的距离　
　（均填“增大”、“减小”或“不变”）。
图（7）
如图（8）电路，开关S闭合时，电压表V和V1的示数如图所示，则电阻R两端的电压是
V，电路中电流为
A。
图（8）
图（9）
小明利用铅笔芯和鳄鱼夹制作了简易调光灯
( http: / / www.21cnjy.com )，装置如图（9）所示。电路中有一处明显错误是
；改正后，闭合开关，改变鳄鱼夹M、N之间距离，发现灯泡亮度会发生变化，这一现象说明导体的电阻与导体
有关。
如图（10），电阻R1∶R2=3：
( http: / / www.21cnjy.com )2．闭合开关S后，R1、R2两端电压之比为U1∶U2=________，电流表A1、A2的示数之比I1∶I2=________。
图（10）
图（11）
图（12）
如图（11）为某同学自制的一个电路故障检
( http: / / www.21cnjy.com )测仪的电路图，若1和2之间接一电阻，则电流表有示数，电压表
（选填“有”或“无”）示数；若1和2之间接一导线，则电流表有示数，电压表
（选填“有”或“无”）示数；若1和2之间为断路，则电流表无示数，电压表
（选填“有”或“无”）示数。
某物理科技小组设计了汽车有害尾气排放
( http: / / www.21cnjy.com )检测电路，如图（12）甲所示，R为气敏电阻，其阻值随有害尾气浓度β变化的曲线如图乙所示，R0为定值电阻，电源电压恒定不变。当有害尾气浓度β增大时，气敏电阻R的阻值将
，电压表的示数将
（选填“变大”、“变小”或“不变”），定值电阻R0作用是
。
一只灯泡的额定电压为8V，正常发光时通
( http: / / www.21cnjy.com )过它的电流为0.4A，现将该灯泡接在12V的电源上，为使其正常发光，应
联一个
的电阻。
三、实验探究题（每空2分，共24分）
导体代号
长度/m
横截面积/mm2
材料
A
1.0
0.2
锰铜
B
1.0
0.4
锰铜
C
1.0
0.6
锰铜
D
0.5
0.4
锰铜
E
1.5
0.4
锰铜
F
1.0
0.6
镍铬合金
G
1.0
0.6
铁
在“探究影响导体电阻大小的因素
( http: / / www.21cnjy.com )”实验中，某实验小组提出了如下猜想：
猜想一：导体电阻跟导体长度有关；
猜想二：导体电阻跟导体粗细有关；
猜想三：导体电阻跟导体材料有关。
同学们想利用如图（13）所示的电路和表中的导体验证上述猜想。
图（13）
（1）请将验证猜想一的实验设计思维路补
( http: / / www.21cnjy.com )充完整。
选取
和
相同、
不同的导体，分别将其接入如图电路中。通过比较电路中
的大小，判断导体电阻的大小。
（2）验证猜想三时，若需对比三个实验数据，则应从上表中选取导体
（填写导体代号来进行实验）。
在测量小灯泡正常发光时电阻的实验中，电源电压为3V，小灯泡的额定电压为2.5V，如图（14）是连接的部分电路。请按要求完成下列问题：
（1）用笔画线代替导线，将图中的电路连接完整。
图（14）
（2）闭合开关前，滑动变阻器的滑片应置于
（选填“左”或“右”）端。
（3）连接好电路后，闭合开关，无论怎样移动
( http: / / www.21cnjy.com )滑片，小灯泡始终不发光，电压表示数始终为0，电流表示数有变化，则出现故障的原因可能是
。
（4）排除故障后，闭合开关，移动滑片，当小灯泡正常发光时，电流表示数如图所示，此时小灯泡的电阻为
Ω。
在探究“电流与电压关系”的实验中，宁宁同学用电流表和电压表测量出某段导体中电流及其两端的电压，数据如下表：
U/V
2.0
4.0
6.0
8.0
10.0
I/A
0.1
0.2
0.3
0.４
0.5
(1)请在方格纸上画出导体中电流与导体两端电压的关系图像；
(2)通过探究可得出：某段导体，通过它的电流与其两端的电压成
比；
(3)由上述关系图像可知导体的电阻R＝
Ω。
四、计算题（本题12分）
如图（15），电源电压为6V保持不变，R1的阻值是10Ω，通过R2的电流为0.2A，求：
（1）R2的阻值是多少？
（2）通过R1的电流是多少？
（3）电流表的示数为多少？
图（15）
五、综合能力题（本题10分）
如图（16）所示，老师将废弃
( http: / / www.21cnjy.com )灯泡的玻璃外壳小心打碎，留下灯头和固定两根引线的玻璃心，将与之相连的灯丝去掉，利用灯头把玻璃心与一盏“220V
40W”的灯泡串联接入家庭电路中，此时灯泡
（选填“能”或“不能”）发光。然后用酒精灯加热玻璃心，当玻璃心发黄变红时，灯泡
（选填“能”或“不能”）发光。这时移走酒精灯，灯泡
（选填“能”或“不能”）发光。这个实验说明常温下的玻璃是
，高温下的玻璃变成了
。
图（16）
参考答案
一、单项选择题
1
2
3
4
5
6
7
8
9
10
D
A
D
C
D
A
A
B
D
C
二、填空题
8
0.75
8
减小
增大
3.6
0.6
电流表正负接线柱接错
长度
1∶1
2∶3
有
无
有
变小
变小
保护电路
串
10Ω
三、实验探究题
（1）材料
横截面积
长度
电流表示数
（2）CFG
（1）图略
（2）右
（3）灯泡短路
（4）12.5
（1）图略
（2）正
（3）20
四、计算题
（1）30Ω
（2）0.6A
（3）0.8A
五、综合能力题
不能
能
不能
绝缘体
导体
