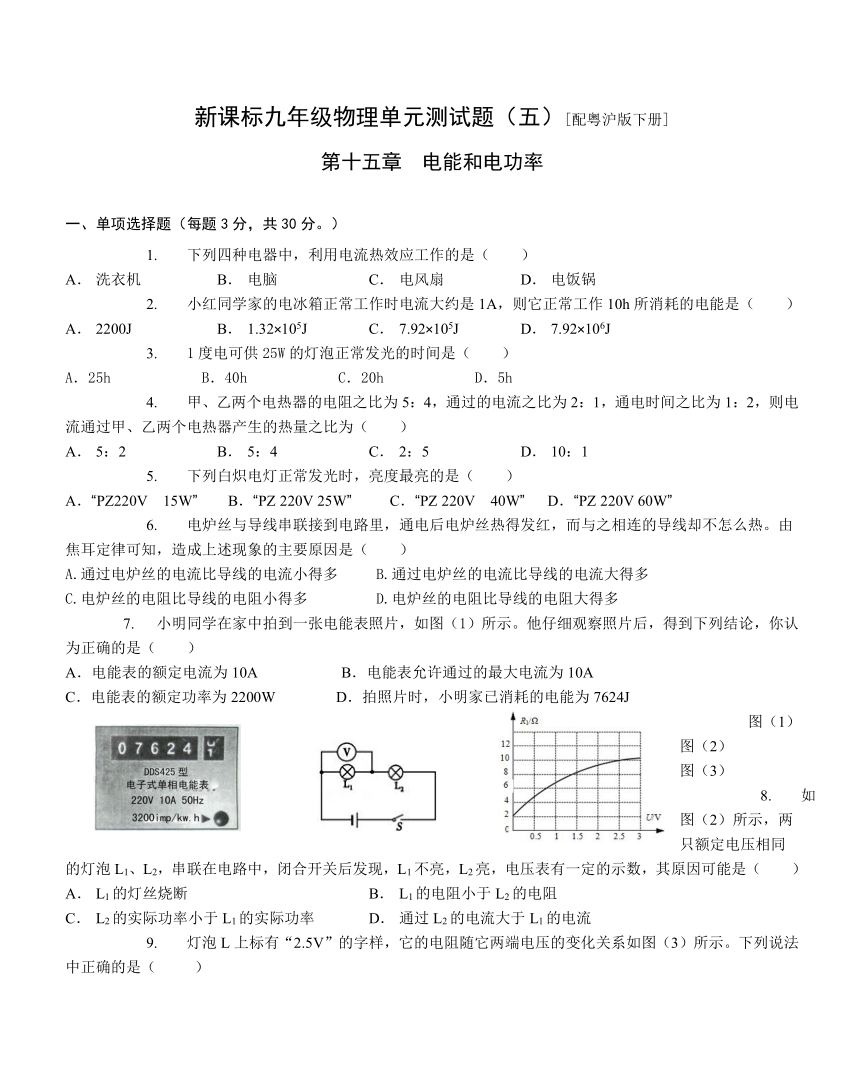

粤沪版九年级物理上册单元测试（第十五章）

新课标九年级物理单元测试题（五）[配粤沪版下册]
第十五章　电能和电功率
单项选择题（每题3分，共30分。）
下列四种电器中，利用电流热效应工作的是（
( http: / / www.21cnjy.com )　　）
A．
洗衣机
B．
电脑
C．
电风扇
D．
电饭锅
小红同学家的电冰箱正常工作时电流大约是1A
( http: / / www.21cnjy.com )，则它正常工作10h所消耗的电能是（　　）
A．
2200J
B．
1.32×105J
C．
7.92×105J
D．
7.92×106J
1度电可供25W的灯泡正常发光的时间是（　　）
A．25h
　　　　
B．40h
　　　　
C．20h
　　　　D．5h
甲、乙两个电热器的电阻之比为5：4，通过的
( http: / / www.21cnjy.com )电流之比为2：1，通电时间之比为1：2，则电流通过甲、乙两个电热器产生的热量之比为（　　）
A．
5：2
B．
5：4
C．
2：5
D．
10：1
下列白炽电灯正常发光时，亮
( http: / / www.21cnjy.com )度最亮的是（　　）
A．“PZ220V
15W”
　B．“PZ
220V
25W”
　
C．“PZ
220V
40W”
　D．“PZ
220V
60W”
电炉丝与导线串联接到电路里，通电后电炉丝热得发红，而与之相连的导线却不怎么热。由焦耳定律可知，造成上述现象的主要原因是（
）
A.通过电炉丝的电流比导线的电流小得多
B.通过电炉丝的电流比导线的电流大得多
C.电炉丝的电阻比导线的电阻小得多
D.电炉丝的电阻比导线的电阻大得多
小明同学在家中拍到一张电能表照片，如图
( http: / / www.21cnjy.com )（1）所示。他仔细观察照片后，得到下列结论，你认为正确的是（　　）
A．电能表的额定电流为10A
B．电能表允许通过的最大电流为10A
C．电能表的额定功率为2200W
D．拍照片时，小明家已消耗的电能为7624J　
图（1）
图（2）
图（3）
如图（2）所示，两只额定电压相同的灯泡L1、L2，串联在电路中，闭合开关后发现，L1不亮，L2亮，电压表有一定的示数，其原因可能是（　　）
A．
L1的灯丝烧断
B．
L1的电阻小于L2的电阻
C．
L2的实际功率小于L1的实际功率
D．
通过L2的电流大于L1的电流
灯泡L上标有“2.5V”的字样，它
( http: / / www.21cnjy.com )的电阻随它两端电压的变化关系如图（3）所示。下列说法中正确的是（
）

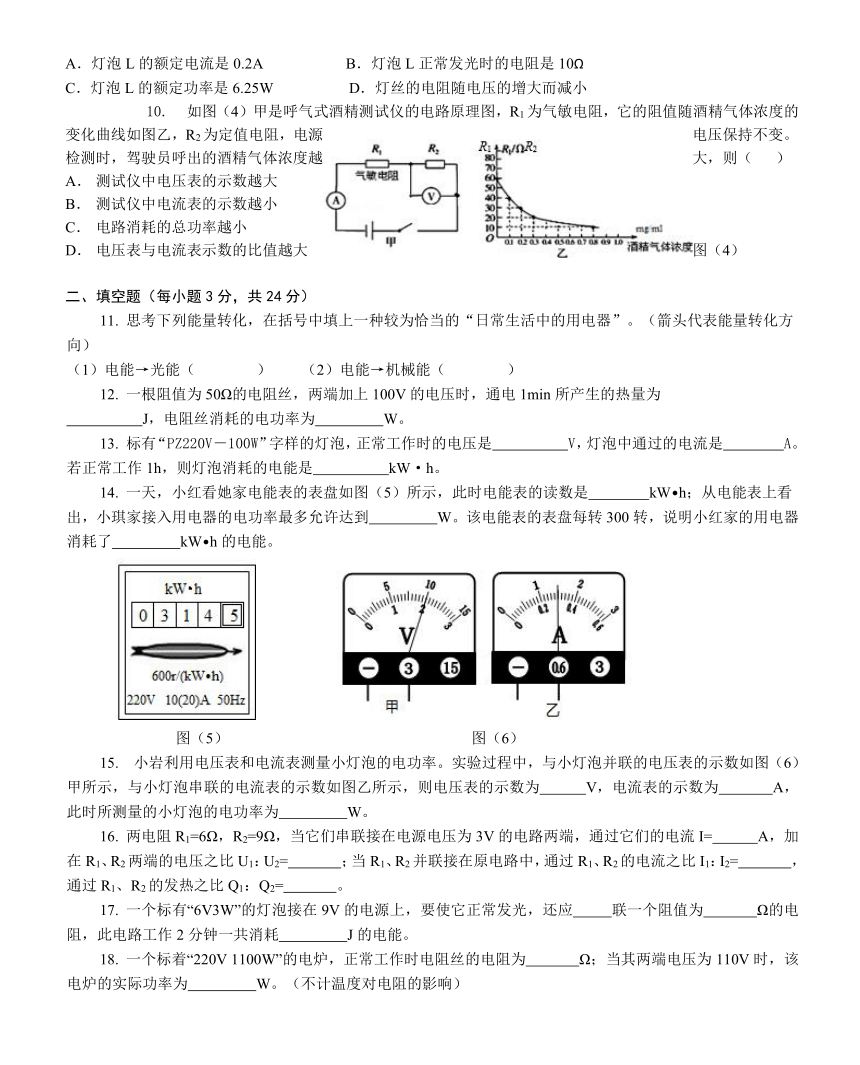

A．灯泡L的额定电流是0.2A
B．灯泡L正常发光时的电阻是10Ω
C．灯泡L的额定功率是6.25W
D．灯丝的电阻随电压的增大而减小
如图（4）甲是呼气式酒精测试仪的电
( http: / / www.21cnjy.com )路原理图，R1为气敏电阻，它的阻值随酒精气体浓度的变化曲线如图乙，R2为定值电阻，电源电压保持不变。检测时，驾驶员呼出的酒精气体浓度越大，则（　
）A．
测试仪中电压表的示数越大
B．
测试仪中电流表的示数越小
C．
电路消耗的总功率越小
D．
电压表与电流表示数的比值越大
图（4）
二、填空题（每小题3分，共24分）
思考下列能量转化，在括号中填上一种较为恰当的
( http: / / www.21cnjy.com )“日常生活中的用电器”。（箭头代表能量转化方向）
（1）电能→光能（　　　　）　　（2）电能→机械能（　　　　）
一根阻值为50Ω的电阻丝，
( http: / / www.21cnjy.com )两端加上100V的电压时，通电1min所产生的热量为
J，电阻丝消耗的电功率为　
　W。
标有“PZ220V－10
( http: / / www.21cnjy.com )0W”字样的灯泡，正常工作时的电压是　　　　　V，灯泡中通过的电流是　　　　A。若正常工作1h，则灯泡消耗的电能是　　　　　kW·h。
一天，小红看她家电能表的表盘如图（5）
( http: / / www.21cnjy.com )所示，此时电能表的读数是
kW h；从电能表上看出，小琪家接入用电器的电功率最多允许达到
W。该电能表的表盘每转300转，说明小红家的用电器消耗了
kW h的电能。
图（5）
图（6）
小岩利用电压表和电流表测量小灯泡
( http: / / www.21cnjy.com )的电功率。实验过程中，与小灯泡并联的电压表的示数如图（6）甲所示，与小灯泡串联的电流表的示数如图乙所示，则电压表的示数为
V，电流表的示数为
A，此时所测量的小灯泡的电功率为
W。
两电阻R1=6Ω，R2=9Ω，当它们串联
( http: / / www.21cnjy.com )接在电源电压为3V的电路两端，通过它们的电流I=　
　A，加在R1、R2两端的电压之比U1：U2=　
　；当R1、R2并联接在原电路中，通过R1、R2的电流之比I1：I2=　
　，通过R1、R2的发热之比Q1：Q2=　
　。
一个标有“6V3W”的灯泡接在9V的电源上，要使它正常发光，还应
联一个阻值为　
　Ω的电阻，此电路工作2分钟一共消耗　
　J的电能。
一个标着“220V
1100W”的电
( http: / / www.21cnjy.com )炉，正常工作时电阻丝的电阻为　
　Ω；当其两端电压为110V时，该电炉的实际功率为　
　W。（不计温度对电阻的影响）
三、实验探究题（每空2，共26分）
圆圆同学在探究“电流通过导体产生热的多
( http: / / www.21cnjy.com )少与什么因素有关”时采用了如图（7）所示的实验装置。请仔细观察甲、乙两图。
（1）实验是通过观察两个U形管中　
　的变化来比较电流通过电阻丝产生的热量的多少。
（2）你认为甲图所示的装置是用来研究电流通过电阻丝产生的热量与　
　的关系。
（3）由乙图所示的实验现象可以得到的结论是在电阻相同、通电时间相同的情况下，通过电阻的
　
　
越大，电阻产生的热量越多。
（4）该实验采取的探究方法是　
　。
图（7）
在测定额定电压为3.8V的小灯泡（电阻大约为10Ω）额定功率的实验中，小明连接了如图（8）甲所示的电路，其中电源电压为6V且保持不变。
( http: / / www.21cnjy.com )图（8）
（1）请将实物电路连接完整（要求：滑动变阻器的滑片向左移动时小灯变亮）。
（2）在连接电路时，开关必须　
( http: / / www.21cnjy.com )
　。若有A（5Ω
1A）、B（10Ω
0.5A）和C（15Ω
0.2A）三个滑动变阻器可供选择，则应该选择变阻器　
　（填“A”、“B”或“C”）连入电路，才能保证实验顺利进行。
（3）在实验中，若电压表示数为2V，则
( http: / / www.21cnjy.com )小灯泡的实际功率　
　额定功率（填“大于”、“小于”或“等于”）；在此基础上，为了能测量小灯泡的额定功率，必须将滑片P向　
　（填“A”或“B”）端移动，当电压表的示数为　
　V时小灯泡正常发光，此时电流表示数如图乙所示，则小灯泡的额定功率为　
　W。
（4）小明根据测量小灯泡实际功率的多组实验
( http: / / www.21cnjy.com )数据，作出了I﹣U图象，如图丙所示。结果发现图象不是直线，这表明通过小灯泡的电流与其两端的电压　
　（填“成”或“不成”）正比，这是因为灯丝电阻随温度的升高而
　。
四、计算题（本题10分）
如图（9）所示，滑动变阻器最大阻值是20Ω，当滑片移到端时，闭合开关，两端的电压为2V，电流表的示数为0.2A，电源电压保持不变。求：
（1）的阻值；
（2）电源电压；
（3）滑片移动的过程中，消耗的最大功率。
图（9）
五、综合能力题（本题10分）
如图（10）所示是探究小组在
( http: / / www.21cnjy.com )科技节上设计的保温箱的简易图，图中L
是温度传感器，电阻不计，作用相当于一个开关，当温度高于某一设定值时，传感器发出信号，电源断开，停止加热；当温度低于某一设定值时，传感器发出信号，接通电源加热，从而使箱内的温度保持在一定范围内。将温度传感器L和一段阻值为32Ω的电热丝接入电源电压恒为24V的电路中（假设电热丝阻值不随温度变化）。
图（10）
（1）保温箱的外壳要选用的材料是
（选填“热的不良导体”或“热的良导体”)
；
（2）电路工作时，通过电热丝的电流是
A
；电热丝工作lmin
消耗电能
J；
（3）为了保证某种菌种的培养，保温箱的
( http: / / www.21cnjy.com )发热功率需调整为12W，在不改变电源电压和原电热丝的情况下，应在箱内
（选填“串”或“并”）联一段阻值为
Ω的电热丝。
参考答案
一、单项选择题
1
2
3
4
5
6
7
8
9
10
D
D
B
A
D
D
B
B
B
A
二、填空题
电灯
电风扇
1.2×104　
200
220
0.45
0.1
314.5
2200
0.5
2
0.3
0.6
0.2
2：3
3：2
3：2
串
6
540
44
275
三、实验探究题
（1）液面高度
（2）电阻
（3）电流
（4）控制变量法
（1）图略
（2）断开
B
（3）小于
A
3.8
1.52
（4）不成
增大
四、计算题
（1）10Ω
（2）6V
（3）3.6W
　
五、综合能力题
（1）热的不良导体
（2）0.75
1080
（3）串
16
