湖北省竹溪县城关初级中学九年级物理课件：17.4欧姆定律的应用 (共20张PPT)

课件20张PPT。第4节 欧姆定律应用

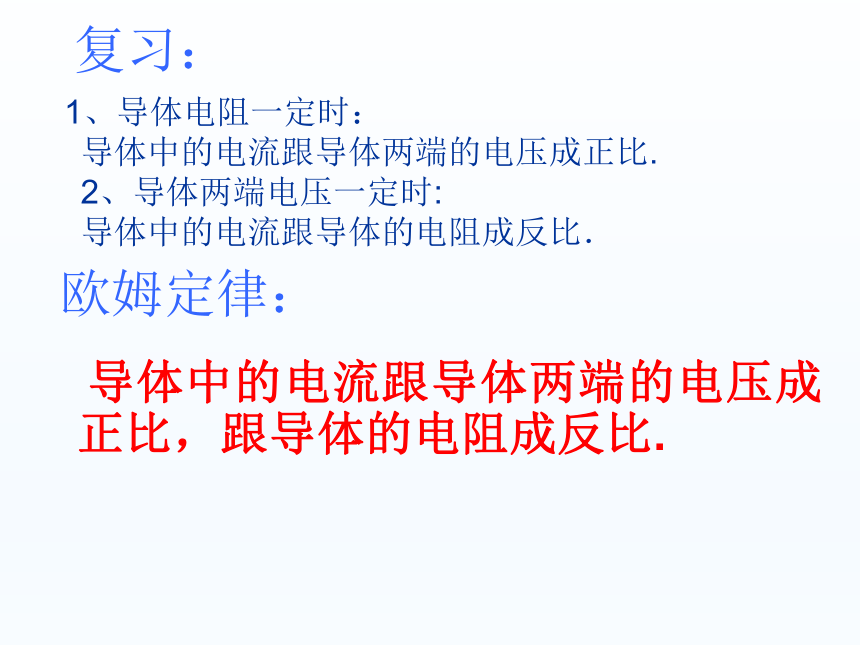

导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比.

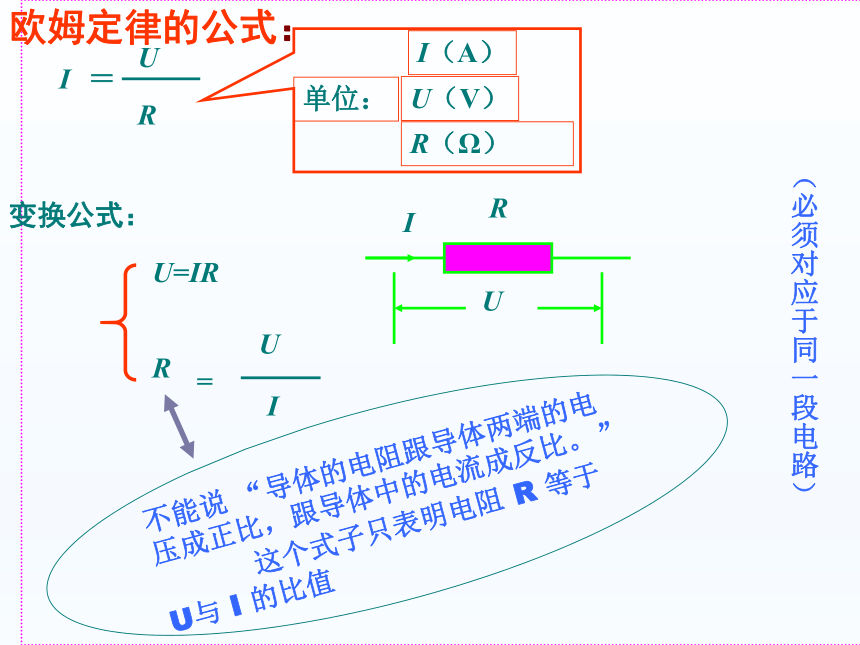

1、导体电阻一定时：导体中的电流跟导体两端的电压成正比. 2、导体两端电压一定时: 导体中的电流跟导体的电阻成反比．欧姆定律：复习：欧姆定律的公式：IRU＝变换公式：U=IR（必须对应于同一段电路）
不能说 “导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比。”

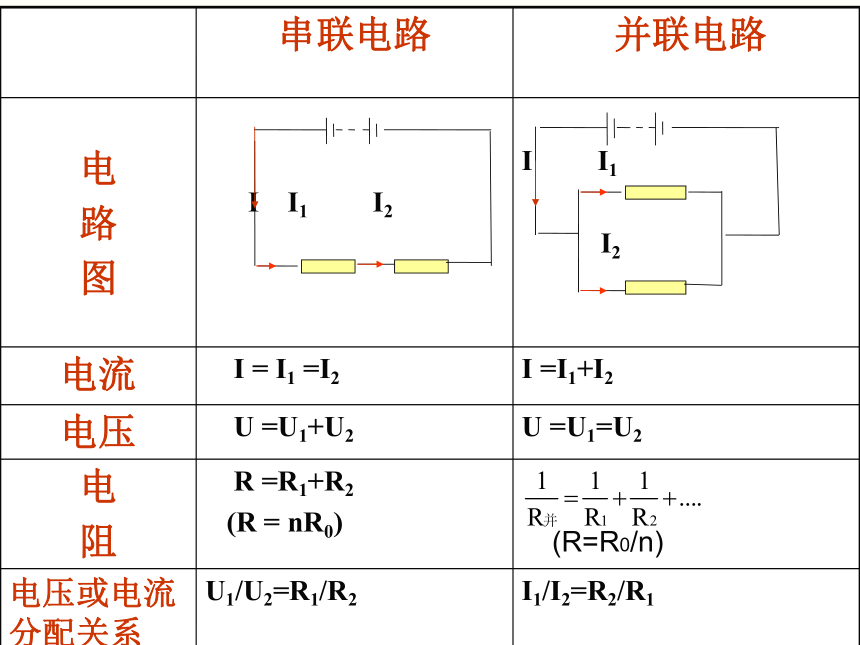

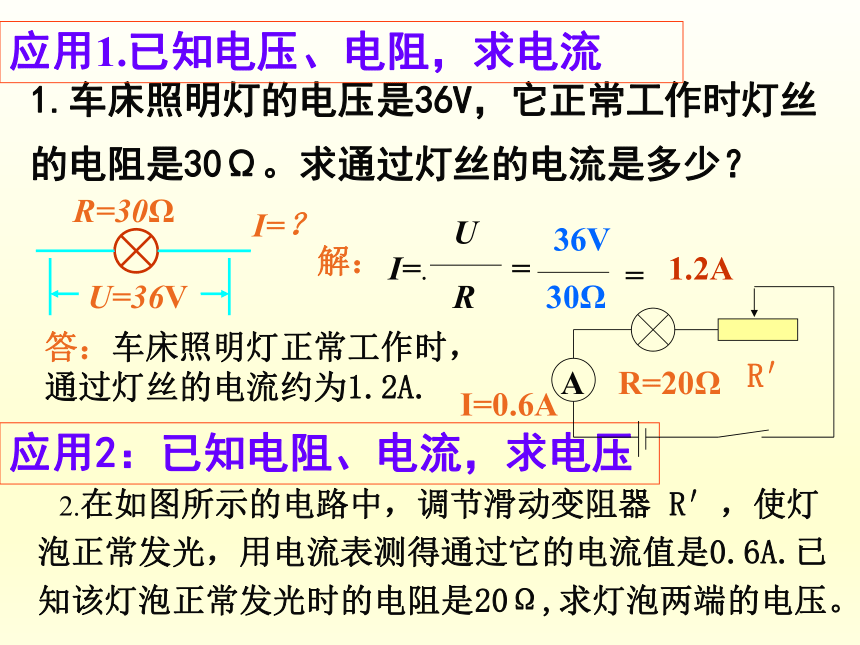

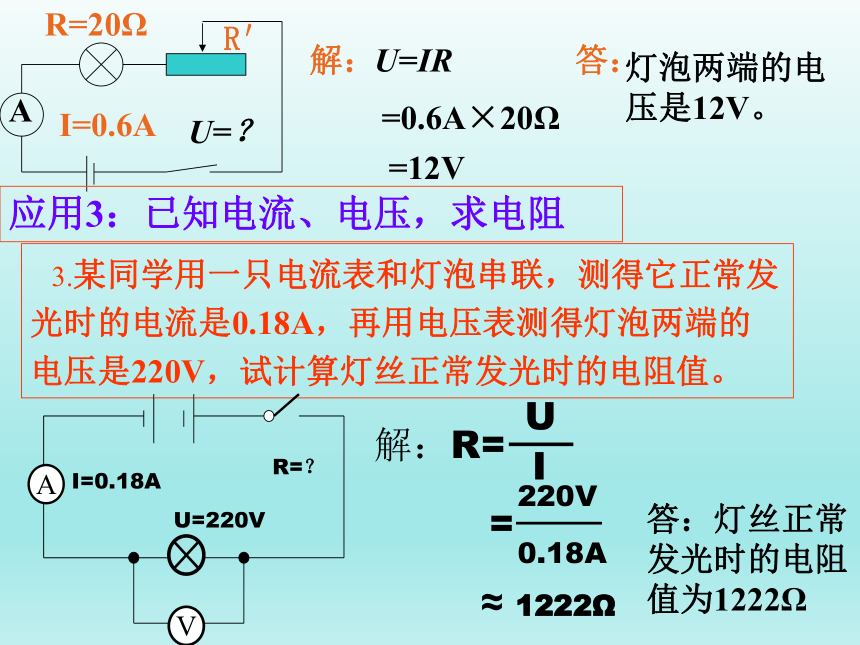

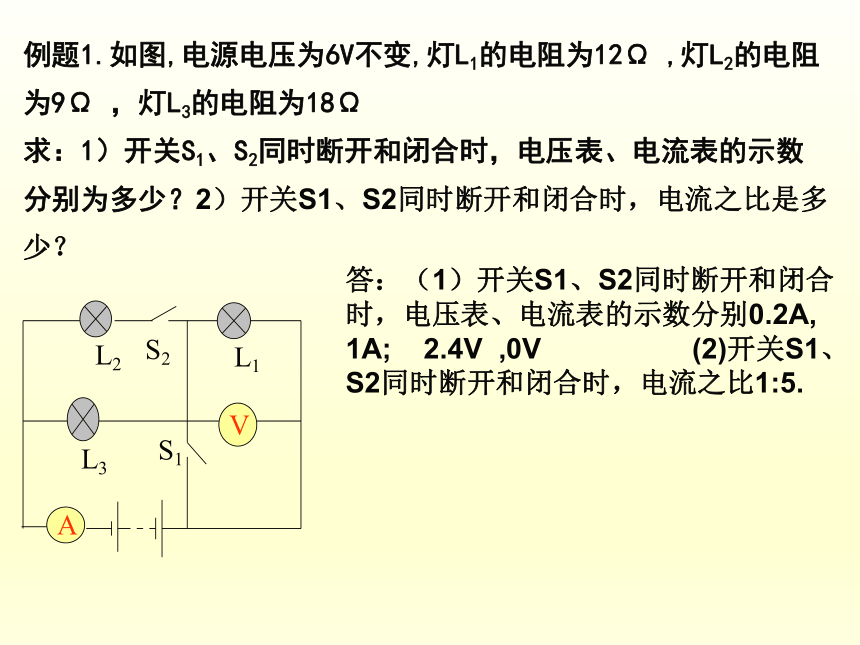

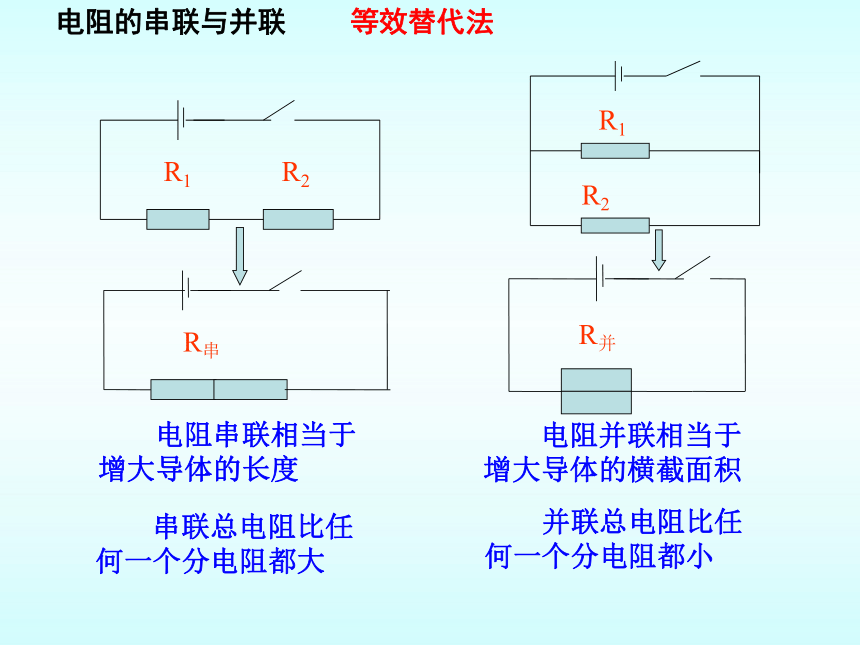

这个式子只表明电阻 R 等于 U与 I 的比值1.车床照明灯的电压是36V，它正常工作时灯丝的电阻是30Ω。求通过灯丝的电流是多少？R=30ΩU=36V I=？解：I=.U30Ω答：车床照明灯正常工作时，通过灯丝的电流约为1.2A.1.2A36VR= =应用1.已知电压、电阻，求电流应用2：已知电阻、电流，求电压 2.在如图所示的电路中，调节滑动变阻器 R′，使灯泡正常发光，用电流表测得通过它的电流值是0.6A.已知该灯泡正常发光时的电阻是20Ω,求灯泡两端的电压。R=20ΩAI=0.6AR′解：U=？U=IR=0.6A×20Ω灯泡两端的电压是12V。=12V答：R=20ΩAR′I=0.6A应用3：已知电流、电压，求电阻 3.某同学用一只电流表和灯泡串联，测得它正常发光时的电流是0.18A，再用电压表测得灯泡两端的电压是220V，试计算灯丝正常发光时的电阻值。I=0.18AU=220VR=？解：R=UI=220V0.18A≈ 1222Ω答：灯丝正常发光时的电阻值为1222Ω电阻的串联与并联 电阻串联相当于增大导体的长度 串联总电阻比任何一个分电阻都大 电阻并联相当于增大导体的横截面积 并联总电阻比任何一个分电阻都小等效替代法(R=R0/n)例题1.如图,电源电压为6V不变,灯L1的电阻为12Ω ,灯L2的电阻为9Ω ，灯L3的电阻为18Ω

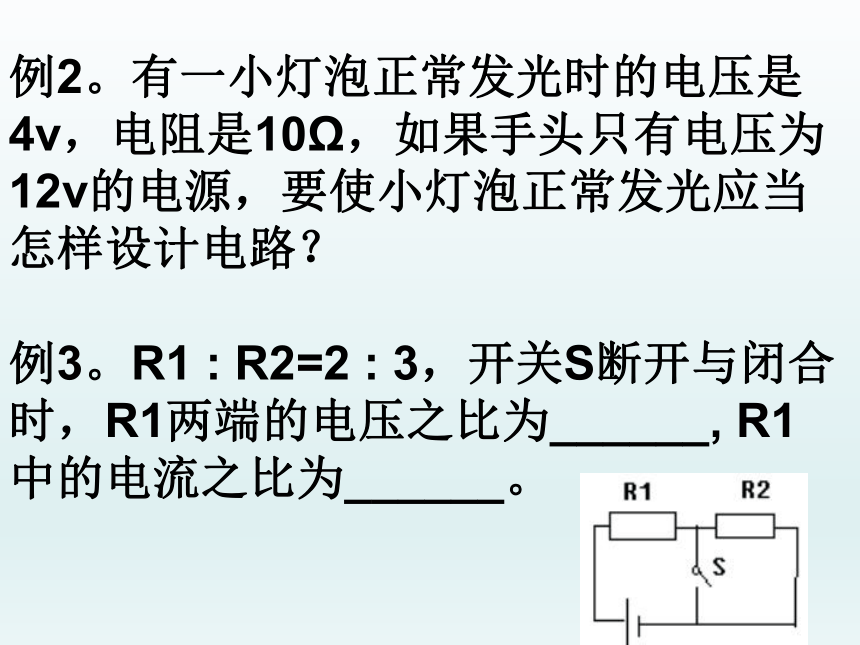

求：1）开关S1、S2同时断开和闭合时，电压表、电流表的示数分别为多少？2）开关S1、S2同时断开和闭合时，电流之比是多少？答：（1）开关S1、S2同时断开和闭合时，电压表、电流表的示数分别0.2A, 1A; 2.4V ,0V (2)开关S1、S2同时断开和闭合时，电流之比1:5.例2。有一小灯泡正常发光时的电压是4v，电阻是10Ω，如果手头只有电压为12v的电源，要使小灯泡正常发光应当怎样设计电路？ 例3。R1 : R2=2 : 3，开关S断开与闭合时，R1两端的电压之比为______, R1中的电流之比为______。 如右图，电阻R1为10 Ω ，电源电压U=12V，滑动变阻器R2的最大阻值为50Ω，当滑动变阻器的滑片P从右端移到左端时，电压表的示数将_______。电流表的示数将__________。欲使电压表、电流表示数都不超过它们的小量程，滑动变阻器的变化范围是_____Ω到______ Ω。求电流表、电压表的变化范围。2V~12V0.2A~1.2A变大变大3050如图，电源电压为12v且保持不变，R1= 20Ω,滑动变阻器R2的最大阻值是30Ω，当滑片P从左端滑到右端时，电流表、电压表的示数变化范围分别是多少？欲使电压表、电流表示数都不超过它们的小量程，滑动变阻器的变化范围是_____Ω到______ Ω。0.6A~0. 24A; 0V~7.2V06.67.如图，开关S闭合后，电流表的示数将______,灯的亮度将_______。
若电流表示数变化了0.1A，则电阻R=_____Ω.例3.若上图中，开关S断开时，电流表的示数为I，开关S闭合后，电流表的示数为I′，且I : I′=3 : 4，则灯的电阻与定值电阻的比值RL : R=_______.变大不变601 : 3 R1为
定值电阻 R2的电阻值随酒精气体
浓度的增大而减小酒精浓度增大 R2阻值减小电路总电阻减小 电路中电流增大 U1=IR1
电压表示数增大图8是某种“呼气式酒精测试仪”的原理简图，其中R2为定值电阻，R1是酒精气体传感器，其电阻随酒精气体浓度增大而减小，则( )
A．酒精浓度越高，电压表示数越大
B．酒精浓度越低，电流表示数越小
c．酒精浓度越高，电源电压与
电流表示数的乘积越小
D．酒精浓度越低，电压表与
电流表示数比值越小B如图1所示是气体酒精浓度测试仪原理图，用于现场测试司机是否酒后驾车。其中电源电压保持不变，R为定值电阻，R′为二氧化锡半导体型酒精气体传感器，其阻值随气体酒精浓度的增大逐渐减小。若某次测试中电流表示数较大，则说明（ 　 ）

A.气体的酒精浓度较大，R′阻值较小
B.气体的酒精浓度较大，R′阻值较大
C.气体的酒精浓度较小，R′阻筑较小
D.气体的酒精浓度较小，R′阻值较大A从2011年5月11日起，执行酒驾重罚新规定。交警使用的某型号酒精测试仪的工作原理相当于图3所示。电源电压恒为9V，传感器电阻R2的电阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为0时，R2的电阻为80Ω。使用前要通过调零旋钮(即滑动变阻器R1的滑片)对测试仪进行调零，此时电压表的示数为8V。求：（1）电压表的示数为8V时，电流表的示数为多少?
（2）电压表的示数为8V时，滑动变阻器R1的电阻值为多少?
（3）调零后，R1的电阻保持不变。某驾驶员对着测试仪吹气10s，若电流表的示数达到0.3A，表明驾驶员醉驾，此时电压表的示数为多少?解：（1）I=U2/R2=8V/80Ω=0.1A
（2）U1=U-U2=9V-8V=1V
R1=U1/I=1V/0.1A=10Ω；
（3）U1′=I′R1= 0.3A×10Ω=3V
U2′=U-U1′=9V—3V=6V。
答：（1） … 0.1A （2） … 10Ω （3） … 6V。三个电阻R1、R2、R3的阻值之比为1：2：3，当把它们串联在同一电路中电，它们两端的电压之比为多少？当把它们并联在同一电路中时，通过它们的电流之比为多少？如图所示是用来探究电流与电阻的关系的电路，当把R1=5Ω换成R2=10Ω的电阻时，下一步要做什么？滑动变阻器的滑片应该向哪边移动？试分析原因。如图所示：当滑动变阻器的滑片向右滑动时，各电表的示数如何变化，试分析如图所示：当滑动变阻器的滑片向右滑动时，各电流表的示数如何变化，试分析R2如图所示：当滑动变阻器的滑片向右滑动时，各电表的示数如何变化，试分析
