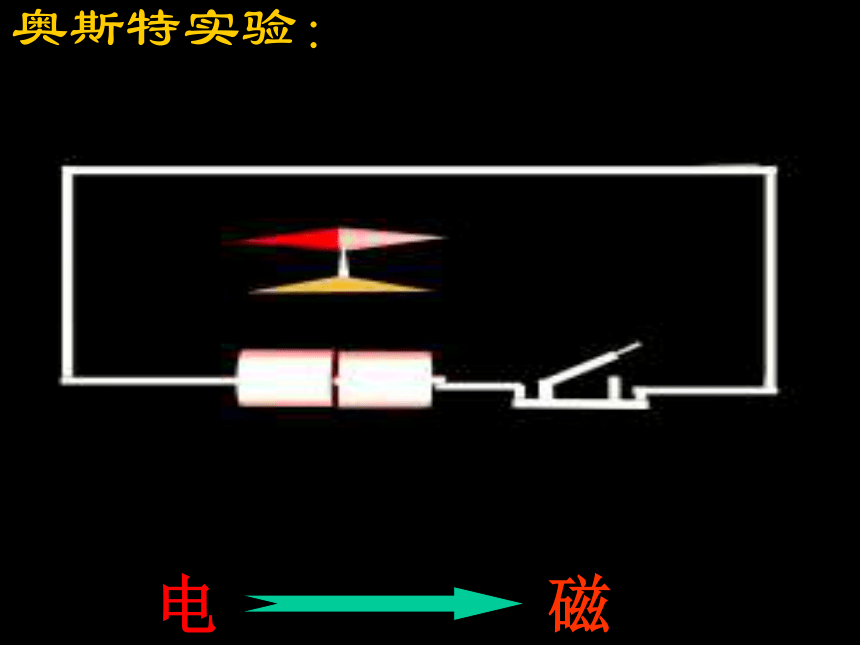

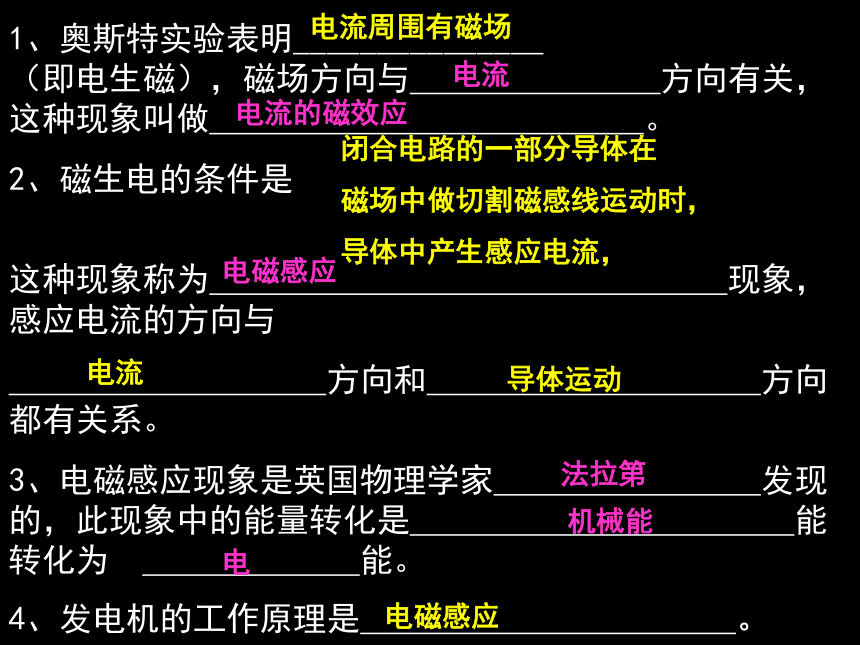

课件43张PPT。磁　生　电奥斯特实验：电磁法拉第电磁?1、奥斯特实验表明_______________ （即电生磁），磁场方向与 方向有关，这种现象叫做 。
2、磁生电的条件是
这种现象称为 现象，感应电流的方向与
方向和 方向都有关系。
3、电磁感应现象是英国物理学家 发现的，此现象中的能量转化是 能转化为 能。
4、发电机的工作原理是 。 电流周围有磁场电流电流的磁效应闭合电路的一部分导体在
磁场中做切割磁感线运动时，

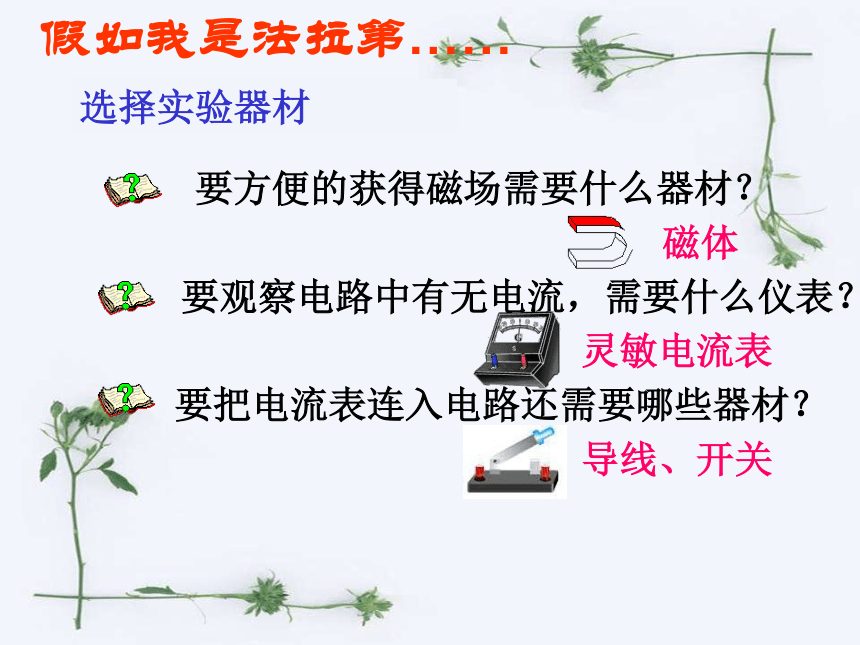

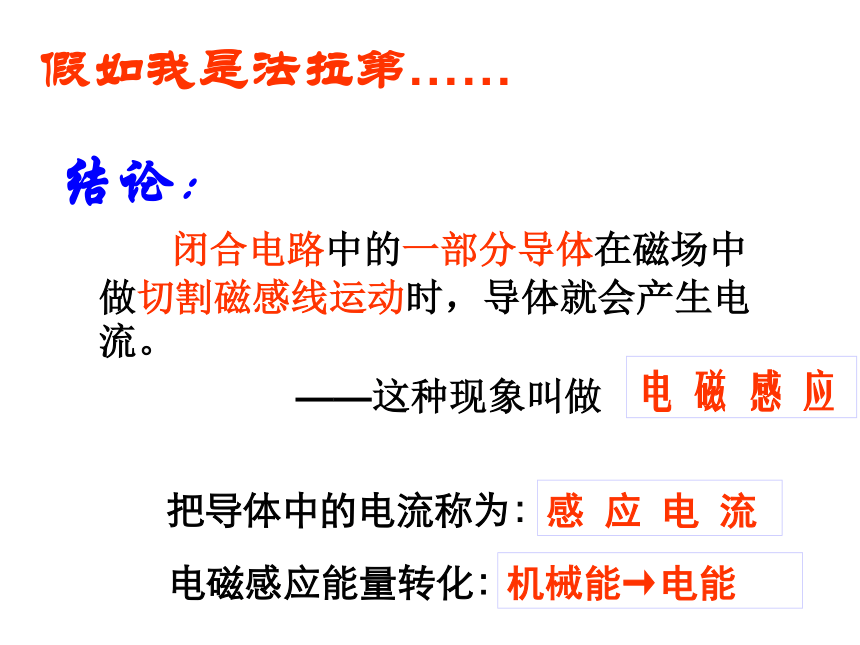

导体中产生感应电流，电磁感应电流导体运动机械能电电磁感应法拉第选择实验器材要方便的获得磁场需要什么器材？要观察电路中有无电流，需要什么仪表？要把电流表连入电路还需要哪些器材？磁体灵敏电流表导线、开关假如我是法拉第……实验分析观察：怎样才能从磁场中获得电流？ 实验表明：闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生电流。 闭合电路中的一部分导体在磁场中做切割磁感线运动时，导体就会产生电流。
——这种现象叫做

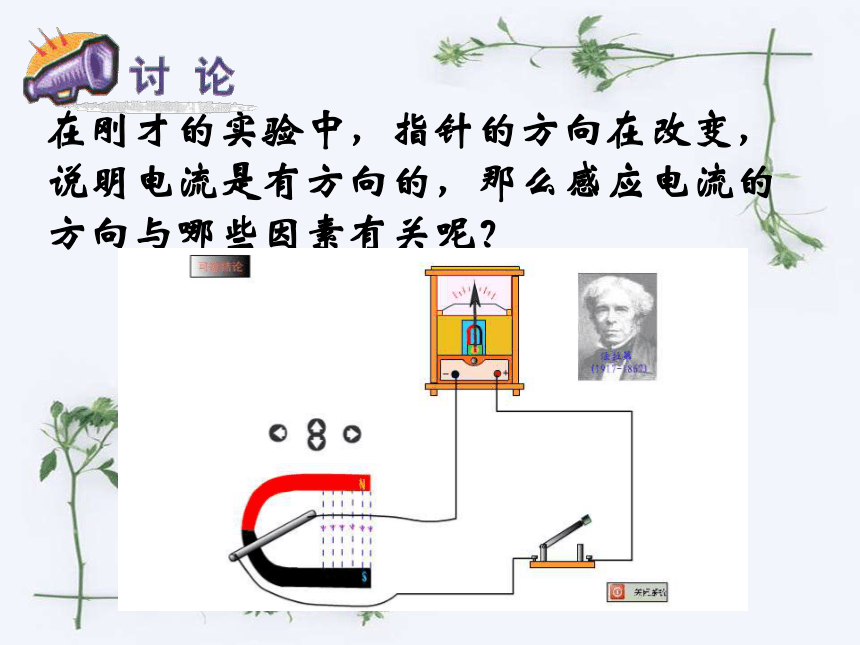

结论：电 磁 感 应感 应 电 流把导体中的电流称为：假如我是法拉第……电磁感应能量转化：机械能→电能B在刚才的实验中，指针的方向在改变，说明电流是有方向的，那么感应电流的方向与哪些因素有关呢？问题猜一猜 你认为电路中感应电流的方向可能与哪些因素有关？ 可能与有关磁场的方向导体切割磁感线的运动方向感应电流的方向和哪些因素有关？分析实验现象得出结论：导体中的感应电流方向与磁场方向有关，
与导体的切割方向有关。电磁感应应用发电机手摇发电机与电流表连接起来，缓慢摇动手摇发电机，观察电流表指针运动情况或者灯泡的亮度情况。实验1、交流发电机的原理：线圈圆环电刷磁体利用电磁感应现象（1）周期：完成一次周期性变化需要的时间（秒）
（2）频率：1秒内完成周期性变化的次数（赫兹）我国所用的交流电：
周期0.02秒
频率50赫兹，
1秒钟电流方向改变100次。
各种电站各种电站各种电站各种电站风力发电　　通过本课我学会了_____________
　_____________
课堂小结1、电磁感应2、发电机的原理2、导体中感应电流的方向,跟__________方向和_________方向有关 1、利用电磁感应现象发明了________，此过程将机械能转化为________能 。发电机电导体运动磁感线课堂巩固练习 3、如下图所示，要想此闭合电路中能产生感应电流，导体棒AB应该( )
?
　 　A.竖直向下运动
　 B.水平向右运动
　 C.水平向外运动 C课堂巩固练习 4.要改变导体在磁场中产生感应电流的方向，下面哪种做法是正确的( )
　　A.改变磁场强弱
B.同时改变磁场方向和切割磁感线的方向
　　C.改变切割磁感线的速度
D.只改变磁场方向或切割磁感线方向D课堂巩固练习 5、在实验中同学们看到了两个模型，如图所示：甲图为___________机的模型，乙图为__________机的模型。 电动发电课堂巩固练习 今日作业:
课本
1、2、3题龙坝乡中心学校 周金奎谢谢参与！思考：除了发电，电磁感应现象还有什么应用？（1）话筒利用电磁感应可将声信号变成电信号（2）录音带放音（读磁卡等）　　通过本课我学会了_____________
　_____________
课堂小结1、电磁感应现象2、感应电流的方向与哪些因素有有关2、导体中感应电流的方向,跟__________方向和_________方向有关 1、电磁感应过程将　　　转化为________能 。机械能电导体运动磁感线课堂巩固练习 3、如下图所示，要想此闭合电路中能产生感应电流，导体棒AB应该( )
?
　 　A.竖直向下运动
　 B.水平向右运动
　 C.水平向外运动 C课堂巩固练习 4.要改变导体在磁场中产生感应电流的方向，下面哪种做法是正确的( )
　　A.改变磁场强弱
B.同时改变磁场方向和切割磁感线的方向
　　C.改变切割磁感线的速度
D.只改变磁场方向或切割磁感线方向D课堂巩固练习 今日作业:
课本1、2、3题龙坝乡中心学校 周金奎谢谢参与！
