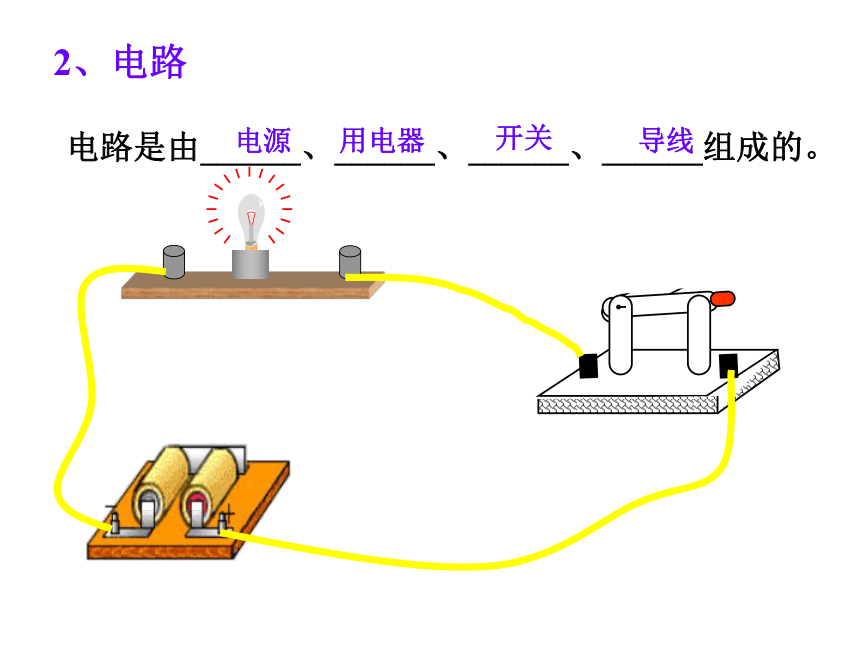

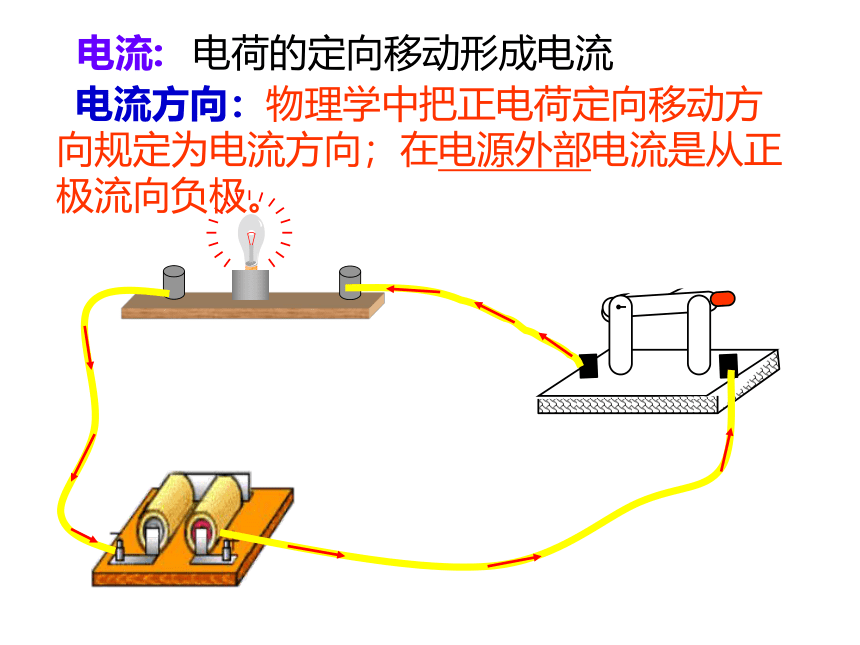

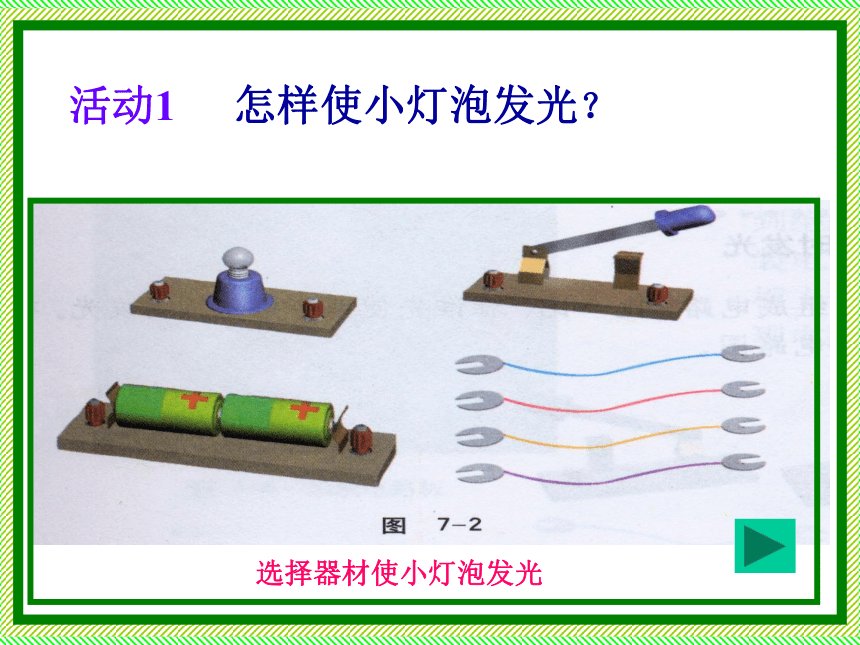

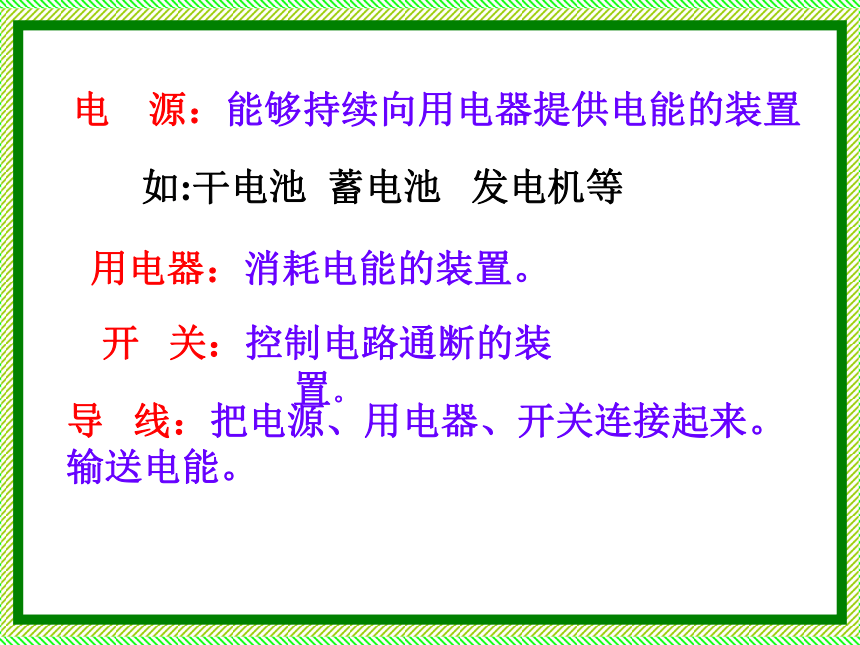

课件23张PPT。东方明珠夜景电流和电路 活动1怎样使小灯泡发光？ 电流:电荷的定向移动形成电流 电流方向：物理学中把正电荷定向移动方向规定为电流方向；在电源外部电流是从正极流向负极。 2、电路电路是由______、______、______、______组成的。电源用电器开关导线电 源：能够持续向用电器提供电能的装置用电器：消耗电能的装置。开 关：控制电路通断的装置。导 线：把电源、用电器、开关连接起来。输送电能。

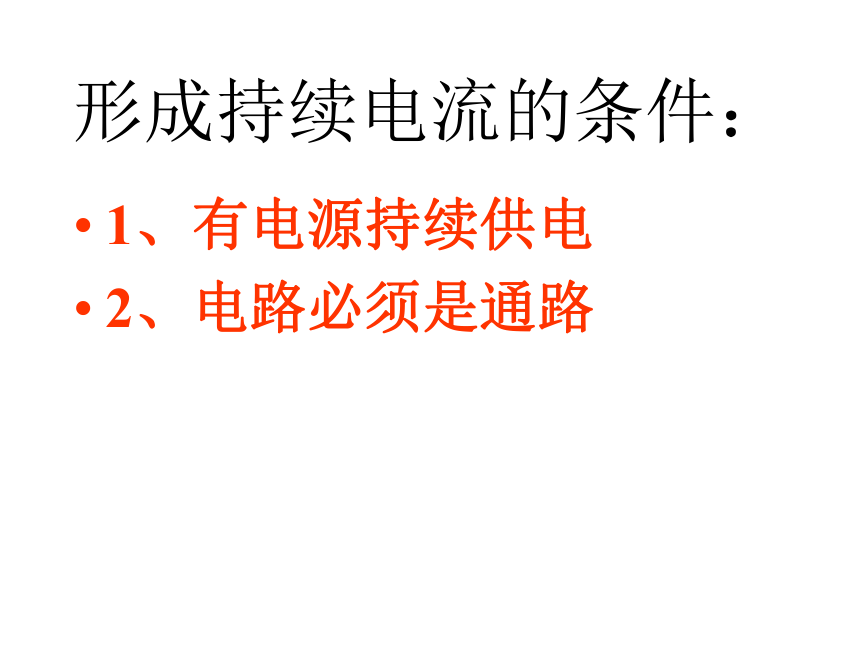

如:干电池 蓄电池 发电机等形成持续电流的条件：1、有电源持续供电

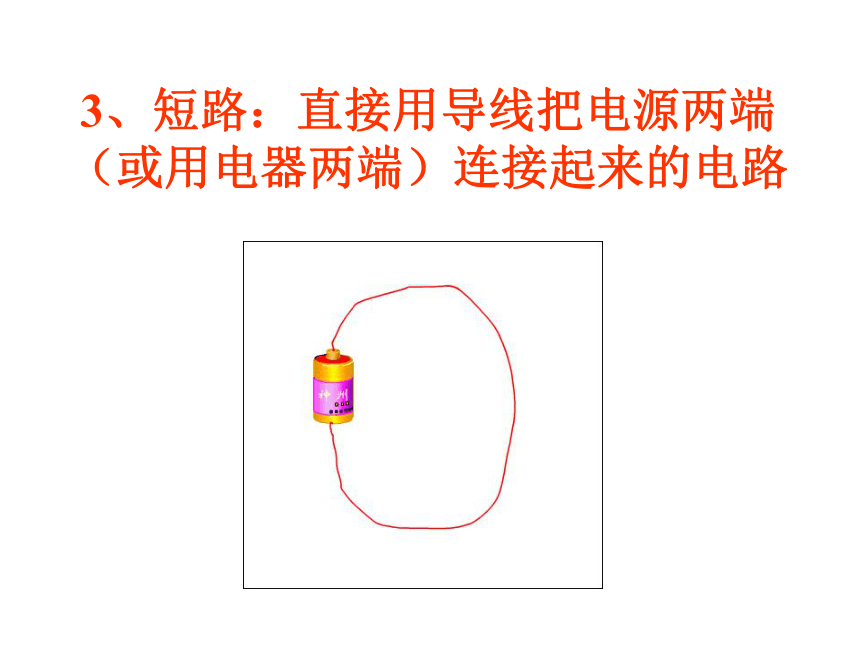

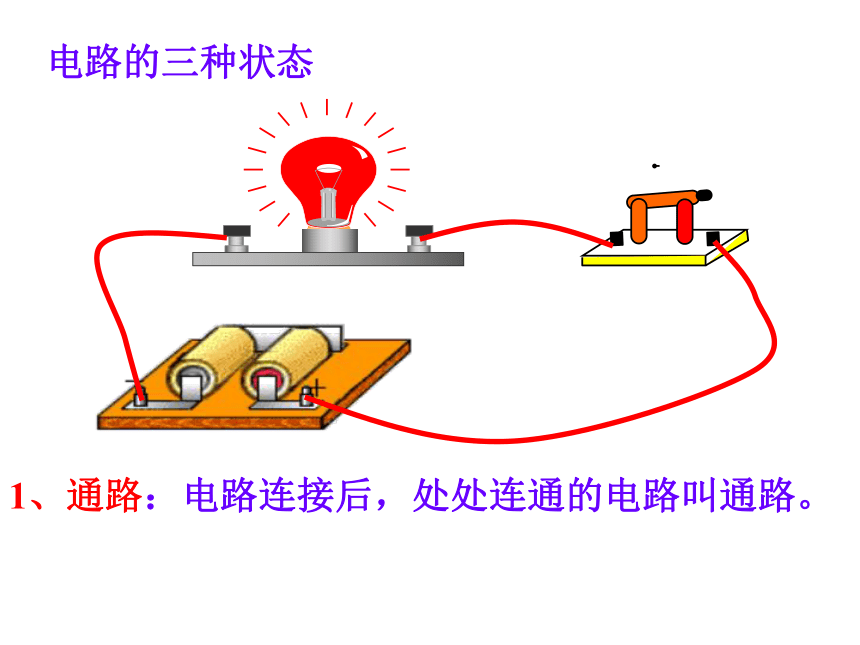

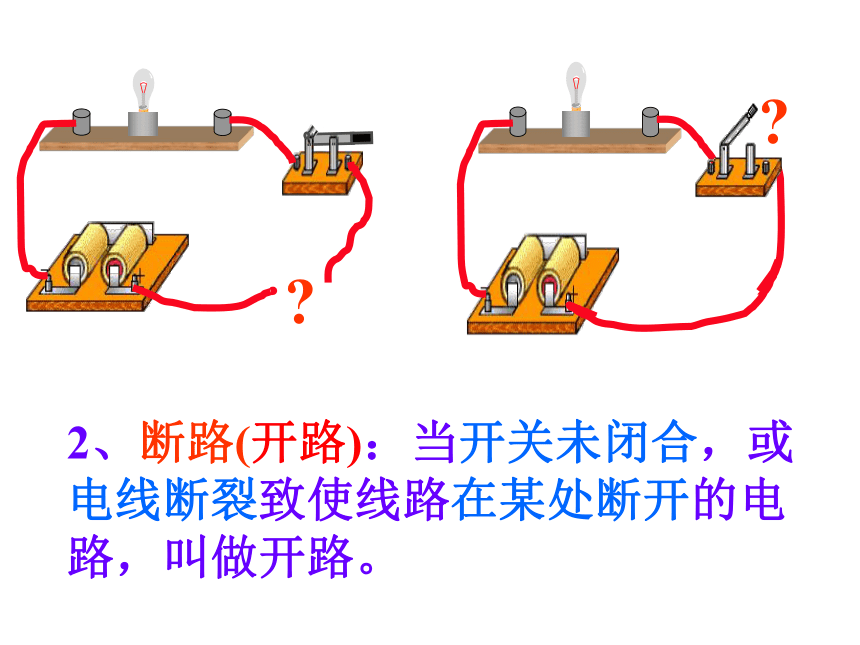

2、电路必须是通路1、通路：电路连接后，处处连通的电路叫通路。电路的三种状态2、断路(开路)：当开关未闭合，或电线断裂致使线路在某处断开的电路，叫做开路。??3、短路：直接用导线把电源两端（或用电器两端）连接起来的电路短路的种类和危害：电源短路：直接用导线连接电源两极，电流不经过任何用电器直接从电源正极流到负极。因此导致电流过大，容易烧毁电源或引发火灾。
用电器短路：直接用导线连接用电器两端。此用电器被短路，不能正常工作，且容易烧毁其他用电器（或电源）。
电源短路用电器短路如何把上述电路的连接情况表示出来呢？ 画起来太复杂、有些复杂的电路图根本无法表示。 怎么办呢?元件符号灯 泡干电池开 关电流表电压表变阻器电动机电 阻电路图
电路中的器件用统一规定的符号表示。这种用符号表示电路连接情况的图，叫做电路图。
画电路图方法与要求：（1）要用统一规定的符号表示各元件。
（2）从电源开始，依照电流方向，按实物连接顺序依次画图
（3）整个电路呈长方形，各元件分布尽量要均匀，具有对称性。
（4）电路要有棱有角 连线要画得横平竖直。
（5）元件不能画在拐角处（变阻器除外）
（6）注意“丁”、“十”字连通的导线中间要点上表示连通的黑点。只交叉不连通的不点黑点。
画出下面电路的电路图画出下面电路的电路图二极管及其符号二极管导电特性：
单向导电性，只准许电流从一端流向另一端不能反向流动 再见
