新疆精河县初级中学人教版物理八年级下册课件：12.2滑轮 (共54张PPT)

课件54张PPT。第二节 滑轮第十二章

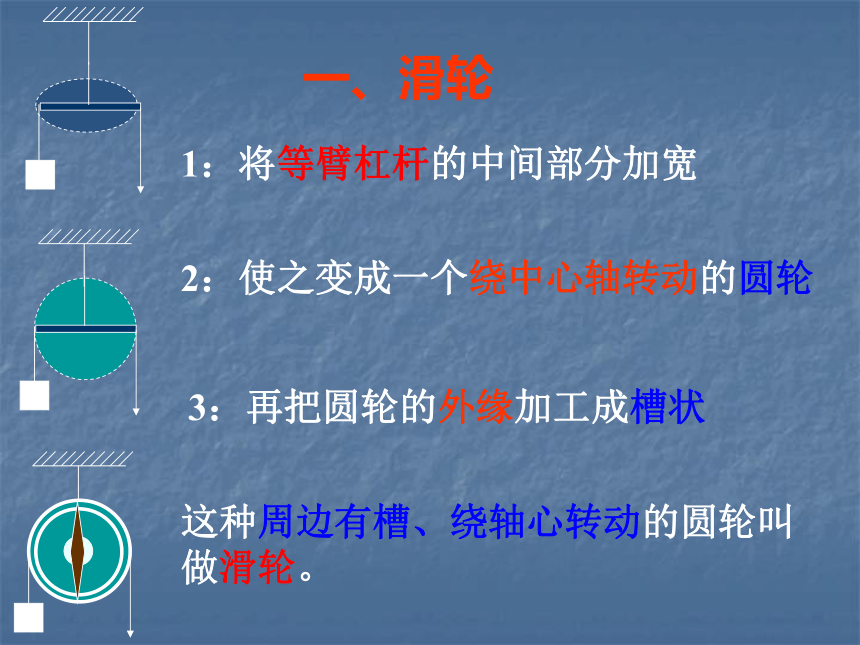

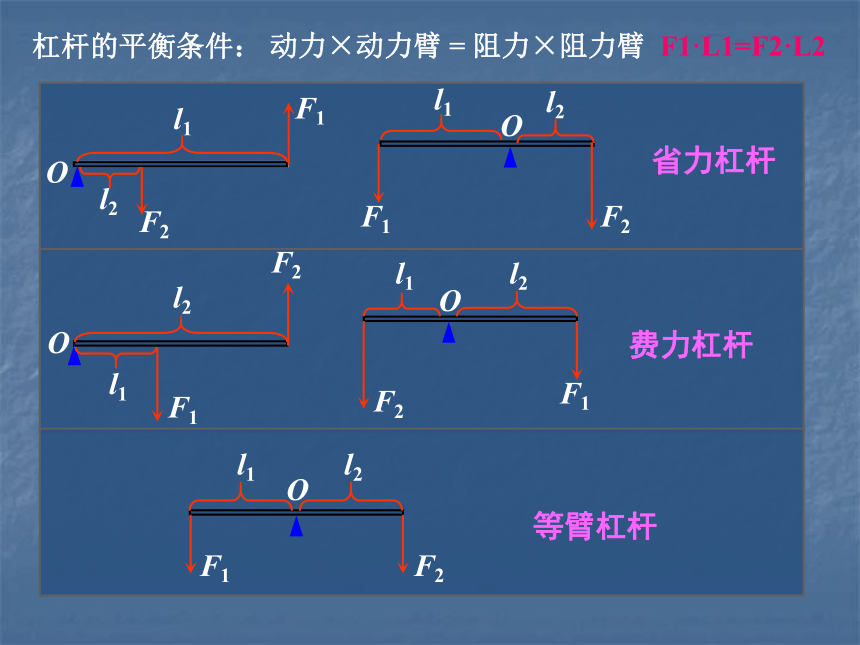

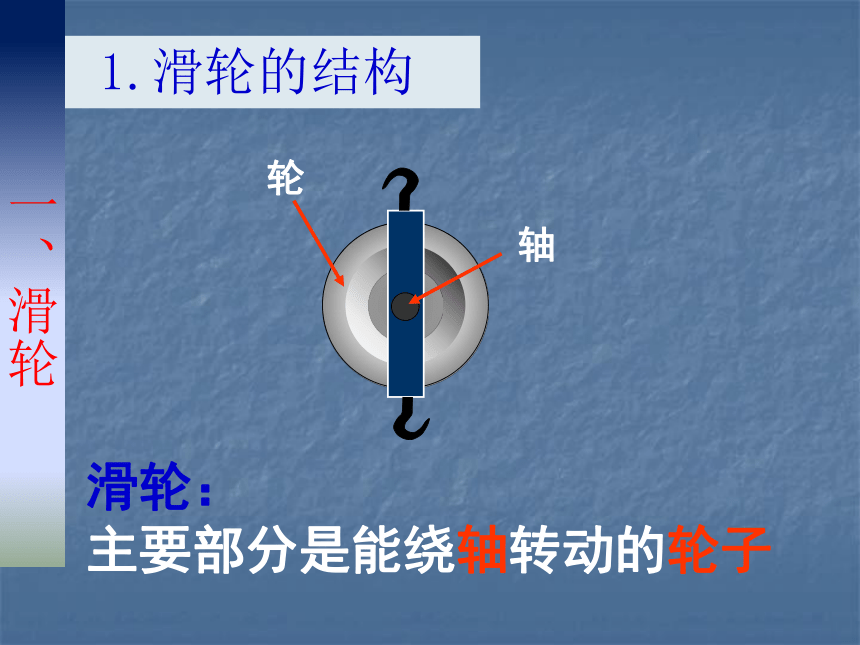

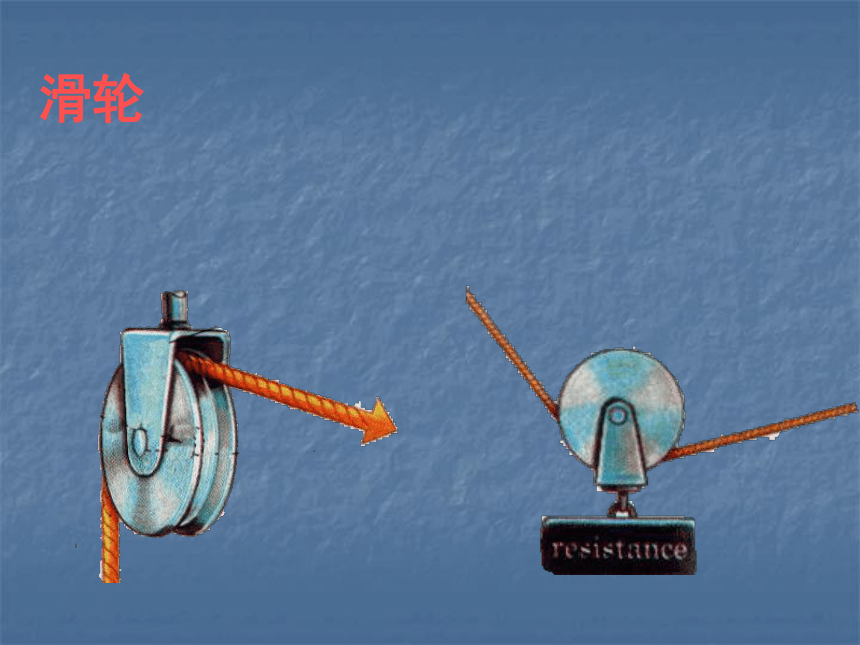

简单机械F2OF1l1l2l1l2F1F2OOF2F1l1l2OF1F2l1l2l2F2l1F1O省力杠杆费力杠杆等臂杠杆杠杆的平衡条件：动力×动力臂 = 阻力×阻力臂 F1·L1=F2·L21：将等臂杠杆的中间部分加宽2：使之变成一个绕中心轴转动的圆轮3：再把圆轮的外缘加工成槽状这种周边有槽、绕轴心转动的圆轮叫做滑轮。一、滑轮 1.滑轮的结构滑轮：

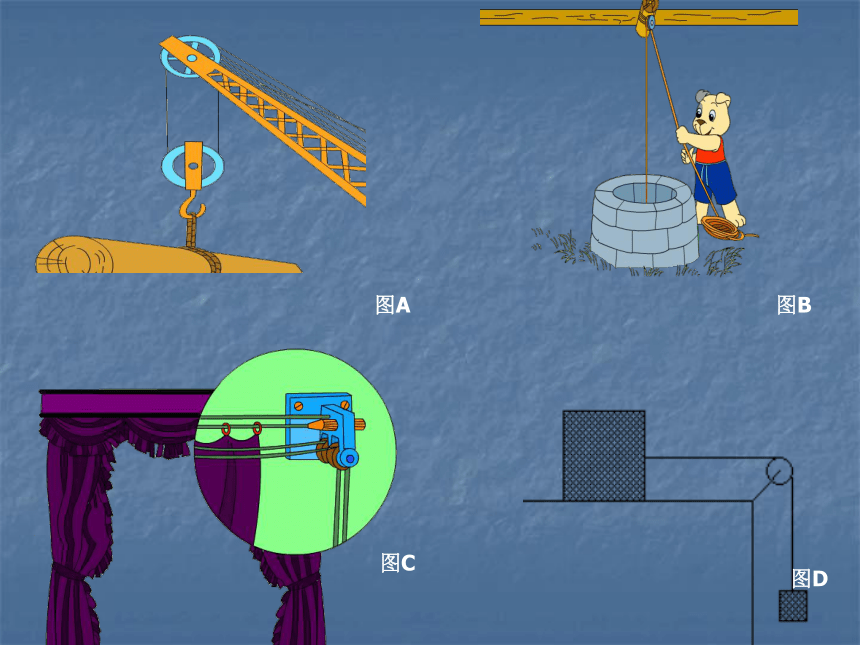

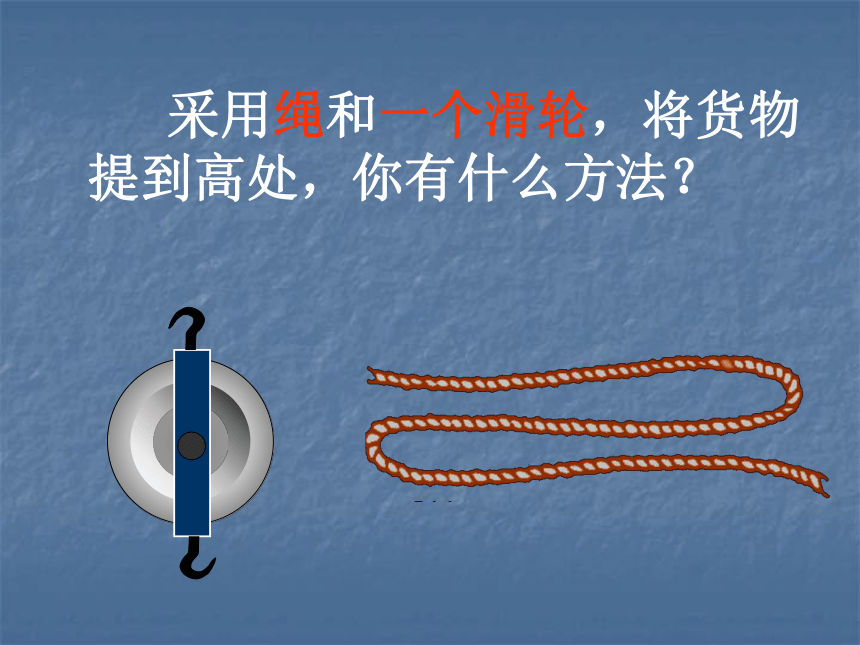

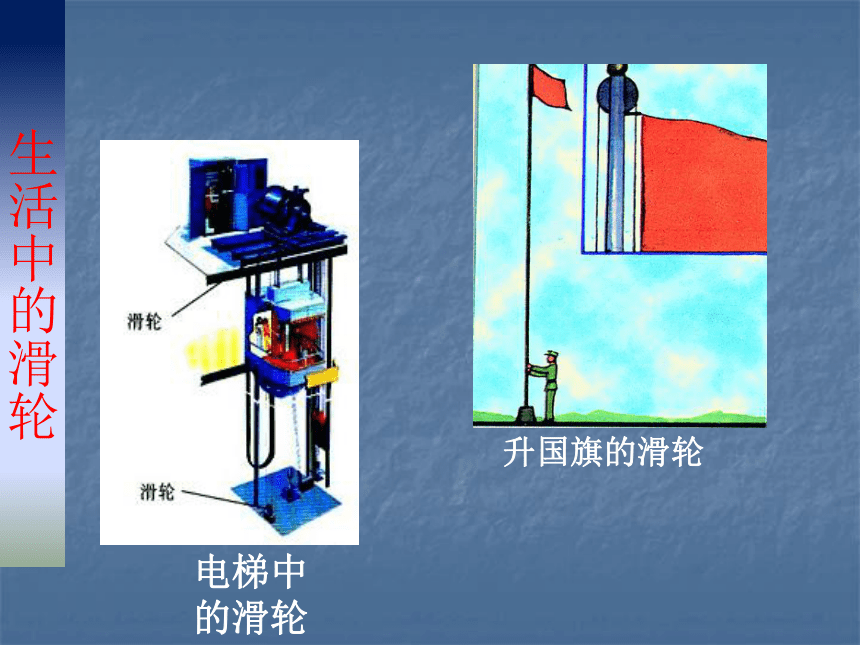

主要部分是能绕轴转动的轮子一、滑轮滑轮生活中的滑轮图A图B图C图D 采用绳和一个滑轮，将货物提到高处，你有什么方法？

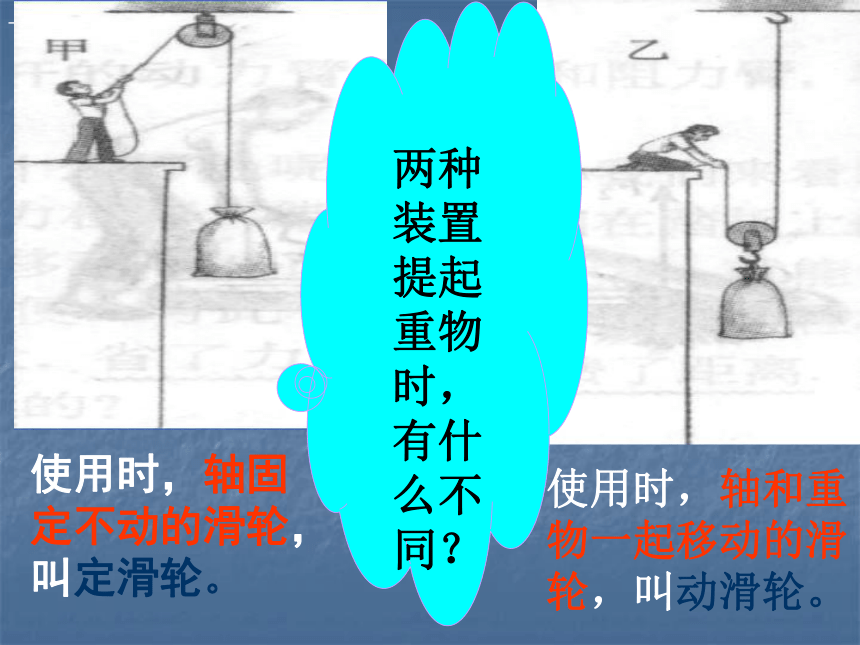

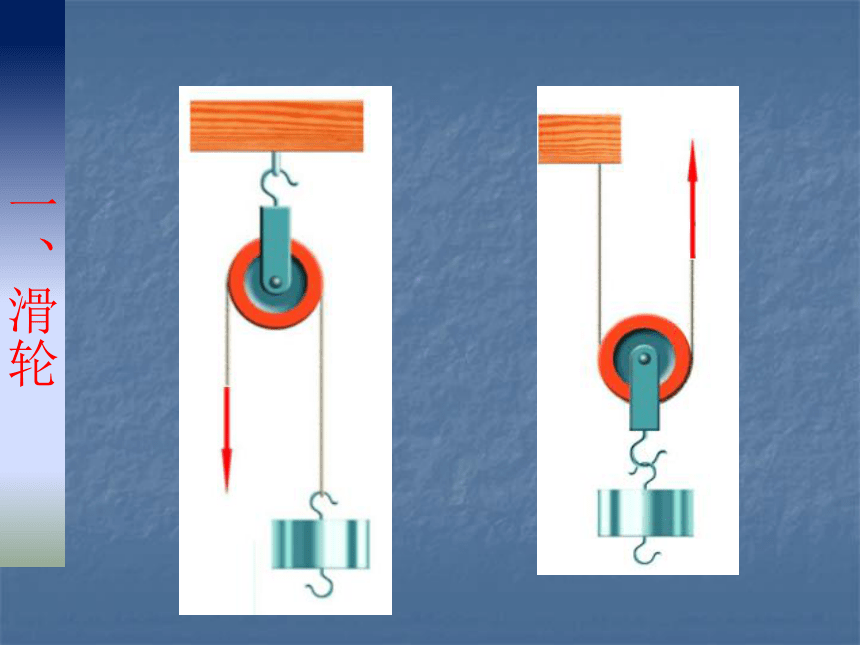

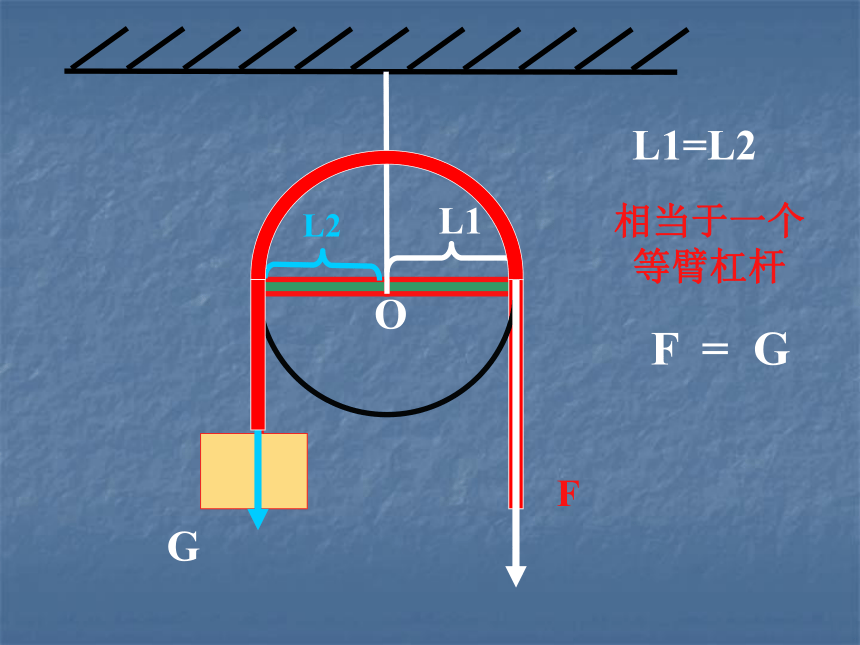

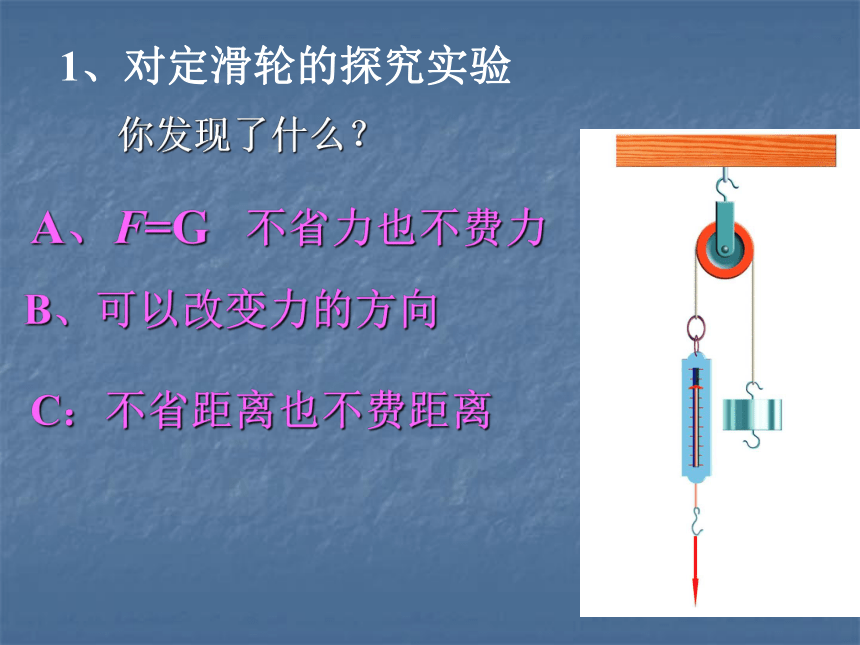

一、滑轮 使用时，轴和重物一起移动的滑轮，叫动滑轮。使用时，轴固定不动的滑轮，叫定滑轮。 两种装置提起重物时，有什么不同？1、对定滑轮的探究实验你发现了什么？A、F=G 不省力也不费力B、可以改变力的方向C：不省距离也不费距离FGOL2L1L1=L2相当于一个等臂杠杆F = GFGOL2L1L1=L2相当于一个等臂杠杆F = G改变拉力方向后，还是等臂杠杆，所以只使用定滑轮，无论拉力方向怎么样，F＝GF3试比较F1 、F2 、F3的大小：F1 = F2 = F3结论：使用定滑轮虽不省力，但可以改变施力的_____。方向图282、对动滑轮的探究实验你发现了什么？A：F=1/2GB：不能改变力的方向C：费一倍的距离省一半的力O·L1L2L1 =2L2
动滑轮的实质是一个 动力臂是阻力臂二倍的杠杆使用动滑轮省一半的力F =1/2G
1、下图中利用了动滑轮的是 CD 3、如图为家庭手摇升降晾衣架结构图，当顺时针摇动手柄时，横梁上升。下列滑轮属于动滑轮的是（ ）丁 1. 在图中，货物 G 重为 100 牛，若不计滑轮的重力，不考虑绳子与滑轮之间的摩擦力。
由 a 图装置拉，拉
力 F1 = _____牛；
由 b 图装置拉，拉
力 F2 = _____牛。F1F2a 100 50 b 2. 物体被匀速升高时，如果 F = 25 牛，滑轮质量不计，则重物 G 受到的重力为 _____ 牛。50G　　定滑轮虽然能改变力的方向，使我们工作方便，但不能省力；　　　　于是人们就把定滑轮和动滑轮组合起来使用，把它们各自的优点结合起来，这样就组成了滑轮组．　　而动滑轮虽然能省一半力，但不能改变力的方向，使用时经常感觉不便．二、滑轮组1. 认识滑轮组观察装置： 由若干个定滑轮和动滑轮组成的装置叫滑轮组。 滑轮组特点：② ____力。① ____改变力的方向。省能③ ____距离，费s=__h。n 由一个定滑轮和一个动滑轮绕成滑轮组有几种绕法?小组讨论FGFF滑轮组特点：注意：吊起动滑轮的绳子段数FGFGGF实验结果：1、拉力F的大小与吊起动滑轮的绳子段数n有关。动滑轮被几段绳子吊起，所用力就是物重的几分之一即
2.手拉绳子通过的距离等于物体上升的距离的n倍,即(s=nh)怎样判断滑轮组能省多少力？F= G二、滑轮组1. 在右图所示的滑轮组中:
(a)若动滑轮重 G轮 不计，拉力 F
是多少? (b)若动滑轮重 G轮 不能忽略，那么
图中的拉力 F 应等于多少?F G轮 G物 2. 如图所示，物体 A 重为 100 N，挂重物的钩子承受的拉力是 _____ N。人匀速拉绳子的力是 _____ N(动滑轮自重不计)。100 50A 3. 如图所示的四个滑轮组中，图 ______ 可省一半力，图 ______ 最费力，图 ______ 和图 ______ 用力大小一样。a b c d b c a d 323G物G物G物G物n=n=n=n=n=n=F= F= F= F= F= F= F= F= F= F= F= F= 不计摩擦、绳重和动滑轮的自重时不计摩擦、绳重时(动滑轮的自重为G动)：052324G物G物 /2G物 /2G物 /3G物 /5G物 /4题型分析F=G/4F=G/5 题型1.根据绕线确定F与G的大小关系（不计摩擦、绳重和动滑轮重）FFF=1/2GF=1/3G绳子的绕法：当n为奇数时，绳子的起端（或末端）在动滑轮上；当n为偶数时，绳子的起端（或末端）在定滑轮上。（“奇动偶定”）题型2.根据F与G的大小关系画出绕线3. 如图所示，拉力F的大小等于使用动滑轮的特点1.拉力的方向2.拉力的大小3.拉力作用点
移动的距离拉力的方向不改变省一半力费一倍的距离小结:优点：在使用动滑轮拉物体时,可以省力,
缺点： 但拉力的方向不改变。
实质： 是一个省力杠杆。F= — G122hs=使用定滑轮的特点1.拉力的方向2.拉力的大小3.拉力作用点
移动的距离改变拉力的方向不省力不省距离小结:缺点：
优点：
实质: F＝G使用定滑轮不省力也不费力但可以改变动力的方向是一个等臂杠杆s=h３．滑轮组（2）使用优点：
（3）公式：
（不计滑轮摩擦） （1） s＝nh既可省力，又可改变动力的方向；但不能既省力又省距离．动滑轮被几股绳子吊起，所用力就是物重和动滑轮的
几分之一Ｆ＝Ｇ总／n＝（Ｇ物＋Ｇ动滑轮）／n 1. F=G物 / n 中，有几段绳子与动滑轮相连，n就为几；
2. s=nh 中重物上升 h 高度，绳子自由端要移动 nh 距离。1nF=——G物（不计摩擦、绳重和动滑轮重）F=——(G物+G动)（不计摩擦、绳重）1n3.力的关系拓展知识：轮轴与斜面水龙头（轮轴）自行车轮（轮轴） 1.轮轴下面是几种轮轴
1. 井上的辘轳
从右边看过去，可画成下图:动力臂大于阻力臂 —— 省力杠杆。2. 汽车的方向盘
从上边看下去，也可画成下图:动力臂大于阻力臂——省力杠杆。3. 水龙头
从上边看下去，也可画成下图:动力臂大于阻力臂——省力杠杆。三、轮轴和斜面rF1 R F2 轮轴：是变形杠杆，动力作用在轮上可省力。船舵 门的把手 螺丝刀 单车的踏板 4. 其他轮轴斜面也是一种省力机械 将玩具车升高 20 公分，甲最费力，丙最省力，由此可知斜面越缓和越省力。 其他斜面学生练习 使用斜面可以______，但__________。往汽车上搬运油桶，在地面与车中间搭一块木板，这就是利用了________；某同学通过仔细观察发现生活中有许多简单机械，如：把钥匙插入锁孔开锁时，钥匙就相当于_______（选填“杠杆”、“轮轴”、“滑轮”或“斜面”），它是一个_____(选填“省力”或“费力”）的机械。省力 费距离 斜面 轮轴 省力 答案：
