新疆沙雅县第三中学人教版物理九年级全册课件：16.1电压 (共21张PPT)

课件21张PPT。第十六章

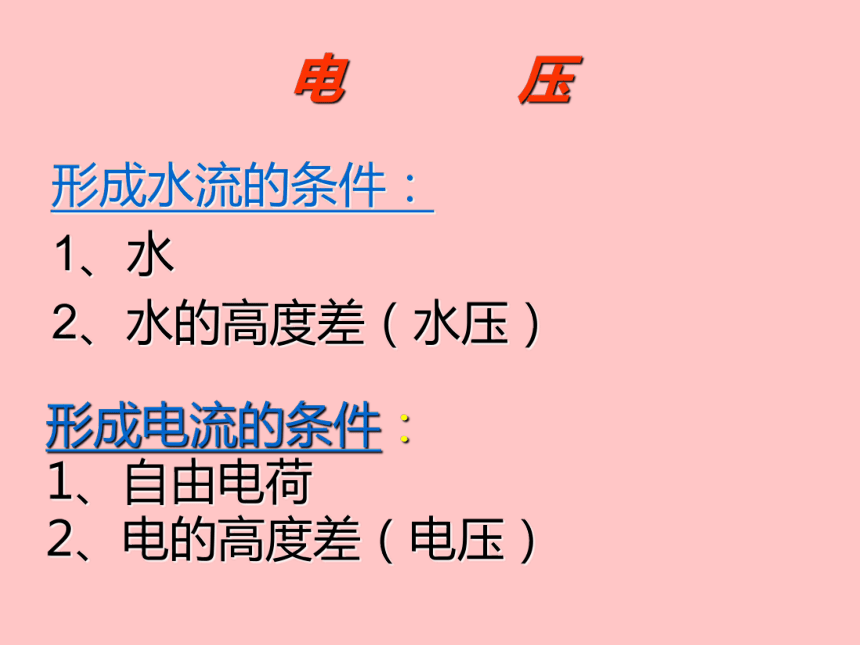

第一节电压电 压形成水流的条件：
1、水
2、水的高度差（水压）形成电流的条件：
1、自由电荷

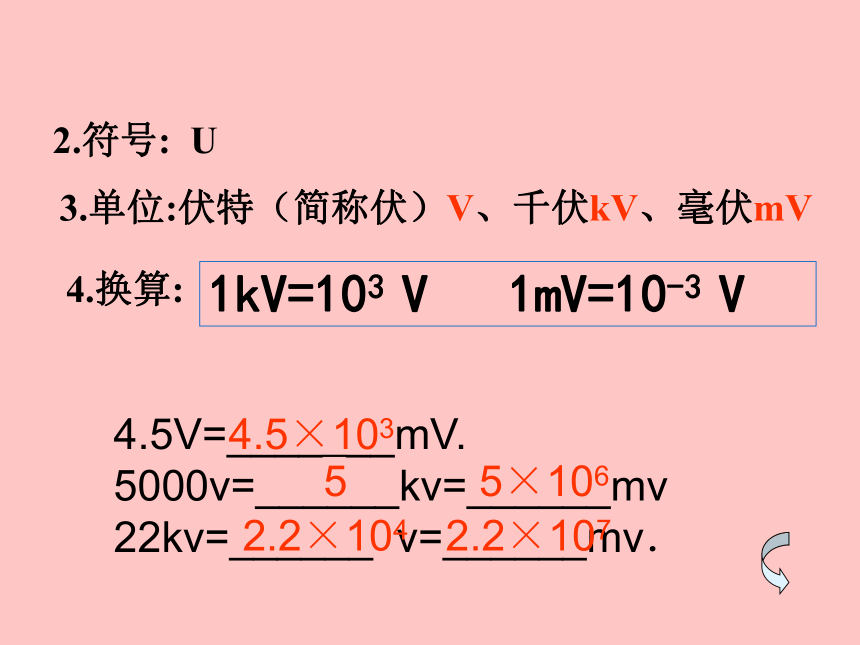

2、电的高度差（电压）一、电压：1.电压：使电路中产生电流的物理量。电流电压电源总结：闭合回路有电压提供电压装置——电源得到持续电流的条件2.符号: U3.单位:伏特（简称伏）V、千伏kV、毫伏mV
4.换算:4.5V=____ __mV.
5000v=______kv=______mv

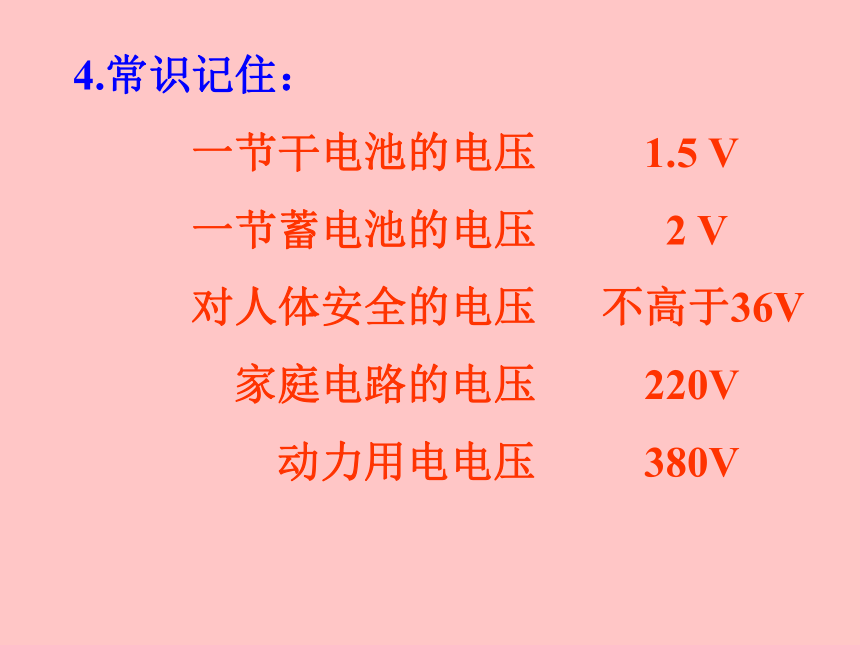

22kv=______ v=______mv． 54.5×1032.2×1045×1062.2×1071kV=103 V 1mV=10-3 V4.常识记住：
一节干电池的电压 1.5 V
一节蓄电池的电压 2 V
对人体安全的电压 不高于36V
家庭电路的电压 220V

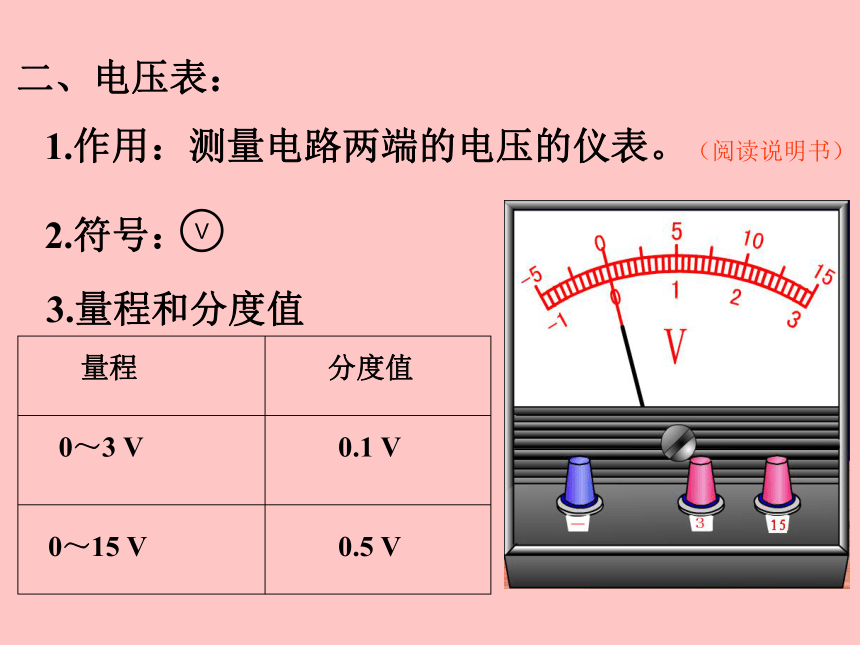

动力用电电压 380V二、电压表：

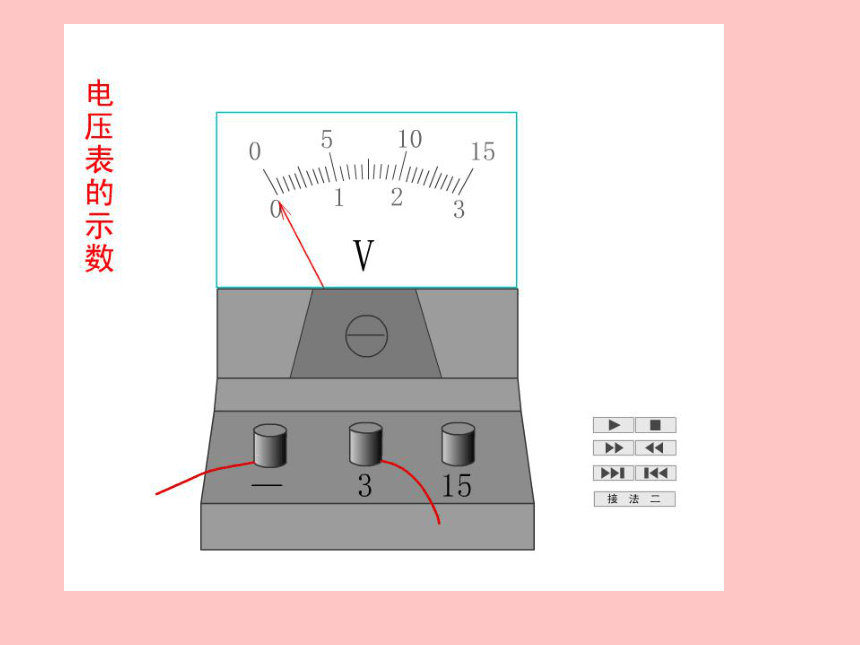

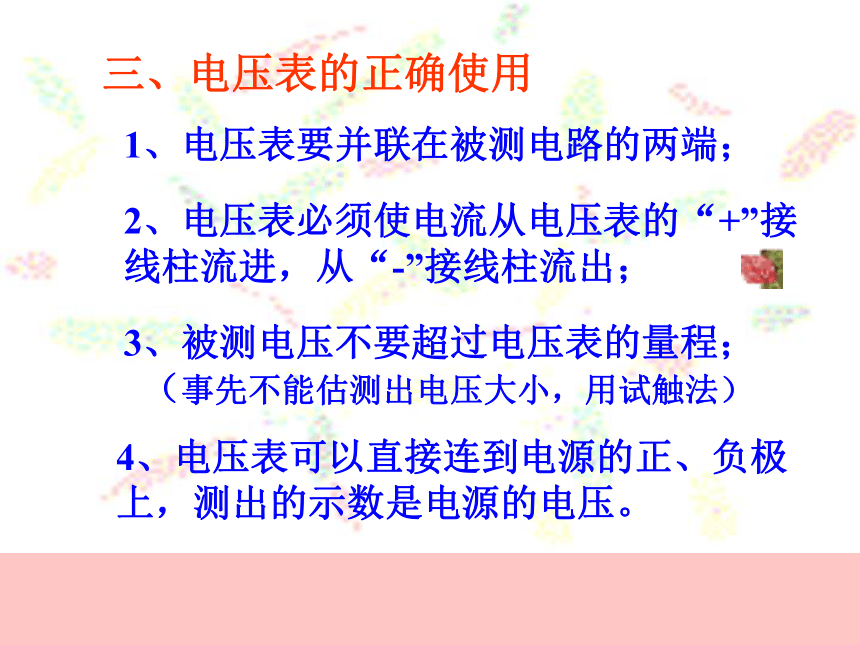

1.作用：测量电路两端的电压的仪表。（阅读说明书）3.量程和分度值2.符号：三、电压表的正确使用1、电压表要并联在被测电路的两端；2、电压表必须使电流从电压表的“+”接线柱流进，从“-”接线柱流出；3、被测电压不要超过电压表的量程；
（事先不能估测出电压大小，用试触法）4、电压表可以直接连到电源的正、负极上，测出的示数是电源的电压。测量电路两端的电压测量电路中的电流

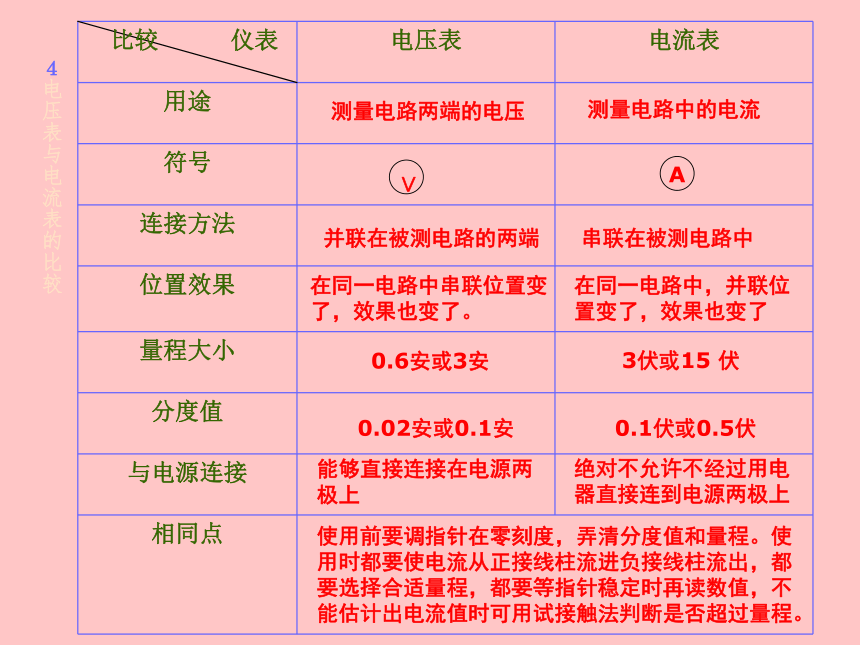

并联在被测电路的两端串联在被测电路中在同一电路中串联位置变了，效果也变了。在同一电路中，并联位置变了，效果也变了0.6安或3安3伏或15 伏0.02安或0.1安0.1伏或0.5伏能够直接连接在电源两极上绝对不允许不经过用电器直接连到电源两极上使用前要调指针在零刻度，弄清分度值和量程。使用时都要使电流从正接线柱流进负接线柱流出，都要选择合适量程，都要等指针稳定时再读数值，不能估计出电流值时可用试接触法判断是否超过量程。４电压表与电流表的比较四、思考：
电压表可以直接连到电池的正、负极上，测出的示数是电池的电压；那么两节电池和一节电池，它们的电压一样吗？1、在下图所示的2个电路中，电压表所测的各是哪只灯泡的电压？电压表测L2
两端的电压五、练 习：电压
表测
L1两
端的
电压L1 两端电 压L2两端
电 压L1L2 两 端
总 电 压3、将下图中的元件连接起来（用铅笔画线表示导线），其中灯泡L1和L2串联，电压表V1测L1两端的电压，V2测L1与L2串联后的总电压，并画出电路图。V1V2L1L2V1V2L1L24.如下图所示的电路中，开关闭合后，电压表测量的是那只灯泡两端的电压？答案5.如图所示，要使电压表测灯L2两端的电压，正确的电路图是（ ）D6.如图所示，已知两只灯泡L1和L2是串联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是 ( )
A. ①是电流表，②和③是电压表；
B. ①和③是电压表，②是电流表；
C. ①和②是电流表，③是电压表；
D. ①②和③都是电流表 7.如图所示，当接通开关S后，发现电流表指针偏转，电压表指针不动，则故障可能是（ ）
A．L1的灯丝断了 B．L2的灯丝断了
C．L1的接线短路 D．L2的接线短路8.下图是用电压表测灯泡两端电压的电路，
其中电压表使用正确是（ ）A 9.连接实物图谢谢！
