第十六章第一节电压13ppt

课件13张PPT。电 压 第十六章 第１节抽水机：提供水压
水管：传输水流
涡轮：利用水能的设备
阀门：控制水流电源：提供电压
导线：传输电流
电灯：用电器

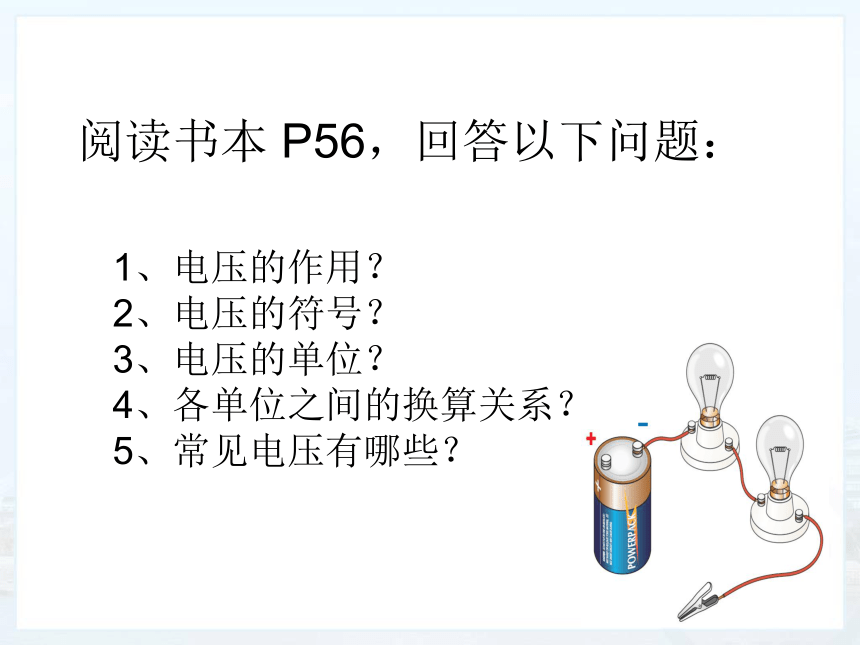

开关：控制电流阅读书本 P56，回答以下问题：1、电压的作用？
2、电压的符号？
3、电压的单位？
4、各单位之间的换算关系？
5、常见电压有哪些？1、辨别以下两种说法——
（1）有电压就一定有电流；
（2）有电流就一定有电压。2、在讨论电压的概念时——
甲同学说：“通过电灯的电压是6V”；
乙同学说：“加在电灯两端的电压是6V”。

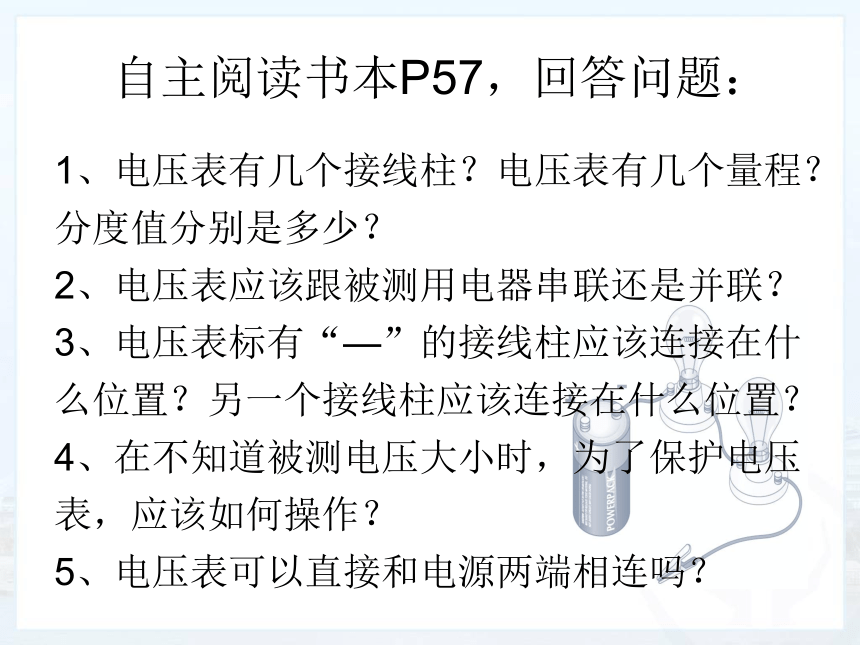

你认为哪位同学说的更准确？自主阅读书本P57，回答问题：1、电压表有几个接线柱？电压表有几个量程？分度值分别是多少？
2、电压表应该跟被测用电器串联还是并联？
3、电压表标有“—”的接线柱应该连接在什么位置？另一个接线柱应该连接在什么位置？
4、在不知道被测电压大小时，为了保护电压表，应该如何操作？
5、电压表可以直接和电源两端相连吗？两个电压表的读数各是多少？量程0~3 V 读数 1.6 V量程0~15 V 读数 8 V步骤：1、确定量程 2、看分度值 3、读数实验一：用电压 表测量水果电池两端电压（铜片为正极，铝片为负极）实验二．
用电压表分别测量电路中小灯泡和电源两端电压的（电压表应该怎样连接？）1.在下图所示的电路中，电压表所测的是哪只灯泡的电压？电压表测L2
两端的电压练习反馈：1.按照电流的流向分析电路，观察电压表与谁并联。2.电压表跟谁并联，测的就是谁的电压3.需要测谁的电压，就将电压表的两根接线柱接在谁的两边2.如图所示，要使电压表测灯L2两端的电压，正确的电路图是（ ）D 今天我们学到了什么？
