16.2串、并联电路中电压的规律(授课)

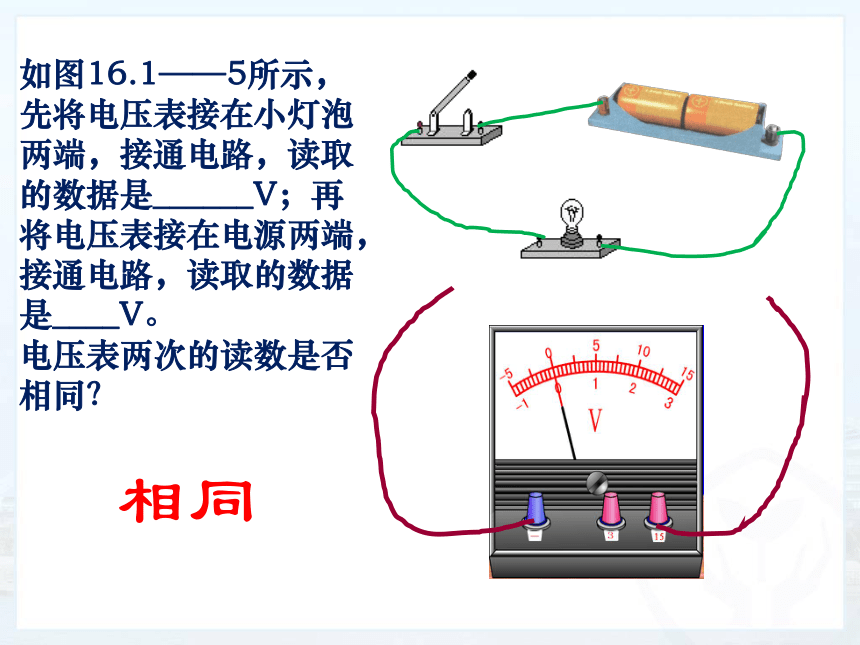

课件27张PPT。串、并联电路中电压的规律 第十六章 第２节如图16.1——5所示，先将电压表接在小灯泡两端，接通电路，读取的数据是______V；再将电压表接在电源两端，接通电路，读取的数据是____V。

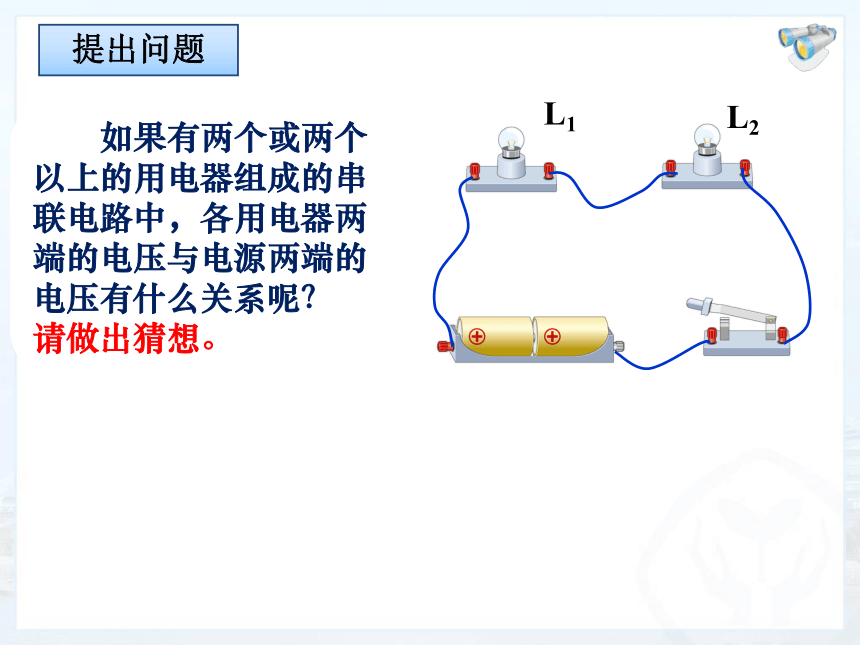

电压表两次的读数是否相同？相同　　如果有两个或两个以上的用电器组成的串联电路中，各用电器两端的电压与电源两端的电压有什么关系呢？

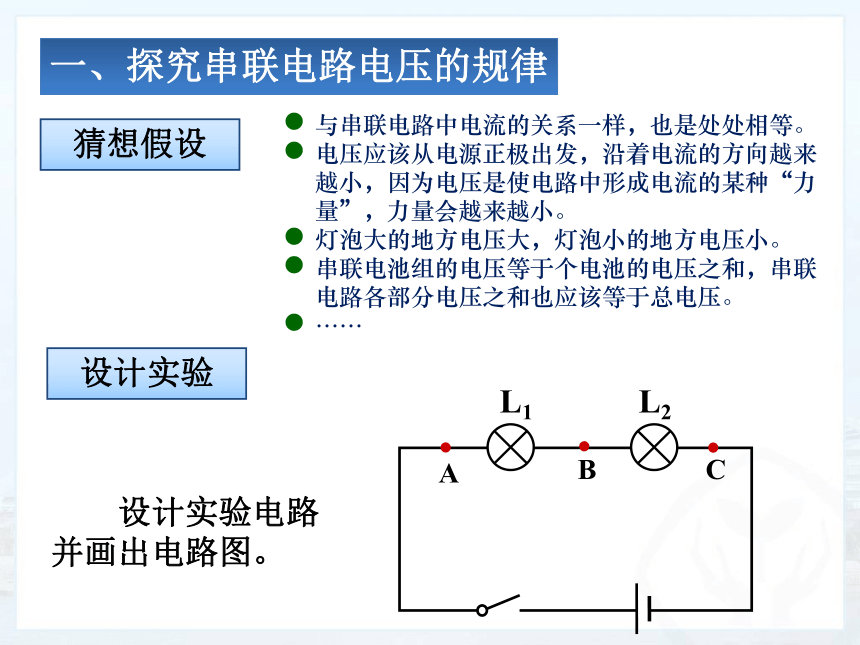

请做出猜想。提出问题L1L2　　设计实验电路并画出电路图。 一、探究串联电路电压的规律猜想假设设计实验与串联电路中电流的关系一样，也是处处相等。
电压应该从电源正极出发，沿着电流的方向越来越小，因为电压是使电路中形成电流的某种“力量”，力量会越来越小。
灯泡大的地方电压大，灯泡小的地方电压小。
串联电池组的电压等于个电池的电压之和，串联电路各部分电压之和也应该等于总电压。

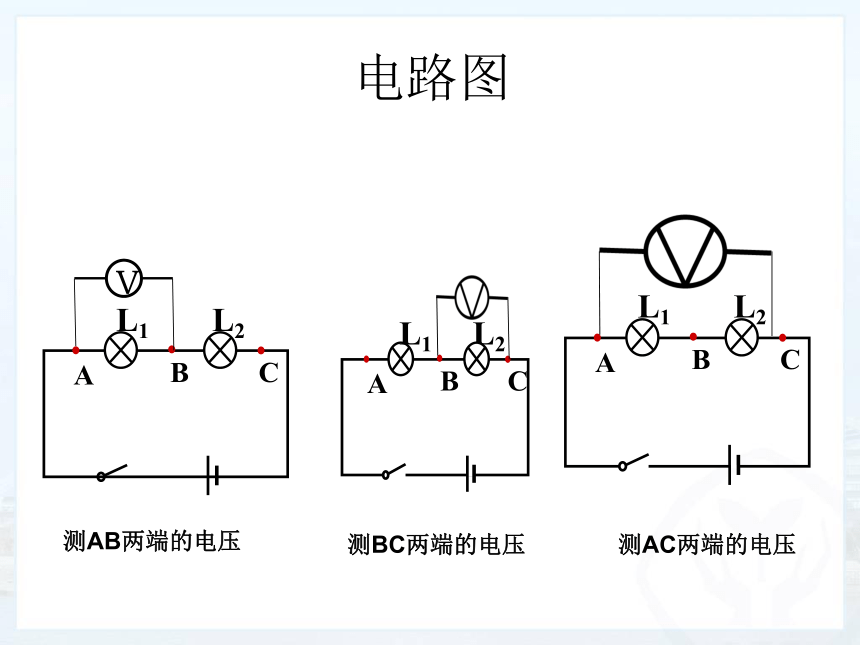

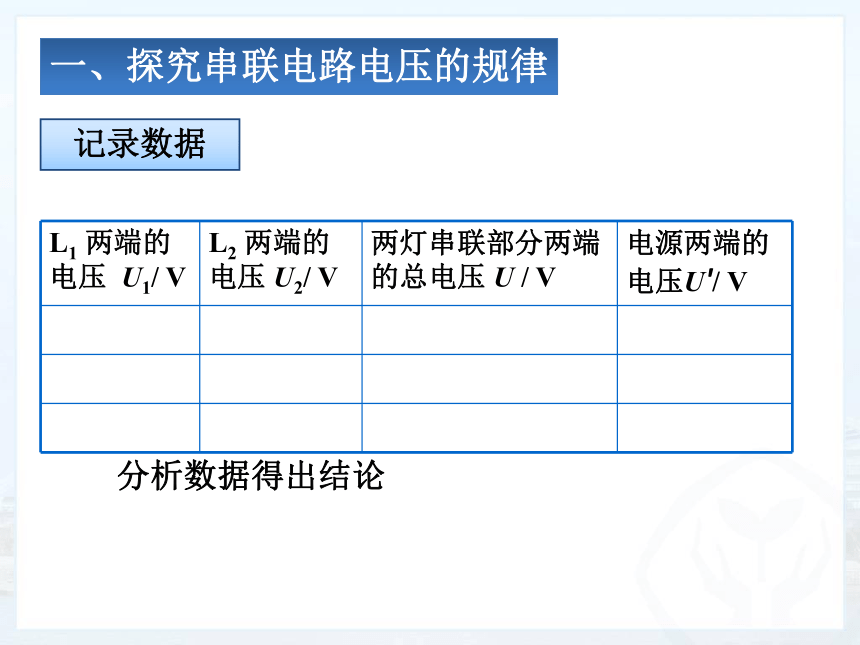

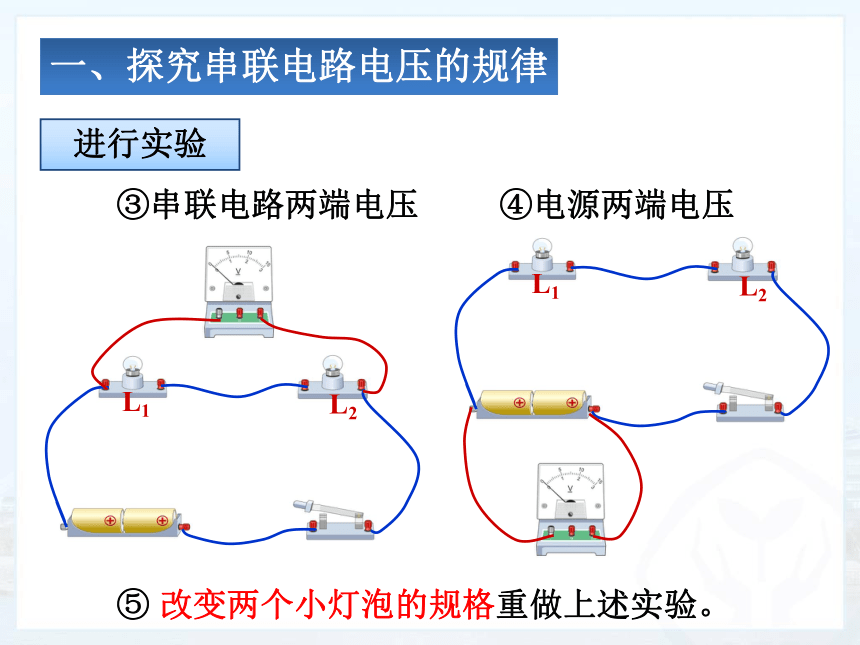

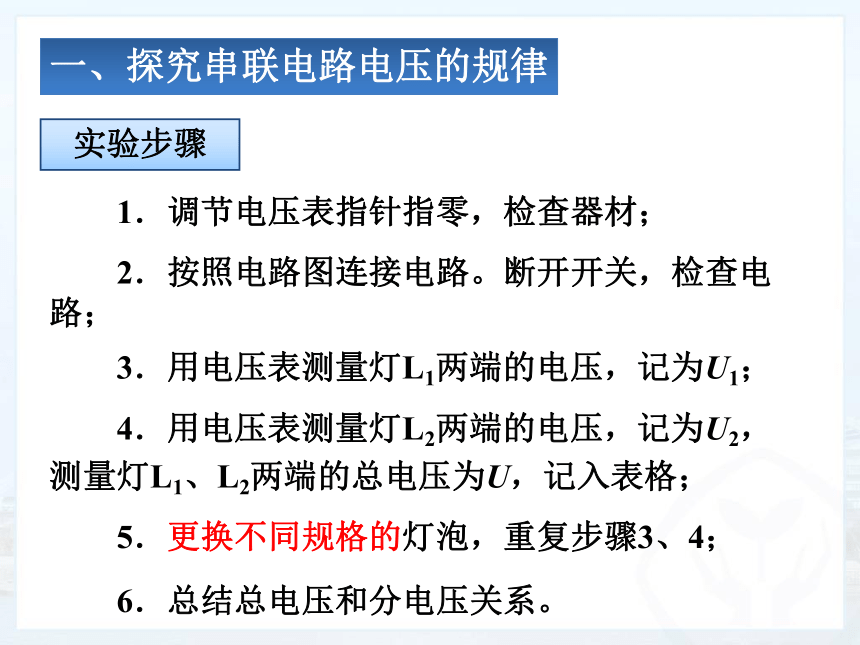

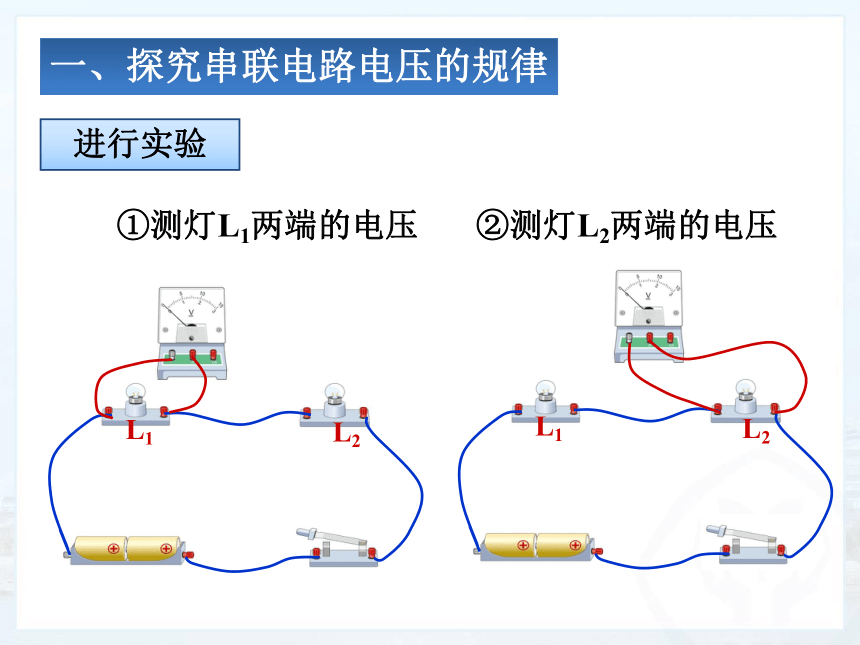

……电路图　　1．调节电压表指针指零，检查器材；　　2．按照电路图连接电路。断开开关，检查电路；　　3．用电压表测量灯L1两端的电压，记为U1；　　4．用电压表测量灯L2两端的电压，记为U2，测量灯L1、L2两端的总电压为U，记入表格；　　5．更换不同规格的灯泡，重复步骤3、4；一、探究串联电路电压的规律实验步骤　　6．总结总电压和分电压关系。②测灯L2两端的电压　　①测灯L1两端的电压一、探究串联电路电压的规律进行实验④电源两端电压　　③串联电路两端电压一、探究串联电路电压的规律进行实验　　⑤ 改变两个小灯泡的规格重做上述实验。L1一、探究串联电路电压的规律记录数据　　分析数据得出结论串联电路两端的总电压等于各用电器两端电压之和。 U=U1+U2+U3+……+Un结　论一、探究串联电路电压的规律（如果有n个用电器串联）U=U1+U2　　把几节电池串联起来组成电池组，用电压表分别测量每节电池两端的电压，然后测量这个电池组两端的电压。它们之间有什么关系？　　实验结果表明：串联电池组两端的总电压等于每节电 池电压之和。　　电池串联的电压规律：　　1．各支路两端的电压与电源两端电压的关系是怎样的？
　　2．与并联电路中的电流关系一样吗？
　　3．与串联电路中的电压关系一样吗？二、探究并联电路电压的规律问　题作出猜想　　电路图　　主要步骤1.电压表要选择合适的量程　　注意：二、探究并联电路电压的规律设计实验2.改变电池的节数（更换电源），重复再做两次　　①测灯L1两端的电压②测灯L2两端的电压二、探究并联电路电压的规律　　③ 电源两端电压　　④ 改变两个小灯泡的规格重做上述实验。二、探究并联电路电压的规律二、探究并联电路电压的规律数据表格进行实验分析数据得出结论 并联电路的总电压等于各支路两端电压。U=U1=U2 并联时电压相等二、探究并联电路电压的规律总结1.串联时，电流相等，而总电压等于分电压之和
串联时：I=I1=I2，U=U1+U2
2.并联时，总电流等于分电流之和，而电压相等
并联时: I=I1+I2，U=U1=U21、找出下面电路连接图中的错误和不足。想一想?甲[分析]乙[分析]丙[分析]甲：电路为短路，电路虽有用电器
但没有接入电路。L2L1L2L1L1L2乙：电路中L2没有接入电路中，
造成L2部分断路。丙：电路虽然连接对了，但由于
导线交叉易造成混乱。　　1．电源, 灯泡, 开关各一个，组成串联电路, 用一个电流表测电流，一个电压表测灯的电压，画出电路图。　　实验设计：　　2．电池，开关, 2个灯组成串联电路，用一个电流表测干路电流，一个电压表测一盏灯的电压，画出电路图。．用电压表测灯L1的电压，正确的电路图是[ ]C课本62页第三题（第一种）课本62页第三题（第二种）课本62页第三题 （第三种）课本62页第三题 （第一种 错）课本62页第三题 （第二种 错）作业基础训练71页课后巩固6.7中考链接1.2题
