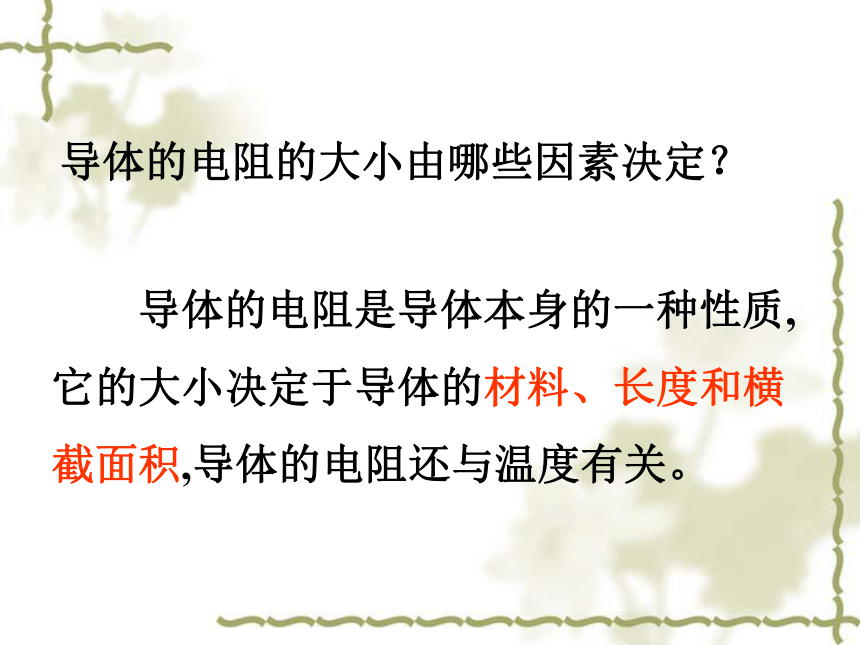

课件17张PPT。导体的电阻的大小由哪些因素决定? 导体的电阻是导体本身的一种性质,它的大小决定于导体的材料、长度和横截面积,导体的电阻还与温度有关。在做“研究电阻大小的因素”的实验时,为了便于研究,采用控制变量的方法,每次需挑选两根合适的导线,测出通过它们的电流,然后进行比较,最后得出结论。
(1)为了研究电阻与导体材料的关系,应选用的两根导线是 ;
(2)为了研究电阻与导体长度的关系,应选用导线C和导线 ;
(3)为了研究电阻与 的关系,应选用导线A和导线D。

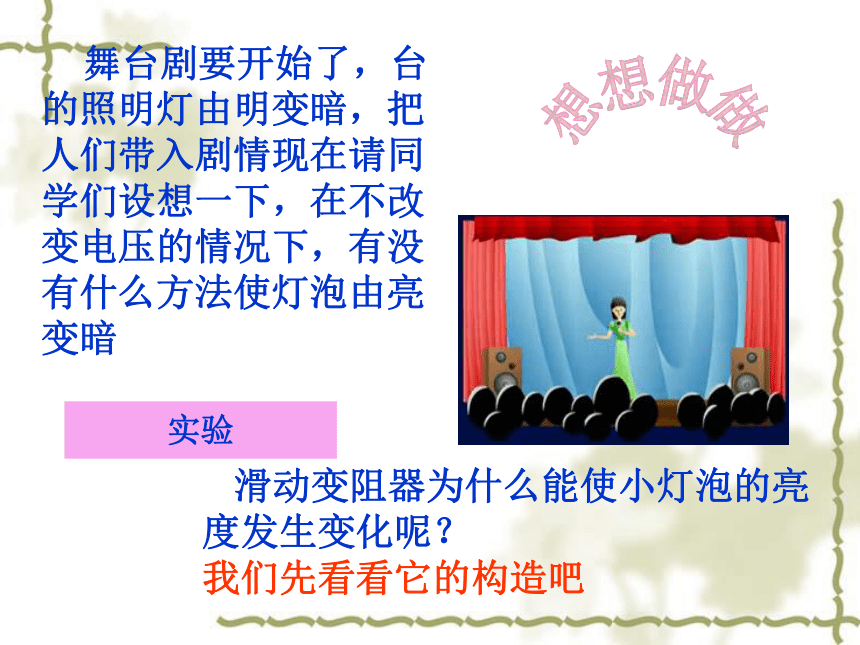

C、FC、G导体粗细(横截面积) 舞台剧要开始了,台的照明灯由明变暗,把人们带入剧情现在请同学们设想一下,在不改变电压的情况下,有没有什么方法使灯泡由亮变暗
想想做做实验 滑动变阻器为什么能使小灯泡的亮度发生变化呢?

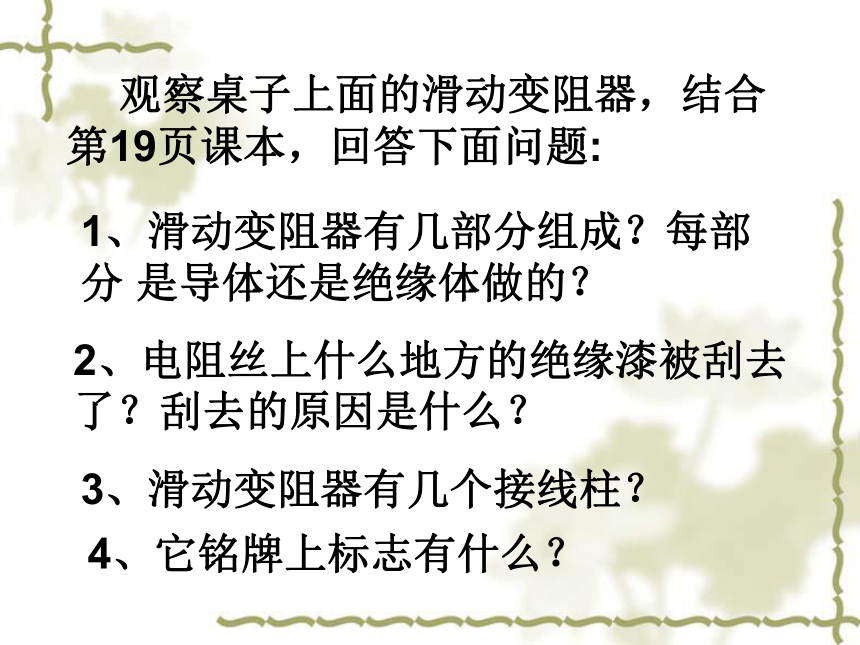

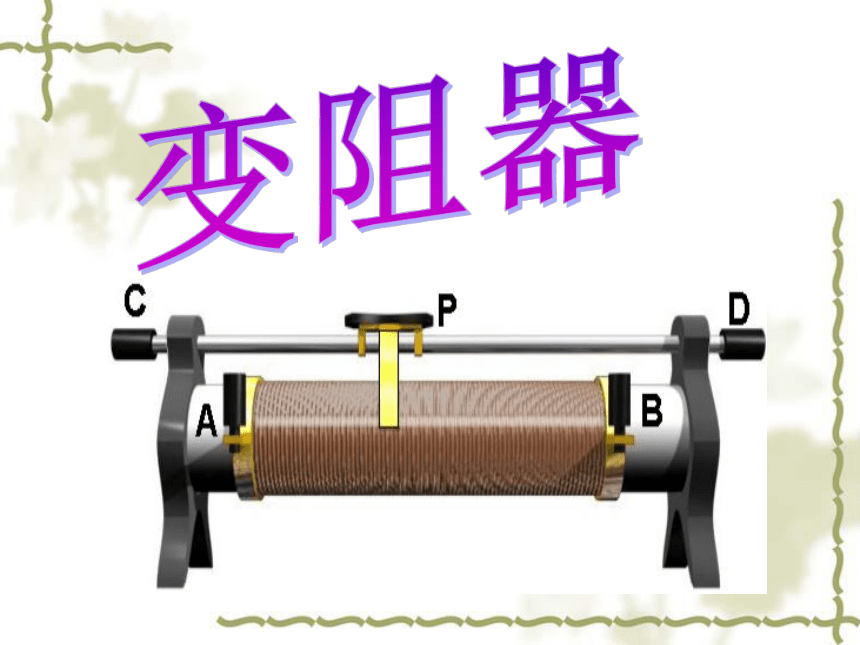

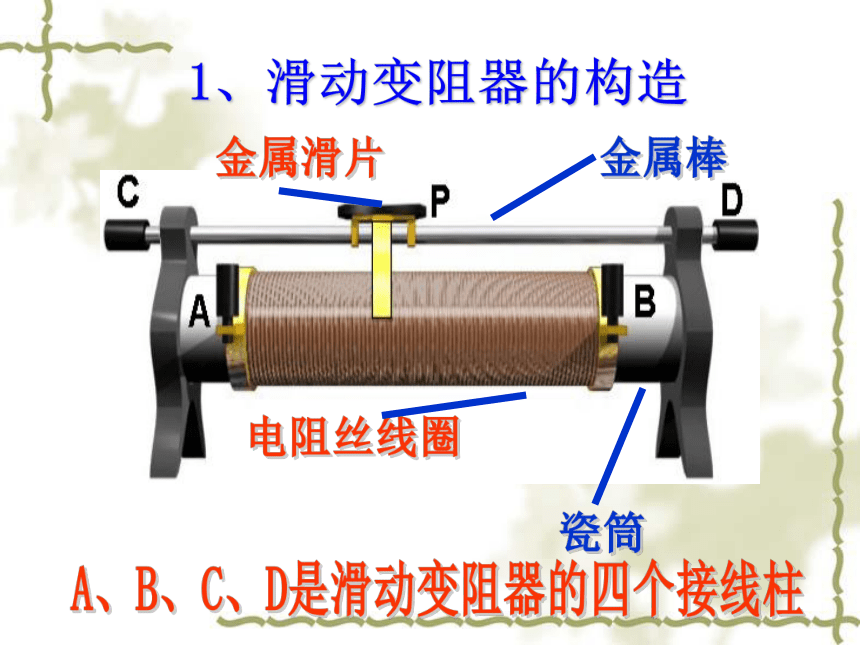

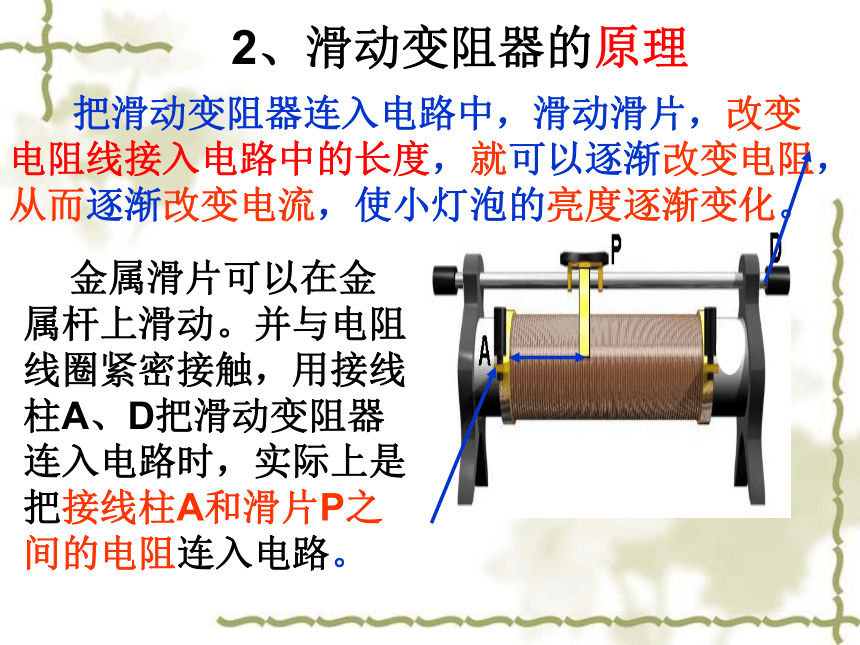

我们先看看它的构造吧变阻器 观察桌子上面的滑动变阻器,结合第19页课本,回答下面问题:1、滑动变阻器有几部分组成?每部分 是导体还是绝缘体做的?3、滑动变阻器有几个接线柱?4、它铭牌上标志有什么?2、电阻丝上什么地方的绝缘漆被刮去了?刮去的原因是什么?1、滑动变阻器的构造瓷筒金属滑片电阻丝线圈A、B、C、D是滑动变阻器的四个接线柱2、滑动变阻器的原理 把滑动变阻器连入电路中,滑动滑片,改变电阻线接入电路中的长度,就可以逐渐改变电阻,从而逐渐改变电流,使小灯泡的亮度逐渐变化。 金属滑片可以在金属杆上滑动。并与电阻线圈紧密接触,用接线柱A、D把滑动变阻器连入电路时,实际上是把接线柱A和滑片P之间的电阻连入电路。 右实物图中,滑片向那端移动电阻增大呢?3、铭牌的意义每一个变阻器都有规定的最大电阻和允许通过的最大电流,这就是变阻器铭牌上参数的含义实验前需要按照变阻器铭牌选择合适的变阻器通常在闭合开关前应将电阻调到最大 要想使滑动变阻器接入电路中起到改变电流的作用,那滑动变阻器应当串联还是并联接入电路?串联接入电路想一想 滑动变阻器有四个接线柱,那我们接入电路时,应选择那两个接线柱?2、接入哪两个接线柱,无论怎样移动滑片,电阻都几乎为零?1、接入哪两个接线柱,移动滑片,电阻是不变的?即滑动变阻器相当于一个定值电阻。3、接入哪两个接线柱,移动滑片,电阻随着滑片的移动而改变?向哪个方向移动电阻是变大?4、滑动变阻器的接线规则AP、变小变亮AP、变小变亮BP、变大变暗BP、变大变暗AB、不变不变CD、不变不变ABCDP遵循“一上一下”的原则工作原理:改变电阻丝在电路中的长短来改变电阻,从而改变电路中电流的大小。
构造:四个接线柱、金属滑片、金属棒、瓷筒、电阻丝线圈。
符号:
使用规则:1、串联在电路中 2、接线“一上一下”
铭牌的意义:最大电阻和允许通过的最大电流.
注意:实验前需要按照变阻器铭牌选择合适的变阻器;通常在闭合开关前应将电阻调到最大小结:你学会了什么? 1.下列说法正确的是∶
A.滑动变阻器比电阻箱更好
B.两个粗细不同的铜导线,细的电阻更大一些
C.电阻箱能够逐渐地改变连入电路的电阻
D.在连接电路、闭合开关之前,应使滑动变阻器连入电路的电阻最大三、课堂练习:
2.如下图所示的滑动变阻器中,能够通过移动滑动变阻器的滑片改变电路中的电阻的是:
几种变阻器滑动变阻器电位器电阻箱
