人教版高中物理选修3-1课件_2.4《串联电路和并联电路》 （共22张PPT）

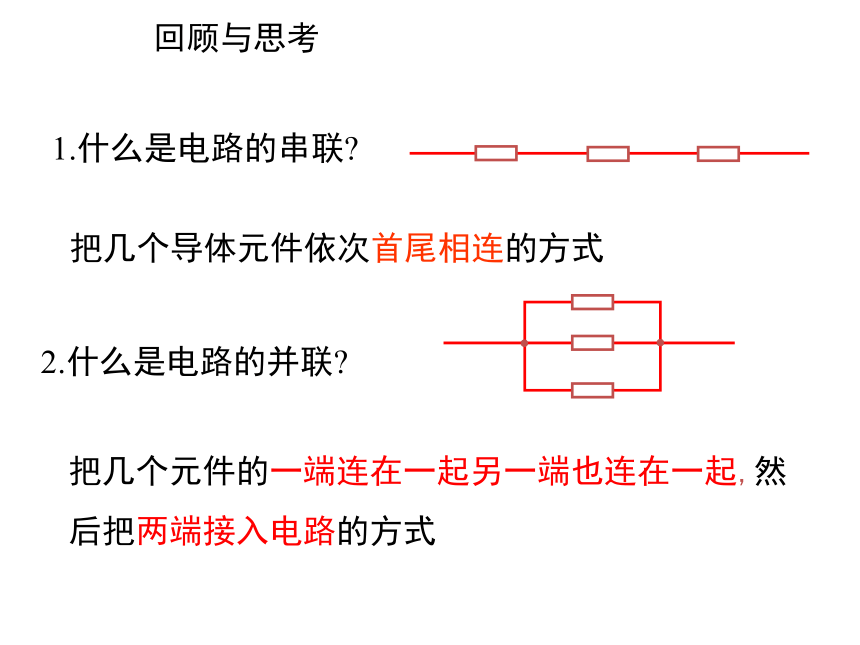

课件22张PPT。2.4 串联电路和并联电路（第一课时）回顾与思考1.什么是电路的串联?把几个导体元件依次首尾相连的方式把几个元件的一端连在一起另一端也连在一起,然后把两端接入电路的方式2.什么是电路的并联?串联电路和并联电路1. 串联电路

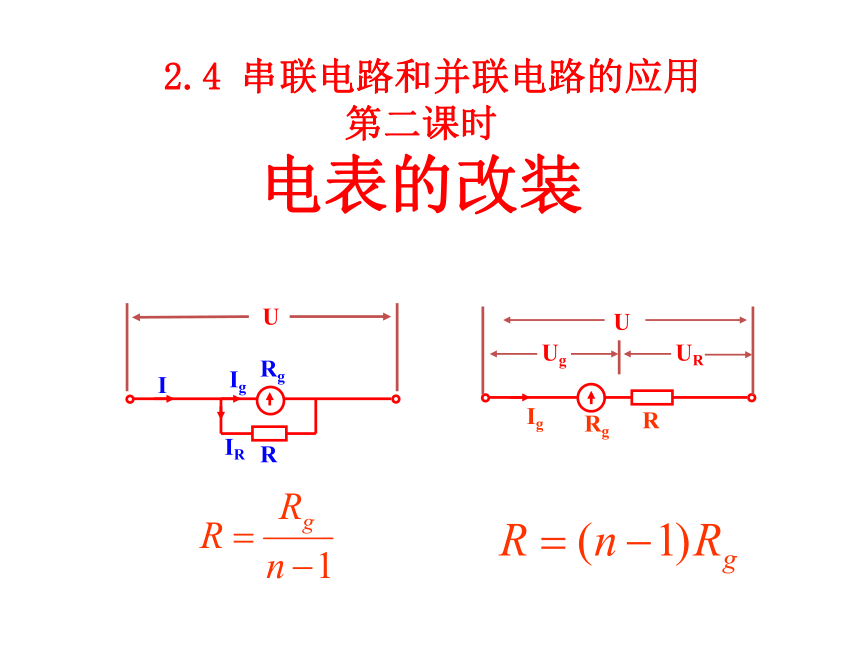

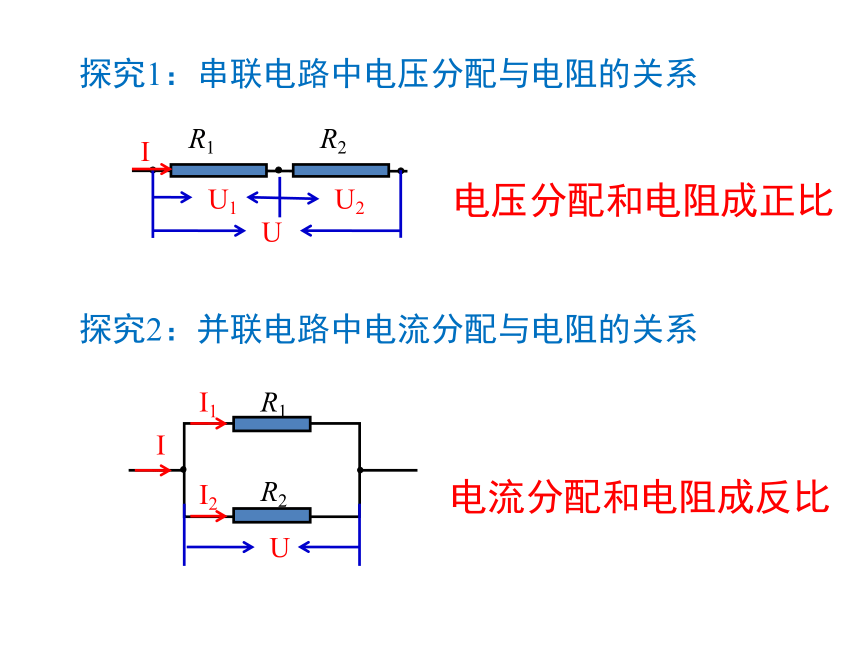

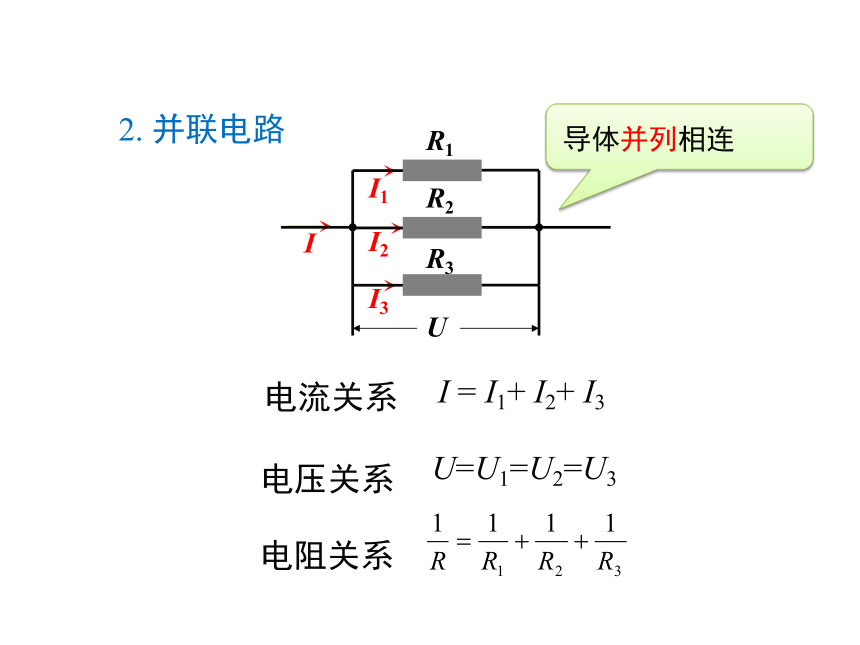

电流关系I = I1= I2= I3电压关系U=U1+U2+U3电阻关系R=R1+R2+R32. 并联电路电流关系I = I1+ I2+ I3电压关系U=U1=U2=U3电阻关系探究1：串联电路中电压分配与电阻的关系探究2：并联电路中电流分配与电阻的关系电流分配和电阻成反比电压分配和电阻成正比探究3：根据串、并联电路中电阻的关系讨论下列问题②n个相同电阻(R1)串联或并联，其总电阻R=？③不同阻值的电阻串联，总电阻与其中最大电阻有何关系？ ④不同阻值的电阻并联，总电阻与其中最小电阻有何关系？ ⑤并联电路中,某一电阻增大,总电阻如何变？①R1和R2并联后R=？(若R1远大于R2，R=？) 2.4 串联电路和并联电路的应用
第二课时

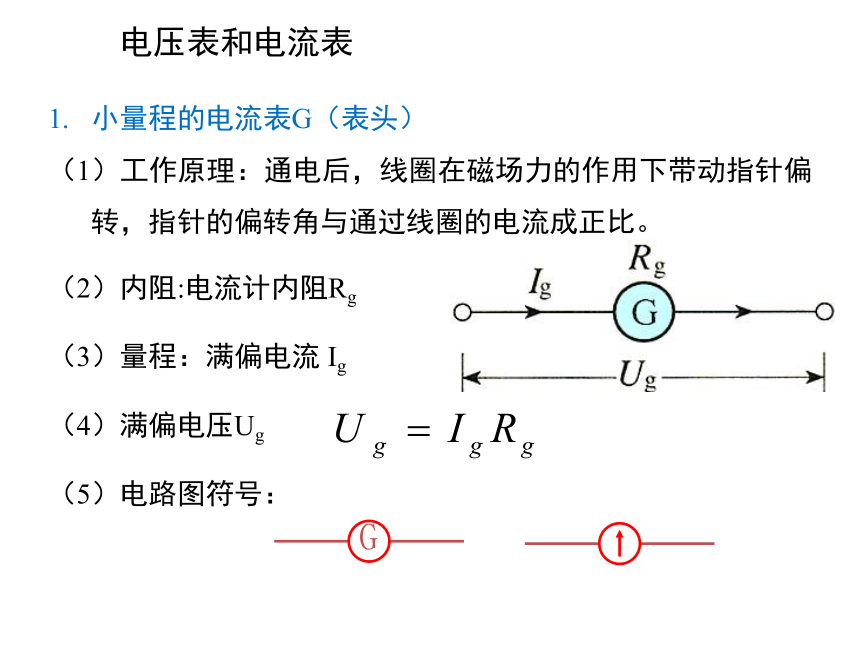

电表的改装 电压表和电流表小量程的电流表G（表头）
（1）工作原理：通电后，线圈在磁场力的作用下带动指针偏转，指针的偏转角与通过线圈的电流成正比。
（2）内阻:电流计内阻Rg
（3）量程：满偏电流 Ig
（4）满偏电压Ug
（5）电路图符号：2. 小量程电流表改装为电压表及大量程电流表
（1）电流表改装电压表的原理：串联一个电阻，分担一部分电压 （2）表头改装为大量程电流表的原理：并联一个电阻，分担一部分电流 表头改装为电压表及大量程电流表的比较分压分流练习：1、如图所示，甲、乙两个电路都是由一个灵敏电流表G和一个变阻器R组成的，下列说法正确的是(　　)
A．甲表是安培表，R增大时量程增大
B．甲表是安培表，R增大时量程减小
C．乙表是伏特表，R增大时量程增大
D．乙表是伏特表，R增大时量程减小
答案：BC练习：2、已知满偏电流为200mA，内阻为500Ω的电流表，把它串联一个14.5KΩ的电阻后，作电压表使用，该电压表的量程为________V，若用它测量某一电路两端电压时，电压表示数如图所示，则电路两端的电压为________V．
答案：3000 6001. 电流表内、外接法的比较外接法 内接法 误差来源 测量结果 测量条件 电压表内阻的分流 R真＞R测 R真＜R测 R>>RA R<按图连接好电路，让电压表一根接线S，先后在A、B处接触一下，若电压表示数有明显变化，电流表变化不大，用外接法；若电流表示数有明显变化，电压表变化不大，则用内接法。 点拨——伏安法测电阻的两点提醒（1）伏安法测电阻时，无论电流表是内接还是外接，都会产生误差。（2）试触法中两表示数变化是否明显，不能比较两表数的绝对变化量，应比较相对变化量，即：滑动变阻器的两种接法限流式
（1）待测电阻Rx的电压可调范围：
（2）限流式电路的特点:
电压不能从零开始调节,调节范围较小，但电路结构较为简单
电能损耗较小
2. 分压式
（1）待测电阻Rx的电压可调范围：
（2）分压式电路的特点:
电压可以从零开始调节到电源电动势，调节范围较大，但电路结构较为复杂
电能损耗较大
3. 限流电路、分压电路的选择原则限流式 分压式 变阻器电能损耗较大阻值较小较大可调范围较小阻值巩固训练例1．如图所示，AB间的电压力30V，改变滑动变阻器触头的位置，可以改变CD间的电压，UCD的变化范围是（ ）
A. 0～10V
B. 0～20V
C. 10V～20V
D. 20V～30VC例2.如图所示，用伏安法测电阻R，按图中甲图测得的结果为R1，按乙图测得为R2，若电阻的真实值为R，则（ ）
A．R1>R>R2 B．R1C．R>R1，R>R2 D．R1＝R＝R2 A
