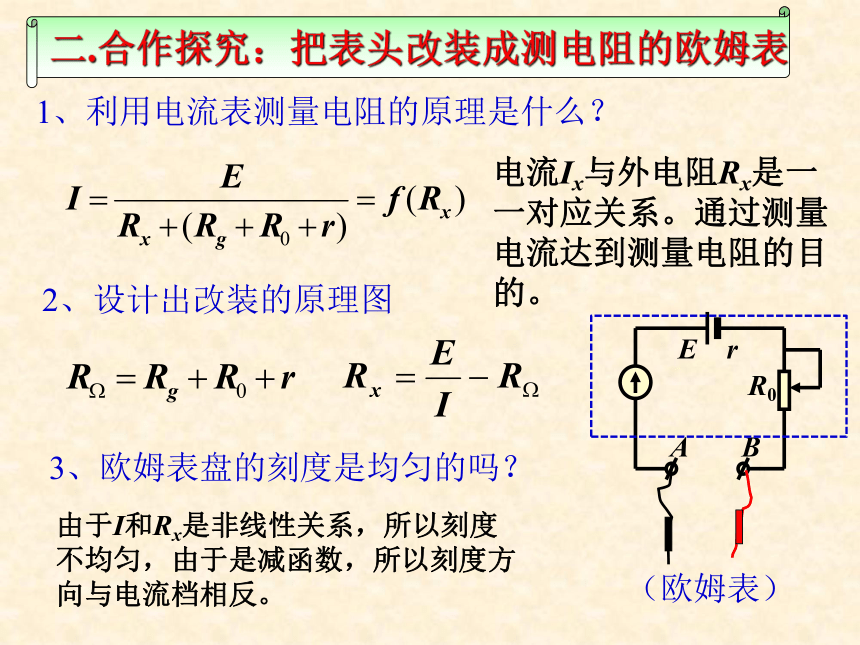

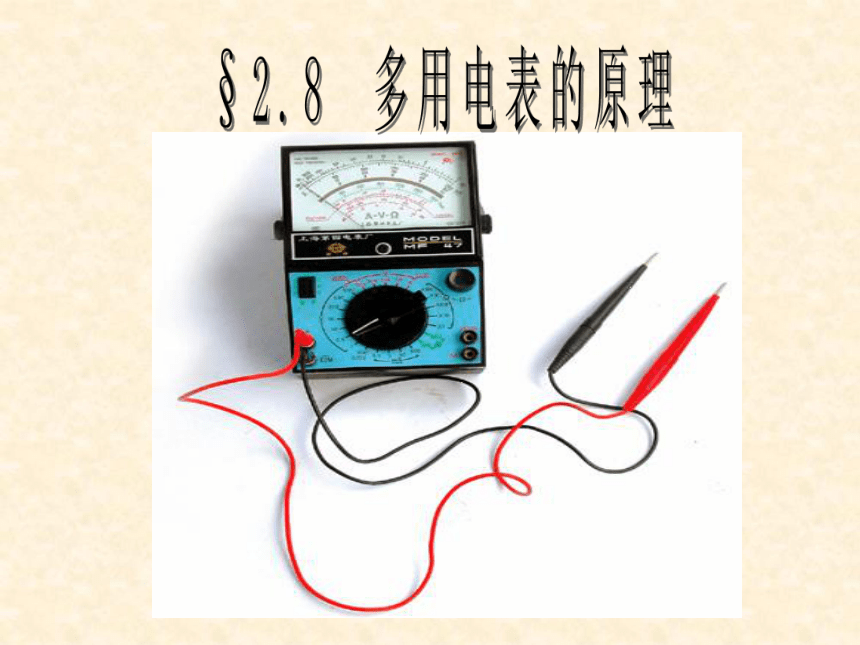

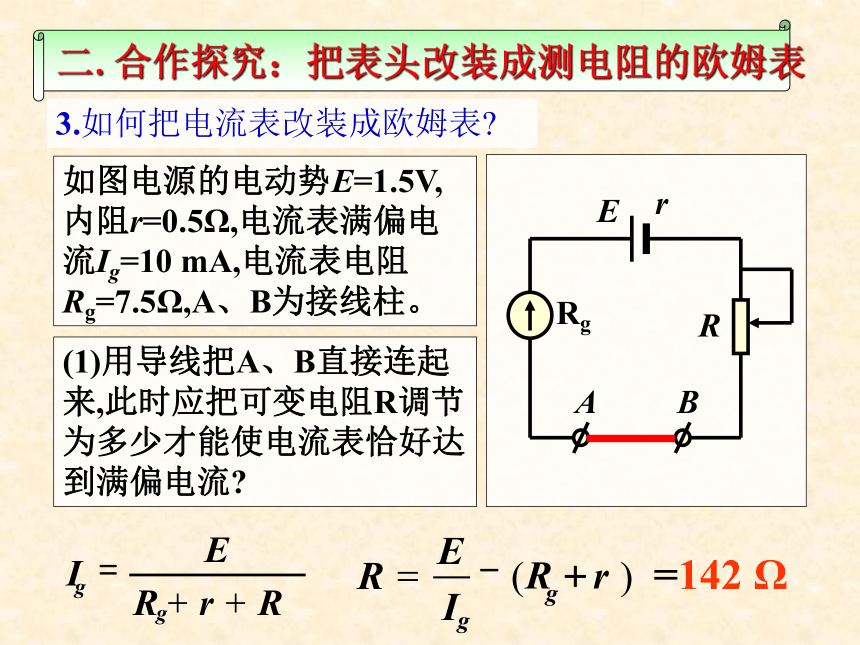

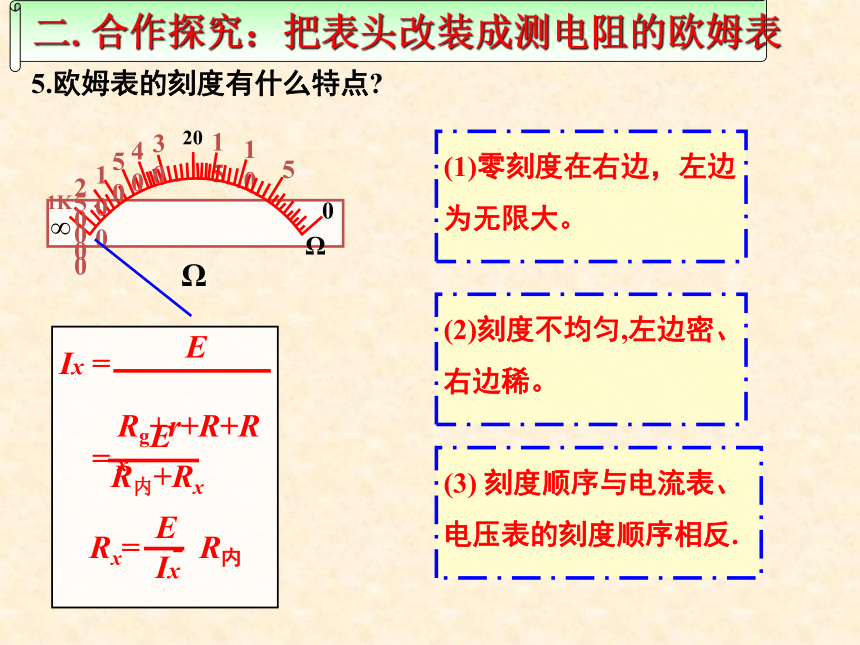

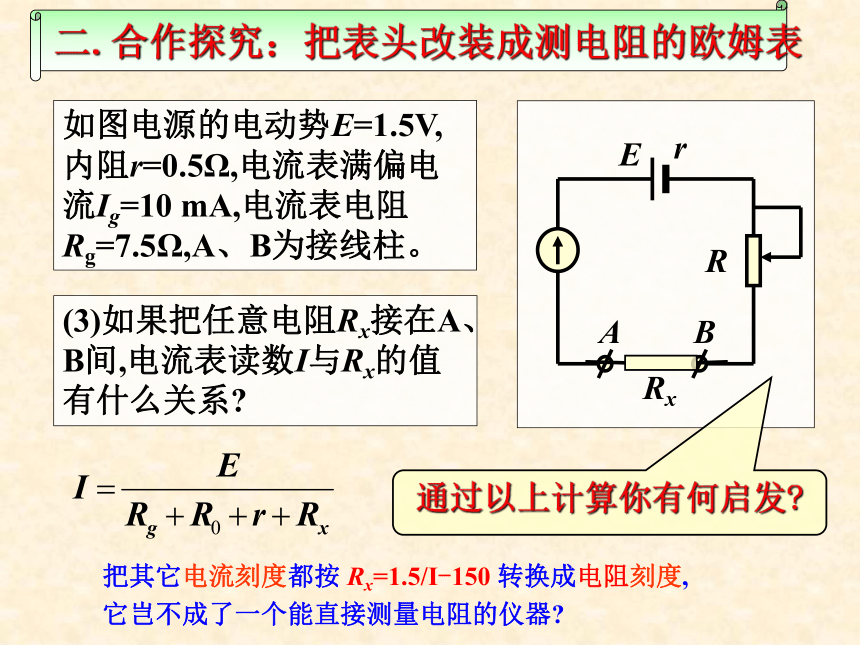

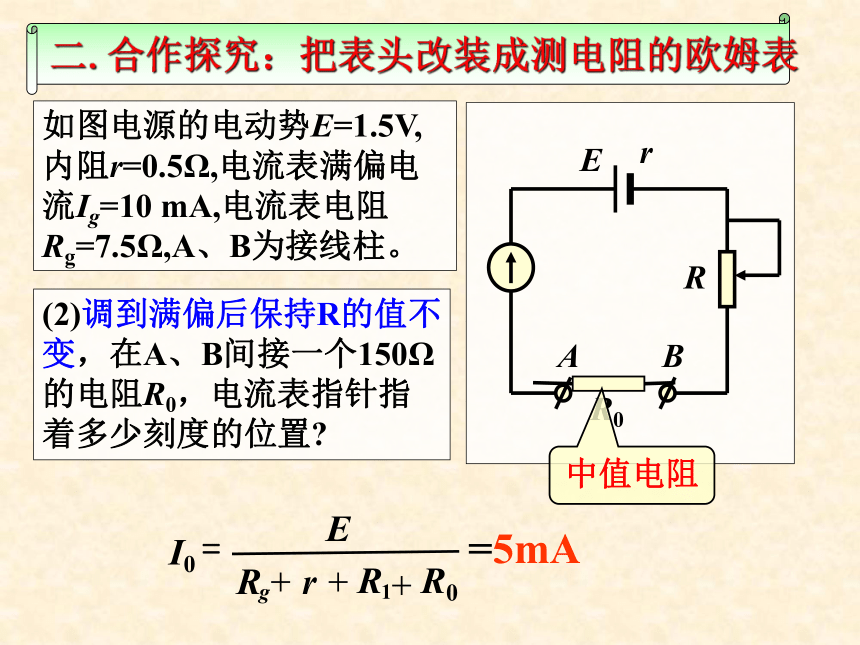

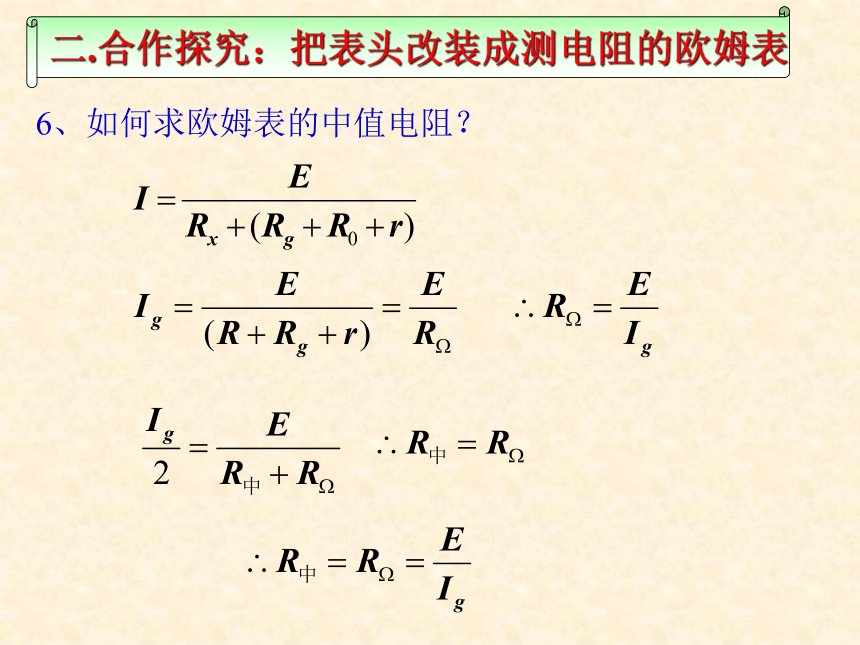

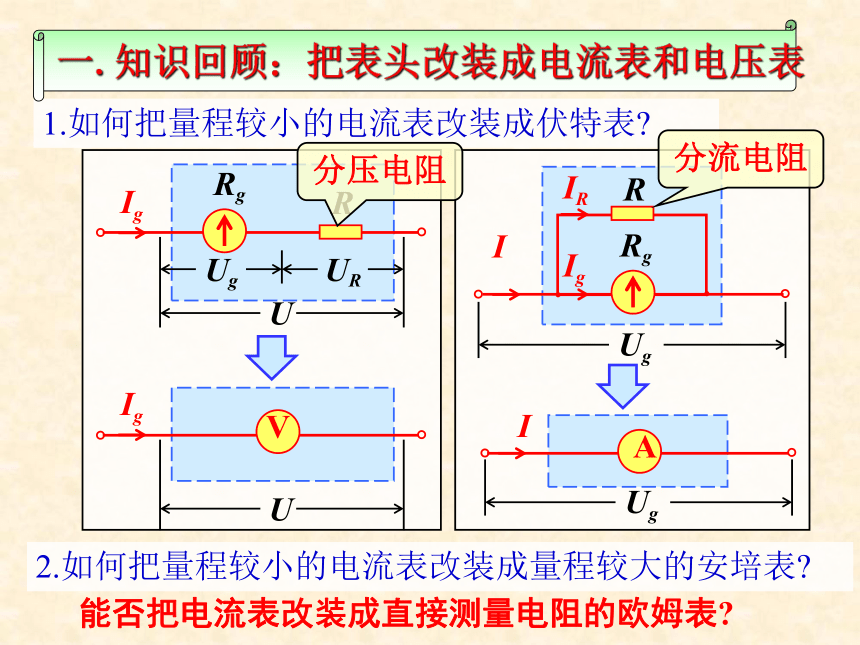

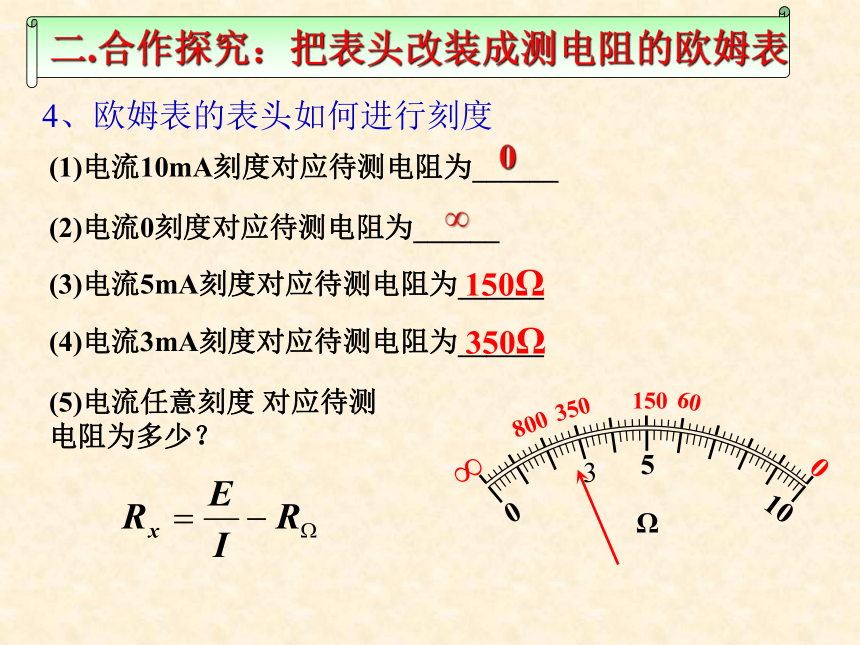

课件30张PPT。§2.8 多用电表的原理1.如何把量程较小的电流表改装成伏特表?2.如何把量程较小的电流表改装成量程较大的安培表?分压电阻分流电阻能否把电流表改装成直接测量电阻的欧姆表?如图电源的电动势E=1.5V,内阻r=0.5Ω,电流表满偏电流Ig=10 mA,电流表电阻Rg=7.5Ω,A、B为接线柱。(1)用导线把A、B直接连起来,此时应把可变电阻R调节为多少才能使电流表恰好达到满偏电流?=142 Ω3.如何把电流表改装成欧姆表?(2)调到满偏后保持R的值不变，在A、B间接一个150Ω的电阻R0，电流表指针指着多少刻度的位置?中值电阻如图电源的电动势E=1.5V,内阻r=0.5Ω,电流表满偏电流Ig=10 mA,电流表电阻Rg=7.5Ω,A、B为接线柱。=5mA如图电源的电动势E=1.5V,内阻r=0.5Ω,电流表满偏电流Ig=10 mA,电流表电阻Rg=7.5Ω,A、B为接线柱。(3)如果把任意电阻Rx接在A、B间,电流表读数I与Rx的值有什么关系?通过以上计算你有何启发?把其它电流刻度都按 Rx=1.5/I-150 转换成电阻刻度,

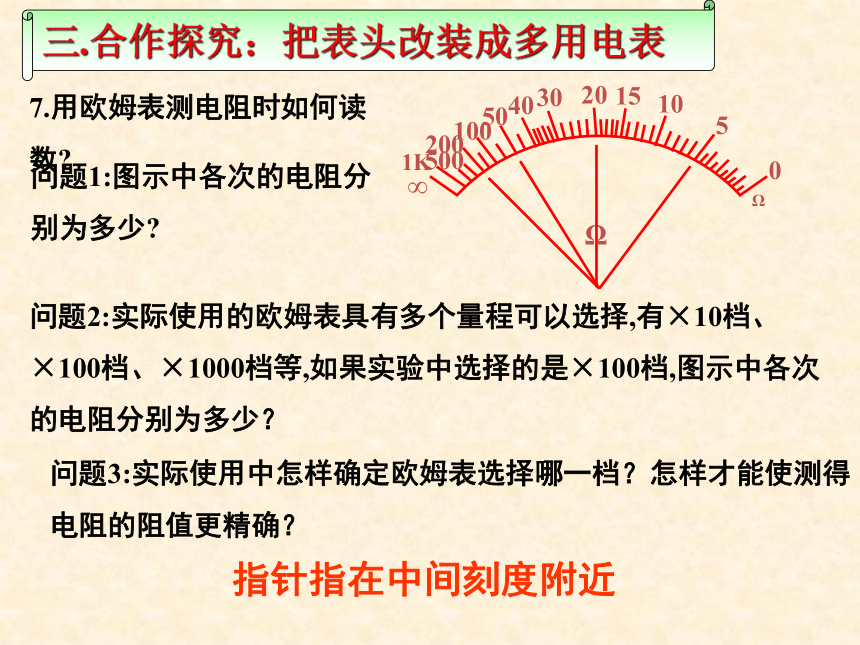

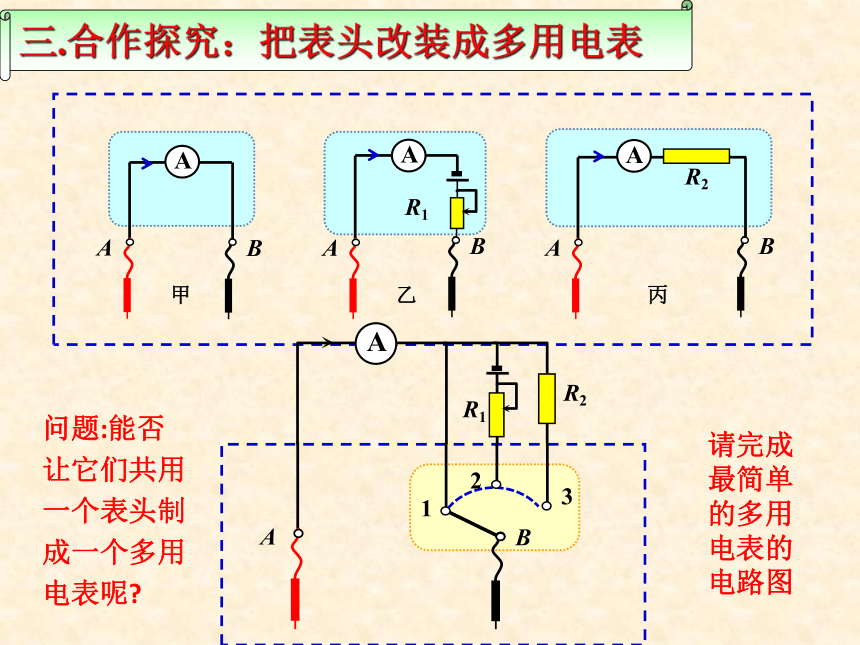

它岂不成了一个能直接测量电阻的仪器?2、设计出改装的原理图电流Ix与外电阻Rx是一一对应关系。通过测量电流达到测量电阻的目的。1、利用电流表测量电阻的原理是什么？（欧姆表）3、欧姆表盘的刻度是均匀的吗？由于I和Rx是非线性关系，所以刻度不均匀，由于是减函数，所以刻度方向与电流档相反。(1)电流10mA刻度对应待测电阻为______∞ 1500(5)电流任意刻度 对应待测电阻为多少？150Ω0105350Ω 35034、欧姆表的表头如何进行刻度(2)电流0刻度对应待测电阻为______∞(3)电流5mA刻度对应待测电阻为______(4)电流3mA刻度对应待测电阻为______0(1)零刻度在右边，左边为无限大。(2)刻度不均匀,左边密、右边稀。(3) 刻度顺序与电流表、电压表的刻度顺序相反.5.欧姆表的刻度有什么特点?6、如何求欧姆表的中值电阻？7.用欧姆表测电阻时如何读数?问题1:图示中各次的电阻分别为多少?问题2:实际使用的欧姆表具有多个量程可以选择,有×10档、×100档、×1000档等,如果实验中选择的是×100档,图示中各次的电阻分别为多少？问题3:实际使用中怎样确定欧姆表选择哪一档？怎样才能使测得电阻的阻值更精确？指针指在中间刻度附近1

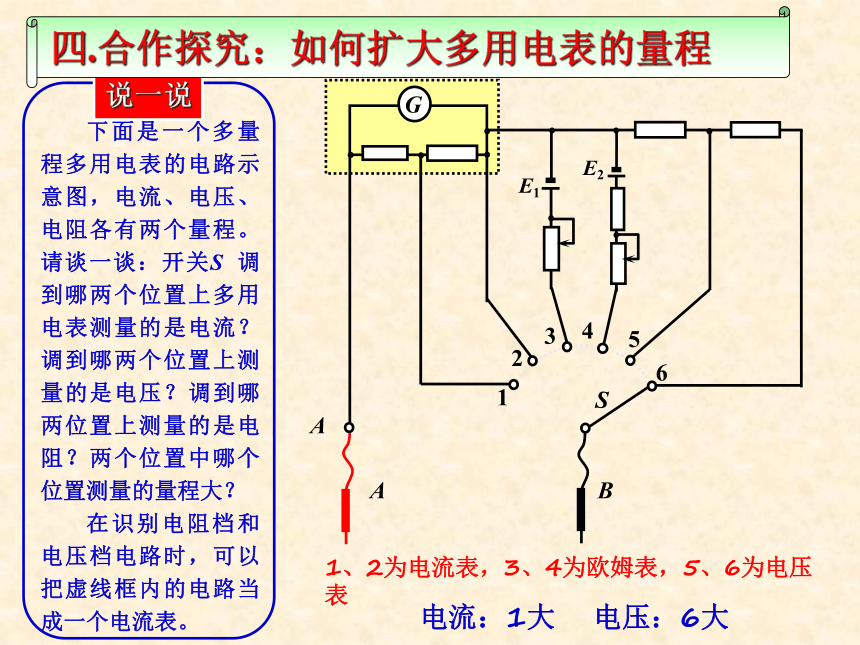

2 3 A问题:能否让它们共用一个表头制成一个多用电表呢?请完成最简单的多用电表的电路图 下面是一个多量程多用电表的电路示意图，电流、电压、电阻各有两个量程。请谈一谈：开关S 调到哪两个位置上多用电表测量的是电流？调到哪两个位置上测量的是电压？调到哪两位置上测量的是电阻？两个位置中哪个位置测量的量程大？
在识别电阻档和电压档电路时，可以把虚线框内的电路当成一个电流表。说一说1、2为电流表，3、4为欧姆表，5、6为电压表 电流：1大电压：6大A组能力训练题11．关于多用电表及其使用，下列说法正确的是（ ）
A．电流、电压及电阻挡的刻度都是均匀的
B．测电压时，其红表笔接高电势处
C．测电路中某个电阻的阻值时，一定要将该电阻与其它元件断开
D．测电阻时要选择适当的挡位，使电表的指针接近满偏B CA组能力训练题22. 用多用电表欧姆挡测电阻,有许多注意事项,下列说法中哪些是错误的 （ ）
A. 测量前必须调定位螺丝 , 待指针指零 , 而且每测一次电阻都要重新调零
B. 每次换挡后必须重新进行电阻调零
C. 待测电阻如果是连接在某电路中，应把它先与其他元件断开，再进行测量
D. 两个表笔要与待测电阻接触良好才能测得较准确，为此,应当用两只手分别将两个表笔与电阻两端紧紧捏在一起
E. 使用完毕应当拔出表笔，并把选择开关旋到交流电压最高挡A DA组能力训练题3（2000年北京安徽春季卷18）在使用多用表测电阻时，有一个步骤是将两表笔短路，调节表上某旋钮，使指针指到表盘上电阻的示数为_________处.测量某电池的端电压时，要将红表笔接到电池的______极。测量电流时，要使电流由_____表笔流入多用电表.红表笔接到多用表表头的正接线柱，测量电压、电流时，红表笔应接到高电势处，因此要将红表笔接到电池的正极；测量电流时，要使电流由红表笔表笔流入多用电表。红0欧姆正解：两表笔短路，即被测电阻为零，此时针指到表盘上电阻的示数为0Ω处，否则应调节调零旋钮使指针指向0Ω处；A组能力训练题4一学生使用多用电表测电阻,他在实验中有违反使用规则之处,他的主要实验步骤如下:
（1）把选择开关扳到“×1k”的欧姆挡上.
（2）把表笔插入测试笔插孔中,先把两根表笔相接触,旋转调零旋钮,使指针指在电阻刻度的零位上.
（3）把两根表笔分别与某一待测电阻的两端相接,发现这时指针偏转较小.
（4）换用“×100”的欧姆挡,发现这时指针偏转适中.随即记下欧姆数值.（5）把表笔从测试笔插孔中拔出后,就把多用电表放回桌上原处,实验完毕.
这个学生在测量时已注意到:待测电阻与其他元件和电源断开,不用手碰表笔的金属杆.这个学生在实验中违反了哪一或哪些重要的使用规则?
答：????????? ?????? . 换用欧姆挡的量程时,要重新调整零旋钮;
多用电表使用后不能把选择开关置于欧姆挡.A组能力训练题5（2006年天津卷22. 2）一多用电表的电阻档有三个倍率，分别是×1、×10、×100。用×10档测量某电阻时，操作步骤正确，发现表头指针偏转角度很小。为了较准确地进行测量，应换到 档。如果换档后立即将表笔连接待测电阻进行读数,那么缺少的步骤是 。若补上该步骤后测量,表盘的示数如图。
则该电阻的阻值
是 Ω。×100重新调零2.2kA组能力训练题6（2008年理综宁夏卷22、I）⑴如果是用×10Ω档测量电阻，则读数为
Ω.
⑵如果是用直流10 mA档测量电流，则读数为
mA．
⑶如果是用直流5V
档测量电压，则读数
为 V.右图为一正在测量中的多用电表表盘.607.183.59解： 欧姆档在最上面的一排数据读取，读数为6×10Ω=60Ω；电流档测量读取中间的三排数据的最底下一排数据，读数为7.18mA；同样直流电压档测量读取中间的三排数据的中间一排数据较好，读数为35.9×0.1V=3.59V。A组能力训练题7（2009年理综全国卷Ⅱ22）某同学利用多用电表测量二极管的反向电阻。完成下列测量步骤：
（1）检查多用电表的机械零点。
（2）将红、黑表笔分别插入正、负表笔插孔,将选择开关拔至电阻测量挡适当的量程处。
（3）将红、黑表笔_________，进行欧姆调零.
（4）测反向电阻时，将____表笔接二极管正极,将_____表笔接二极管负极，读出电表示数。
（5）为了得到准确的测量结果，应让电表指针尽量指向表盘__________（填“左侧”、“右侧”或“中央”）;否则，在可能的条件下,应重新选择量程, 并重复步骤（3）、（4）。
（6）测量完成后将选择开关拔向______位置。OFF短接红黑中央欧姆表盘的刻度线分布不均匀, 读数误差大, 在中央的刻度线比较均匀，所以尽量让指针指向表盘的中央。测量完成后应将开关打到OFF档。解：本题考查多用电表的使用。首先要机械调零，在选择量程后还要进行欧姆调零，而且每一次换量程都要重复这样的过程.(3)将红黑表笔短接，即为欧姆调零。测量二极管的反向电阻时应将红笔接二极管的正极，黑接负极。A组能力训练题8用多用电表欧姆挡(×100)测试三只晶体二极管,其结果依次如图①、②、③所示。由图可知,图?? ? 中的二极管是好的，该二极管的正极是??? 端.②aB组能力训练题11.关于多用电表表面上的刻度线 , 下列说法中正确的是（ ）
A. 直流电流刻度线和直流电压刻度线都是均匀的可以共用同一刻度线
B. 电阻刻度是不均匀的
C.交流电压刻度线是均匀的
D.电阻刻度上的零刻度线与直流电流最大刻度线相对应ABDB组能力训练题22. 用P=U2/R 求出的“220V,40W”电灯泡电阻为1210Ω，用多用电表测得其电阻只有90Ω，下列说法中正确的是（ ）
A. 两个电阻阻值相差悬殊是不正常的 , 一定是测量时读错了数据
B. 两个阻值相差悬殊是正常的 , 因为欧姆表测电阻的误差大
C. 两个阻值相差悬殊是不正常的 , 可能出厂时把灯泡的功率标错了
D. 两个阻值相差悬殊是正常的 ,1210Ω是正常工作状态 ( 温度很高 ) 的阻值 ,90Ω是常温下的阻值DB组能力训练题33.在图示电路的三根导线中,有一根是断的,电源、电阻器R1、R2及另外两根导线都是好的.为了查出断导线,某学生想先将多用电表的红表笔连接在电源的正极a,再将黑表笔分别连接在电阻器R1的b端和R2的c端,并观察多用电表指针的示数.在下列选挡中,符合操作规程的是（ ）
(A)直流10V挡??????????????????????????
(B)直流0.5A挡
(C)直流2.5V挡?????????????????????????
(D)欧姆挡AB组能力训练题44、如图为欧姆表的原理示意图，其中电流表的满偏电流Ig=300微安，内阻Rg=100欧，可变电阻R的最大值为10千欧，电池的电动势E=1.5V，内阻r=0.5欧，图中与接线柱A相连的表笔颜色应该是_______色，按照正确使用方法测量电阻Rx的阻值时，指针
指在刻度盘的正中央，则
Rx=__________千欧。红5解析：欧姆表是电流表改装的，必须满足电流的方向“＋ ”进“－”出，即回路中电流从标有“＋”标志的红表笔进去，所以与A相连的表笔颜色是红色； 当两表笔短接（即Rx=0）时，电流表应调至满偏电流Ig，设此时欧姆表的内阻为R内，此时有关系 得 当指针指在刻度盘的正中央时I=Ig/2，有 代入数据可得 B组能力训练题5（2003年北京春季卷27）5.（1）图1为多用电表的示意图，其中S、K、T为三个可调节的部件，现用此电表测量一阻值约为20~30Ω的定值电阻，测量的某些操作步骤如下：
①调节可调部件 ，使电表指针
停在 位置;
②调节可调部件K，使它的尖端
指向 位置;
③将红、黑表笔分别插入“+”、
“－”插孔，笔尖相互接触，调节
可调部件 ，使电表指针
指向 位置。根据试题要求填空或作图。S左端的“0” Ω挡的×1T右端的“0”20.0k（2）在用多用表测量另一电阻的阻值时，电表的读数如图2所示，该电阻的阻值为 Ω.
它岂不成了一个能直接测量电阻的仪器?2、设计出改装的原理图电流Ix与外电阻Rx是一一对应关系。通过测量电流达到测量电阻的目的。1、利用电流表测量电阻的原理是什么？（欧姆表）3、欧姆表盘的刻度是均匀的吗？由于I和Rx是非线性关系，所以刻度不均匀，由于是减函数，所以刻度方向与电流档相反。(1)电流10mA刻度对应待测电阻为______∞ 1500(5)电流任意刻度 对应待测电阻为多少？150Ω0105350Ω 35034、欧姆表的表头如何进行刻度(2)电流0刻度对应待测电阻为______∞(3)电流5mA刻度对应待测电阻为______(4)电流3mA刻度对应待测电阻为______0(1)零刻度在右边，左边为无限大。(2)刻度不均匀,左边密、右边稀。(3) 刻度顺序与电流表、电压表的刻度顺序相反.5.欧姆表的刻度有什么特点?6、如何求欧姆表的中值电阻？7.用欧姆表测电阻时如何读数?问题1:图示中各次的电阻分别为多少?问题2:实际使用的欧姆表具有多个量程可以选择,有×10档、×100档、×1000档等,如果实验中选择的是×100档,图示中各次的电阻分别为多少？问题3:实际使用中怎样确定欧姆表选择哪一档？怎样才能使测得电阻的阻值更精确？指针指在中间刻度附近1
2 3 A问题:能否让它们共用一个表头制成一个多用电表呢?请完成最简单的多用电表的电路图 下面是一个多量程多用电表的电路示意图，电流、电压、电阻各有两个量程。请谈一谈：开关S 调到哪两个位置上多用电表测量的是电流？调到哪两个位置上测量的是电压？调到哪两位置上测量的是电阻？两个位置中哪个位置测量的量程大？
在识别电阻档和电压档电路时，可以把虚线框内的电路当成一个电流表。说一说1、2为电流表，3、4为欧姆表，5、6为电压表 电流：1大电压：6大A组能力训练题11．关于多用电表及其使用，下列说法正确的是（ ）
A．电流、电压及电阻挡的刻度都是均匀的
B．测电压时，其红表笔接高电势处
C．测电路中某个电阻的阻值时，一定要将该电阻与其它元件断开
D．测电阻时要选择适当的挡位，使电表的指针接近满偏B CA组能力训练题22. 用多用电表欧姆挡测电阻,有许多注意事项,下列说法中哪些是错误的 （ ）
A. 测量前必须调定位螺丝 , 待指针指零 , 而且每测一次电阻都要重新调零
B. 每次换挡后必须重新进行电阻调零
C. 待测电阻如果是连接在某电路中，应把它先与其他元件断开，再进行测量
D. 两个表笔要与待测电阻接触良好才能测得较准确，为此,应当用两只手分别将两个表笔与电阻两端紧紧捏在一起
E. 使用完毕应当拔出表笔，并把选择开关旋到交流电压最高挡A DA组能力训练题3（2000年北京安徽春季卷18）在使用多用表测电阻时，有一个步骤是将两表笔短路，调节表上某旋钮，使指针指到表盘上电阻的示数为_________处.测量某电池的端电压时，要将红表笔接到电池的______极。测量电流时，要使电流由_____表笔流入多用电表.红表笔接到多用表表头的正接线柱，测量电压、电流时，红表笔应接到高电势处，因此要将红表笔接到电池的正极；测量电流时，要使电流由红表笔表笔流入多用电表。红0欧姆正解：两表笔短路，即被测电阻为零，此时针指到表盘上电阻的示数为0Ω处，否则应调节调零旋钮使指针指向0Ω处；A组能力训练题4一学生使用多用电表测电阻,他在实验中有违反使用规则之处,他的主要实验步骤如下:
（1）把选择开关扳到“×1k”的欧姆挡上.
（2）把表笔插入测试笔插孔中,先把两根表笔相接触,旋转调零旋钮,使指针指在电阻刻度的零位上.
（3）把两根表笔分别与某一待测电阻的两端相接,发现这时指针偏转较小.
（4）换用“×100”的欧姆挡,发现这时指针偏转适中.随即记下欧姆数值.（5）把表笔从测试笔插孔中拔出后,就把多用电表放回桌上原处,实验完毕.
这个学生在测量时已注意到:待测电阻与其他元件和电源断开,不用手碰表笔的金属杆.这个学生在实验中违反了哪一或哪些重要的使用规则?
答：????????? ?????? . 换用欧姆挡的量程时,要重新调整零旋钮;
多用电表使用后不能把选择开关置于欧姆挡.A组能力训练题5（2006年天津卷22. 2）一多用电表的电阻档有三个倍率，分别是×1、×10、×100。用×10档测量某电阻时，操作步骤正确，发现表头指针偏转角度很小。为了较准确地进行测量，应换到 档。如果换档后立即将表笔连接待测电阻进行读数,那么缺少的步骤是 。若补上该步骤后测量,表盘的示数如图。
则该电阻的阻值
是 Ω。×100重新调零2.2kA组能力训练题6（2008年理综宁夏卷22、I）⑴如果是用×10Ω档测量电阻，则读数为
Ω.
⑵如果是用直流10 mA档测量电流，则读数为
mA．
⑶如果是用直流5V
档测量电压，则读数
为 V.右图为一正在测量中的多用电表表盘.607.183.59解： 欧姆档在最上面的一排数据读取，读数为6×10Ω=60Ω；电流档测量读取中间的三排数据的最底下一排数据，读数为7.18mA；同样直流电压档测量读取中间的三排数据的中间一排数据较好，读数为35.9×0.1V=3.59V。A组能力训练题7（2009年理综全国卷Ⅱ22）某同学利用多用电表测量二极管的反向电阻。完成下列测量步骤：
（1）检查多用电表的机械零点。
（2）将红、黑表笔分别插入正、负表笔插孔,将选择开关拔至电阻测量挡适当的量程处。
（3）将红、黑表笔_________，进行欧姆调零.
（4）测反向电阻时，将____表笔接二极管正极,将_____表笔接二极管负极，读出电表示数。
（5）为了得到准确的测量结果，应让电表指针尽量指向表盘__________（填“左侧”、“右侧”或“中央”）;否则，在可能的条件下,应重新选择量程, 并重复步骤（3）、（4）。
（6）测量完成后将选择开关拔向______位置。OFF短接红黑中央欧姆表盘的刻度线分布不均匀, 读数误差大, 在中央的刻度线比较均匀，所以尽量让指针指向表盘的中央。测量完成后应将开关打到OFF档。解：本题考查多用电表的使用。首先要机械调零，在选择量程后还要进行欧姆调零，而且每一次换量程都要重复这样的过程.(3)将红黑表笔短接，即为欧姆调零。测量二极管的反向电阻时应将红笔接二极管的正极，黑接负极。A组能力训练题8用多用电表欧姆挡(×100)测试三只晶体二极管,其结果依次如图①、②、③所示。由图可知,图?? ? 中的二极管是好的，该二极管的正极是??? 端.②aB组能力训练题11.关于多用电表表面上的刻度线 , 下列说法中正确的是（ ）
A. 直流电流刻度线和直流电压刻度线都是均匀的可以共用同一刻度线
B. 电阻刻度是不均匀的
C.交流电压刻度线是均匀的
D.电阻刻度上的零刻度线与直流电流最大刻度线相对应ABDB组能力训练题22. 用P=U2/R 求出的“220V,40W”电灯泡电阻为1210Ω，用多用电表测得其电阻只有90Ω，下列说法中正确的是（ ）
A. 两个电阻阻值相差悬殊是不正常的 , 一定是测量时读错了数据
B. 两个阻值相差悬殊是正常的 , 因为欧姆表测电阻的误差大
C. 两个阻值相差悬殊是不正常的 , 可能出厂时把灯泡的功率标错了
D. 两个阻值相差悬殊是正常的 ,1210Ω是正常工作状态 ( 温度很高 ) 的阻值 ,90Ω是常温下的阻值DB组能力训练题33.在图示电路的三根导线中,有一根是断的,电源、电阻器R1、R2及另外两根导线都是好的.为了查出断导线,某学生想先将多用电表的红表笔连接在电源的正极a,再将黑表笔分别连接在电阻器R1的b端和R2的c端,并观察多用电表指针的示数.在下列选挡中,符合操作规程的是（ ）
(A)直流10V挡??????????????????????????
(B)直流0.5A挡
(C)直流2.5V挡?????????????????????????
(D)欧姆挡AB组能力训练题44、如图为欧姆表的原理示意图，其中电流表的满偏电流Ig=300微安，内阻Rg=100欧，可变电阻R的最大值为10千欧，电池的电动势E=1.5V，内阻r=0.5欧，图中与接线柱A相连的表笔颜色应该是_______色，按照正确使用方法测量电阻Rx的阻值时，指针
指在刻度盘的正中央，则
Rx=__________千欧。红5解析：欧姆表是电流表改装的，必须满足电流的方向“＋ ”进“－”出，即回路中电流从标有“＋”标志的红表笔进去，所以与A相连的表笔颜色是红色； 当两表笔短接（即Rx=0）时，电流表应调至满偏电流Ig，设此时欧姆表的内阻为R内，此时有关系 得 当指针指在刻度盘的正中央时I=Ig/2，有 代入数据可得 B组能力训练题5（2003年北京春季卷27）5.（1）图1为多用电表的示意图，其中S、K、T为三个可调节的部件，现用此电表测量一阻值约为20~30Ω的定值电阻，测量的某些操作步骤如下：
①调节可调部件 ，使电表指针
停在 位置;
②调节可调部件K，使它的尖端
指向 位置;
③将红、黑表笔分别插入“+”、
“－”插孔，笔尖相互接触，调节
可调部件 ，使电表指针
指向 位置。根据试题要求填空或作图。S左端的“0” Ω挡的×1T右端的“0”20.0k（2）在用多用表测量另一电阻的阻值时，电表的读数如图2所示，该电阻的阻值为 Ω.
